अपशिष्ट ताप पुनर्प्राप्ति के लिए स्टडेड ट्यूब्स – ASTM A335 P22
उत्पाद अवलोकन
अपशिष्ट ताप पुनर्प्राप्ति के लिए ASTM A335 P22 स्टडेड ट्यूब्स उच्च-तापमान ताप-स्थानांतरण ट्यूब हैं जिन्हें गर्म फ्लू गैस, निकास गैस और अन्य उच्च-तापमान प्रक्रिया धाराओं से तापीय ऊर्जा पुनर्प्राप्त करने के लिए डिज़ाइन किया गया है।
ट्यूब बेस ट्यूब के रूप में ASTM A335 P22 सीमलेस अलॉय स्टील का उपयोग करते हैं। P22 एक क्रोमियम-मोलिब्डेनम अलॉय स्टील है जिसमें लगभग 2.25% क्रोमियम और 1% मोलिब्डेनम होता है, जो उन्नत तापमान शक्ति, ऑक्सीकरण प्रतिरोध और तापीय स्थिरता का एक संयोजन प्रदान करता है। बाहरी सतह व्यक्तिगत रूप से वेल्डेड स्टड से सुसज्जित होती है जो प्रभावी गैस-साइड ताप-स्थानांतरण क्षेत्र को बढ़ाती है।
पारंपरिक निरंतर फिन्ड ट्यूबों के विपरीत, स्टडेड ट्यूब्स ट्यूब के चारों ओर व्यवस्थित अलग-अलग बेलनाकार या विशेष आकार के स्टड का उपयोग करते हैं। यह कॉन्फ़िगरेशन खुले गैस-प्रवाह मार्गों को बनाए रखते हुए अतिरिक्त ताप-स्थानांतरण सतह प्रदान करता है, जिससे यह डिज़ाइन विशेष रूप से फॉलिंग, धूल भरे, क्षयकारी और उच्च-तापमान अपशिष्ट-गैस अनुप्रयोगों के अनुसार स्टडेड ट्यूब्स का निर्माण करते हैं।
हमारी ASTM A335 P22 स्टडेड ट्यूब्स को ग्राहक के चित्र, तापीय-डिजाइन आवश्यकताओं, लागू कोडों और परियोजना विनिर्देशों के अनुसार निर्मित किया जा सकता है।
मुख्य विशेषताएं
- बेस ट्यूब: ASTM A335 P22 सीमलेस अलॉय स्टील
- सामग्री: 2¼Cr-1Mo फेरिटिक अलॉय स्टील
- ट्यूब प्रकार: स्टडेड / नेल-हेड हीट-ट्रांसफर ट्यूब
- अनुप्रयोग: अपशिष्ट ताप पुनर्प्राप्ति और उच्च-तापमान ताप पुनर्प्राप्ति
- स्टड प्रकार: बेलनाकार, चौकोर, आयताकार, या ग्राहक-विशिष्ट
- स्टड व्यवस्था: इन-लाइन, स्टैगर्ड, या अनुकूलित
- उच्च-तापमान प्रदर्शन: मांग वाले उन्नत तापमान सेवा के लिए उपयुक्त
- बढ़ी हुई ताप स्थानांतरण: नंगी ट्यूबों की तुलना में बाहरी सतह क्षेत्र में वृद्धि
- फॉलिंग सहनशीलता: स्टड के बीच खुले स्थान गैस-प्रवाह मार्गों को बनाए रखने में मदद कर सकते हैं
- तापीय चक्रण: बार-बार चालू और बंद होने वाले चक्रों के संपर्क में आने वाले उपकरणों के लिए उपयुक्त
- कस्टम डिजाइन: स्टड की ऊंचाई, व्यास, पिच, पैटर्न, ट्यूब व्यास, दीवार की मोटाई और लंबाई को अनुकूलित किया जा सकता है
विशिष्ट विनिर्देश
स्टडेड ट्यूब के सटीक आयामों को अपशिष्ट ताप पुनर्प्राप्ति उपकरण के तापीय गणना और यांत्रिक डिजाइन द्वारा निर्धारित किया जाना चाहिए।
| वस्तु |
विशिष्ट सीमा / विनिर्देश |
| बेस ट्यूब सामग्री |
ASTM A335 P22 |
| बेस ट्यूब प्रकार |
सीमलेस अलॉय स्टील ट्यूब |
| बाहरी व्यास |
लगभग 25.4–114.3 मिमी |
| दीवार की मोटाई |
लगभग 3.0–12.5 मिमी |
| ट्यूब की लंबाई |
लगभग 3,000–18,000 मिमी |
| स्टड सामग्री |
कार्बन स्टील, अलॉय स्टील, या निर्दिष्ट सामग्री |
| स्टड की ऊंचाई |
लगभग 12.7–63.5 मिमी |
| स्टड का व्यास |
लगभग 6–25 मिमी |
| स्टड पिच |
लगभग 15–50 मिमी, या डिजाइन के अनुसार |
| स्टड पैटर्न |
इन-लाइन / स्टैगर्ड / अनुकूलित |
| स्टड अटैचमेंट |
प्रतिरोध वेल्डिंग या योग्य वेल्डिंग प्रक्रिया |
| हीट ट्रीटमेंट |
ASTM A335 और परियोजना की आवश्यकताओं के अनुसार |
| सतह की स्थिति |
निर्मित के रूप में, शॉट ब्लास्टेड, कोटेड, या निर्दिष्ट |
| प्रमाणन |
EN 10204 3.1 / परियोजना-विशिष्ट दस्तावेज उपलब्ध |
उपरोक्त सीमाएं विशिष्ट विनिर्माण सीमाएं हैं न कि निश्चित ASTM आयामी आवश्यकताएं। अंतिम आयाम सामान्यतः ग्राहक के तापीय डिजाइन, चित्र, दबाव गणना और लागू निर्माण मानकों द्वारा स्थापित किए जाते हैं।
ASTM A335 P22 रासायनिक संरचना
ASTM A335 P22 बेस ट्यूब एक 2¼Cr-1Mo अलॉय स्टील है। मुख्य अलॉयिंग तत्व पारंपरिक कार्बन-स्टील ट्यूबों की तुलना में बेहतर उच्च-तापमान प्रदर्शन प्रदान करते हैं।
| तत्व |
रासायनिक संरचना, wt.% |
| कार्बन (C) |
0.05–0.15 |
| मैंगनीज (Mn) |
0.30–0.60 |
| सिलिकॉन (Si) |
≤ 0.50 |
| फास्फोरस (P) |
≤ 0.025 |
| सल्फर (S) |
≤ 0.025 |
| क्रोमियम (Cr) |
1.90–2.60 |
| मोलिब्डेनम (Mo) |
0.87–1.13 |
मुख्य अलॉयिंग तत्वों का कार्य
क्रोमियम (Cr) ऑक्सीकरण प्रतिरोध और उच्च-तापमान स्थिरता में योगदान देता है।
मोलिब्डेनम (Mo) उन्नत तापमान शक्ति और लंबे समय तक सेवा के दौरान नरम होने के प्रतिरोध में सुधार करता है।
Cr-Mo अलॉय सिस्टम P22 को ताप-पुनर्प्राप्ति उपकरणों के लिए उपयुक्त बनाता है जो उन तापमानों पर संचालित होते हैं जहां साधारण कार्बन-स्टील ट्यूबिंग में अपर्याप्त दीर्घकालिक प्रदर्शन हो सकता है।
ASTM A335 P22 के यांत्रिक गुण
ASTM A335 P22 के लिए विशिष्ट न्यूनतम यांत्रिक आवश्यकताएं शामिल हैं:
| गुण |
आवश्यकता |
| तन्य शक्ति |
≥ 415 MPa |
| उपज शक्ति |
≥ 205 MPa |
| दीर्घीकरण |
≥ 30%* |
| हीट ट्रीटमेंट |
सामान्यीकृत और टेम्पर किया हुआ, जैसा निर्दिष्ट हो |
| कठोरता |
लागू ASTM A335 आवश्यकताओं के अनुसार |
दीर्घीकरण की आवश्यकताएं ट्यूब आयामों और लागू विनिर्देश प्रावधानों पर निर्भर कर सकती हैं। अंतिम निरीक्षण आदेशित ASTM/ASME विनिर्देश के अनुसार किया जाता है।
P22 के यांत्रिक गुण बेस ट्यूब को अपशिष्ट ताप पुनर्प्राप्ति उपकरणों में पाए जाने वाले आंतरिक दबाव, उन्नत तापमान, तापीय चक्रण और यांत्रिक भार के संयोजन का सामना करने की अनुमति देते हैं।
स्टडेड ट्यूब डिजाइन
स्टडेड कॉन्फ़िगरेशन को निरंतर फिन दीवार बनाए बिना बाहरी ताप-स्थानांतरण सतह को बढ़ाने के लिए डिज़ाइन किया गया है।
व्यक्तिगत स्टड ट्यूब परिधि और ट्यूब की लंबाई के चारों ओर वितरित किए जाते हैं। जब गर्म गैस स्टडेड सतह से गुजरती है, तो अतिरिक्त सतहें गैस-साइड ताप स्थानांतरण को बढ़ावा देती हैं।
डिजाइन को समायोजित करके अनुकूलित किया जा सकता है:
- स्टड का व्यास
- स्टड की ऊंचाई
- स्टड पिच
- स्टड पंक्तियों की संख्या
- परिधीय व्यवस्था
- अनुदैर्ध्य रिक्ति
- स्टड सामग्री
- स्टड-टू-ट्यूब अटैचमेंट विधि
- बेस-ट्यूब व्यास और दीवार की मोटाई
धूल भरे या फॉलिंग गैस धाराओं के लिए, तापीय और दबाव-ड्रॉप गणना के दौरान स्टड के बीच की रिक्ति पर भी विचार किया जा सकता है।
विनिर्माण प्रक्रिया
हमारी ASTM A335 P22 स्टडेड ट्यूब्स को एक नियंत्रित विनिर्माण अनुक्रम के माध्यम से उत्पादित किया जा सकता है:
1. बेस ट्यूब तैयारी
ASTM A335 P22 सीमलेस ट्यूबों का आयामी सटीकता, सतह की स्थिति, सामग्री पहचान और पता लगाने की क्षमता के लिए निरीक्षण किया जाता है।
2. ट्यूब सतह तैयारी
स्टड अटैचमेंट के लिए उपयुक्त स्थितियां प्रदान करने के लिए ट्यूब की सतह को साफ और तैयार किया जाता है।
3. स्टड तैयारी
स्टड को निर्दिष्ट व्यास, ऊंचाई, ज्यामिति और सामग्री आवश्यकताओं के अनुसार निर्मित किया जाता है।
4. स्टड वेल्डिंग
स्टड को ट्यूब सामग्री, स्टड सामग्री, डिजाइन और परियोजना विनिर्देश के अनुसार चयनित एक नियंत्रित वेल्डिंग प्रक्रिया का उपयोग करके ट्यूब से जोड़ा जाता है।
5. हीट ट्रीटमेंट / स्ट्रेस रिलीफ
जहां सामग्री विनिर्देश, वेल्डिंग प्रक्रिया, इंजीनियरिंग डिजाइन, या ग्राहक विनिर्देश द्वारा आवश्यक हो, उपयुक्त पोस्ट-वेल्ड हीट ट्रीटमेंट या स्ट्रेस-रिलीफ प्रक्रियाओं को लागू किया जा सकता है।
6. आयामी निरीक्षण
तैयार ट्यूबों को ट्यूब आयामों, स्टड आयामों, पिच, संरेखण, सीधापन और समग्र कारीगरी के लिए जांचा जाता है।
7. अंतिम निरीक्षण और प्रलेखन
निरीक्षण रिकॉर्ड, सामग्री प्रमाण पत्र, आयामी रिपोर्ट और लागू NDT रिपोर्ट सहमत निरीक्षण योजना के अनुसार आपूर्ति की जा सकती है।
निरीक्षण और परीक्षण
स्टडेड ट्यूबों के लिए गुणवत्ता नियंत्रण विशेष रूप से महत्वपूर्ण है क्योंकि दबाव-धारण करने वाली बेस ट्यूब और स्टड अटैचमेंट दोनों सेवा प्रदर्शन को प्रभावित करते हैं।
रासायनिक विश्लेषण
बेस ट्यूब ASTM A335 P22 रसायन शास्त्र का अनुपालन करता है यह सत्यापित करने के लिए रासायनिक विश्लेषण किया जाता है।
तन्य परीक्षण
तन्य परीक्षण तन्य शक्ति, उपज शक्ति और दीर्घीकरण को सत्यापित करता है।
कठोरता परीक्षण
लागू सामग्री और हीट-ट्रीटमेंट आवश्यकताओं के अनुपालन को सत्यापित करने के लिए कठोरता परीक्षण किया जा सकता है।
हाइड्रोस्टैटिक परीक्षण
ASTM A335 और ग्राहक की निरीक्षण आवश्यकताओं के अनुसार बेस ट्यूब पर हाइड्रोस्टैटिक परीक्षण किया जा सकता है।
एडी करंट परीक्षण
ट्यूब में कुछ सतह और निकट-सतह की असंतोषों का पता लगाने के लिए एडी करंट परीक्षा का उपयोग किया जा सकता है।
अल्ट्रासोनिक परीक्षण
खरीद विनिर्देश, गुणवत्ता योजना, या लागू कोड द्वारा आवश्यक होने पर अल्ट्रासोनिक परीक्षण प्रदान किया जा सकता है।
दृश्य निरीक्षण
दृश्य निरीक्षण में शामिल हैं:
- ट्यूब सतह की स्थिति
- स्टड की उपस्थिति
- स्टड संरेखण
- वेल्ड की उपस्थिति
- दृश्य दोष
- ट्यूब सीधापन
- सतह की सफाई

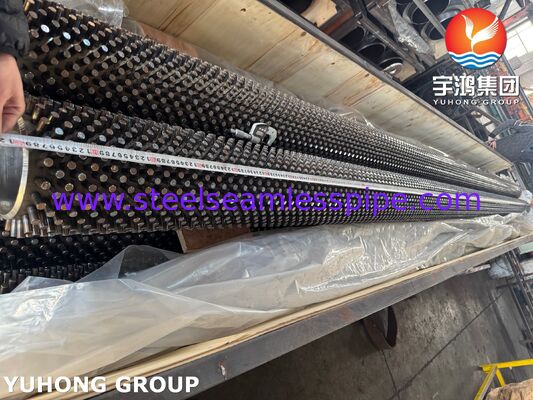

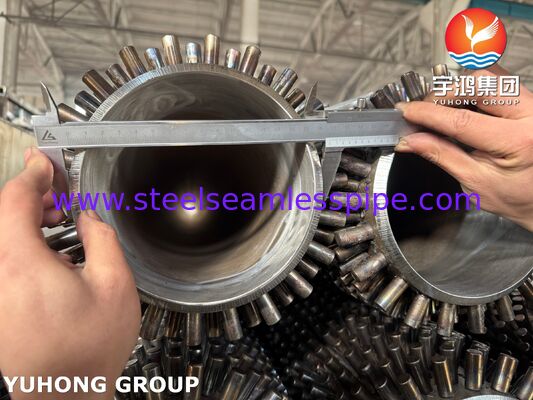

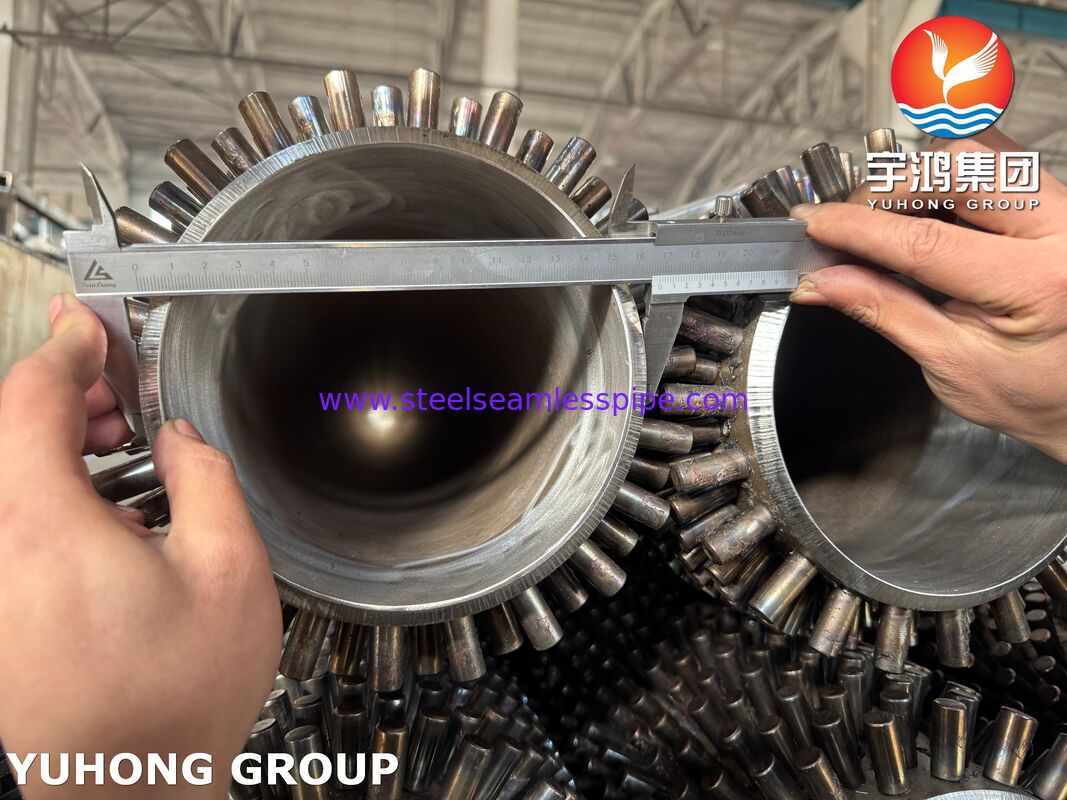

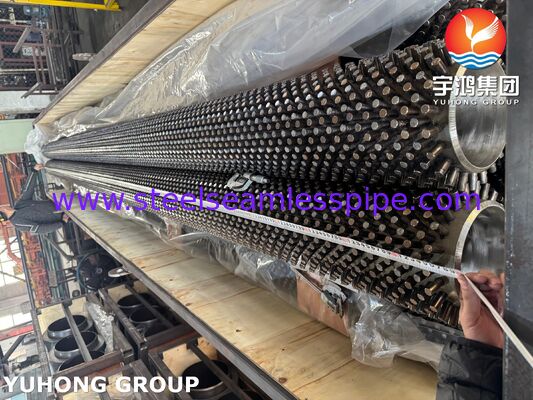

आयामी निरीक्षण
विशिष्ट आयामी जांच में शामिल हैं:
- ट्यूब बाहरी व्यास
- दीवार की मोटाई
- ट्यूब की लंबाई
- स्टड का व्यास
- स्टड की ऊंचाई
- स्टड पिच
- परिधीय रिक्ति
- स्टड संरेखण
- समग्र सीधापन

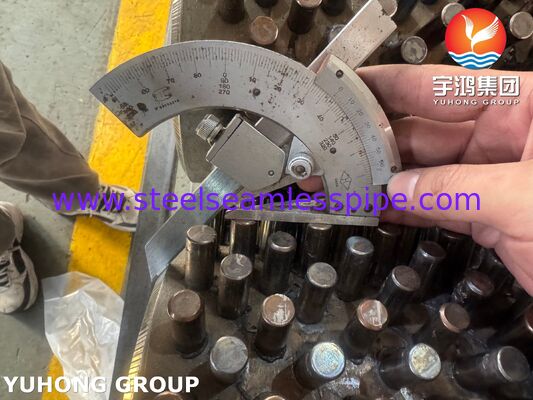

स्टड अटैचमेंट निरीक्षण
प्रतिनिधि स्टड जोड़ों को सहमत विनिर्माण प्रक्रिया और ग्राहक विनिर्देश के अनुसार अटैचमेंट-स्ट्रेंथ या वेल्ड-गुणवत्ता परीक्षण के अधीन किया जा सकता है।
सामग्री पता लगाने की क्षमता
हीट नंबर और सामग्री पहचान को कच्चे P22 ट्यूब से विनिर्माण और अंतिम निरीक्षण तक बनाए रखा जा सकता है। EN 10204 3.1 सामग्री प्रमाण पत्र निर्दिष्ट होने पर आपूर्ति की जा सकती है।
ASTM A335 P22 स्टडेड ट्यूब्स के लाभ
उच्च-तापमान अलॉय स्टील बेस
P22 मांग वाले ताप-पुनर्प्राप्ति सेवा के लिए पारंपरिक कार्बन-स्टील ट्यूबिंग की तुलना में बेहतर उन्नत तापमान यांत्रिक प्रदर्शन प्रदान करता है।
बढ़ी हुई गैस-साइड ताप स्थानांतरण
स्टड बाहरी ताप-स्थानांतरण सतह को बढ़ाते हैं, जिससे गर्म गैस से ट्यूब के अंदर तरल तक अधिक तापीय ऊर्जा स्थानांतरित की जा सकती है।
फॉलिंग वातावरण के लिए उपयुक्त
खुली स्टड व्यवस्था व्यक्तिगत ताप-स्थानांतरण तत्वों के बीच गैस-प्रवाह मार्ग प्रदान कर सकती है, जो राख, धूल या अन्य जमाव की उपस्थिति में फायदेमंद हो सकती है।
मजबूत बाहरी निर्माण
व्यक्तिगत वेल्डेड स्टड एक यांत्रिक रूप से मजबूत ताप-स्थानांतरण सतह प्रदान करते हैं जो कंपन और तापीय चक्रण के संपर्क में आने वाले औद्योगिक उपकरणों के लिए उपयुक्त है।
लचीला तापीय डिजाइन
स्टड की ऊंचाई, व्यास, घनत्व और व्यवस्था को ताप-स्थानांतरण आवश्यकताओं, गैस-साइड दबाव ड्रॉप, फॉलिंग विशेषताओं और उपकरण आयामों को संतुलित करने के लिए समायोजित किया जा सकता है।
मुख्य अनुप्रयोग
अपशिष्ट ताप पुनर्प्राप्ति बॉयलर
ASTM A335 P22 स्टडेड ट्यूब्स का उपयोग उच्च-तापमान निकास गैसों से तापीय ऊर्जा पुनर्प्राप्त करने के लिए अपशिष्ट ताप पुनर्प्राप्ति बॉयलर में किया जा सकता है।
औद्योगिक अपशिष्ट ताप पुनर्प्राप्ति प्रणाली
औद्योगिक भट्टियों, प्रक्रिया उपकरणों और उच्च-तापमान उत्पादन प्रणालियों से उत्पन्न निकास धाराओं से ऊर्जा पुनर्प्राप्त करने के लिए उपयुक्त।
रिफाइनरी और पेट्रोकेमिकल उपकरण
P22 स्टडेड ट्यूब्स को रिफाइनरी और पेट्रोकेमिकल सुविधाओं में चयनित उच्च-तापमान संवहन और अपशिष्ट-गर्मी पुनर्प्राप्ति अनुभागों के लिए माना जा सकता है।
फायर्ड हीटर संवहन अनुभाग
स्टडेड कॉन्फ़िगरेशन का उपयोग उच्च-तापमान संवहन अनुभागों में किया जा सकता है जहां बढ़ी हुई ताप-स्थानांतरण सतह और मांग वाली गैस-साइड स्थितियों के प्रतिरोध की आवश्यकता होती है।
ऊर्जा उत्पादन
अनुप्रयोगों में तापीय ऊर्जा और संयुक्त-चक्र ऊर्जा सुविधाओं में चयनित बॉयलर और ताप-पुनर्प्राप्ति सतहें शामिल हो सकती हैं।
HRSG और गैस-टर्बाइन ताप पुनर्प्राप्ति
P22 स्टडेड ट्यूब्स को गैस-टर्बाइन निकास प्रणालियों से जुड़े चयनित उच्च-तापमान ताप-पुनर्प्राप्ति अनुभागों के लिए इंजीनियर किया जा सकता है, जो विशिष्ट तापीय और यांत्रिक डिजाइन के अधीन है।
अपशिष्ट-से-ऊर्जा संयंत्र
उनका उपयोग गर्म दहन गैसों से ताप पुनर्प्राप्ति के लिए माना जा सकता है जहां उपकरण डिजाइन को एक टिकाऊ बढ़ी हुई ताप-स्थानांतरण सतह की आवश्यकता होती है।
हमारे ASTM A335 P22 स्टडेड ट्यूब्स को क्यों चुनें?
हम ग्राहक के ट्यूब आयामों, स्टड ज्यामिति, तापीय आवश्यकताओं, सामग्री विनिर्देश और निरीक्षण योजना के अनुसार स्टडेड ट्यूब्स का निर्माण करते हैं।
हमारा उत्पादन और निरीक्षण दृष्टिकोण इस पर केंद्रित है:
- ASTM A335 P22 सामग्री अनुपालन
- नियंत्रित स्टड वेल्डिंग
- लगातार स्टड पोजिशनिंग
- विश्वसनीय ट्यूब-टू-स्टड अटैचमेंट
- आयामी सटीकता
- NDT और दबाव परीक्षण
- हीट-नंबर पता लगाने की क्षमता
- परियोजना-विशिष्ट गुणवत्ता प्रलेखन
- तापीय-डिजाइन आवश्यकताओं के लिए अनुकूलित स्टड पैटर्न
चाहे अपशिष्ट ताप पुनर्प्राप्ति बॉयलर, फायर्ड हीटर, औद्योगिक भट्टी, रिफाइनरी यूनिट, या ऊर्जा-उत्पादन ताप पुनर्प्राप्ति प्रणाली के लिए आवश्यक हो, ASTM A335 P22 स्टडेड ट्यूब्स को एक टिकाऊ उच्च-तापमान ताप-स्थानांतरण समाधान के रूप में इंजीनियर किया जा सकता है।
एक नज़र में उत्पाद विनिर्देश
उत्पाद: अपशिष्ट ताप पुनर्प्राप्ति के लिए स्टडेड ट्यूब्स
बेस ट्यूब: ASTM A335 P22
सामग्री: 2¼Cr-1Mo अलॉय स्टील
ट्यूब प्रकार: सीमलेस
स्टड प्रकार: बेलनाकार / आयताकार / अनुकूलित
स्टड व्यवस्था: इन-लाइन / स्टैगर्ड / अनुकूलित
अनुप्रयोग: अपशिष्ट ताप पुनर्प्राप्ति
तापमान सेवा: उच्च-तापमान सेवा, इंजीनियरिंग डिजाइन के अनुसार
परीक्षण: रासायनिक विश्लेषण, तन्य, कठोरता, हाइड्रोस्टैटिक, NDT, आयामी और दृश्य निरीक्षण जैसा लागू हो
प्रलेखन: MTC / EN 10204 3.1 / निरीक्षण रिपोर्ट अनुरोध पर उपलब्ध
अनुकूलन: चित्र और तापीय-डिजाइन आवश्यकताओं के अनुसार उपलब्ध
