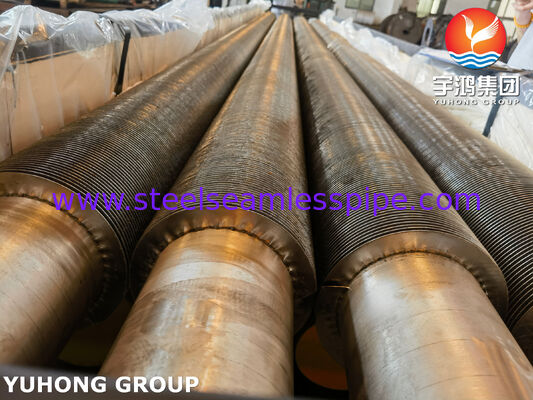

हीट एक्सचेंजर के लिए हाई-फ्रीक्वेंसी वेल्डेड फिन्ड ट्यूब्स – एएसटीएम ए269 टीपी316

उत्पाद अवलोकन

हाई-फ्रीक्वेंसी वेल्डेड फिन्ड ट्यूब्स (एचएफडब्ल्यू फिन्ड ट्यूब्स) से निर्मितएएसटीएम ए269 टीपी316 स्टेनलेस स्टील हीट एक्सचेंजर के लिए इंजीनियरिंग हीट-ट्रांसफर घटक हैं जिन्हें संक्षारण प्रतिरोध, विश्वसनीय थर्मल प्रदर्शन और टिकाऊ फिन-टू-ट्यूब बॉन्डिंग की आवश्यकता होती है।

फिन को हाई-फ्रीक्वेंसी इलेक्ट्रिकल रेजिस्टेंस वेल्डिंग प्रक्रिया का उपयोग करके ट्यूब की बाहरी सतह पर लगातार वेल्ड किया जाता है। यह फिन और ट्यूब के बीच एक मजबूत धातुकर्म/यांत्रिक कनेक्शन बनाता है, जबकि पूरी ट्यूब की लंबाई के साथ एक सुसंगत फिन प्रोफाइल बनाए रखता है।

एएसटीएम ए269 टीपी316 एक ऑस्टेनिटिक स्टेनलेस स्टील है जिसमें मोलिब्डेनम होता है, जो पारंपरिक 304 स्टेनलेस स्टील की तुलना में क्लोराइड युक्त और कई रासायनिक वातावरणों के प्रति बेहतर प्रतिरोध प्रदान करता है। यह टीपी316 एचएफडब्ल्यू फिन्ड ट्यूब्स को आर्द्र, संक्षारक, या रासायनिक रूप से सक्रिय परिचालन स्थितियों से जुड़े मांग वाले हीट-एक्सचेंजर अनुप्रयोगों के लिए उपयुक्त बनाता है।

हमारे एचएफडब्ल्यू फिन्ड ट्यूब्स को ग्राहक के चित्र और हीट-एक्सचेंजर आवश्यकताओं के अनुसार निर्मित किया जा सकता है, जिसमें निर्दिष्ट ट्यूब व्यास, दीवार की मोटाई, फिन की ऊंचाई, फिन की मोटाई, फिन पिच, ट्यूब की लंबाई और सतह फिनिश शामिल हैं।

मुख्य विशेषताएं

• बेस ट्यूब सामग्री: एएसटीएम ए269 टीपी316 स्टेनलेस स्टील
• फिन सामग्री: टीपी316 या विनिर्देश के अनुसार अन्य संगत सामग्री
• निर्माण प्रक्रिया: हाई-फ्रीक्वेंसी रेजिस्टेंस वेल्डिंग
• फिन अटैचमेंट: लगातार वेल्डेड फिन-टू-ट्यूब जोड़
• उत्कृष्ट संक्षारण प्रतिरोध
• क्लोराइड युक्त वातावरण के प्रति अच्छा प्रतिरोध
• उच्च और सुसंगत फिन-टू-ट्यूब बॉन्डिंग शक्ति
• बड़ा प्रभावी हीट-ट्रांसफर सतह क्षेत्र
• कॉम्पैक्ट हीट-एक्सचेंजर डिजाइनों के लिए उपयुक्त
• अनुकूलन योग्य फिन ऊंचाई, पिच, मोटाई और ट्यूब लंबाई
• शेल-एंड-ट्यूब और अन्य फिन्ड हीट-एक्सचेंजर कॉन्फ़िगरेशन के लिए उपयुक्त

विशिष्ट विनिर्देश

उपरोक्त आयाम सामान्य रूप से निर्मित श्रेणियों का प्रतिनिधित्व करते हैं, न कि एएसटीएम ए269 की सीमाओं का। अंतिम आयामों का चयन हीट-एक्सचेंजर थर्मल डिजाइन, दबाव-ड्रॉप आवश्यकताओं, निर्माण आवश्यकताओं और क्रेता के चित्रों के अनुसार किया जाना चाहिए।

एएसटीएम ए269 ऐतिहासिक रूप से लगभग 6.4 मिमी आईडी और 0.51 मिमी नाममात्र दीवार की मोटाई से ऊपर की सामान्य रूप से आपूर्ति की जाने वाली टयूबिंग की पहचान करता है, जबकि वास्तविक एचएफडब्ल्यू फिन्ड-ट्यूब आयाम सामान्य रूप से हीट-एक्सचेंजर डिजाइन द्वारा निर्धारित किए जाते हैं।

एएसटीएम ए269 टीपी316 रासायनिक संरचना

विशिष्ट एएसटीएम ए269 टीपी316 रासायनिक आवश्यकताएं नीचे दिखाई गई हैं। मान अधिकतम हैं जब तक कि कोई सीमा निर्दिष्ट न हो।

एएसटीएम का विनिर्देश टीपी316 को यूएनएस एस31600 के रूप में पहचानता है और इसमें कार्बन, मैंगनीज, फास्फोरस, सल्फर, सिलिकॉन, निकल, क्रोमियम और मोलिब्डेनम के लिए रासायनिक-संरचना नियंत्रण शामिल हैं।

यांत्रिक गुण

एएसटीएम ए269 टीपी316 टयूबिंग के लिए विशिष्ट न्यूनतम यांत्रिक आवश्यकताएं हैं:

अंतिम यांत्रिक-गुण मानों की पुष्टि एएसटीएम ए269/ए269एम के लागू संस्करण और सहमत वितरण स्थिति के विरुद्ध की जानी चाहिए। एएसटीएम ए269 में तन्य/यांत्रिक परीक्षण प्रावधानों के साथ-साथ कठोरता और अन्य ट्यूब-गुणवत्ता आवश्यकताएं शामिल हैं।

हाई-फ्रीक्वेंसी वेल्डिंग प्रक्रिया

उत्पादन के दौरान, स्टेनलेस-स्टील फिन स्ट्रिप को लगातार ट्यूब की सतह के संपर्क में रखा जाता है, जबकि हाई-फ्रीक्वेंसी इलेक्ट्रिकल एनर्जी संपर्क इंटरफ़ेस पर स्थानीयकृत गर्मी उत्पन्न करती है। एक निरंतर वेल्डेड अटैचमेंट बनाने के लिए दबाव लागू किया जाता है।

एचएफडब्ल्यू प्रक्रिया प्रदान करती है:

1. निरंतर फिन अटैचमेंट ट्यूब की लंबाई के साथ।
2. सुसंगत फिन रिक्तिभविष्य कहनेवाला हीट-ट्रांसफर प्रदर्शन के लिए।
3. उच्च उत्पादन दक्षतालंबी फिन्ड ट्यूब्स के लिए।
4. फिन अलगाव के प्रति मजबूत प्रतिरोधहैंडलिंग और संचालन के दौरान।
5. अच्छी आयामी पुनरावृत्तिट्यूब से ट्यूब तक।
6. कुशल हीट-ट्रांसफर सतह विस्तारट्यूब व्यास में बड़ी वृद्धि की आवश्यकता के बिना।

हीट-एक्सचेंजर निर्माताओं के लिए, निरंतर वेल्डेड इंटरफ़ेस विशेष रूप से महत्वपूर्ण है क्योंकि खराब फिन अटैचमेंट थर्मल संपर्क प्रतिरोध को बढ़ा सकता है और फिन्ड सतह के प्रभावी हीट-ट्रांसफर प्रदर्शन को कम कर सकता है।

निरीक्षण और परीक्षण

प्रत्येक उत्पादन बैच का निरीक्षण एएसटीएम ए269, क्रेता विनिर्देशों और लागू हीट-एक्सचेंजर निर्माण मानक के अनुसार किया जा सकता है।

1. रासायनिक विश्लेषण

टीपी316 सामग्री निर्दिष्ट रासायनिक संरचना के अनुरूप है, यह सत्यापित करने के लिए हीट या उत्पाद विश्लेषण किया जाता है।

2. तन्य परीक्षण

तन्य परीक्षण ट्यूब सामग्री की यील्ड स्ट्रेंथ, तन्य शक्ति और बढ़ाव को सत्यापित करता है।

3. कठोरता परीक्षण

लागू सामग्री और वितरण आवश्यकताओं के अनुरूपता को सत्यापित करने के लिए कठोरता की जाँच की जाती है।

4. हाइड्रोस्टैटिक परीक्षण

ट्यूब दबाव अखंडता को सत्यापित करने के लिए हाइड्रोस्टैटिक परीक्षण किया जा सकता है।

5. गैर-विनाशकारी विद्युत परीक्षण

एएसटीएम ए269 के लिए आवश्यक है कि प्रत्येक ट्यूब गैर-विनाशकारी विद्युत परीक्षण या हाइड्रोस्टैटिक परीक्षण से गुजरे, जो लागू विनिर्देश आवश्यकताओं के अधीन हो।

6. चपटा परीक्षण

डक्टिलिटी और विरूपण के प्रतिरोध का मूल्यांकन करने के लिए ट्यूब को चपटा परीक्षण के अधीन किया जा सकता है।

7. फ्लेरिंग टेस्ट

डक्टिलिटी और विरूपण के दौरान क्रैकिंग के प्रतिरोध का मूल्यांकन करने के लिए फ्लेरिंग परीक्षण लागू किया जा सकता है।

8. रिवर्स चपटा परीक्षण

वेल्डेड टयूबिंग के लिए, दोषों के लिए वेल्डेड सीम का मूल्यांकन करने के लिए रिवर्स चपटा का उपयोग किया जा सकता है।

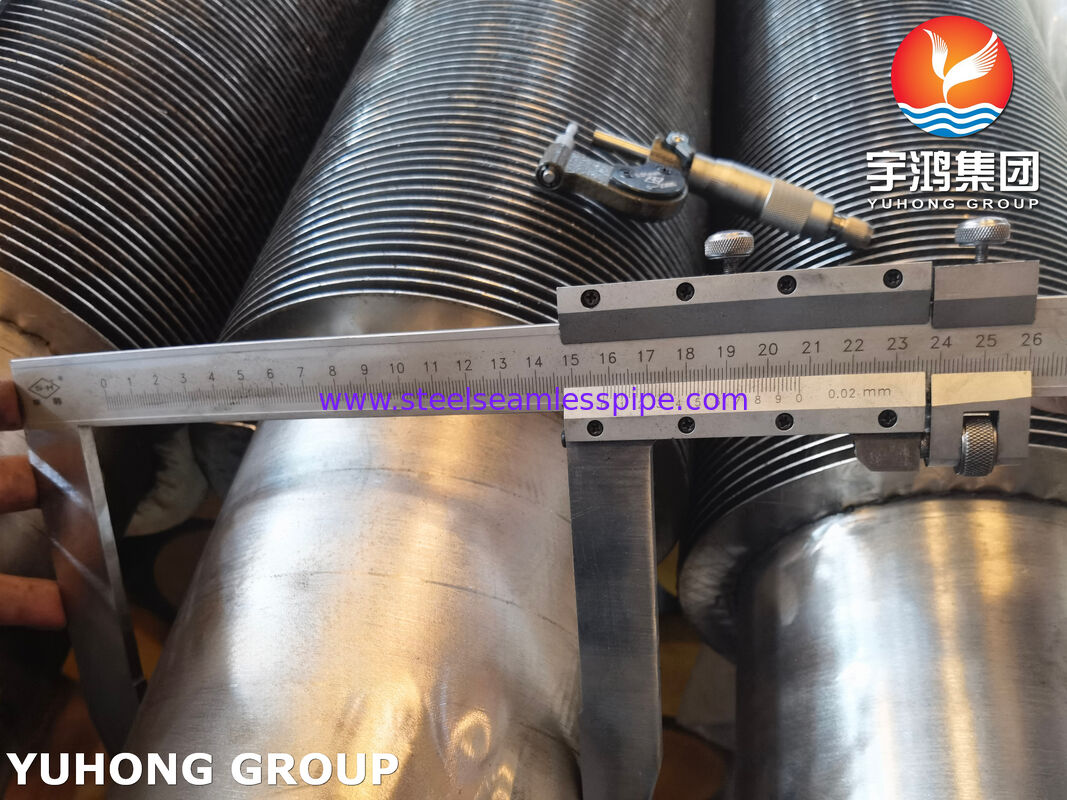

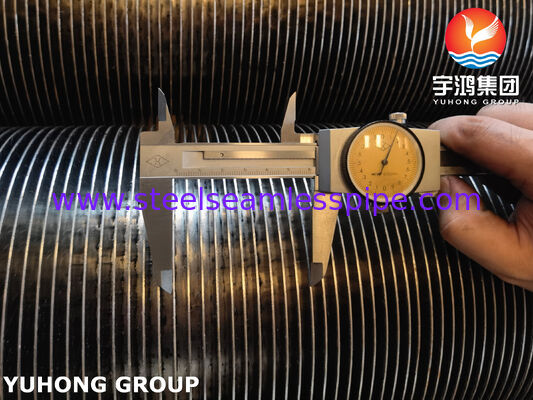

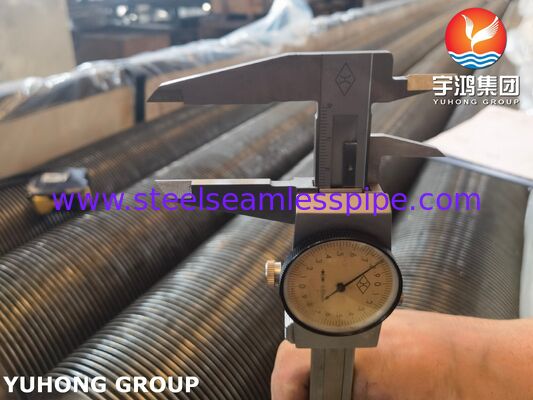

9. आयामी निरीक्षण

निम्नलिखित आयामों की जाँच की जा सकती है:

• ट्यूब बाहरी व्यास
• ट्यूब दीवार की मोटाई
• ट्यूब लंबाई
• फिन ऊंचाई
• फिन मोटाई
• फिन पिच
• फिन चौड़ाई
• फिन समरूपता
• फिन-टू-ट्यूब अटैचमेंट
• सीधापन

10. वेल्ड और फिन अटैचमेंट निरीक्षण

वेल्डेड फिन-टू-ट्यूब इंटरफ़ेस का दृश्य और आयामी निरीक्षण किया जाता है। क्रेता के विनिर्देश द्वारा आवश्यक होने पर अतिरिक्त निरीक्षण विधियों, जिसमें डाई पेनिट्रेंट या अन्य एनडीटी विधियां शामिल हैं, प्रदान की जा सकती हैं।

सतह फिनिश

एएसटीएम ए269 टीपी316 एचएफडब्ल्यू फिन्ड ट्यूब्स को आवेदन के आधार पर विभिन्न सतह स्थितियों के साथ आपूर्ति की जा सकती है:

• एनील्ड और पिकल्ड
• ब्राइट एनील्ड
• यांत्रिक रूप से साफ
• पैसिमेटेड
• पॉलिश
• ग्राहक-निर्दिष्ट सतह उपचार

संक्षारक हीट-एक्सचेंजर सेवा के लिए, उचित सफाई और पैसिवेशन निर्माण के बाद स्टेनलेस-स्टील सतह की स्थिति बनाए रखने में मदद कर सकते हैं।

अनुप्रयोग

एएसटीएम ए269 टीपी316 एचएफडब्ल्यू फिन्ड ट्यूब्स हीट एक्सचेंजर के लिए उपयुक्त हैं जहां बढ़ी हुई हीट-ट्रांसफर क्षेत्र और बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है।

विशिष्ट अनुप्रयोगों में शामिल हैं:

• शेल-एंड-ट्यूब हीट एक्सचेंजर
• प्रक्रिया हीट एक्सचेंजर
• रासायनिक-प्रक्रिया हीट एक्सचेंजर
• पेट्रोकेमिकल हीट एक्सचेंजर
• रिफाइनरी हीट-रिकवरी उपकरण
• कूलिंग सिस्टम
• कंडेनसर
• गैस कूलर
• एयर हीटर
• अपशिष्ट-गर्मी वसूली उपकरण
• समुद्री और तटीय हीट-ट्रांसफर सिस्टम
• औद्योगिक प्रशीतन प्रणाली
• संक्षारक-द्रव हीट-ट्रांसफर सिस्टम

टीपी316 विशेष रूप से तब उपयोगी होता है जब हीट-ट्रांसफर वातावरण में क्लोराइड या अन्य संक्षारक संदूषक हो सकते हैं। हालांकि, वास्तविक सामग्री चयन में हमेशा विशिष्ट द्रव रसायन विज्ञान, तापमान, एकाग्रता और परिचालन स्थितियों पर विचार किया जाना चाहिए।

हीट एक्सचेंजर निर्माताओं के लिए लाभ

बेहतर हीट-ट्रांसफर क्षमता:
बाहरी फिन समान नाममात्र व्यास के एक सादे ट्यूब की तुलना में हीट-ट्रांसफर सतह को काफी बढ़ा देते हैं।

संक्षारण प्रतिरोध:
टीपी316 स्टेनलेस-स्टील निर्माण कई मांग वाले औद्योगिक वातावरण के लिए उपयुक्त है।

विश्वसनीय फिन अटैचमेंट:
हाई-फ्रीक्वेंसी वेल्डिंग एक निरंतर फिन-टू-ट्यूब कनेक्शन का उत्पादन करती है जो स्थिर हीट-ट्रांसफर प्रदर्शन के लिए डिज़ाइन किया गया है।

लचीला डिजाइन:
थर्मल और यांत्रिक आवश्यकताओं को पूरा करने के लिए फिन ऊंचाई, पिच, मोटाई, ट्यूब आयाम और लंबाई को समायोजित किया जा सकता है।

कॉम्पैक्ट उपकरण डिजाइन:
बढ़ी हुई बाहरी सतह क्षेत्र हीट-एक्सचेंजर डिजाइनरों को अपेक्षाकृत कॉम्पैक्ट बंडल के भीतर आवश्यक थर्मल ड्यूटी प्राप्त करने में मदद कर सकता है।

गुणवत्ता आश्वासन

हमारे एएसटीएम ए269 टीपी316 एचएफडब्ल्यू फिन्ड ट्यूब्स को पूर्ण गुणवत्ता प्रलेखन के साथ आपूर्ति की जा सकती है, जिसमें शामिल हैं:

• सामग्री परीक्षण प्रमाण पत्र (एमटीसी)
• रासायनिक विश्लेषण रिपोर्ट
• यांत्रिक परीक्षण रिपोर्ट
• हाइड्रोस्टैटिक या एनडीटी परीक्षण रिपोर्ट
• आयामी निरीक्षण रिपोर्ट
• दृश्य निरीक्षण रिपोर्ट
• हीट नंबर ट्रेसबिलिटी
• फिन-टू-ट्यूब वेल्डिंग निरीक्षण रिकॉर्ड
• पैकिंग और मार्किंग रिकॉर्ड
• तीसरे पक्ष के निरीक्षण दस्तावेज जब निर्दिष्ट किया गया हो

ऑर्डरिंग जानकारी

एचएफडब्ल्यू फिन्ड ट्यूब्स के लिए कोटेशन का अनुरोध करते समय, ग्राहकों को निर्दिष्ट करने के लिए प्रोत्साहित किया जाता है:

1. एएसटीएम सामग्री विनिर्देश और ग्रेड
2. ट्यूब बाहरी व्यास
3. ट्यूब दीवार की मोटाई
4. ट्यूब लंबाई
5. फिन सामग्री
6. फिन ऊंचाई
7. फिन मोटाई
8. फिन पिच
9. ठोस या दांतेदार फिन कॉन्फ़िगरेशन
10. आवश्यक सतह उपचार
11. मात्रा
12. लागू निरीक्षण आवश्यकताएं
13. ड्राइंग या हीट-एक्सचेंजर बंडल विनिर्देश

हम ग्राहक के चित्र और परियोजना-विशिष्ट हीट-ट्रांसफर आवश्यकताओं के अनुसार एएसटीएम ए269 टीपी316 हाई-फ्रीक्वेंसी वेल्डेड फिन्ड ट्यूब्स का निर्माण कर सकते हैं।
