उत्पाद अवलोकन

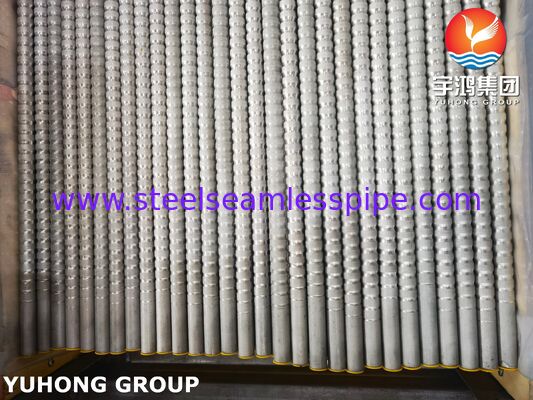

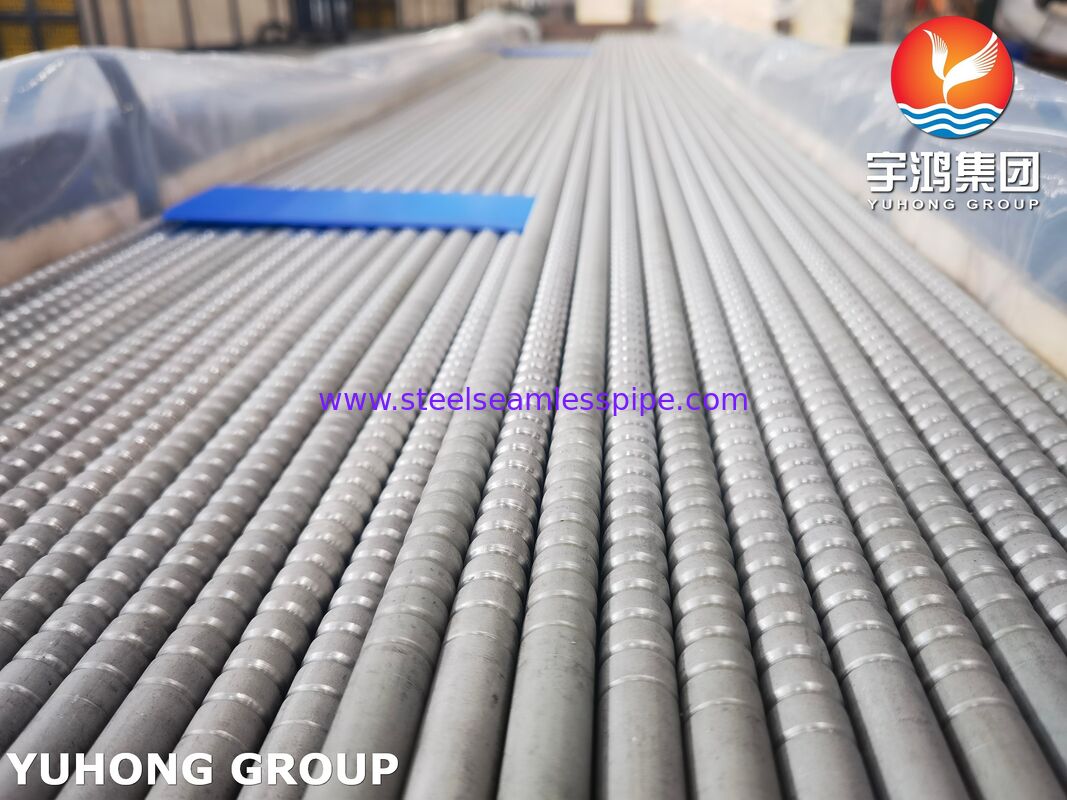

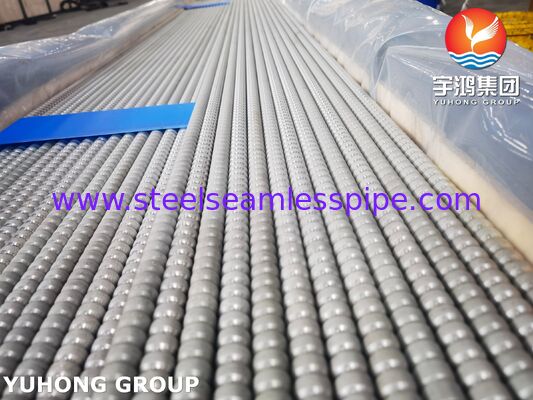

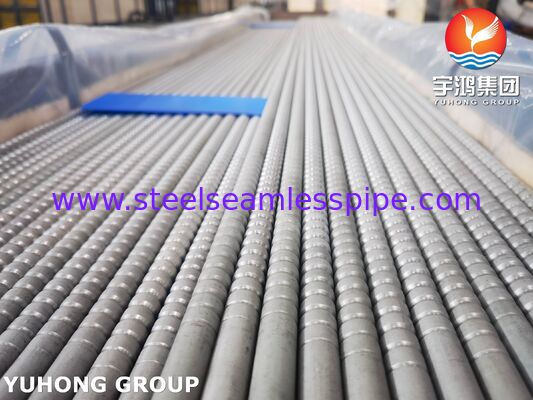

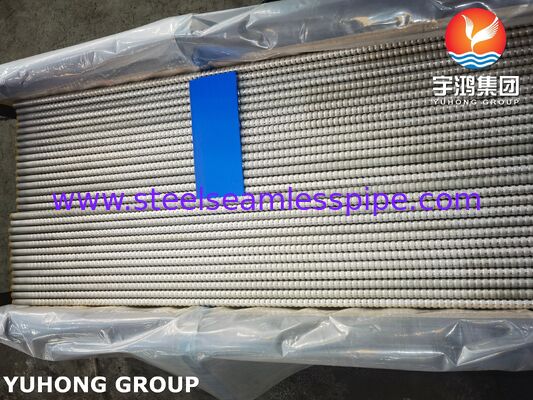

कंडेनसर के लिए ASTM A269 TP316L नालीदार ट्यूब्स विशेष रूप से निर्मित नालीदार ट्यूब प्रोफाइल के माध्यम से थर्मल प्रदर्शन को बेहतर बनाने के लिए डिज़ाइन की गई स्टेनलेस-स्टील हीट-ट्रांसफर ट्यूब हैं। कम-कार्बन TP316L ऑस्टेनिटिक स्टेनलेस स्टील से निर्मित, ये ट्यूब्स नमी, क्लोराइड, प्रक्रिया रसायनों और दूषित शीतलन मीडिया से जुड़े अनुप्रयोगों में संक्षारण के प्रति मजबूत प्रतिरोध के साथ बेहतर हीट-ट्रांसफर विशेषताओं को जोड़ती हैं।
नालीदारता पारंपरिक चिकनी ट्यूब की तुलना में एक अशांत प्रवाह पैटर्न बनाती है। यह ट्यूब की दीवार पर द्रव मिश्रण को बढ़ा सकता है, हीट-ट्रांसफर दक्षता में सुधार कर सकता है, और उचित इंजीनियरिंग के साथ अधिक कॉम्पैक्ट हीट-एक्सचेंजर या कंडेनसर डिज़ाइन की अनुमति दे सकता है।
TP316L में मोलिब्डेनम होता है और इसमें कम कार्बन सामग्री होती है, जो कई सेवा वातावरणों में पारंपरिक 304L स्टेनलेस स्टील की तुलना में स्थानीयकृत संक्षारण के प्रति बेहतर प्रतिरोध प्रदान करती है। इसलिए यह ग्रेड विशेष रूप से औद्योगिक कंडेनसर, रासायनिक-प्रक्रिया कंडेनसर, समुद्री शीतलन प्रणाली, प्रशीतन उपकरण, और अन्य संक्षारण-संवेदनशील हीट-ट्रांसफर अनुप्रयोगोंवे विशेष रूप से कंडेनसर और हीट-एक्सचेंजर अनुप्रयोगों के लिए उपयुक्त हैं जहां पारंपरिक चिकनी ट्यूब थर्मल प्रदर्शन, उपकरण कॉम्पैक्टनेस, और संक्षारण प्रतिरोध के वांछित संतुलन प्रदान नहीं कर सकते हैं।
ASTM A269/A269M नाममात्र-दीवार-मोटाई वाले सीमलेस और वेल्डेड ऑस्टेनिटिक स्टेनलेस-स्टील टयूबिंग को कवर करता है और सामग्री को हीट-ट्रीटेड स्थिति में आपूर्ति करने की आवश्यकता होती है। मानक में यांत्रिक परीक्षण और या तो गैर-विनाशकारी विद्युत परीक्षण या हाइड्रोस्टैटिक परीक्षण भी शामिल हैं।
मुख्य विशेषताएं
- सामग्री: ASTM A269 TP316L / UNS S31603
- ट्यूब प्रकार: नालीदार हीट-ट्रांसफर ट्यूब
- विनिर्माण: डिज़ाइन और विनिर्देश के आधार पर सीमलेस या वेल्डेड ट्यूब
- हीट ट्रीटमेंट: सॉल्यूशन एनील्ड / हीट ट्रीटेड
- उत्कृष्ट संक्षारण प्रतिरोध
- मानक 304L की तुलना में क्लोराइड-संबंधित पिटिंग के प्रति बेहतर प्रतिरोध
- बढ़ी हुई अशांति और हीट-ट्रांसफर प्रदर्शन
- कंडेनसर और हीट-एक्सचेंजर सेवा के लिए उपयुक्त
- अच्छी वेल्डेबिलिटी और फॉर्मेबिलिटी
- अनुकूलित नालीदार ज्यामिति के लिए उपयुक्त
- परियोजना आवश्यकताओं के अनुसार सीधी लंबाई या अन्य विन्यासों में उपलब्ध
विशिष्ट अनुप्रयोग
ASTM A269 TP316L नालीदार ट्यूब विशेष रूप से इनके लिए उपयुक्त हैं:
1. औद्योगिक कंडेनसर
इन ट्यूबों का उपयोग कंडेनसर में किया जा सकता है जहां प्रक्रिया वाष्प को अप्रत्यक्ष हीट एक्सचेंज के माध्यम से तरल में परिवर्तित किया जाना चाहिए। नालीदारता द्रव अशांति को बढ़ावा देती है और बेहतर हीट ट्रांसफर में योगदान कर सकती है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
- प्रक्रिया कंडेनसर
- रासायनिक कंडेनसर
- पेट्रोकेमिकल कंडेनसर
- विलायक कंडेनसर
- भाप कंडेनसर
- उत्पाद कंडेनसर
2. रासायनिक और पेट्रोकेमिकल हीट एक्सचेंजर
TP316L को अक्सर संक्षारक प्रक्रिया वातावरण के संपर्क में आने वाले हीट-ट्रांसफर उपकरणों के लिए चुना जाता है। कम कार्बन सामग्री और मोलिब्डेनम का संयोजन इसे कई रासायनिक-प्रसंस्करण कार्यों के लिए उपयुक्त बनाता है।
3. समुद्री और समुद्री जल-संबंधित शीतलन
316L को अक्सर समुद्री वातावरण या क्लोराइड युक्त पानी के संपर्क में आने वाले शीतलन उपकरणों के लिए माना जाता है। हालांकि, वास्तविक समुद्री जल सेवा का सावधानीपूर्वक मूल्यांकन किया जाना चाहिए क्योंकि 316L गंभीर क्लोराइड स्थितियों में स्थानीयकृत संक्षारण से प्रतिरक्षित नहीं है।
4. प्रशीतन और एचवीएसी कंडेनसर
नालीदार ट्यूबों का उपयोग प्रशीतन और औद्योगिक शीतलन प्रणालियों में किया जा सकता है जहां बढ़ी हुई हीट ट्रांसफर और कॉम्पैक्ट उपकरण वांछनीय हैं।
5. खाद्य, पेय और फार्मास्युटिकल प्रसंस्करण
संक्षारण-प्रतिरोधी स्टेनलेस-स्टील निर्माण और साफ करने योग्य सतह TP316L को चयनित स्वच्छ हीट-ट्रांसफर अनुप्रयोगों के लिए उपयुक्त बनाती है, जो आवश्यक सतह फिनिश और सैनिटरी डिज़ाइन के अधीन है।
6. विलवणीकरण और जल उपचार उपकरण
ट्यूबों पर चयनित जल-उपचार और विलवणीकरण हीट-ट्रांसफर अनुप्रयोगों के लिए विचार किया जा सकता है जहां द्रव रसायन विज्ञान 316L के अनुकूल है।
मानक विनिर्देश
| वस्तु |
विशिष्ट विनिर्देश |
| उत्पाद |
कंडेनसर के लिए नालीदार ट्यूब्स |
| सामग्री |
ASTM A269 TP316L |
| UNS |
S31603 |
| ट्यूब प्रकार |
सीमलेस / वेल्डेड |
| विनिर्माण स्थिति |
हीट ट्रीटेड |
| ट्यूब फॉर्म |
नालीदार |
| बाहरी व्यास |
लगभग 6.35–127 मिमी |
| दीवार की मोटाई |
लगभग 0.5–8.0 मिमी |
| मानक लंबाई |
3,000–12,000 मिमी |
| सतह |
एनील्ड, पिकलड, ब्राइट एनील्ड या कस्टमाइज्ड |
| अंत स्थिति |
सादा अंत / कटा हुआ अंत / कस्टमाइज्ड |
| निरीक्षण |
आयामी, दृश्य, रासायनिक, यांत्रिक और एनडीटी |
| प्रमाणन |
EN 10204 3.1 / 3.2 अनुरोध पर उपलब्ध |
ASTM विनिर्देश आम तौर पर लगभग 0.020 इंच (0.51 मिमी) और उससे ऊपर की नाममात्र दीवार मोटाई वाली टयूबिंग को कवर करता है, जबकि वास्तविक व्यावसायिक रूप से आपूर्ति किए गए आकार विनिर्माण क्षमता और खरीद आवश्यकताओं के अनुसार भिन्न हो सकते हैं।
विशिष्ट ट्यूब आयाम
सामान्य कंडेनसर ट्यूब आयामों में शामिल हो सकते हैं:
- 9.52 × 0.5 मिमी
- 12.7 × 0.6 मिमी
- 15.88 × 0.8 मिमी
- 19.05 × 1.0 मिमी
- 25.4 × 1.2 मिमी
- 31.75 × 1.5 मिमी
- 38.1 × 1.5–2.0 मिमी
- 50.8 × 1.5–2.5 मिमी
- 63.5 × 2.0–3.0 मिमी
- कंडेनसर डिज़ाइन के अनुसार अन्य आयाम
महत्वपूर्ण: ये अनिवार्य ASTM A269 आयामों के बजाय विशिष्ट विनिर्माण सीमाएं हैं। अंतिम ओडी, दीवार की मोटाई, नालीदार पिच, नालीदार गहराई, लंबाई, और सहनशीलता को ग्राहक के हीट-एक्सचेंजर ड्राइंग या खरीद विनिर्देश के विरुद्ध पुष्टि की जानी चाहिए।
नालीदार डिज़ाइन
आवश्यक हीट-ट्रांसफर ड्यूटी और दबाव ड्रॉप के अनुसार नालीदार प्रोफाइल को इंजीनियर किया जाता है।
विशिष्ट डिज़ाइन पैरामीटर में शामिल हैं:
- नालीदार गहराई
- ट्यूब की लंबाई
- ट्यूब बाहरी व्यास
- ट्यूब दीवार की मोटाई
- नालीदार लंबाई
- आंतरिक प्रवाह क्षेत्र
- बाहरी हीट-ट्रांसफर क्षेत्र
- ट्यूब-साइड दबाव ड्रॉप
नालीदारता द्वितीयक प्रवाह और अधिक द्रव मिश्रण उत्पन्न कर सकती है, जिससे चिकनी ट्यूब की तुलना में हीट-ट्रांसफर गुणांक बढ़ सकता है। इसलिए अंतिम डिज़ाइन को हीट-ट्रांसफर वृद्धि, दबाव ड्रॉप, फाउलिंग विशेषताओं, यांत्रिक शक्ति, और विनिर्माण क्षमतावे विशेष रूप से कंडेनसर और हीट-एक्सचेंजर अनुप्रयोगों के लिए उपयुक्त हैं जहां पारंपरिक चिकनी ट्यूब थर्मल प्रदर्शन, उपकरण कॉम्पैक्टनेस, और संक्षारण प्रतिरोध के वांछित संतुलन प्रदान नहीं कर सकते हैं।
कंडेनसर परियोजनाओं के लिए, हम नालीदार ज्यामिति को निम्न के अनुसार अनुकूलित कर सकते हैं:
- हीट लोड
- कंडेनसिंग माध्यम
- शीतलन-जल तापमान
- डिज़ाइन दबाव
- डिज़ाइन तापमान
- प्रवाह दर
- अनुमेय दबाव ड्रॉप
- फाउलिंग कारक
- ट्यूब-शीट व्यवस्था
ASTM A269 TP316L रासायनिक संरचना
ASTM A269 TP316L के विशिष्ट रासायनिक आवश्यकताएं हैं:
| तत्व |
आवश्यकता, wt.% |
| कार्बन (C) |
≤ 0.035 |
| मैंगनीज (Mn) |
≤ 2.00 |
| सिलिकॉन (Si) |
≤ 1.00 |
| फास्फोरस (P) |
≤ 0.045 |
| सल्फर (S) |
≤ 0.030 |
| क्रोमियम (Cr) |
16.0–18.0 |
| निकल (Ni) |
10.0–15.0 |
| मोलिब्डेनम (Mo) |
2.0–3.0 |
| लोहा (Fe) |
शेष |
ये सीमाएं ASTM A269 TP316L ग्रेड आवश्यकताओं के अनुरूप हैं। छोटे व्यास या हल्के-दीवार टयूबिंग के लिए जिसमें कई ड्राइंग पास की आवश्यकता होती है, ASTM A269 में एक विशिष्ट कार्बन प्रावधान शामिल है।
2-3% मोलिब्डेनम सामग्री TP316L की एक महत्वपूर्ण विशेषता है क्योंकि यह कई क्लोराइड युक्त वातावरणों में स्थानीयकृत संक्षारण के प्रति प्रतिरोध में सुधार करती है।यांत्रिक गुण
ASTM A269 TP316L टयूबिंग के लिए विशिष्ट न्यूनतम यांत्रिक आवश्यकताएं शामिल हैं:
गुण
| न्यूनतम / अधिकतम आवश्यकता |
तन्य शक्ति |
| ≥ 485 MPa |
यील्ड स्ट्रेंथ, 0.2% ऑफसेट |
| ≥ 170 MPa |
दीर्घीकरण |
| यांत्रिक आवश्यकताओं की जांच लागू ASTM A269 ग्रेड आवश्यकताओं के विरुद्ध की जाती है। |
कठोरता |
| ≤ 90 HRB / लगभग 192 HBW |
कम-कार्बन TP316L ग्रेड 316 परिवार के स्टेनलेस स्टील्स से अपेक्षित संक्षारण प्रतिरोध को बनाए रखते हुए अच्छी डक्टिलिटी और बनाने की विशेषताओं प्रदान करता है। |
विनिर्माण प्रक्रिया
नालीदार TP316L कंडेनसर ट्यूबों के लिए हमारा विशिष्ट विनिर्माण मार्ग शामिल है:
कच्चे माल का चयन → ट्यूब निर्माण → वेल्डिंग/सीमलेस प्रसंस्करण → हीट ट्रीटमेंट → सतह उपचार → नालीदारता निर्माण → साइज़िंग → कटाई → निरीक्षण → सफाई → पैकिंग
वेल्डेड ट्यूबों के लिए, वेल्ड सीम को ट्यूब के बाद के निर्माण और नालीदारता संचालन से पहले सावधानीपूर्वक नियंत्रित किया जाता है।
नालीदार प्रक्रिया को सुसंगत बनाए रखने के लिए नियंत्रित किया जाता है:
नालीदार पिच
- नालीदार गहराई
- ट्यूब की लंबाई
- दीवार की मोटाई
- सीधापन
- अंत स्थिति
- सॉल्यूशन हीट ट्रीटमेंट का उपयोग स्टेनलेस-स्टील ट्यूब की आवश्यक धातुकर्म स्थिति और संक्षारण प्रतिरोध प्राप्त करने के लिए किया जाता है।
परीक्षण और निरीक्षण
गुणवत्ता नियंत्रण ASTM A269 और लागू खरीद विनिर्देश के अनुसार किया जाता है।
1. रासायनिक विश्लेषण
सकारात्मक सामग्री पहचान और रासायनिक विश्लेषण TP316L संरचना को सत्यापित करते हैं, जिसमें शामिल हैं:
Cr
- Ni
- Mo
- C
- Mn
- Si
- P
- S
- शिपमेंट के साथ एक मिल टेस्ट सर्टिफिकेट की आपूर्ति की जा सकती है।
2. तन्यता परीक्षण
तन्यता परीक्षण सत्यापित करता है:
तन्य शक्ति
- यील्ड स्ट्रेंथ
- दीर्घीकरण
- यांत्रिक आवश्यकताओं की जांच लागू ASTM A269 ग्रेड आवश्यकताओं के विरुद्ध की जाती है।
3. कठोरता परीक्षण
कठोरता परीक्षण पुष्टि करता है कि तैयार ट्यूब निर्दिष्ट कठोरता सीमा के भीतर रहती है।
4. हाइड्रोस्टैटिक परीक्षण
दबाव अखंडता को सत्यापित करने और रिसाव का पता लगाने के लिए हाइड्रोस्टैटिक परीक्षण किया जा सकता है।
ASTM A269 प्रत्येक ट्यूब को लागू आवश्यकताओं और ऑर्डरिंग शर्तों के अधीन, या तो एक गैर-विनाशकारी विद्युत परीक्षण या हाइड्रोस्टैटिक परीक्षण से गुजरने की आवश्यकता होती है।
5. एडी करंट / इलेक्ट्रोमैग्नेटिक टेस्टिंग
एडी-करंट परीक्षा स्टेनलेस-स्टील टयूबिंग में असंतोष का पता लगाने के लिए एक गैर-विनाशकारी विधि के रूप में इस्तेमाल की जा सकती है। ASTM E426 ऑस्टेनिटिक स्टेनलेस स्टील्स और समान मिश्र धातुओं से बने सीमलेस और वेल्डेड ट्यूबलर उत्पादों की विद्युत चुम्बकीय परीक्षा के लिए अभ्यास प्रदान करता है।
6. चपटा परीक्षण
लागू वेल्डेड टयूबिंग के लिए, ट्यूब और वेल्ड अखंडता का आकलन करने के लिए चपटा/रिवर्स-चपटा निरीक्षण का उपयोग किया जा सकता है।
7. फ्लेयरिंग टेस्ट
जहां लागू हो, फ्लेयरिंग परीक्षण ट्यूब की डक्टिलिटी और बनाने की गुणवत्ता का मूल्यांकन करता है।
8. आयामी निरीक्षण
प्रत्येक उत्पादन लॉट की जांच की जा सकती है:
बाहरी व्यास
- दीवार की मोटाई
- नालीदार पिच
- नालीदार गहराई
- ट्यूब की लंबाई
- सीधापन
- अंत स्थिति
- 9. दृश्य निरीक्षण
ट्यूब की सतह का निरीक्षण किया जाता है:
दरारें
- खरोंच
- पिट्स
- सतह दोष
- नालीदार क्षति
- वेल्डिंग असामान्यताएं
- 10. पीएमआई निरीक्षण
TP316L सामग्री के अतिरिक्त सत्यापन की आवश्यकता वाली परियोजनाओं के लिए पॉजिटिव मटेरियल आइडेंटिफिकेशन प्रदान किया जा सकता है।
सतह फिनिश
उपलब्ध सतह की स्थिति में शामिल हो सकते हैं:
एनील्ड और पिकलड
- ब्राइट एनील्ड
- मैकेनिकल पॉलिशड
- इलेक्ट्रोपॉलिशड
- कस्टमाइज्ड सतह फिनिश
- कंडेनसर और प्रक्रिया अनुप्रयोगों के लिए, द्रव, सफाई विधि, फाउलिंग प्रवृत्ति और स्वच्छता आवश्यकताओं के अनुसार उपयुक्त सतह की स्थिति का चयन किया जाना चाहिए।
ASTM A269 TP316L नालीदार ट्यूबों के लाभ
बढ़ी हुई हीट ट्रांसफर
नालीदार ज्यामिति अशांति और द्रव मिश्रण को बढ़ावा देती है, जो हीट-ट्रांसफर प्रदर्शन में सुधार कर सकती है।
संक्षारण प्रतिरोध
TP316L पारंपरिक 304/304L स्टेनलेस स्टील की तुलना में कई संक्षारक वातावरणों के प्रति बेहतर प्रतिरोध प्रदान करता है।
कम कार्बन ग्रेड
कम कार्बन सामग्री वेल्डिंग या थर्मल एक्सपोजर के बाद संवेदीकरण और संबंधित इंटरग्रेनुलर संक्षारण के जोखिम को कम करने में मदद करती है।
कॉम्पैक्ट हीट-एक्सचेंजर डिज़ाइन
बढ़ी हुई हीट ट्रांसफर संभावित रूप से डिजाइनरों को अधिक कॉम्पैक्ट हीट-ट्रांसफर सतह के साथ आवश्यक थर्मल ड्यूटी प्राप्त करने की अनुमति दे सकती है।
अच्छी फॉर्मेबिलिटी
TP316L अच्छी डक्टिलिटी प्रदान करता है, जिससे यह ट्यूब बनाने और नालीदारता प्रक्रियाओं के लिए उपयुक्त है।
अनुकूलन योग्य निर्माण
कंडेनसर डिज़ाइन आवश्यकताओं के अनुसार ट्यूब आयाम और नालीदार पैरामीटर का निर्माण किया जा सकता है।
हमारे ASTM A269 TP316L नालीदार ट्यूबों को क्यों चुनें?
हम
आयामी स्थिरता, ट्यूब अखंडता, संक्षारण प्रतिरोध, और विश्वसनीय हीट-ट्रांसफर प्रदर्शन पर ध्यान केंद्रित करते हुए नालीदार हीट-ट्रांसफर ट्यूबों का निर्माण करते हैं।वे विशेष रूप से कंडेनसर और हीट-एक्सचेंजर अनुप्रयोगों के लिए उपयुक्त हैं जहां पारंपरिक चिकनी ट्यूब थर्मल प्रदर्शन, उपकरण कॉम्पैक्टनेस, और संक्षारण प्रतिरोध के वांछित संतुलन प्रदान नहीं कर सकते हैं।
ट्यूब व्यास
- दीवार की मोटाई
- नालीदार पिच
- नालीदार गहराई
- ट्यूब की लंबाई
- सतह फिनिश
- अंत तैयारी
- परीक्षण आवश्यकताएं
- सामग्री प्रमाणन
- कंडेनसर निर्माताओं और ईपीसी ठेकेदारों के लिए, हम ग्राहक के चित्र, तकनीकी विनिर्देशों और लागू ASTM आवश्यकताओं के अनुसार ट्यूबों का निर्माण कर सकते हैं।
विशिष्ट उद्योग:
रासायनिक प्रसंस्करण, पेट्रोकेमिकल, तेल और गैस, प्रशीतन, एचवीएसी, समुद्री इंजीनियरिंग, जल उपचार, विलवणीकरण, खाद्य प्रसंस्करण, फार्मास्युटिकल प्रसंस्करण, और औद्योगिक हीट रिकवरी।उत्पाद सारांश
कंडेनसर के लिए नालीदार ट्यूब्स – ASTM A269 TP316L
बढ़ी हुई हीट-ट्रांसफर विशेषताओं, संक्षारण प्रतिरोध, कम-कार्बन स्टेनलेस-स्टील निर्माण, और अनुकूलन योग्य नालीदार ज्यामिति का एक संयोजन प्रदान करते हैं।वे विशेष रूप से कंडेनसर और हीट-एक्सचेंजर अनुप्रयोगों के लिए उपयुक्त हैं जहां पारंपरिक चिकनी ट्यूब थर्मल प्रदर्शन, उपकरण कॉम्पैक्टनेस, और संक्षारण प्रतिरोध के वांछित संतुलन प्रदान नहीं कर सकते हैं।
मांग वाले अनुप्रयोगों के लिए, ट्यूब आयाम और नालीदार ज्यामिति को केवल ट्यूब आकार के बजाय पूर्ण थर्मल और यांत्रिक डिजाइन के आधार पर चुना जाना चाहिए।
