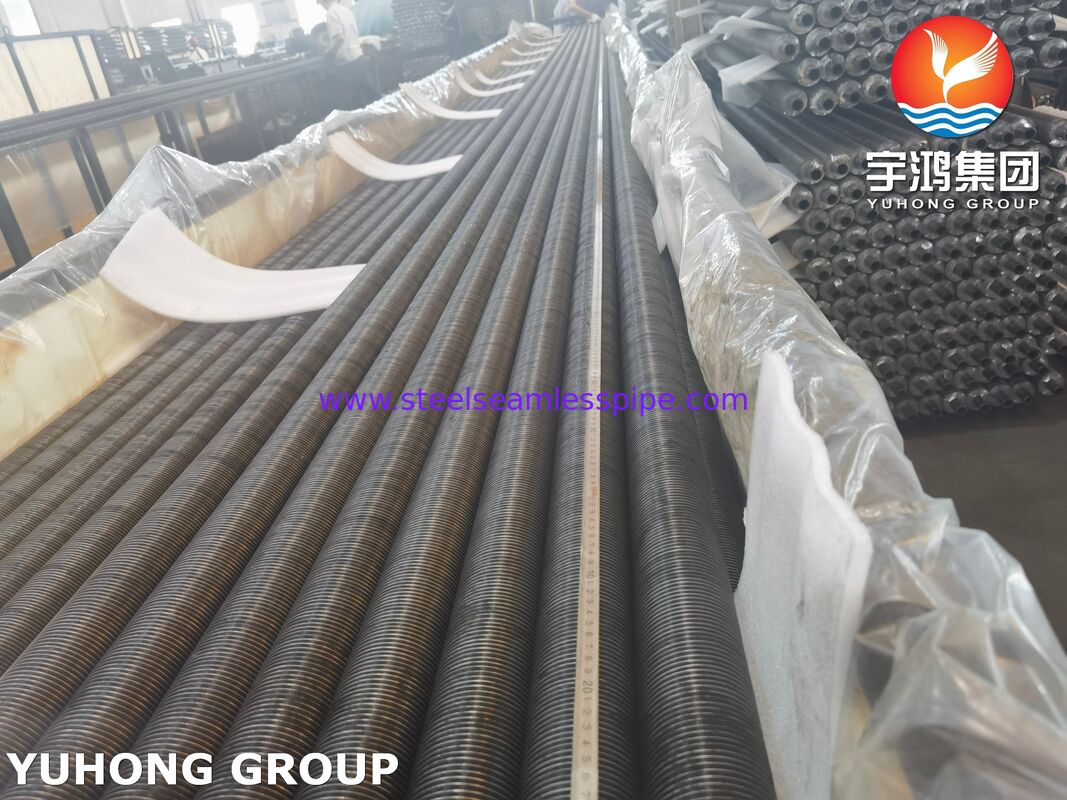

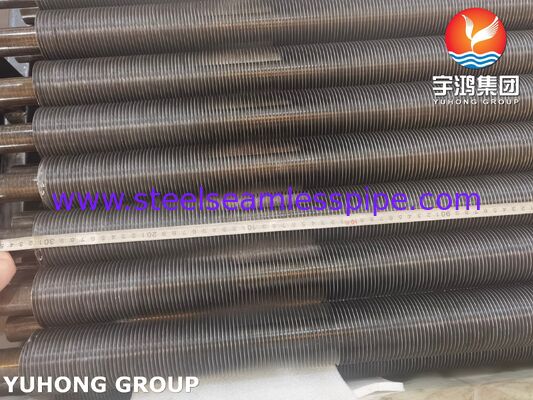

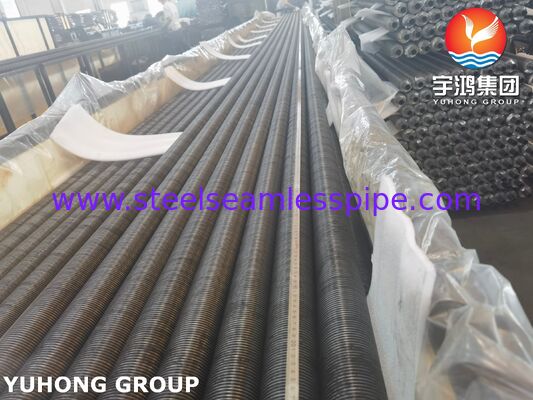

एयर-कूल्ड कंडेनसर (ACC) के लिए एम्बेडेड फिन्ड ट्यूब्स – ASME SA179
उत्पाद अवलोकन
एयर-कूल्ड कंडेनसर (ACC) के लिए एम्बेडेड फिन्ड ट्यूब्स एयर-कूल्ड कंडेनसर सिस्टम में एयर-साइड हीट-ट्रांसफर प्रदर्शन को बेहतर बनाने के लिए डिज़ाइन की गई हीट-ट्रांसफर ट्यूब्स हैं। एक सीमलेस ASME SA179 लो-कार्बन स्टील बेस ट्यूब और एक एम्बेडेड हेलिकल फिन कंस्ट्रक्शन के साथ निर्मित, ये ट्यूब्स ट्यूब वॉल और फिन के बीच एक विश्वसनीय थर्मल पाथ बनाए रखते हुए एक बड़ा बाहरी हीट-ट्रांसफर सतह प्रदान करती हैं।
ASME SA179, ASTM A179 का ASME-कोड समकक्ष है और हीट एक्सचेंजर, कंडेनसर और समान हीट-ट्रांसफर उपकरण के लिए सीमलेस, कोल्ड-ड्रॉन, लो-कार्बन स्टील ट्यूब्स को कवर करता है। यह स्पेसिफिकेशन ट्यूब के बाहरी व्यास को 1/8 से 3 इंच (3.2–76.2 मिमी)।
ACC अनुप्रयोगों के लिए, फिन को ट्यूब सतह में सटीक रूप से बने हेलिकल ग्रूव में यांत्रिक रूप से एम्बेड किया जाता है। ग्रूव बेस ट्यूब में बनाया जाता है, फिन स्ट्रिप को ग्रूव में डाला जाता है, और फिन को सुरक्षित करने के लिए ट्यूब को बाद में रोल किया जाता है। यह कंस्ट्रक्शन एक स्थिर फिन-टू-ट्यूब कनेक्शन बनाता है और एक बेयर ट्यूब की तुलना में काफी अधिक बाहरी सतह क्षेत्र प्रदान करता है।
हमारी SA179 एम्बेडेड फिन ट्यूब्स को ट्यूब व्यास, वॉल थिकनेस, फिन मटेरियल, फिन हाइट, फिन पिच, फिन थिकनेस, ट्यूब लेंथ, फिन डेंसिटी और सरफेस ट्रीटमेंट।
ACC सिस्टम में एम्बेडेड फिन्ड ट्यूब्स का उपयोग क्यों करें?
एयर-कूल्ड कंडेनसर बड़ी मात्रा में कूलिंग वाटर की आवश्यकता के बिना वायुमंडलीय हवा में भाप या प्रोसेस वेपर से गर्मी को अस्वीकार करते हैं। चूंकि हवा का हीट-ट्रांसफर गुणांक पानी की तुलना में काफी कम होता है, इसलिए एयर-साइड सतह क्षेत्र विशेष रूप से महत्वपूर्ण होता है।
एम्बेडेड फिन ट्यूब्स हीट एक्सचेंज के लिए उपलब्ध बाहरी सतह क्षेत्र को बढ़ाकर इस सीमा को संबोधित करती हैं।
मुख्य लाभों में शामिल हैं:
- बढ़ा हुआ एयर-साइड हीट-ट्रांसफर क्षेत्र
- ट्यूब वॉल से आसपास की हवा में कुशल हीट ट्रांसफर
- फिन और ट्यूब के बीच विश्वसनीय यांत्रिक अटैचमेंट
- ऑपरेशन के दौरान फिन के ढीले होने के प्रति अच्छा प्रतिरोध
- बड़े एयर-कूल्ड कंडेनसर असेंबली के लिए उपयुक्त
- कुशल कंडेनसेट या फ्लूइड फ्लो के लिए स्मूथ इंटरनल ट्यूब बोर
- फिन्ड-बंडल फैब्रिकेशन के लिए सुसंगत ट्यूब आयाम
- औद्योगिक पावर और प्रोसेस कूलिंग अनुप्रयोगों के लिए उपयुक्त
- विभिन्न एयर-साइड डिज़ाइन आवश्यकताओं के अनुकूल
- लो-कार्बन स्टील ट्यूब मटेरियल का लागत प्रभावी उपयोग
ACC डिजाइनरों के लिए, एयर वेलोसिटी, प्रेशर ड्रॉप, एम्बिएंट टेम्परेचर, हीट ड्यूटी, बंडल कॉन्फ़िगरेशन और स्वीकार्य फैन पावर के अनुसार फिन ज्योमेट्री को अनुकूलित किया जा सकता है।
एम्बेडेड फिन ट्यूब कंस्ट्रक्शन
एक विशिष्ट एम्बेडेड फिन ट्यूब में शामिल हैं:
1. बेस ट्यूब
सीमलेस, कोल्ड-ड्रॉन ASME SA179 लो-कार्बन स्टील ट्यूब।
2. हेलिकल ग्रूव
ट्यूब की बाहरी सतह के चारों ओर एक निरंतर ग्रूव यांत्रिक रूप से बनाया जाता है।
3. फिन स्ट्रिप
एक मेटैलिक फिन स्ट्रिप—आमतौर पर एल्यूमीनियम या अन्य एप्लिकेशन-चयनित मटेरियल—ग्रूव में डाली जाती है।
4. मैकेनिकल एम्बेडिंग
फिन को ट्यूब वॉल में मजबूती से लॉक करने के लिए फिन डालने के बाद ट्यूब को रोल किया जाता है।
5. फिनिश्ड फिन्ड ट्यूब
परिणामी असेंबली ट्यूब और फिन के बीच एक निरंतर मेटैलिक हीट-ट्रांसफर पाथ को बनाए रखते हुए एक बढ़ा हुआ बाहरी हीट-ट्रांसफर सतह प्रदान करती है।
एम्बेडेड-फिन कॉन्फ़िगरेशन विशेष रूप से उपयोगी होता है जहां फिन को निरंतर एयरफ्लो, कंपन, थर्मल साइक्लिंग और बार-बार ऑपरेटिंग स्थितियों के तहत यांत्रिक रूप से स्थिर रहना चाहिए।
विशिष्ट स्पेसिफिकेशन्स
| आइटम |
विशिष्ट स्पेसिफिकेशन |
| उत्पाद |
एम्बेडेड फिन्ड ट्यूब |
| एप्लीकेशन |
एयर-कूल्ड कंडेनसर (ACC) |
| बेस ट्यूब मटेरियल |
ASME SA179 / ASTM A179 |
| बेस ट्यूब टाइप |
सीमलेस, कोल्ड ड्रॉन |
| बेस ट्यूब OD |
लगभग 12.7–76.2 मिमी; अनुरोध पर अन्य आकार |
| ट्यूब वॉल थिकनेस |
लगभग 1.5–5.0 मिमी; प्रोजेक्ट पर निर्भर |
| ट्यूब लेंथ |
3,000–18,000 मिमी विशिष्ट; अनुरोध पर लंबी लंबाई |
| फिन टाइप |
एम्बेडेड / यांत्रिक रूप से ग्रूव्ड हेलिकल फिन |
| फिन मटेरियल |
एल्यूमीनियम अलॉय या अन्य निर्दिष्ट मटेरियल |
| फिन हाइट |
लगभग 6–25 मिमी |
| फिन थिकनेस |
लगभग 0.2–0.8 मिमी |
| फिन पिच |
लगभग 1.5–8.0 मिमी |
| फिन डेंसिटी |
लगभग 125–670 फिन्स/मी, डिज़ाइन के आधार पर |
| ट्यूब एंड्स |
प्लेन, बेवेल्ड, या प्रोजेक्ट स्पेसिफाइड |
| सरफेस फिनिश |
मिल फिनिश, क्लीन, कोटेड या स्पेसिफाइड फिनिश |
| इंस्पेक्शन |
आयामी, विजुअल, मटेरियल, मैकेनिकल और प्रेशर/NDT टेस्टिंग जैसा लागू हो |
| स्टैंडर्ड |
ASME SA179/SA179M; ASTM A179/A179M बेस ट्यूब आवश्यकताएं |
नोट: उपरोक्त फिन आयाम सामान्य इंजीनियरिंग रेंज का प्रतिनिधित्व करते हैं न कि SA179 में अनिवार्य मानों का। अंतिम ट्यूब और फिन ज्योमेट्री को ACC थर्मल और मैकेनिकल डिज़ाइन से स्थापित किया जाना चाहिए।
ASTM A179 स्वयं बेस ट्यूब को निर्दिष्ट करता है, न कि पूर्ण एम्बेडेड-फिन ज्योमेट्री को। इसलिए, फिन हाइट, पिच, थिकनेस, एम्बेडिंग डेप्थ और फिन मटेरियल सामान्यतः खरीदार के इंजीनियरिंग स्पेसिफिकेशन या फिन-ट्यूब निर्माता के डिज़ाइन द्वारा स्थापित किए जाते हैं। ASTM A179 को हीट एक्सचेंजर और कंडेनसर के लिए एक सीमलेस कोल्ड-ड्रॉन लो-कार्बन स्टील ट्यूब स्पेसिफिकेशन के रूप में पहचानता है।
ASME SA179 बेस ट्यूब मटेरियल
ASME SA179 सीमलेस कोल्ड-ड्रॉन लो-कार्बन स्टील हीट-एक्सचेंजर और कंडेनसर ट्यूब्स के लिए है। ट्यूब को सीमलेस प्रोसेस के बाद कोल्ड ड्राइंग द्वारा निर्मित किया जाता है, जिसमें अंतिम कोल्ड-ड्रॉ ऑपरेशन के बाद हीट ट्रीटमेंट किया जाता है।
लो-कार्बन कंपोजीशन अच्छी डक्टिलिटी और फॉर्मिंग कैरेक्टरिस्टिक्स प्रदान करता है, जो तब महत्वपूर्ण होते हैं जब ट्यूब सतह को ग्रूव किया जाता है और फिन के साथ यांत्रिक रूप से असेंबल किया जाता है।
रासायनिक संरचना
| एलिमेंट |
आवश्यकता, wt.% |
| कार्बन (C) |
0.06–0.18 |
| मैंगनीज (Mn) |
0.27–0.63 |
| फास्फोरस (P), अधिकतम। |
0.035 |
| सल्फर (S), अधिकतम। |
0.035 |
ये सीमाएं A179/A179M मटेरियल आवश्यकताओं के अनुरूप हैं; SA179 कोड अनुप्रयोगों के लिए संबंधित ASME पदनाम है।
मैकेनिकल प्रॉपर्टीज
SA179/A179 बेस ट्यूब्स के लिए विशिष्ट न्यूनतम मैकेनिकल आवश्यकताएं हैं:
| प्रॉपर्टी |
आवश्यकता |
| तन्य शक्ति |
≥ 325 MPa (47,000 psi) |
| यील्ड स्ट्रेंथ |
≥ 180 MPa (26,000 psi) |
| 50 मिमी में बढ़ाव |
≥ 35% |
| कठोरता |
≤ 72 HRB |
अपेक्षाकृत उच्च बढ़ाव की आवश्यकता एक ट्यूब के लिए उपयोगी है जो कोल्ड-ड्रॉइंग और फिन-ट्यूब निर्माण के दौरान बाद की यांत्रिक प्रोसेसिंग से गुजरती है।
निर्माण प्रक्रिया
SA179 एम्बेडेड फिन ट्यूब्स के लिए हमारी विशिष्ट निर्माण अनुक्रम में शामिल हैं:
1. सीमलेस ट्यूब उत्पादन
SA179 सीमलेस लो-कार्बन स्टील ट्यूब लागू मटेरियल स्पेसिफिकेशन के अनुसार निर्मित और आपूर्ति की जाती है।
2. कोल्ड ड्राइंग और हीट ट्रीटमेंट
बेस ट्यूब को आवश्यक आयाम और सतह की स्थिति प्राप्त करने के लिए कोल्ड ड्रॉ किया जाता है। A179 को अंतिम कोल्ड-ड्रॉ पास के बाद हीट ट्रीटमेंट की आवश्यकता होती है।
3. ट्यूब इंस्पेक्शन
बेस ट्यूब्स को आयामी सटीकता, सतह की स्थिति, मटेरियल पहचान और लागू मैकेनिकल आवश्यकताओं के लिए इंस्पेक्ट किया जाता है।
4. हेलिकल ग्रूविंग
ट्यूब के बाहरी व्यास पर एक नियंत्रित हेलिकल ग्रूव बनाया जाता है।
5. फिन इंसर्शन
फिन स्ट्रिप को हेलिकल ग्रूव के अंदर सटीक रूप से स्थित किया जाता है।
6. फिन एम्बेडिंग
मैकेनिकल रोलिंग ट्यूब मटेरियल को फिन रूट के चारों ओर धकेलती है, जिससे फिन ग्रूव में सुरक्षित हो जाती है।
7. फिन ज्योमेट्री कंट्रोल
फिन हाइट, पिच, थिकनेस, एम्बेडिंग कंडीशन और समग्र व्यास को स्वीकृत ड्राइंग के मुकाबले जांचा जाता है।
8. अंतिम इंस्पेक्शन
फिनिश्ड ट्यूब्स को आयामी सटीकता, फिन अटैचमेंट, सतह की स्थिति, सीधापन और अन्य प्रोजेक्ट-विशिष्ट आवश्यकताओं के लिए इंस्पेक्ट किया जाता है।
इंस्पेक्शन और टेस्टिंग
गुणवत्ता नियंत्रण में मटेरियल स्पेसिफिकेशन द्वारा आवश्यक बेस-ट्यूब टेस्टिंग और फिनिश्ड फिन्ड ट्यूब के अतिरिक्त इंस्पेक्शन दोनों शामिल हो सकते हैं।
1. रासायनिक विश्लेषण
निर्दिष्ट SA179 केमिस्ट्री के अनुपालन को सत्यापित करने के लिए हीट एनालिसिस और, जहां खरीद आदेश द्वारा आवश्यक हो, प्रोडक्ट एनालिसिस किया जाता है।
A179 खरीद आदेश द्वारा अनुरोध किए जाने पर प्रोडक्ट एनालिसिस के लिए प्रदान करता है, जिसमें ट्यूब की मात्रा या हीट पहचान के आधार पर सैंपलिंग प्रावधान शामिल हैं।
2. टेन्साइल टेस्ट
टेन्साइल टेस्टिंग सत्यापित करती है:
- तन्य शक्ति
- यील्ड स्ट्रेंथ
- बढ़ाव
परिणामों की तुलना निर्दिष्ट SA179 मैकेनिकल आवश्यकताओं से की जाती है।
3. हार्डनेस टेस्ट
बेस ट्यूब निर्दिष्ट हार्डनेस रेंज के भीतर बनी रहे, यह सत्यापित करने के लिए रॉकवेल हार्डनेस टेस्टिंग की जा सकती है।
4. फ्लैटनिंग टेस्ट
एक फ्लैटनिंग टेस्ट ट्यूब की डक्टिलिटी और अस्वीकार्य क्रैकिंग के बिना विरूपण का सामना करने की क्षमता का मूल्यांकन करता है। A179 में निर्दिष्ट मैकेनिकल टेस्ट्स में फ्लैटनिंग टेस्टिंग शामिल है।
5. फ्लेरिंग टेस्ट
फ्लेरिंग टेस्ट नियंत्रित विस्तार के दौरान ट्यूब की डक्टिलिटी और क्रैकिंग के प्रतिरोध का मूल्यांकन करता है।
6. फ्लैंज टेस्ट
फ्लेरिंग टेस्ट के विकल्प के रूप में निर्दिष्ट होने पर, फ्लैंज टेस्टिंग लागू आवश्यकताओं के अनुसार की जा सकती है।
7. हाइड्रोस्टैटिक टेस्ट
हाइड्रोस्टैटिक टेस्टिंग प्रेशर इंटीग्रिटी को सत्यापित करने और ट्यूब वॉल के माध्यम से लीकेज की पहचान करने के लिए उपयोग की जाती है।
8. नॉन-डिस्ट्रक्टिव एग्जामिनेशन
खरीद स्पेसिफिकेशन के आधार पर, एडी-करंट टेस्ट या अन्य लागू NDT जैसे नॉन-डिस्ट्रक्टिव एग्जामिनेशन को शामिल किया जा सकता है।
ASTM A179 और इसकी संबंधित सामान्य आवश्यकताएं हार्डनेस, फ्लैटनिंग, फ्लेरिंग, फ्लैंज और हाइड्रोस्टैटिक टेस्टिंग जैसे परीक्षणों का संदर्भ देती हैं; A450/A450 में नॉन-डिस्ट्रक्टिव टेस्टिंग के लिए भी प्रावधान शामिल हैं।

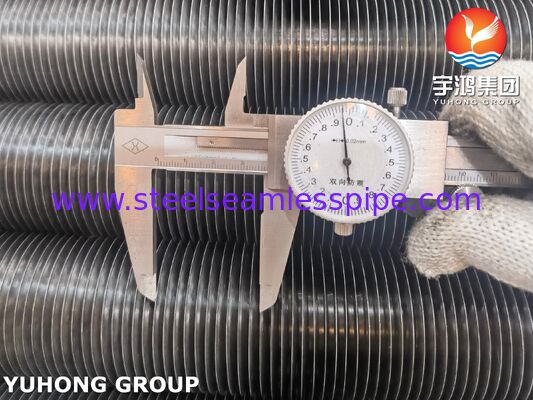

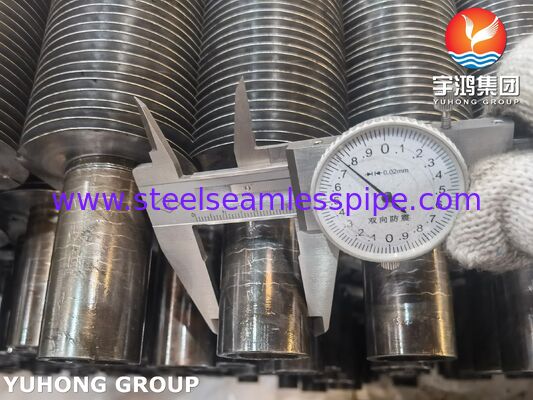

9. आयामी इंस्पेक्शन
फिनिश्ड एम्बेडेड फिन ट्यूब्स का इंस्पेक्शन किया जा सकता है:
- ट्यूब OD
- ट्यूब वॉल थिकनेस
- समग्र फिन डायमीटर
- फिन हाइट
- फिन पिच
- फिन थिकनेस
- फिन एम्बेडिंग डेप्थ
- ट्यूब लेंथ
- सीधापन
- फिन-टू-ट्यूब अटैचमेंट
10. विजुअल इंस्पेक्शन
फिनिश्ड प्रोडक्ट का विजुअल इंस्पेक्शन किया जाता है:
- क्षतिग्रस्त फिन्स
- ढीले या उठे हुए फिन्स
- अनियमित फिन पिच
- अत्यधिक सतह दोष
- ग्रूव दोष
- एंड डैमेज
- जंग या संदूषण
A179 स्पेसिफिकेशन में फिनिश्ड बेस ट्यूब्स को स्केल से मुक्त होने की भी आवश्यकता होती है, हालांकि मामूली ऑक्सीकरण को स्केल नहीं माना जाता है।
एयर-कूल्ड कंडेनसर के लिए लाभ
उन्नत एयर-साइड हीट ट्रांसफर
फिन कूलिंग एयर के लिए उपलब्ध बाहरी हीट-ट्रांसफर सतह को बहुत बढ़ा देता है।
मजबूत फिन अटैचमेंट
एम्बेडेड कंस्ट्रक्शन फिन को ट्यूब में यांत्रिक रूप से लॉक करता है, जिससे थर्मल साइक्लिंग और कंपन के दौरान संपर्क बनाए रखने में मदद मिलती है।
बड़े ACC बंडलों के लिए उपयुक्त
कॉन्फ़िगरेशन को लंबी ट्यूब लंबाई में निर्मित किया जा सकता है और बड़े कंडेनसर असेंबली के लिए अनुकूलित किया जा सकता है।
अच्छी ट्यूब-साइड फ्लो कैरेक्टरिस्टिक्स
सीमलेस SA179 बेस ट्यूब कंडेनसर सेवा के लिए उपयुक्त एक स्मूथ इंटरनल पैसेज प्रदान करता है।
लचीला फिन डिज़ाइन
थर्मल डिज़ाइन और स्वीकार्य एयर-साइड प्रेशर ड्रॉप के अनुसार फिन हाइट, पिच और मटेरियल को समायोजित किया जा सकता है।
किफायती लो-कार्बन स्टील बेस
SA179 कंडेनसर और हीट-एक्सचेंजर ट्यूब अनुप्रयोगों के लिए एक व्यावहारिक लो-कार्बन स्टील विकल्प प्रदान करता है।
अनुप्रयोग
ASME SA179 एम्बेडेड फिन्ड ट्यूब्स विभिन्न एयर-कूल्ड हीट-ट्रांसफर सिस्टम के लिए उपयुक्त हैं, जिनमें शामिल हैं:
- एयर-कूल्ड कंडेनसर (ACC)
- पावर प्लांट ACC सिस्टम
- स्टीम टर्बाइन एग्जॉस्ट कंडेनसेशन सिस्टम
- औद्योगिक एयर-कूल्ड कंडेनसर
- प्रोसेस एयर कूलर
- एयर-कूल्ड हीट एक्सचेंजर
- वेस्ट-हीट कूलिंग सिस्टम
- पेट्रोकेमिकल प्रोसेस कूलिंग
- रिफाइनरी कूलिंग सिस्टम
- बड़े फोर्स-ड्राफ्ट और इंड्यूस्ड-ड्राफ्ट एयर-कूल्ड यूनिट्स
पावर-जेनरेशन ACC सिस्टम के लिए, फिन्ड ट्यूब को सामान्यतः बड़े ट्यूब बंडलों में स्थापित किया जाता है। गर्म एग्जॉस्ट स्टीम या कंडेनसेट-साइड फ्लूइड ट्यूब वॉल के माध्यम से फिन में गर्मी स्थानांतरित करता है, जबकि पंखे बाहरी फिन सतह पर वायुमंडलीय हवा को मजबूर या प्रेरित करते हैं।
कस्टम निर्माण
हम ग्राहक ड्राइंग, थर्मल गणना या प्रोजेक्ट स्पेसिफिकेशन्स के अनुसार एम्बेडेड फिन्ड ट्यूब्स का निर्माण कर सकते हैं।
विशिष्ट अनुकूलन योग्य पैरामीटर शामिल हैं:
- बेस ट्यूब मटेरियल
- ट्यूब आउटसाइड डायमीटर
- ट्यूब वॉल थिकनेस
- ट्यूब लेंथ
- फिन मटेरियल
- फिन हाइट
- फिन थिकनेस
- फिन पिच
- फिन डेंसिटी
- फिनिंग डायरेक्शन
- एम्बेडेड डेप्थ
- समग्र फिन डायमीटर
- ट्यूब-एंड कॉन्फ़िगरेशन
- सरफेस ट्रीटमेंट
- पैकेजिंग आवश्यकताएं
- इंस्पेक्शन और डॉक्यूमेंटेशन आवश्यकताएं
खरीद आदेश के अनुसार इंस्पेक्शन डॉक्यूमेंटेशन की आपूर्ति की जा सकती है, जिसमें मटेरियल सर्टिफिकेट, आयामी इंस्पेक्शन रिकॉर्ड, मैकेनिकल टेस्ट परिणाम और लागू NDT/प्रेशर-टेस्ट रिकॉर्ड शामिल हैं।
खरीदारों के लिए अनुशंसित उत्पाद विवरण
एयर-कूल्ड कंडेनसर (ACC) के लिए एम्बेडेड फिन्ड ट्यूब्स, ASME SA179 , सीमलेस कोल्ड-ड्रॉन लो-कार्बन स्टील ट्यूब्स को यांत्रिक रूप से एम्बेडेड हेलिकल फिन्स के साथ जोड़ते हैं ताकि एयर-साइड हीट-ट्रांसफर क्षेत्र और विश्वसनीय फिन-टू-ट्यूब संपर्क प्रदान किया जा सके। इन्हें एयर-कूल्ड कंडेनसर और हीट-एक्सचेंजर अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां कुशल हीट रिजेक्शन, आयामी स्थिरता और टिकाऊ फिन अटैचमेंट की आवश्यकता होती है।
SA179 बेस ट्यूब सीमलेस कोल्ड-ड्रॉन लो-कार्बन स्टील हीट-एक्सचेंजर और कंडेनसर ट्यूब्स के लिए आवश्यकताओं के अनुरूप है, जबकि फिनिश्ड फिन ज्योमेट्री को ACC सिस्टम की थर्मल, मैकेनिकल और इंस्टॉलेशन आवश्यकताओं को पूरा करने के लिए इंजीनियर किया जा सकता है।
