ड्राई कूलर के लिए एक्सट्रूडेड फिन्ड ट्यूब्स – ASME SB163 UNS N08825

मिश्र धातु से निर्मितASME SB163 UNS N08825 (इन्कोलोय 825) बेस ट्यूब्स को मांग वाले एयर-कूल्ड हीट-ट्रांसफर अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ संक्षारण प्रतिरोध, यांत्रिक अखंडता और विश्वसनीय दीर्घकालिक संचालन महत्वपूर्ण हैं।

UNS N08825 टाइटेनियम स्थिरीकरण के साथ एक निकल-लौह-क्रोमियम-मोलिब्डेनम-तांबा मिश्र धातु है। क्रोमियम, मोलिब्डेनम, तांबा और निकल का इसका संयोजन संक्षारक वातावरण की एक विस्तृत श्रृंखला के लिए मजबूत प्रतिरोध प्रदान करता है। ड्राई-कूलर सेवा के लिए, इस मिश्र धातु का चयन तब किया जा सकता है जब हीट-ट्रांसफर उपकरण को पारंपरिक कार्बन-स्टील या स्टेनलेस-स्टील ट्यूबिंग की तुलना में उच्च स्तर के संक्षारण प्रतिरोध की आवश्यकता होती है।

हमारी एक्सट्रूडेड फिन्ड ट्यूब्स निर्दिष्ट N08825 बेस ट्यूब पर यांत्रिक रूप से बंधे हुए एल्यूमीनियम स्लीव या फिन सामग्री का उपयोग करती हैं। एक्सट्रूज़न प्रक्रिया फिन और ट्यूब के बीच एक घनिष्ठ और निरंतर संपर्क बनाती है, जो ट्यूब की दीवार से आसपास की हवा तक एक कुशल थर्मल-ट्रांसफर पथ प्रदान करती है।

परिणामी ट्यूब असेंबली ड्राई कूलर, एयर-कूल्ड हीट एक्सचेंजर, एयर-कूल्ड कंडेनसर, प्रोसेस कूलर और अन्य फोर्स्ड- या इंड्यूस्ड-ड्राफ्ट एयर-कूलिंग उपकरणतन्य शक्ति

उत्पाद हाइलाइट्स

• बेस ट्यूब सामग्री: ASME SB163 UNS N08825
• मिश्र धातु: निकल-लौह-क्रोमियम-मोलिब्डेनम-तांबा मिश्र धातु 825
• सामान्य नाम: इन्कोलोय 825
• ट्यूब प्रकार: सीमलेस निकल-मिश्र धातु ट्यूब
• फिन प्रकार: एक्सट्रूडेड / बॉन्डेड एल्यूमीनियम फिन
• अनुप्रयोग: ड्राई कूलर और एयर-कूल्ड हीट-ट्रांसफर उपकरण
• विनिर्माण: बेस ट्यूब पर यांत्रिक एक्सट्रूज़न
• फिन-टू-ट्यूब संपर्क: निर्दिष्ट निर्माण के आधार पर निरंतर धातुकर्म/यांत्रिक संपर्क
• हीट ट्रांसफर: एयर-साइड हीट ट्रांसफर के लिए उच्च बाहरी सतह क्षेत्र
• सेवा लाभ: संक्षारण-प्रतिरोधी बेस ट्यूब उच्च-चालकता वाले एल्यूमीनियम फिन के साथ संयुक्त
• आपूर्ति प्रपत्र: सीधी लंबाई; फिनिश असेंबली को परियोजना की आवश्यकताओं के अनुसार आपूर्ति की जा सकती है

ASME/ASTM B163 कंडेनसर और हीट-एक्सचेंजर अनुप्रयोगों के लिए सीमलेस निकल और निकल-मिश्र धातु ट्यूबों को कवर करता है और निर्दिष्ट मिश्र धातुओं में UNS N08825 को शामिल करता है।

ड्राई-कूलर फिन्ड ट्यूब्स के लिए UNS N08825 का उपयोग क्यों करें?

ड्राई कूलर कुशल एयर-साइड हीट ट्रांसफर पर बहुत अधिक निर्भर करते हैं। क्योंकि हवा में पानी की तुलना में अपेक्षाकृत कम तापीय चालकता होती है, इसलिए आम तौर पर एक बड़े बाहरी हीट-ट्रांसफर सतह की आवश्यकता होती है। एक्सट्रूडेड फिन एक कॉम्पैक्ट हीट-एक्सचेंजर कॉन्फ़िगरेशन बनाए रखते हुए प्रभावी बाहरी सतह क्षेत्र को काफी बढ़ाते हैं।

UNS N08825 बेस ट्यूब विशेष रूप से उपयोगी है जहाँ ट्यूब-साइड वातावरण हीट एक्सचेंजर को संक्षारक मीडिया के संपर्क में ला सकता है या जहाँ संवर्धित मिश्र धातु प्रदर्शन की आवश्यकता होती है।मिश्र धातु में लगभग 38-46% निकल, 19.5-23.5% क्रोमियम, 2.5-3.5% मोलिब्डेनम, और 1.5-3.0% तांबा

होता है, जिसमें स्थिरीकरण के लिए टाइटेनियम जोड़ा जाता है।संक्षारण-प्रतिरोधी N08825 ट्यूब और उच्च-चालकता वाले एक्सट्रूडेड एल्यूमीनियम फिन का संयोजन उन अनुप्रयोगों के लिए एक व्यावहारिक समाधान प्रदान करता है जिन्हें ट्यूब-साइड संक्षारण प्रतिरोध और कुशल एयर-साइड हीट डिसिपेशन दोनों की आवश्यकता होती है।

विशिष्ट अनुप्रयोगहमारी ASME SB163 UNS N08825 एक्सट्रूडेड फिन्ड ट्यूब्स को इसके लिए इंजीनियर किया जा सकता है:तन्य शक्ति

बंद-लूप कूलिंग सिस्टम में उपयोग किया जाता है जहाँ प्रक्रिया द्रव या पानी/ग्लाइकोल मिश्रण को सीधे पानी के वाष्पीकरण के बजाय परिवेशी हवा द्वारा ठंडा किया जाता है।

2. एयर-कूल्ड हीट एक्सचेंजर

उपकरणों के लिए उपयुक्त जहाँ गर्मी को प्रक्रिया द्रव से वायुमंडलीय हवा में फिन्ड ट्यूब बंडलों के माध्यम से स्थानांतरित करने की आवश्यकता होती है।

3. औद्योगिक प्रक्रिया कूलिंग

रासायनिक और प्रक्रिया उद्योगों के लिए निर्दिष्ट किया जा सकता है जहाँ संक्षारण प्रतिरोध एक महत्वपूर्ण विचार है।

4. पावर और एनर्जी सिस्टम

सहायक कूलिंग सिस्टम और अन्य एयर-कूल्ड हीट-ट्रांसफर उपकरणों पर लागू होता है जहाँ मिश्र धातु चयन ऑपरेटिंग वातावरण द्वारा निर्धारित होता है।

5. संक्षारण-संवेदनशील कूलिंग सिस्टम

UNS N08825 पर विचार किया जा सकता है जहाँ पारंपरिक स्टेनलेस-स्टील या कार्बन-स्टील ट्यूब सामग्री वांछित संक्षारण प्रतिरोध प्रदान नहीं कर सकती है।

एक्सट्रूडेड फिन ट्यूब निर्माण

एक एक्सट्रूडेड फिन्ड ट्यूब में सामान्यतः शामिल होता है:

UNS N08825 सीमलेस बेस ट्यूब + एल्यूमीनियम फिन स्लीव + एक्सट्रूडेड फिन प्रोफाइल

विनिर्माण के दौरान, एक एल्यूमीनियम ट्यूब या स्लीव को बेस ट्यूब के चारों ओर रखा जाता है और फिन बनाने के लिए यांत्रिक रूप से एक्सट्रूड किया जाता है। एक्सट्रूज़न प्रक्रिया फिन सामग्री को ट्यूब सतह के साथ कसकर जोड़ती है।

यह निर्माण कई महत्वपूर्ण लाभ प्रदान करता है:

बड़ा बाहरी हीट-ट्रांसफर क्षेत्र

कुशल ट्यूब-टू-फिन हीट कंडक्शन

मजबूत यांत्रिक अटैचमेंट

• फिन ढीला होने के प्रति अच्छा प्रतिरोध
• सुसंगत फिन ज्यामिति
• कॉम्पैक्ट हीट-एक्सचेंजर डिजाइन
• उच्च-मात्रा वाले एयर-साइड हीट ट्रांसफर के लिए उपयुक्त
• ड्राई कूलर के लिए, आवश्यक थर्मल ड्यूटी, हवा का वेग, दबाव ड्रॉप, परिवेशी स्थितियां और यांत्रिक आवश्यकताओं के अनुसार सटीक फिन ऊंचाई, मोटाई, पिच, प्रति इकाई लंबाई फिन की संख्या और एल्यूमीनियम मिश्र धातु का चयन किया जाना चाहिए।
• फिन्ड ट्यूब्स को फोर्स्ड-ड्राफ्ट या इंड्यूस्ड-ड्राफ्ट एयर-कूलिंग उपकरण में शामिल किया जा सकता है।
• ASME SB163 ट्यूब विनिर्देश सीमलेस निकल और निकल-मिश्र धातु ट्यूबों को

3 इंच (76.2 मिमी) बाहरी व्यास तक

कवर करता है, जिसमें निर्दिष्ट दीवार-मोटाई सीमाएं होती हैं।

ड्राई कूलर में उपयोग की जाने वाली एक्सट्रूडेड फिन्ड ट्यूब्स के लिए, आम तौर पर इंजीनियर बेस-ट्यूब आकार में शामिल हैं:वस्तुविशिष्ट सीमा

बेस ट्यूब ओडी

ASME SB163 UNS N08825 की रासायनिक संरचनाUNS N08825 के लिए विशिष्ट निर्दिष्ट रासायनिक आवश्यकताएं शामिल हैं:

तत्व

आवश्यकता, %

निकल (Ni)

गुण

विशिष्ट न्यूनतम आवश्यकता

तन्य शक्ति586 MPaयील्ड स्ट्रेंथ, 0.2% ऑफसेट

तैयार फिन्ड-ट्यूब चरण

दोनों पर किया जा सकता है।

1. रासायनिक विश्लेषणUNS N08825 संरचना को सत्यापित करने के लिए सकारात्मक सामग्री पहचान और/या प्रयोगशाला रासायनिक विश्लेषण किया जा सकता है।2. तन्य परीक्षणतन्य परीक्षण सत्यापित करता है:तन्य शक्ति

यील्ड स्ट्रेंथ

दीर्घीकरण

ये ASTM B163 द्वारा संबोधित यांत्रिक आवश्यकताओं में से हैं।

3. कठोरता परीक्षण

• रॉकवेल कठोरता परीक्षण लागू विनिर्देश के अनुसार किया जा सकता है।
• 4. हाइड्रोस्टेटिक परीक्षण
• बेस ट्यूब में रिसाव या दबाव-धारण दोषों की पहचान करने के लिए हाइड्रोस्टेटिक परीक्षण निर्दिष्ट किया जा सकता है।

5. एडी करंट / नॉनडिस्ट्रक्टिव इलेक्ट्रिक टेस्टिंग

सीमलेस निकल-मिश्र धातु ट्यूबिंग में असंततता की पहचान करने के लिए नॉनडिस्ट्रक्टिव इलेक्ट्रिकल परीक्षा लागू की जा सकती है। लागू ट्यूब मानक नॉनडिस्ट्रक्टिव परीक्षण आवश्यकताओं और प्रक्रियाओं को निर्दिष्ट करते हैं।

6. आयामी निरीक्षण

तैयार ट्यूबों की जाँच की जा सकती है:

ट्यूब बाहरी व्यास

दीवार की मोटाई

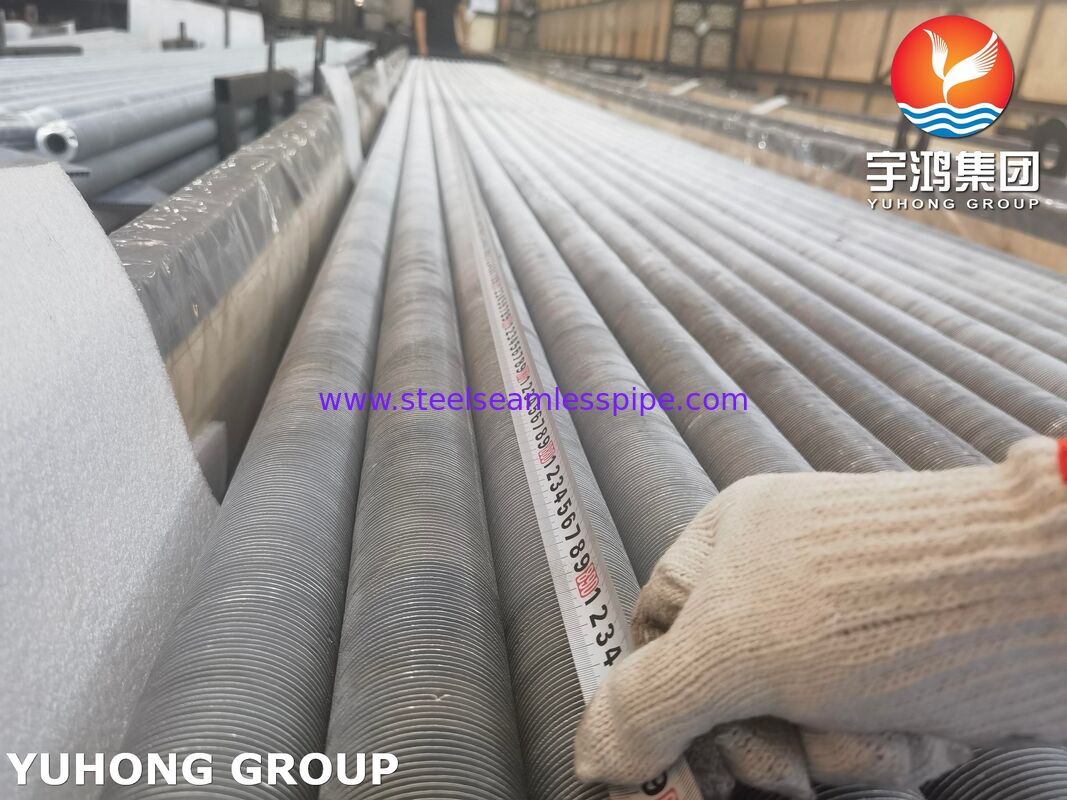

ट्यूब लंबाई

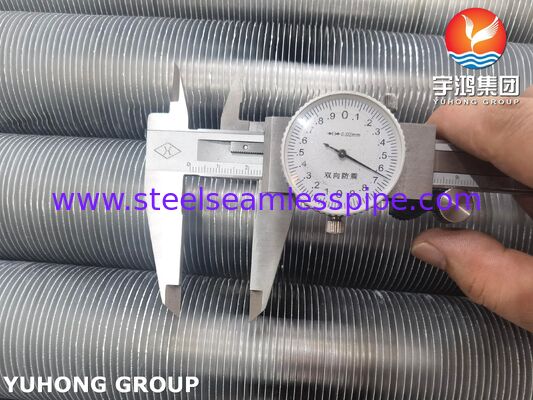

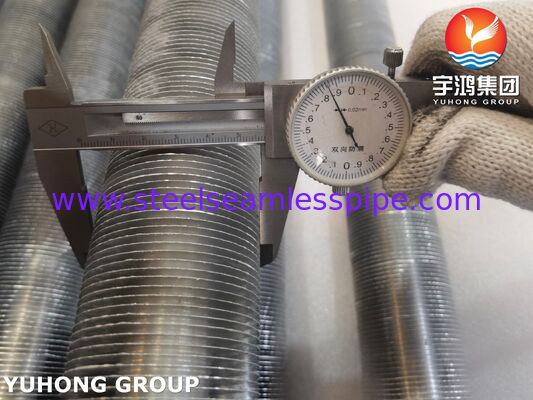

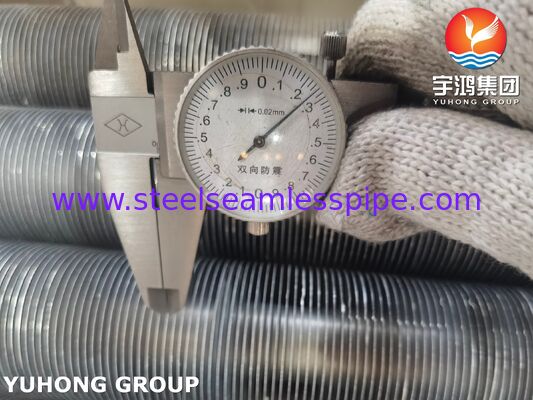

फिन बाहरी व्यास

फिन ऊंचाई

• फिन मोटाई
• फिन पिच
• फिन समरूपता
• समग्र सीधापन
• 7. फिन बॉन्ड / संपर्क निरीक्षण
• एल्यूमीनियम फिन और N08825 बेस ट्यूब के बीच उचित यांत्रिक जुड़ाव को सत्यापित करने के लिए एक्सट्रूज़न प्रक्रिया और तैयार असेंबली का निरीक्षण किया जा सकता है।
• 8. दृश्य और सतह निरीक्षण
• ट्यूब और फिन सतहों का दृश्य दोषों, डेंट, दरारों, अत्यधिक खरोंच, विकृति, फिन क्षति और अन्य विनिर्माण असामान्यताओं के लिए निरीक्षण किया जाता है।
• 9. पीएमआई निरीक्षण

बेस ट्यूब UNS N08825 के अनुरूप है, इसकी पुष्टि करने के लिए जहां आवश्यक हो, सकारात्मक सामग्री पहचान की पेशकश की जा सकती है।

विनिर्माण प्रक्रिया

हमारा विशिष्ट विनिर्माण मार्ग है:

UNS N08825 सीमलेस ट्यूब → आने वाला निरीक्षण → सतह की तैयारी → एल्यूमीनियम स्लीव असेंबली → एक्सट्रूज़न → फिन निर्माण → आयामी निरीक्षण → फिन/ट्यूब बॉन्डिंग निरीक्षण → कटाई → अंतिम निरीक्षण → पैकिंग

समान फिन ज्यामिति और एल्यूमीनियम फिन और निकल-मिश्र धातु ट्यूब के बीच घनिष्ठ संपर्क प्राप्त करने के लिए एक्सट्रूज़न प्रक्रिया को सावधानीपूर्वक नियंत्रित किया जाता है।

बड़े ड्राई-कूलर परियोजनाओं के लिए, फिन ज्यामिति को इसके अनुसार अनुकूलित किया जा सकता है:

आवश्यक हीट-ट्रांसफर क्षमता

एयर-साइड दबाव ड्रॉप

पंखे की क्षमता

डिजाइन हवा का तापमान

प्रक्रिया-द्रव तापमान

• ट्यूब-साइड दबाव
• ट्यूब व्यवस्था
• आवश्यक संक्षारण प्रतिरोध
• समग्र बंडल आयाम
• हमारी ASME SB163 N08825 एक्सट्रूडेड फिन्ड ट्यूब्स के लाभ
• संक्षारण-प्रतिरोधी बेस ट्यूब
• UNS N08825 मांग वाले वातावरण के लिए एक निकल-मिश्र धातु समाधान प्रदान करता है।
• उच्च एयर-साइड हीट-ट्रांसफर दक्षता
• एक्सट्रूडेड फिन हीट ट्रांसफर के लिए उपलब्ध बाहरी सतह क्षेत्र को बढ़ाते हैं।

मजबूत फिन-टू-ट्यूब संपर्क

एक्सट्रूज़न प्रक्रिया फिन और ट्यूब के बीच घनिष्ठ यांत्रिक संपर्क प्रदान करती है।
कॉम्पैक्ट हीट-एक्सचेंजर डिजाइन

एक बड़ा प्रभावी सतह क्षेत्र अपेक्षाकृत कॉम्पैक्ट बंडल के भीतर उच्च हीट-ट्रांसफर क्षमता की अनुमति देता है।
अनुकूलन योग्य ज्यामिति

ट्यूब व्यास, दीवार की मोटाई, फिन ऊंचाई, पिच, मोटाई और समग्र लंबाई को परियोजना की आवश्यकताओं के अनुसार निर्मित किया जा सकता है।
इंजीनियर्ड ड्राई-कूलर सिस्टम के लिए उपयुक्त

फिन्ड ट्यूब्स को फोर्स्ड-ड्राफ्ट या इंड्यूस्ड-ड्राफ्ट एयर-कूलिंग उपकरण में शामिल किया जा सकता है।
गुणवत्ता प्रलेखन

अनुरोध पर, आपूर्ति पैकेज में शामिल हो सकते हैं:
सामग्री परीक्षण प्रमाण पत्र (MTC)

रासायनिक विश्लेषण रिपोर्ट
यांत्रिक परीक्षण रिपोर्ट

आयामी निरीक्षण रिपोर्ट

हाइड्रोस्टेटिक परीक्षण रिपोर्ट

• एडी-करंट/एनडीटी रिपोर्ट
• पीएमआई रिपोर्ट
• फिन आयामी निरीक्षण रिकॉर्ड
• अनुरूपता का प्रमाण पत्र
• तृतीय-पक्ष निरीक्षण प्रलेखन
• पैकिंग सूची और पता लगाने की क्षमता रिकॉर्ड
• परियोजना पता लगाने की क्षमता के लिए कच्चे N08825 ट्यूब से तैयार फिन्ड-ट्यूब उत्पादन तक हीट नंबर बनाए रखे जा सकते हैं।
• उत्पाद विनिर्देश सारांश
• पैरामीटर
• विनिर्देश
• उत्पाद

ड्राई कूलर के लिए एक्सट्रूडेड फिन्ड ट्यूब्स

बेस ट्यूब मानक
