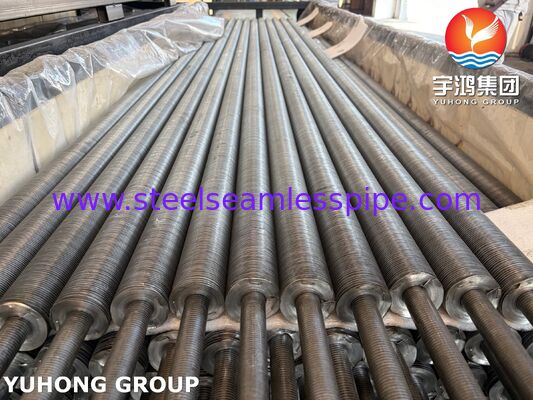

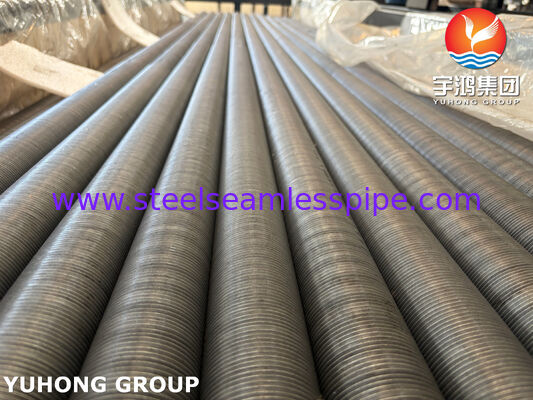

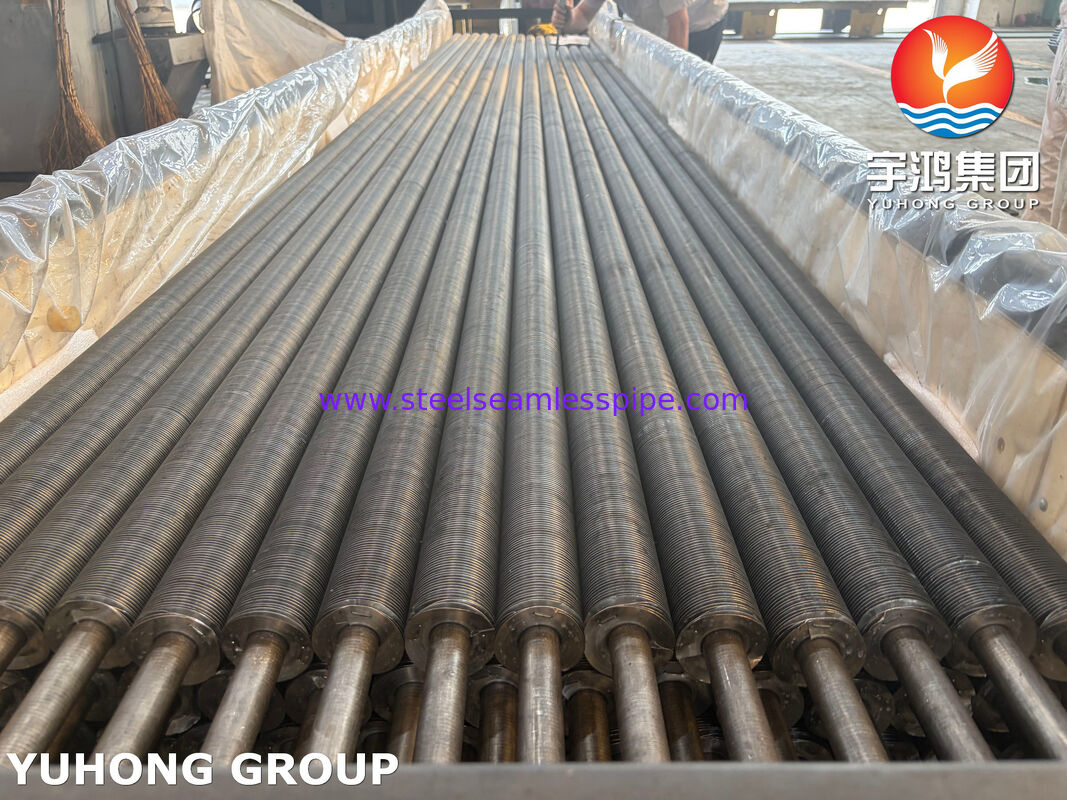

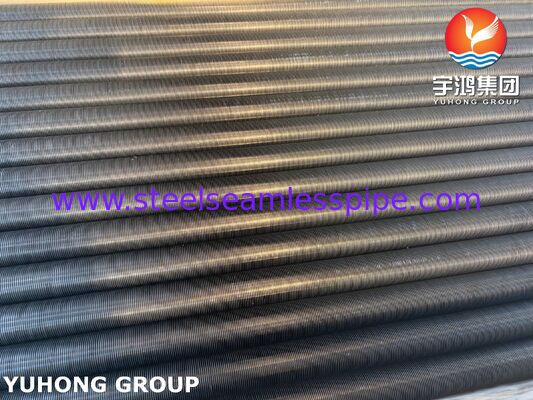

एयर कूलर और एएसीएचई के लिए घाव फिन ट्यूब — एएसटीएम ए179
उत्पाद अवलोकन
एयर कूलर के लिए हमारी घाव फिन ट्यूब, एएसटीएम ए179 सीमलेस लो-कार्बन स्टील ट्यूब के साथ निर्मित, एयर-कूल्ड हीट एक्सचेंजर (एसीएचई), एयर-कूल्ड कंडेनसर, प्रोसेस एयर कूलर और अन्य औद्योगिक कूलिंग उपकरण में कुशल एयर-साइड हीट ट्रांसफर प्रदान करने के लिए डिज़ाइन की गई हैं।
फिन स्ट्रिप को बेस ट्यूब की बाहरी सतह पर हेलिकली घाव किया जाता है ताकि कॉम्पैक्ट ट्यूब व्यवस्था को बनाए रखते हुए बाहरी हीट-ट्रांसफर क्षेत्र को बढ़ाया जा सके। घाव-फिन निर्माण हीट-ट्रांसफर प्रदर्शन, यांत्रिक शक्ति, विनिर्माण लचीलापन और लागत के बीच एक व्यावहारिक संतुलन प्रदान करता है।
एएसटीएम ए179 को बेस ट्यूब के लिए व्यापक रूप से चुना जाता है जहां गैर-संक्षारक या मध्यम रूप से संक्षारक हीट-ट्रांसफर सेवाओं में अच्छे थर्मल चालकता, वेल्डेबिलिटी और विश्वसनीय यांत्रिक प्रदर्शन की आवश्यकता होती है।
मुख्य विशेषताएं
- बेस ट्यूब: एएसटीएम ए179 / एएसएमई एसए179 सीमलेस कार्बन स्टील
- फिन प्रकार: हेलिकली घाव / लपेटा हुआ फिन
- अनुप्रयोग: एयर कूलर, एसीएचई, एयर-कूल्ड कंडेनसर और प्रोसेस कूलिंग सिस्टम
- विनिर्माण: लगातार फिन पिच और संपर्क के साथ नियंत्रित फिन वाइंडिंग
- उच्च बाहरी सतह क्षेत्र बेहतर एयर-साइड हीट ट्रांसफर के लिए
- फोर्स-ड्राफ्ट और इंड्यूस्ड-ड्राफ्ट एयर कूलर कॉन्फ़िगरेशन के लिए उपयुक्त
- थर्मल और यांत्रिक आवश्यकताओं के अनुसार फिन आयामों को अनुकूलित किया जा सकता है
- जहां लागू हो, नंगे, गैल्वेनाइज्ड, पेंटेड, या अन्य निर्दिष्ट सतह सुरक्षा के साथ उपलब्ध
विशिष्ट आयाम
निम्नलिखित आयाम सामान्य रूप से निर्मित श्रेणियों का प्रतिनिधित्व करते हैं, सीमाओं का नहीं। अंतिम आयामों को थर्मल डिजाइन और परियोजना विनिर्देश के अनुसार चुना जाना चाहिए।
| वस्तु |
विशिष्ट श्रेणी |
| बेस ट्यूब ओडी |
16–63.5 मिमी |
| बेस ट्यूब दीवार की मोटाई |
1.5–6.0 मिमी |
| ट्यूब की लंबाई |
लगभग 18 मीटर तक, परिवहन और उपकरण आवश्यकताओं के अधीन |
| फिन की ऊंचाई |
5–25 मिमी |
| फिन की मोटाई |
0.3–1.2 मिमी |
| फिन पिच |
2.0–12 मिमी |
| फिन सामग्री |
कार्बन स्टील, एल्यूमीनियम, स्टेनलेस स्टील या निर्दिष्ट मिश्र धातु |
| फिन प्रकार |
हेलिकली घाव / लपेटा हुआ |
| फिन कवरेज |
लगातार या निर्दिष्ट रिक्ति |
सामान्य बेस-ट्यूब आकार ग्राहक चित्र, हीट-ट्रांसफर गणना, या लागू परियोजना मानकों के अनुसार आपूर्ति किए जा सकते हैं।
विनिर्माण प्रक्रिया
- एएसटीएम ए179 सीमलेस ट्यूब तैयारी — फिनिंग से पहले ट्यूबों का आयामी सटीकता और सतह की स्थिति के लिए निरीक्षण किया जाता है।
- सतह की तैयारी — उपयुक्त फिन-टू-ट्यूब संपर्क प्रदान करने के लिए ट्यूब की सतह को साफ किया जाता है।
- फिन स्ट्रिप तैयारी — चयनित फिन स्ट्रिप को लगातार चौड़ाई और मोटाई के लिए बनाया और नियंत्रित किया जाता है।
- हेलिकल वाइंडिंग — निर्दिष्ट पिच पर ट्यूब के चारों ओर फिन स्ट्रिप को लगातार घाव किया जाता है।
- फिन सुरक्षित करना — डिजाइन के आधार पर, आवश्यक थर्मल संपर्क प्राप्त करने के लिए फिन को यांत्रिक रूप से तनावग्रस्त, एम्बेडेड, वेल्डेड या अन्यथा सुरक्षित किया जा सकता है।
- आयामी निरीक्षण — फिन की ऊंचाई, पिच, ट्यूब व्यास, समग्र लंबाई और सीधेपन की जांच की जाती है।
- अंतिम निरीक्षण और सुरक्षा — उत्पादों का निरीक्षण, अंकन, बंडल और परिवहन के लिए सुरक्षा की जाती है।
एएसटीएम ए179 रासायनिक संरचना
एएसटीएम ए179 एक लो-कार्बन सीमलेस हीट-एक्सचेंजर और बॉयलर ट्यूब सामग्री निर्दिष्ट करता है। विशिष्ट रासायनिक आवश्यकताओं में शामिल हैं:
| तत्व |
एएसटीएम ए179 आवश्यकता |
| कार्बन (सी) |
≤ 0.06% |
| मैंगनीज (एमएन) |
0.27–0.63% |
| फास्फोरस (पी) |
≤ 0.035% |
| सल्फर (एस) |
≤ 0.035% |
आपूर्ति की गई सामग्री की रासायनिक संरचना को लागू सामग्री प्रमाण पत्र और खरीद विनिर्देश के विरुद्ध सत्यापित किया जाता है।
एएसटीएम ए179 के यांत्रिक गुण
विशिष्ट न्यूनतम यांत्रिक आवश्यकताओं में शामिल हैं:
| गुण |
आवश्यकता |
| तन्य शक्ति |
≥ 325 एमपीए |
| उपज शक्ति |
≥ 180 एमपीए |
| दीर्घीकरण |
≥ 35% |
वास्तविक आपूर्ति की गई सामग्री एएसटीएम ए179/एएसएमई एसए179 के लागू संस्करण और ग्राहक की खरीद आवश्यकताओं का अनुपालन करेगी।
निरीक्षण और परीक्षण
गुणवत्ता नियंत्रण में शामिल हो सकते हैं:
- रासायनिक संरचना विश्लेषण — बेस ट्यूब सामग्री का सत्यापन।
- तन्य परीक्षण — तन्य शक्ति, उपज शक्ति और दीर्घीकरण का सत्यापन।
- कठोरता परीक्षण — लागू विनिर्देश या खरीद आदेश द्वारा आवश्यक होने पर किया जाता है।
- हाइड्रोस्टैटिक या गैर-विनाशकारी विद्युत परीक्षण — बेस ट्यूबों का परीक्षण एएसटीएम ए179 आवश्यकताओं के अनुसार किया जाता है।
- आयामी निरीक्षण — ट्यूब ओडी, दीवार की मोटाई, लंबाई, फिन की ऊंचाई, फिन की मोटाई और फिन पिच का मापन।
- दृश्य निरीक्षण — सतह दोष, विकृति, क्षतिग्रस्त फिन और विनिर्माण अनियमितताओं के लिए परीक्षा।
- फिन अटैचमेंट/संपर्क निरीक्षण — निर्दिष्ट वाइंडिंग और अटैचमेंट स्थिति का सत्यापन।
- सीधेपन का निरीक्षण — पुष्टि कि तैयार ट्यूब निर्दिष्ट आयामी सहनशीलता को पूरा करते हैं।
- सामग्री ट्रेसबिलिटी — उत्पादन के दौरान हीट नंबर और सामग्री प्रलेखन बनाए रखा जा सकता है।
अतिरिक्त एनडीटी, पीएमआई, कोटिंग निरीक्षण, या ग्राहक-विशिष्ट परीक्षण की व्यवस्था की जा सकती है जब आवश्यक हो।
अनुप्रयोग
एएसटीएम ए179 घाव फिन ट्यूब आमतौर पर इसमें उपयोग किए जाते हैं:
- एयर-कूल्ड हीट एक्सचेंजर (एसीएचई)
- प्रोसेस एयर कूलर
- एयर-कूल्ड कंडेनसर
- ऑयल कूलर
- गैस कूलर
- कंप्रेसर कूलर
- पेट्रोकेमिकल प्रोसेस यूनिट
- रिफाइनरी कूलिंग सिस्टम
- प्राकृतिक गैस प्रसंस्करण उपकरण
- पावर-जेनरेशन सहायक कूलिंग सिस्टम
- औद्योगिक हीट-रिकवरी उपकरण
घाव फिन ट्यूब क्यों चुनें?
एयर कूलर के लिए, एयर साइड आम तौर पर अधिक हीट-ट्रांसफर प्रतिरोध का प्रतिनिधित्व करता है क्योंकि हवा में कई प्रक्रिया तरल पदार्थों की तुलना में बहुत कम हीट-ट्रांसफर गुणांक होता है। फिन के साथ बाहरी सतह क्षेत्र को बढ़ाने से एक व्यावहारिक उपकरण फुटप्रिंट के भीतर एक बड़ा हीट-ट्रांसफर ड्यूटी प्राप्त किया जा सकता है।
घाव-फिन कॉन्फ़िगरेशन ट्यूब के चारों ओर एक निरंतर हेलिकल फिन सतह प्रदान करता है और विभिन्न थर्मल-डिजाइन आवश्यकताओं को पूरा करने के लिए विभिन्न फिन ऊंचाई, पिच और सामग्री के साथ निर्मित किया जा सकता है।
आपूर्ति विकल्प
हम एएसटीएम ए179 घाव फिन ट्यूब का निर्माण कर सकते हैं:
- ग्राहक चित्र
- ट्यूब ओडी और दीवार की मोटाई
- फिन सामग्री
- फिन की ऊंचाई और मोटाई
- फिन पिच
- ट्यूब की लंबाई
- फिनिंग विधि
- सतह उपचार
- हीट-ट्रांसफर डिजाइन आवश्यकताएं
- निरीक्षण और परीक्षण आवश्यकताएं
- पैकिंग और अंकन विनिर्देश
