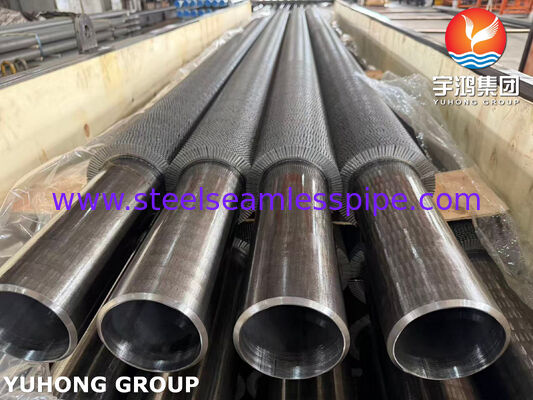

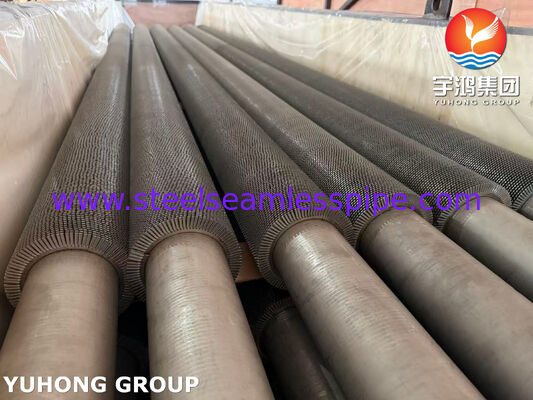

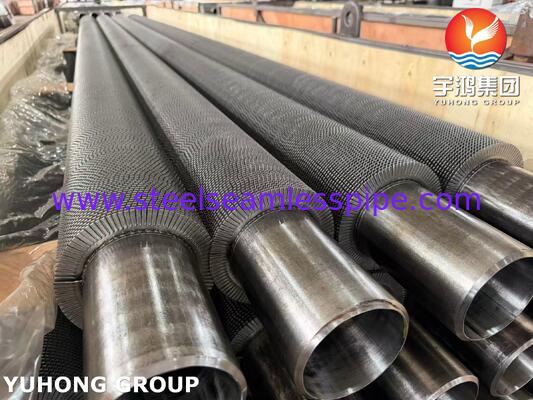

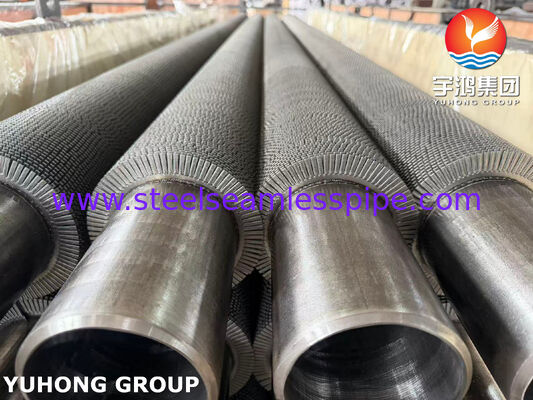

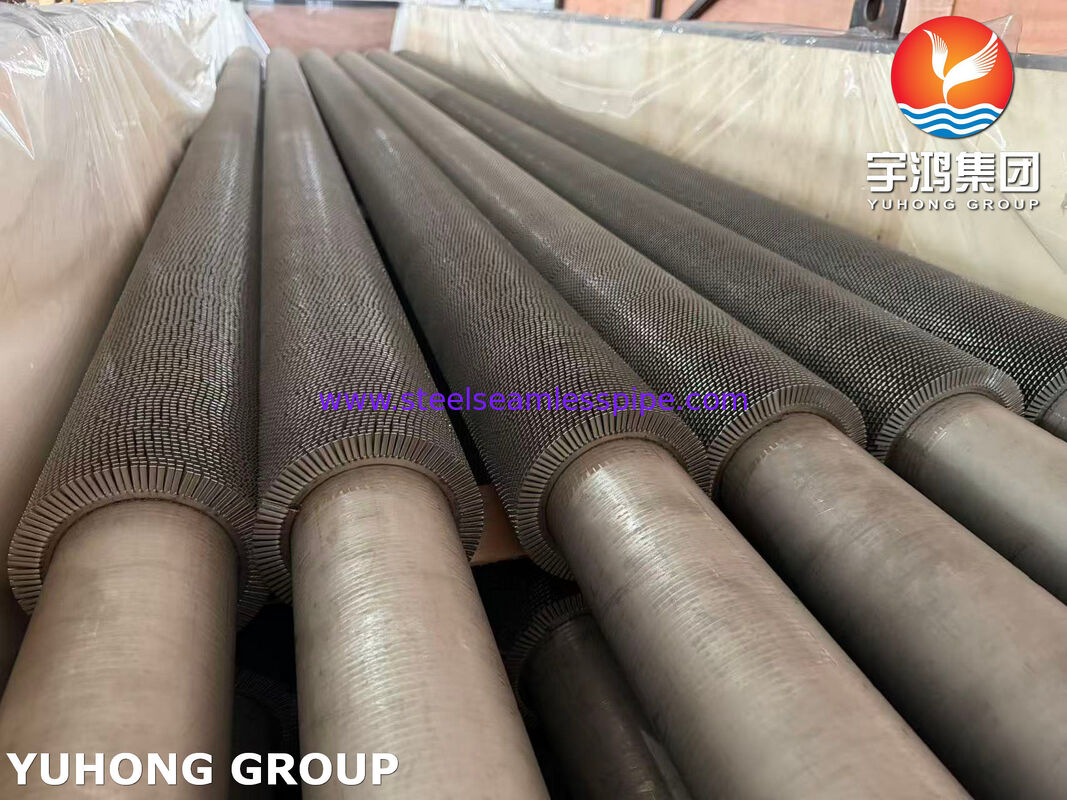

एचआरएसजी के लिए दाँतेदार फिनड ट्यूब - एएसटीएम ए179

उत्पाद अवलोकन

एचआरएसजी के लिए एएसटीएम ए179 दाँतेदार पंख वाली ट्यूबहीट-ट्रांसफर ट्यूब हैं जिन्हें हीट रिकवरी स्टीम जेनरेटर (एचआरएसजी) के प्रभावी बाहरी हीट-ट्रांसफर क्षेत्र को बढ़ाने के लिए डिज़ाइन किया गया है, विशेष रूप से निम्न-से-मध्यम-तापमान वाले हीट रिकवरी अनुभागों जैसे इकोनॉमाइज़र, फीडवाटर प्रीहीटर्स और अन्य गैस-साइड हीट रिकवरी मॉड्यूल में।

ट्यूब का निर्माण किया जाता हैएएसटीएम ए179 सीमलेस कोल्ड-ड्रान लो-कार्बन स्टील, जबकि एक दाँतेदार या खंडित धातु का पंख हेलिकली घाव होता है या अन्यथा यांत्रिक रूप से ट्यूब की सतह से जुड़ा होता है। दाँतेदार फिन ज्यामिति गैस धारा में नियंत्रित अशांति का परिचय देते हुए बाहरी सतह क्षेत्र को बढ़ाती है, जिससे नंगे ट्यूब की तुलना में गर्मी हस्तांतरण में सुधार होता है।

एएसटीएम ए179 विशेष रूप से हीट एक्सचेंजर्स, कंडेनसर और इसी तरह के हीट-ट्रांसफर उपकरणों में उपयोग किए जाने वाले निर्बाध ठंड से तैयार कम कार्बन स्टील ट्यूबों के लिए है। मानक ट्यूब के बाहरी व्यास को कवर करता है1/8 इंच से 3 इंच (3.2-76.2 मिमी).

एचआरएसजी अनुप्रयोगों के लिए, दाँतेदार पंख डिजाइन के बीच एक व्यावहारिक संतुलन प्रदान करता हैगर्मी-स्थानांतरण दक्षता, गैस-साइड दबाव ड्रॉप, कॉम्पैक्ट उपकरण डिजाइन, विनिर्माण क्षमता और रखरखाव पहुंच.

प्रमुख विशेषताऐं

• एएसटीएम ए179 सीमलेस कोल्ड-ड्रान लो-कार्बन स्टील बेस ट्यूब
• उन्नत ताप-स्थानांतरण क्षेत्र के लिए दाँतेदार या खंडित पंख निर्माण
• उच्च प्रभावी बाहरी सतह क्षेत्र
• नंगे ट्यूबों की तुलना में बेहतर गैस-साइड ताप हस्तांतरण
• अर्थशास्त्री और कम तापमान वाले एचआरएसजी हीट-रिकवरी अनुभागों के लिए उपयुक्त
• लचीले पंख की ऊँचाई, मोटाई, पिच और दाँतेदार विन्यास
• अनुकूलित ट्यूब लंबाई और फिन कॉन्फ़िगरेशन में उपलब्ध है
• बड़ी मात्रा में एचआरएसजी और अपशिष्ट-गर्मी पुनर्प्राप्ति परियोजनाओं के लिए उपयुक्त
• परियोजना आवश्यकताओं के अनुसार आयामी निरीक्षण और दबाव परीक्षण उपलब्ध है
• निर्दिष्ट सतह उपचार, अंतिम तैयारी और पैकेजिंग के साथ आपूर्ति की जा सकती है

एचआरएसजी में दाँतेदार फिनड ट्यूब कैसे काम करते हैं

एक एचआरएसजी गर्म निकास गैस से थर्मल ऊर्जा पुनर्प्राप्त करता है और उस ऊर्जा को पानी या भाप में स्थानांतरित करता है। निकास गैस फिनन्ड-ट्यूब बैंकों से होकर गुजरती है जबकि पानी या भाप ट्यूब से प्रवाहित होती है।

दाँतेदार पंख निकास गैस के संपर्क में आने वाली गर्मी-स्थानांतरण सतह को बड़ा करते हैं। केवल ट्यूब की अपेक्षाकृत छोटी बाहरी सतह पर निर्भर रहने के बजाय, पंख गर्मी विनिमय के लिए काफी बड़ा क्षेत्र प्रदान करते हैं।

ऊष्मा-स्थानांतरण प्रक्रिया को संक्षेप में इस प्रकार प्रस्तुत किया जा सकता है:

गर्म निकास गैस → दाँतेदार फिन → फिन-टू-ट्यूब कनेक्शन → ट्यूब दीवार → आंतरिक तरल पदार्थ

दाँतेदार गैस सीमा परत को बाधित करते हैं और फिन सतहों के आसपास अतिरिक्त मिश्रण को बढ़ावा देते हैं। यह गैस-साइड हीट ट्रांसफर में सुधार कर सकता है जबकि डिजाइनरों को पंख की ऊंचाई, मोटाई, पिच और ट्यूब व्यवस्था के चयन के माध्यम से दबाव ड्रॉप को नियंत्रित करने की अनुमति देता है।

एचआरएसजी में, यह डिज़ाइन विशेष रूप से उपयोगी है जहां गैस-साइड ताप-स्थानांतरण गुणांक जल-साइड गुणांक की तुलना में अपेक्षाकृत कम है।

विशिष्ट एचआरएसजी अनुप्रयोग

एएसटीएम ए179 दाँतेदार पंखों वाली ट्यूबों पर आमतौर पर विचार किया जाता है:

1. एचआरएसजी अर्थशास्त्री

पानी एचआरएसजी के उच्च तापमान वाले खंडों में प्रवेश करने से पहले अर्थशास्त्री निकास गैस से गर्मी को बॉयलर फीडवाटर में स्थानांतरित करता है।

दाँतेदार पंखों वाली ट्यूब उपलब्ध गैस-साइड हीट-ट्रांसफर क्षेत्र को बढ़ाती हैं, जिससे अर्थशास्त्री को कॉम्पैक्ट ट्यूब-बैंक व्यवस्था के भीतर अधिक अवशिष्ट निकास गर्मी पुनर्प्राप्त करने की अनुमति मिलती है।

2. फीडवाटर प्रीहीटर्स

उचित तापमान रेंज के लिए, दाँतेदार पंखों वाली ट्यूबों का उपयोग पुनर्प्राप्त निकास या प्रक्रिया गर्मी का उपयोग करके फ़ीड पानी को पहले से गरम करने के लिए किया जा सकता है।

3. अपशिष्ट ताप पुनर्प्राप्ति अनुभाग

उन्हें गर्मी-वसूली उपकरण में शामिल किया जा सकता है जहां गर्म गैस उपलब्ध है लेकिन ऑपरेटिंग तापमान कम कार्बन स्टील ट्यूब सामग्री के साथ संगत है।

4. गैस-टू-वॉटर हीट रिकवरी

यह डिज़ाइन गैस-से-तरल ताप-स्थानांतरण कर्तव्यों के लिए उपयुक्त है जहां बाहरी सतह क्षेत्र में वृद्धि की आवश्यकता होती है।

5. औद्योगिक एचआरएसजी और डब्ल्यूएचआर उपकरण

• संयुक्त-चक्र बिजली संयंत्र
• औद्योगिक सह-उत्पादन प्रणाली
• गैस टरबाइन अपशिष्ट-गर्मी पुनर्प्राप्ति
• प्रक्रिया ताप पुनर्प्राप्ति
• रिफाइनरी और पेट्रोकेमिकल अपशिष्ट-ताप प्रणाली
• औद्योगिक बॉयलर और ताप-वसूली बॉयलर
• निकास-गैस ताप पुनर्प्राप्ति उपकरण

सामग्री का चयन हमेशा वास्तविक ट्यूब-दीवार तापमान, गैस संरचना, दबाव, संक्षारण वातावरण और लागू डिज़ाइन कोड पर आधारित होना चाहिए।एएसटीएम ए179 एक निम्न-कार्बन हीट-एक्सचेंजर ट्यूब सामग्री है और इसे उच्च तापमान वाले एचआरएसजी अनुभागों में उपयोग किए जाने वाले मिश्र धातु-इस्पात ग्रेड के लिए स्वचालित रूप से प्रतिस्थापित नहीं किया जाना चाहिए।

एएसटीएम ए179 बेस ट्यूब विशिष्टता

एएसटीएम ए179/ए179एम निर्दिष्ट करता हैनिर्बाध, ठंड से खींची गई, कम कार्बन वाली स्टील ट्यूबहीट एक्सचेंजर्स, कंडेनसर और इसी तरह के हीट-ट्रांसफर उपकरण के लिए। वर्तमान ASTM सूची सक्रिय संस्करण के रूप में A179/A179M-24 की पहचान करती है।

विनिर्माण मार्ग महत्वपूर्ण है क्योंकि कोल्ड ड्राइंग अच्छा आयामी नियंत्रण और सतह की गुणवत्ता प्रदान करती है। एएसटीएम ए179 को अंतिम कोल्ड-ड्राइंग पास के बाद गर्मी उपचार की भी आवश्यकता होती है1200°F[650 डिग्री सेल्सियस]या उच्चतरसंदर्भित विनिर्देश आवश्यकताओं के तहत।

सामान्य आकार सीमा

एएसटीएम ए179 स्वयं ट्यूब के बाहरी व्यास की अनुमति देता है1/8 इंच से 3 इंच (3.2-76.2 मिमी).

एचआरएसजी और हीट-रिकवरी उपकरण में उपयोग की जाने वाली दाँतेदार पंख वाली ट्यूबों के लिए, व्यावहारिक परियोजना आकार आमतौर पर आवश्यक हीट-ट्रांसफर ड्यूटी, गैस वेग, दबाव ड्रॉप, ट्यूब-बैंक व्यवस्था और निर्माण आवश्यकताओं के अनुसार चुने जाते हैं।

विशिष्ट बेस-ट्यूब आयाम

उपरोक्त श्रेणियां एएसटीएम ए179 द्वारा लगाई गई सीमाओं के बजाय विशिष्ट इंजीनियरिंग आपूर्ति श्रेणियां हैं। अंतिम आयामों की पुष्टि एचआरएसजी थर्मल और मैकेनिकल डिज़ाइन के अनुसार की जानी चाहिए।

दाँतेदार फिन डिजाइन

दाँतेदार पंख का निर्माण पंख की पट्टी के साथ बार-बार रुकावट या कटौती के साथ किया जाता है। पूरी तरह से निरंतर पेचदार पंख की तुलना में, खंडित ज्यामिति पंख के चारों ओर गैस मिश्रण में सुधार कर सकती है और थर्मल विस्तार व्यवहार को सुविधाजनक बना सकती है।

विशिष्ट डिज़ाइन मापदंडों में शामिल हैं:

• फिन ऊंचाई
• पंख की मोटाई
• फिन पिच
• दाँतेदार चौड़ाई
• दाँतेदार गहराई
• सेरेशन आवृत्ति
• फिन-टू-ट्यूब लगाव
• नंगे ट्यूब सिरे
• ट्यूब-बैंक व्यवस्था

इष्टतम विन्यास एचआरएसजी की निकास-गैस प्रवाह दर, गैस तापमान, स्वीकार्य दबाव ड्रॉप, दूषण प्रवृत्ति, गर्मी-स्थानांतरण लक्ष्य और उपलब्ध स्थापना स्थान पर निर्भर करता है।

सटीक थर्मल प्रदर्शन की आवश्यकता वाली परियोजनाओं के लिए, फिन आयामों का चयन किया जाना चाहिएसामान्य मानक आकार के बजाय थर्मल डिज़ाइन गणना.

एएसटीएम ए179 रासायनिक संरचना

एएसटीएम ए179 अपेक्षाकृत सरल रासायनिक संरचना वाला एक निम्न-कार्बन स्टील ग्रेड है। निर्दिष्ट रचना है:

एएसटीएम विनिर्देश विशेष रूप से इस ग्रेड के लिए कार्बन, मैंगनीज, फॉस्फोरस और सल्फर आवश्यकताओं की पहचान करता है।

कम कार्बन संरचना अच्छी विनिर्माण क्षमता का समर्थन करती है और सामग्री को ठंड से तैयार हीट-एक्सचेंजर टयूबिंग के लिए उपयुक्त बनाती है।

एएसटीएम ए179 के यांत्रिक गुण

एएसटीएम ए179 टयूबिंग के लिए विशिष्ट न्यूनतम यांत्रिक आवश्यकताओं में शामिल हैं:

ये मान आमतौर पर एएसटीएम ए179 टयूबिंग के लिए रिपोर्ट किए जाते हैं; लागू खरीद विनिर्देश और मानक के वर्तमान संस्करण को अंतिम स्वीकृति को नियंत्रित करना चाहिए।

अपेक्षाकृत उच्च बढ़ाव की आवश्यकता ट्यूब निर्माण और निर्माण कार्यों के लिए फायदेमंद है। यांत्रिक गुण एएसटीएम ए179 के भीतर प्रयोज्यता सीमाओं के अधीन हैं, जिसमें बहुत छोटी ट्यूबिंग और बहुत पतली दीवारों के लिए प्रतिबंध शामिल हैं।

विनिर्माण प्रक्रिया

एएसटीएम ए179 दाँतेदार पंखों वाली ट्यूबों के लिए एक विशिष्ट विनिर्माण मार्ग है:

स्टील बिलेट → पियर्सिंग → हॉट रोलिंग → कोल्ड ड्राइंग → हीट ट्रीटमेंट → स्ट्रेटनिंग → कटिंग → डायमेंशनल इंस्पेक्शन → फिन प्रिपरेशन → फिन अटैचमेंट → सेरेशन फॉर्मेशन/फिन फॉर्मिंग → फिनिश्ड फिनड-ट्यूब इंस्पेक्शन → टेस्टिंग → मार्किंग और पैकेजिंग

एएसटीएम ए179 बेस ट्यूब सीमलेस प्रक्रिया और कोल्ड ड्रॉन द्वारा निर्मित है।

फ़िनड-ट्यूब उत्पादन के लिए, विशेष ध्यान दिया जाता है:

• ट्यूब ओडी और दीवार की मोटाई
• ट्यूब सीधापन
• फिन ऊंचाई
• फिन पिच
• पंख की मोटाई
• फिन लगाव
• फिन-टू-ट्यूब संपर्क
• सेरेशन संगति
• नंगे ट्यूब-अंत की लंबाई
• कुल मिलाकर ट्यूब की लंबाई

जांच और परीक्षण

गुणवत्ता नियंत्रण में दोनों शामिल हो सकते हैंबेस-ट्यूब निरीक्षणऔरसमाप्त फिनन्ड-ट्यूब निरीक्षण.

1. रासायनिक विश्लेषण

ताप विश्लेषण और, जब आवश्यक हो, उत्पाद विश्लेषण यह सत्यापित करता है कि बेस ट्यूब निर्दिष्ट एएसटीएम ए179 रसायन विज्ञान के अनुरूप है।

2. तन्यता परीक्षण

तन्यता परीक्षण ट्यूब सामग्री की तन्य शक्ति, उपज शक्ति और बढ़ाव की पुष्टि करता है।

3. कठोरता परीक्षण

कठोरता परीक्षण निर्दिष्ट यांत्रिक-संपत्ति आवश्यकताओं के अनुपालन की पुष्टि करता है।

4. चपटा परीक्षण

फ़्लैटनिंग परीक्षण ट्यूब के लचीलेपन और विरूपण के प्रतिरोध का मूल्यांकन करता है। एएसटीएम ए179 आवश्यक ट्यूब परीक्षाओं के बीच फ़्लैटनिंग परीक्षण की पहचान करता है।

5. फ्लेरिंग टेस्ट

फ़्लेयरिंग परीक्षण अस्वीकार्य दरार या दोष के बिना नियंत्रित विस्तार से गुजरने की ट्यूब की क्षमता का मूल्यांकन करता है।

6. निकला हुआ किनारा परीक्षण

जहां लागू हो, फ़्लैंज परीक्षण खरीद आवश्यकताओं और लागू विनिर्देशों के अनुसार किया जा सकता है।

7. हाइड्रोस्टेटिक परीक्षण

हाइड्रोस्टैटिक परीक्षण तैयार ट्यूब की दबाव अखंडता की जांच करता है। एएसटीएम ए179 अपने निर्दिष्ट ट्यूब परीक्षणों के बीच हाइड्रोस्टैटिक परीक्षण की पहचान करता है।

8. एड़ी धारा/नॉनडिस्ट्रक्टिव परीक्षा

ट्यूब में असंतुलन का पता लगाने के लिए एड़ी-वर्तमान परीक्षा या अन्य उपयुक्त एनडीई विधि क्रेता या लागू परियोजना मानक द्वारा निर्दिष्ट की जा सकती है।

9. आयामी निरीक्षण

तैयार ट्यूबों का निरीक्षण किया जाता है:

• ट्यूब आयुध डिपो
• दीवार की मोटाई
• कुल लंबाई
• फिन ऊंचाई
• फिन पिच
• पंख की मोटाई
• फिन घनत्व
• नंगे सिरे की लंबाई
• सीधा
• फिन लगाव

10. दृश्य निरीक्षण

दरारें, अत्यधिक ऑक्सीकरण, विरूपण, क्षतिग्रस्त पंख, खराब लगाव और अन्य दृश्य दोषों के लिए ट्यूब और फिन सतहों की जांच की जाती है।

एएसटीएम ए179 को तैयार ट्यूबों को स्केल से मुक्त करने की आवश्यकता होती है, ऑक्सीकरण की थोड़ी मात्रा को स्केल नहीं माना जाता है।

एचआरएसजी के लिए एएसटीएम ए179 सीरेटेड फिनड ट्यूब के लाभ

गर्मी-स्थानांतरण क्षेत्र में वृद्धि

फिन निकास-गैस गर्मी हस्तांतरण के लिए उपलब्ध बाहरी सतह क्षेत्र को काफी हद तक बढ़ाता है।

कॉम्पैक्ट हीट-रिकवरी उपकरण

किसी दिए गए गैस-प्रवाह आवरण के भीतर अधिक ताप-स्थानांतरण सतह स्थापित की जा सकती है, जिससे जहां उपयुक्त हो वहां उपकरण का आकार कम करने में मदद मिलती है।

बेहतर गैस-साइड हीट ट्रांसफर

सेरेशंस सीमा परत को बाधित करते हैं और पंख की सतह के चारों ओर गैस मिश्रण को बढ़ावा देते हैं।

अच्छी निर्माण विशेषताएँ

निम्न-कार्बन एएसटीएम ए179 ट्यूब अच्छी लचीलापन प्रदान करती है और हीट-एक्सचेंजर निर्माण के लिए उपयुक्त है।

लागत प्रभावी सामग्री

तापमान व्यवस्था के लिए जहां कार्बन स्टील तकनीकी रूप से उपयुक्त है, A179 उच्च-मिश्र धातु टयूबिंग के लिए एक किफायती विकल्प प्रदान कर सकता है।

लचीला इंजीनियरिंग डिज़ाइन

फिन की ऊंचाई, पिच, मोटाई, ट्यूब स्पेसिंग और नंगे-छोर आयामों को एचआरएसजी थर्मल डिजाइन के अनुसार अनुकूलित किया जा सकता है।

हमारे ASTM A179 सेरेटेड फिनड ट्यूब क्यों चुनें?

हम ग्राहक-विशिष्ट के अनुसार दाँतेदार पंखों वाली ट्यूबों का निर्माण करते हैंथर्मल, आयामी, सामग्री और निरीक्षण आवश्यकताएँएक आकार-सभी के लिए उपयुक्त कॉन्फ़िगरेशन पर निर्भर रहने के बजाय।

हमारी आपूर्ति क्षमता में शामिल हो सकते हैं:

• एएसटीएम ए179/एएसएमई एसए179 बेस ट्यूब
• अनुकूलित ट्यूब ओडी और दीवार की मोटाई
• अनुकूलित फिन ऊंचाई और पिच
• दाँतेदार या खंडित पंख विन्यास
• अनुकूलित ट्यूब लंबाई
• निर्दिष्ट नंगे ट्यूब सिरे
• सामग्री और आयामी पता लगाने की क्षमता
• यांत्रिक-संपत्ति निरीक्षण
• आवश्यकतानुसार हाइड्रोस्टैटिक और एनडीई परीक्षण
• मिल परीक्षण प्रमाण पत्र और निरीक्षण दस्तावेज
• लंबी दूरी के परिवहन के लिए उपयुक्त निर्यात पैकेजिंग

एचआरएसजी परियोजनाओं के लिए, ग्राहक आवश्यक चीजें प्रदान कर सकते हैंगैस तापमान, गैस प्रवाह, पानी/भाप की स्थिति, डिजाइन दबाव, स्वीकार्य दबाव ड्रॉप, ट्यूब-बैंक आयाम, और आवश्यक ताप शुल्क, वास्तविक एप्लिकेशन के आसपास फिनड-ट्यूब कॉन्फ़िगरेशन को चुनने की अनुमति देता है।

महत्वपूर्ण सामग्री चयन नोट

एएसटीएम ए179 एक हैकम कार्बन हीट-एक्सचेंजर ट्यूब सामग्री, क्रोमियम-मोलिब्डेनम मिश्र धातु-इस्पात ग्रेड नहीं। इसलिए, यह आम तौर पर सबसे गर्म एचआरएसजी दबाव भागों की तुलना में उपयुक्त कम तापमान वाले ताप-वसूली कर्तव्यों के लिए अधिक उपयुक्त है।

उच्च तापमान वाले इकोनॉमाइज़र, सुपरहीटर्स, रीहीटर्स, या ऊंचे धातु तापमान वाले अन्य वर्गों के लिए, इंजीनियरिंग डिज़ाइन के आधार पर मिश्र धातु ग्रेड जैसे एएसटीएम/एएसएमई टी11, टी12, टी22, टी91, या स्टेनलेस ग्रेड की आवश्यकता हो सकती है।

अंतिम ट्यूब सामग्री का चयन हमेशा के अनुसार किया जाना चाहिएडिज़ाइन तापमान, डिज़ाइन दबाव, संक्षारण की स्थिति, लागू बॉयलर/दबाव-पोत कोड, और HRSG निर्माता की इंजीनियरिंग आवश्यकताएँ.
