| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | दाँतेदार फिन ट्यूब | सामग्री: | एएसटीएम ए312 टीपी304एच |
|---|---|---|---|
| आवेदन: | एचआरएसजी निर्माता | पैकेट: | स्वनिर्धारित |
| प्रमुखता देना: | एएसटीएम ए३१२ टीपी३०४एच पंख वाले ट्यूब,एचआरएसजी के लिए दागदार फिनाल ट्यूब,गारंटी के साथ TP304H फिन ट्यूब |
||

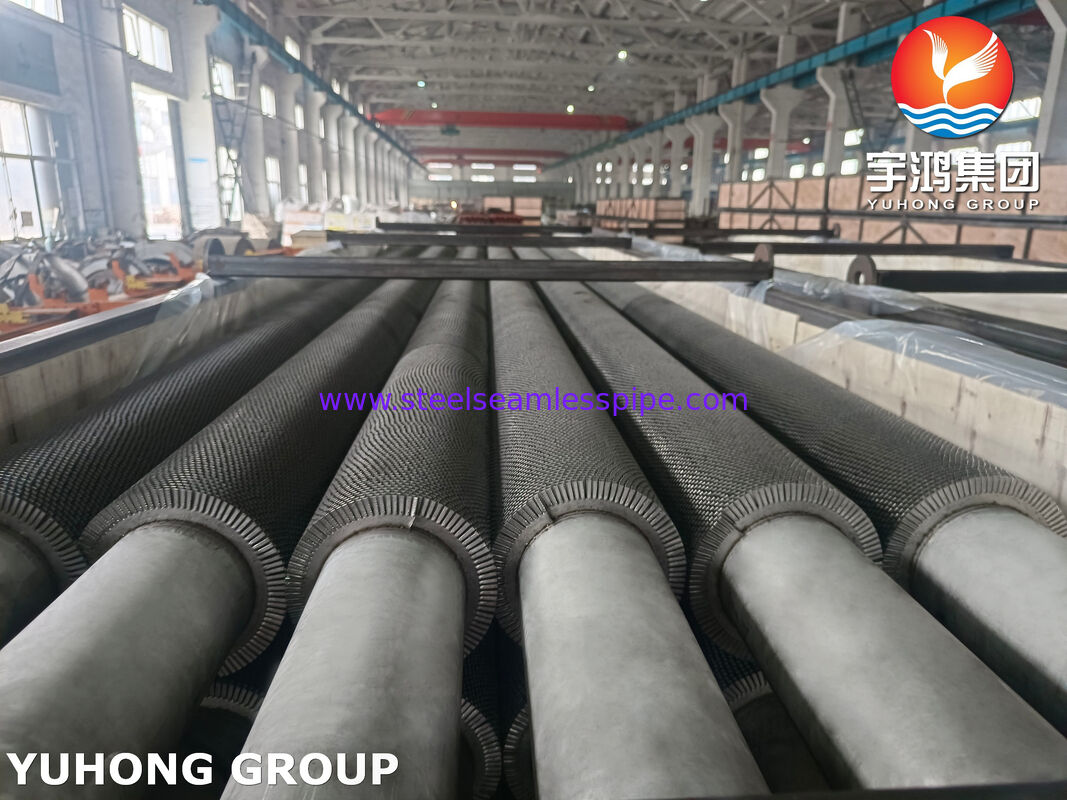

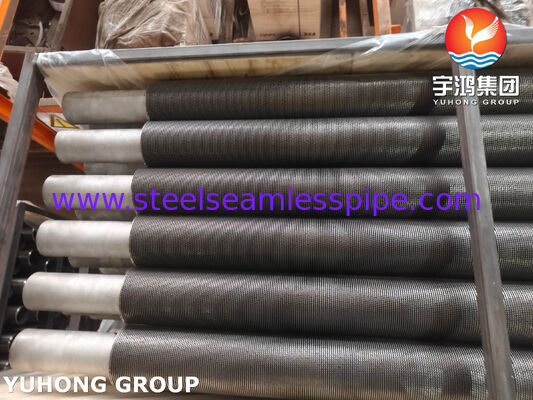

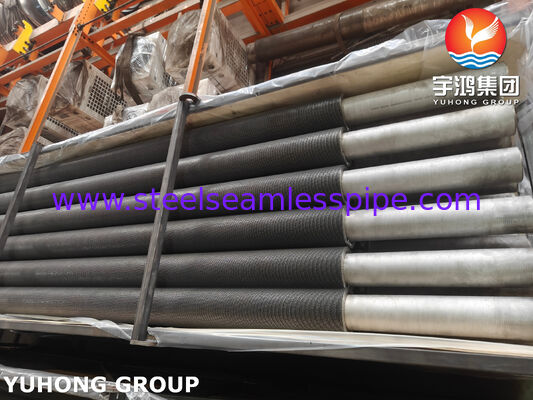

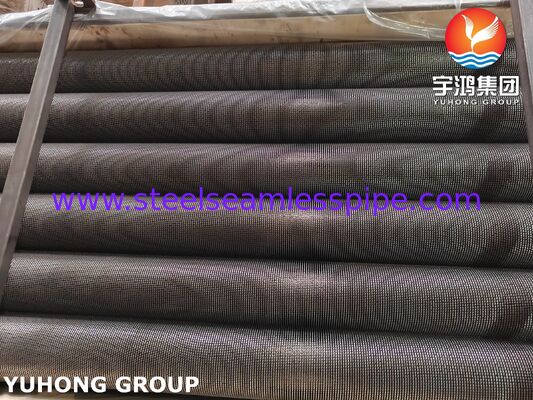

ASTM A312 TP304H दागदार पंख वाले ट्यूबके लिए विकसित उच्च तापमान स्टेनलेस स्टील गर्मी हस्तांतरण ट्यूब हैंहीट रिकवरी स्टीम जनरेटर (एचआरएसजी), अपशिष्ट गर्मी रिकवरी बॉयलर, औद्योगिक हीट एक्सचेंजर और अन्य मांग वाले थर्मल सिस्टम.
TP304H मानक TP304 की तुलना में उच्च कार्बन सामग्री के साथ एक ऑस्टेनिटिक स्टेनलेस स्टील ग्रेड है। यह संरचना उच्च तापमान सेवा के लिए अभिप्रेत है और एक संयोजन प्रदान करती हैउच्च तापमान शक्ति, ऑक्सीकरण प्रतिरोध, संक्षारण प्रतिरोध और अच्छी वेल्डेबिलिटीजब उचित रूप से संसाधित किया जाता है।
दागदार पंखों का डिजाइन गैस पक्ष में अशांति पैदा करते हुए बाहरी गर्मी हस्तांतरण सतह को बढ़ाता है।यह अत्यधिक बड़े हीट-ट्रांसफर बंडल की आवश्यकता के बिना गर्म निकास गैस से गर्मी की कुशल वसूली की अनुमति देता हैHRSG निर्माताओं के लिए, ये विशेषताएं TP304H दागदार पंख वाले ट्यूबों को अनुप्रयोगों के लिए उपयुक्त बनाती हैं जहांथर्मल दक्षता, स्थायित्व, कम्पैक्ट उपकरण डिजाइन और उच्च तापमान ऑक्सीकरण के प्रतिरोधमहत्वपूर्ण हैं।
एचआरएसजी में, गैस टरबाइन से गर्म निकास गैस गर्मी हस्तांतरण ट्यूब बैंकों के माध्यम से गुजरती है। ट्यूब-साइड पानी या भाप निकास गैस से गर्मी को अवशोषित करती है।
एक पारंपरिक नंगे ट्यूब का बाहरी सतह क्षेत्र सीमित होता है। दागदार पंखों से गैस पक्ष के प्रभावी गर्मी हस्तांतरण क्षेत्र में काफी वृद्धि होती है,एचआरएसजी डिजाइनर को अधिक कॉम्पैक्ट ट्यूब व्यवस्था के साथ आवश्यक थर्मल ड्यूटी प्राप्त करने की अनुमति देता है.
ASTM A312 TP304His particularly attractive for selected high-temperature sections because its stainless-steel construction provides better resistance to oxidation and corrosion than conventional carbon-steel finned tubes.
विशिष्ट अनुप्रयोगों में शामिल हैंः
हमारे दागदार पंख वाले ट्यूबों का निर्माण एकउच्च आवृत्ति प्रतिरोध वेल्डिंग प्रक्रिया, जिसमें निरंतर पंख पट्टी आधार ट्यूब के चारों ओर हेलिकल रूप से लपेटी जाती है और ट्यूब की सतह पर वेल्डेड होती है।
इसके बाद पंखुड़ी को यांत्रिक रूप से एक दागदार या खंडित संरचना में बनाया जाता है।
यह निर्माण प्रदान करता हैः
HRSG अनुप्रयोगों के लिए, सटीक ट्यूब, पंख, पिच, ऊंचाई और मोटाई का चयनगैस का तापमान, भाप/पानी की स्थिति, दबाव में गिरावट, संक्षारण वातावरण और आवश्यक गर्मी हस्तांतरण कार्य.
HRSG निर्माता के थर्मल और यांत्रिक डिजाइन के अनुसार आयाम अनुकूलित किए जा सकते हैं।
| पैरामीटर | सामान्य श्रेणी |
|---|---|
| बाहरी व्यास | 25 ∼63.5 मिमी |
| दीवार की मोटाई | 20.06.0 मिमी |
| ट्यूब की लंबाई | 3,00015000 मिमी |
| ट्यूब की विशिष्ट लंबाई | 612,000 मिमी |
| पैरामीटर | सामान्य श्रेणी |
|---|---|
| पंखुड़ी की ऊंचाई | 825 मिमी |
| पंख की मोटाई | 0.8 ∙2.5 मिमी |
| फिन पिच | 2.5~8 मिमी |
| पंखुड़ी घनत्व | 125~400 पंख/मीटर |
| पंख की सामग्री | स्टेनलेस स्टील या संगत मिश्र धातु |
| पंखुड़ी का प्रकार | दागदार/खंडित सर्पिल फिना |
ये हैंनिश्चित एएसटीएम आयामी आवश्यकताओं के बजाय विशिष्ट विनिर्माण रेंजअंतिम आयामों को ग्राहक के एचआरएसजी डिजाइन ड्राइंग और गर्मी हस्तांतरण गणना के अनुसार निर्मित किया जा सकता है।
निम्नलिखित मान सामान्य रूप से निर्दिष्ट रासायनिक आवश्यकताओं का प्रतिनिधित्व करते हैंASTM A312 TP304Hखरीद विनिर्देश के लागू संस्करण को हमेशा अंतिम सामग्री प्रमाण पत्र को नियंत्रित करना चाहिए।
| तत्व | विशिष्ट आवश्यकता, वजन % |
|---|---|
| कार्बन (सी) | 0.04 ¢0.10 |
| मैंगनीज (Mn) | ≤ 200 |
| सिलिकॉन (Si) | ≤ 100 |
| फास्फोरस (पी) | ≤ 0.045 |
| सल्फर (S) | ≤ 0.030 |
| क्रोमियम (Cr) | 18.0 ¢20.0 |
| निकेल (Ni) | 8.011।0 |
| लोहा (Fe) | शेष राशि |
अपेक्षाकृत उच्च क्रोमियम और निकल सामग्री 304 परिवार से जुड़े ऑस्टेनिटिक स्टेनलेस स्टील संरचना और संक्षारण/ऑक्सीकरण प्रतिरोध प्रदान करती है।
एएसटीएम ए३१२ टीपी३०४एच के लिए विशिष्ट न्यूनतम यांत्रिक आवश्यकताओं में शामिल हैंः
| संपत्ति | आवश्यकता |
|---|---|
| तन्य शक्ति | ≥ 515 एमपीए |
| उपज शक्ति, 0.2% ऑफसेट | ≥ 205 एमपीए |
| लम्बाई | ≥ 35% |
वास्तविक गुणों की पुष्टि लागू एएसटीएम ए३१२/ए३१२एम संस्करण और खरीदार के परियोजना विनिर्देश के साथ की जानी चाहिए।
HRSG सेवा के लिए, यांत्रिक गुणों की आवश्यकताओं को साथ में विचार किया जाना चाहिएडिजाइन तापमान, दबाव, रेंगने के लिए जोखिम, थर्मल साइकिल और संक्षारण की स्थिति.
हमारे TP304H दागदार पंख वाले ट्यूबों का निर्माण निम्नलिखित नियंत्रित प्रक्रिया के माध्यम से किया जा सकता हैः
ASTM A312 TP304H स्टेनलेस स्टील के ट्यूबों को आयामी सटीकता, सतह की स्थिति और सामग्री की पहचान के लिए निरीक्षण किया जाता है।
स्टेनलेस स्टील की पंख पट्टी को निर्दिष्ट चौड़ाई और मोटाई तक काटा जाता है और निरंतर वेल्डिंग के लिए तैयार किया जाता है।
पंखुड़ी पट्टी को ट्यूब के चारों ओर हेलिकल रूप से घुमाया जाता है जबकि उच्च आवृत्ति वाली विद्युत ऊर्जा पंखुड़ी-ट्यूब इंटरफेस पर स्थानीय ताप उत्पन्न करती है।एक निरंतर धातुकर्म संबंध बनाने के लिए दबाव लागू किया जाता है.
आवश्यक खंडित प्रोफाइल बनाने के लिए निरंतर सर्पिल फिन को यांत्रिक रूप से दाग दिया जाता है।
पंख ज्यामिति, पिच, ऊंचाई और संरेखण को ग्राहक के विनिर्देशों को पूरा करने के लिए नियंत्रित किया जाता है।
ट्यूब के छोरों को HRSG निर्माता की आवश्यकताओं के अनुसार साफ और समाप्त किया जाता है।
अंतिम रिलीज से पहले आयामी, दृश्य, सामग्री और वेल्ड/संलग्नक निरीक्षण किए जाते हैं।
गुणवत्ता नियंत्रण एचआरएसजी फिनेड ट्यूबों के लिए विशेष रूप से महत्वपूर्ण है क्योंकि वेनिरंतर थर्मल लोड और बार-बार तापमान परिवर्तन.
खरीद विनिर्देश के आधार पर, निरीक्षण में निम्नलिखित शामिल हो सकते हैंः
सकारात्मक सामग्री पहचान (पीएमआई) या प्रयोगशाला रासायनिक विश्लेषण TP304H सामग्री ग्रेड को सत्यापित करने के लिए किया जा सकता है।
तन्यता परीक्षण से उपज शक्ति, तन्यता शक्ति और लम्बाई का पता चलता है।
बेस ट्यूब को लागू एएसटीएम ए३१२ आवश्यकताओं और खरीदार के विनिर्देशों के अनुसार हाइड्रोस्टैटिक परीक्षण किया जा सकता है।
एडी करंट परीक्षा से ट्यूब में कुछ सतह और निकट-सतह विखंडन का पता लगाया जा सकता है।
परियोजना आवश्यकताओं के आधार पर ट्यूब-वॉल या वेल्ड-एरिया जांच के लिए UT निर्दिष्ट किया जा सकता है।
पंख के लगाव की निरंतरता, बंधन की गुणवत्ता और अपूर्ण वेल्डिंग के संभावित क्षेत्रों का निरीक्षण किया जाता है।
ट्यूब की सतह, पंख ज्यामिति, वेल्ड की उपस्थिति और ट्यूब के छोरों का दृश्य निरीक्षण किया जाता है।
विशिष्ट मापों में शामिल हैंः
दागदार पंखों से नंगे ट्यूबों की तुलना में बाहरी गर्मी हस्तांतरण क्षेत्र में काफी वृद्धि होती है।
विघटित पंख ज्यामिति से उथल-पुथल बढ़ जाती है और गैस पक्ष में गर्मी के हस्तांतरण में सुधार होता है।
TP304H सामान्य कार्बन स्टील ट्यूब सामग्री की तुलना में कई संक्षारक और ऑक्सीकरण वातावरण के लिए काफी अधिक प्रतिरोध प्रदान करता है।
TP304H उच्च तापमान अनुप्रयोगों के लिए है जहां सामग्री को उपयोगी यांत्रिक गुणों को बनाए रखना चाहिए।
उच्च आवृत्ति वेल्डेड निर्माण एक निरंतर और यांत्रिक रूप से मजबूत फिन-टू-ट्यूब कनेक्शन प्रदान करता है।
ऊष्मा हस्तांतरण क्षेत्र को बढ़ाने से इंजीनियरों को एक कॉम्पैक्ट ऊष्मा हस्तांतरण सतह के भीतर आवश्यक थर्मल प्रदर्शन प्राप्त करने में मदद मिल सकती है।
एक उचित रूप से डिजाइन और निर्मित वेल्डेड फिन संरचना एचआरएसजी ऑपरेशन से जुड़े बार-बार गर्म और ठंडा करने का सामना कर सकती है।
एएसटीएम A312 TP304H दागदार पंखुड़ी वाले ट्यूब मुख्य रूप से निम्नलिखित के लिए डिज़ाइन किए गए हैंः
एचआरएसजी निर्माताओं के लिए हम परियोजना-विशिष्ट आवश्यकताओं के अनुसार दागदार पंख वाले ट्यूबों का निर्माण कर सकते हैं, जिनमें शामिल हैंः
बेस ट्यूब:ASTM A312 TP304H
पंखुड़ी का प्रकारःदागदार सर्पिल फिना
पंख लगावःउच्च आवृत्ति वेल्डेड
पंख सामग्रीःस्टेनलेस स्टील / परियोजना-विशिष्ट मिश्र धातु
ट्यूब की लंबाईःग्राहक निर्दिष्ट
फिन पिच:ग्राहक निर्दिष्ट
पंखुड़ी की ऊंचाई:ग्राहक निर्दिष्ट
पंख की मोटाई:ग्राहक निर्दिष्ट
निरीक्षण:एएसटीएम, एएसएमई और खरीदार की आवश्यकताओं के अनुसार
प्रलेखनःसामग्री परीक्षण प्रमाण पत्र, आयामी निरीक्षण रिपोर्ट और लागू एनडीटी/परीक्षण रिकॉर्ड
अंतिम ट्यूब और पंखुड़ी के आयामों को हमेशाएचआरएसजी थर्मल डिजाइन, मैकेनिकल डिजाइन और लागू परियोजना विनिर्देश, केवल मानक आकार तालिका से आयामों का चयन करने के बजाय।
एचआरएसजी अनुप्रयोगों के लिए प्रत्येक उत्पादन बैच के साथ निम्नलिखित को कवर करने वाले ट्रेसेबिलिटी दस्तावेज उपलब्ध कराए जा सकते हैंः
यह ट्रेस करने की क्षमता एचआरएसजी निर्माताओं को ट्यूबों को अपने उत्पादों में एकीकृत करने में मदद करती है।गुणवत्ता नियंत्रण और दबाव उपकरण प्रलेखन प्रणाली.
