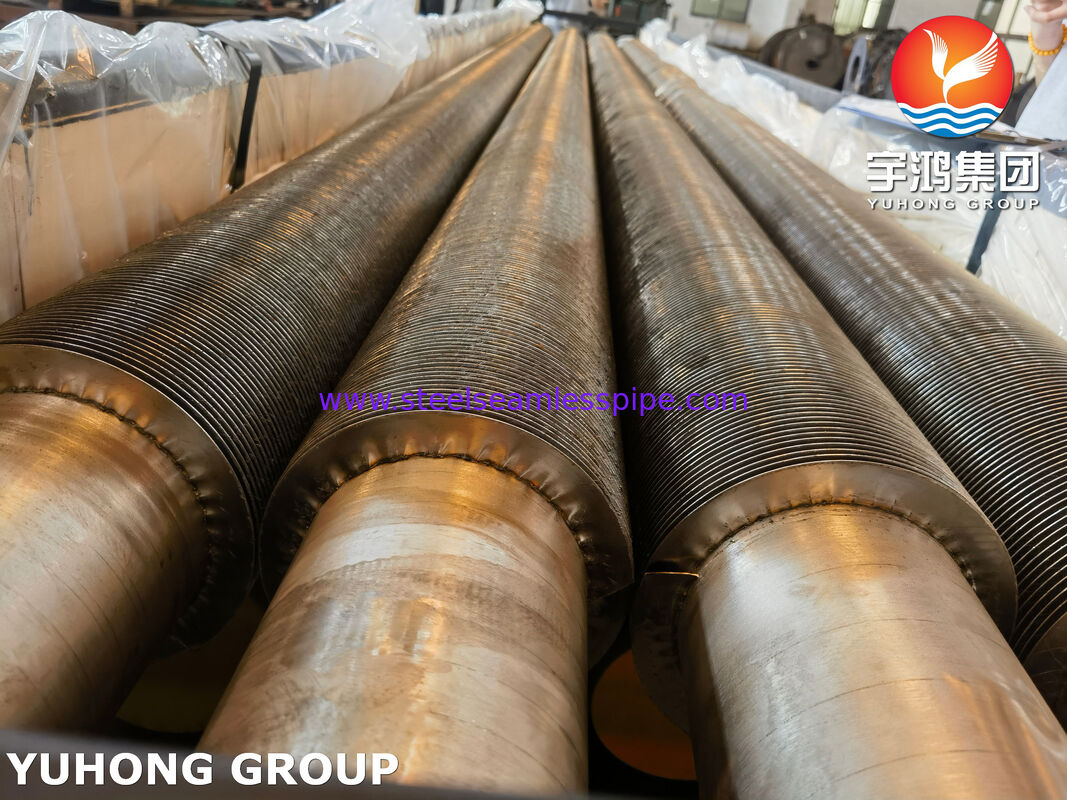

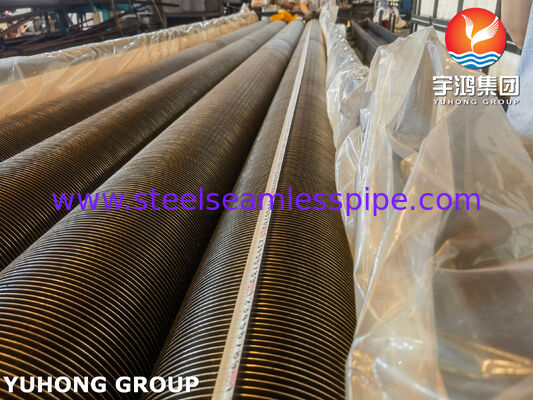

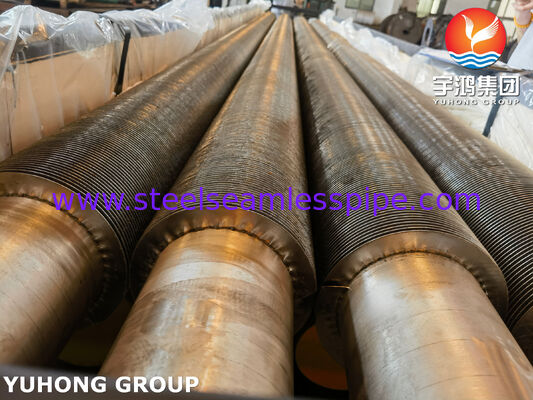

अपशिष्ट गर्मी की वसूली के लिए उच्च आवृत्ति वाले वेल्डेड फिनड ट्यूब

उत्पाद का अवलोकन

ASTM A269 TP321 उच्च आवृत्ति वेल्डेड फिनड ट्यूबमें थर्मल दक्षता में सुधार करने के लिए डिज़ाइन किया गया हैअपशिष्ट ताप वसूली प्रणाली, औद्योगिक भट्टियां, रिफाइनरी प्रक्रिया हीटर, पेट्रोकेमिकल संयंत्र और उच्च तापमान वाले गैस हीट एक्सचेंजर.

उत्पाद में एकऑस्टेनिटिक स्टेनलेस स्टील ट्यूब TP321निरंतर वेल्डेड धातु पंखों के साथ उच्च आवृत्ति वेल्डिंग पंख और ट्यूब के बीच एक मजबूत धातु विज्ञान/यांत्रिक बंधन पैदा करती है,गर्म धुआं गैस या प्रक्रिया गैस से पंखों की सतह के माध्यम से और ट्यूब-साइड तरल पदार्थ में गर्मी के कुशल हस्तांतरण की अनुमति देता है.

एएसटीएम ए२६९ टीपी३२१ विशेष रूप से उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है जहां ऑक्सीकरण, थर्मल साइक्लिंग और इंटरग्रैन्युलर संक्षारण के प्रतिरोध महत्वपूर्ण है।टाइटेनियम-स्थिर ग्रेड TP321 कुछ उच्च तापमान सेवाओं में पारंपरिक 304 स्टेनलेस स्टील पर फायदे प्रदान कर सकता है.

अपशिष्ट ताप वसूली उपकरण के लिए, फिनड निर्माण एक नंगे ट्यूब की तुलना में प्रभावी बाहरी गर्मी हस्तांतरण क्षेत्र को काफी बढ़ाता है।यह उपकरण डिजाइनरों को अपेक्षाकृत कॉम्पैक्ट गर्मी हस्तांतरण सतह के भीतर उच्च गर्मी वसूली प्राप्त करने की अनुमति देता है.

प्रमुख विशेषताएं

• बेस ट्यूब सामग्रीःASTM A269 TP321 स्टेनलेस स्टील
• पंखुड़ी का प्रकारःउच्च आवृत्ति वेल्डेड फिन
• आवेदनःअपशिष्ट ताप की वसूली
• उत्कृष्ट गर्मी हस्तांतरण सतह वृद्धि
• उच्च तापमान पर ऑक्सीकरण के लिए अच्छा प्रतिरोध
• टाइटेनियम स्थिर ऑस्टेनिटिक स्टेनलेस स्टील
• पंख-टू-ट्यूब मजबूत लगाव
• थर्मल साइक्लिंग और औद्योगिक सेवा के लिए उपयुक्त
• कस्टम ट्यूब, पंख, लंबाई और विन्यास उपलब्ध है
• उपयुक्तधुआं गैस, दहन गैस और प्रक्रिया गैस गर्मी वसूली

विशिष्ट अनुप्रयोग

एएसटीएम A269 TP321 एचएफडब्ल्यू फिनड ट्यूब विशेष रूप से निम्नलिखित के लिए उपयुक्त हैंः

1. अपशिष्ट गर्मी वसूली के लिए बॉयलर

ट्यूबों को हीट रिकवरी सेक्शन में शामिल किया जा सकता है जहां गर्म निकास गैसें अपनी अवशिष्ट ऊर्जा को पानी या किसी अन्य प्रक्रिया द्रव में स्थानांतरित करती हैं।

विशिष्ट अनुप्रयोगों में शामिल हैंः

• अपशिष्ट गर्मी के बॉयलर
• अपशिष्ट ताप वसूली इकाइयां
• औद्योगिक निकास गर्मी वसूली
• प्रक्रिया गैस गर्मी वसूली
• गर्मी वसूली भाप उत्पादन उपकरण

2रिफाइनरी और पेट्रोकेमिकल संयंत्र

रिफाइनरियों और पेट्रोकेमिकल संयंत्रों में उच्च तापमान वाले निकास और प्रक्रिया गैसों की पर्याप्त मात्रा उत्पन्न होती है।TP321 HFW फिनड ट्यूबों का उपयोग इस अन्यथा बर्बाद थर्मल ऊर्जा की वसूली के लिए किया जा सकता है.

संभावित अनुप्रयोगों में शामिल हैंः

• प्रक्रिया हीटर के संवहन खंड
• रिफाइनरी भट्ठी गर्मी वसूली
• पेट्रोकेमिकल प्रक्रिया हीटर
• हाइड्रोकार्बन प्रसंस्करण इकाइयां
• उच्च तापमान वाले गैस हीट एक्सचेंजर

3औद्योगिक भट्ठी गर्मी वसूली

औद्योगिक भट्टियों में काफी मात्रा में पुनः प्राप्त करने योग्य ऊर्जा युक्त गर्म गैसों का उत्सर्जन होता है। फिन-ट्यूब हीट एक्सचेंजर इस ऊर्जा को कैप्चर कर सकते हैंः

• बॉयलर-फीड वाटर प्रीहीटिंग
• दहन वायु पूर्व ताप
• प्रक्रिया जल ताप
• भाप उत्पादन
• प्रक्रिया द्रव पूर्व ताप

4उच्च तापमान वाले गैस हीट एक्सचेंजर्स

टीपी321 स्टेनलेस स्टील और एचएफडब्ल्यू फिन निर्माण का संयोजन इस उत्पाद को गर्म गैसों के संपर्क में आने वाले हीट एक्सचेंजर्स के लिए उपयुक्त बनाता है जहां गैस पक्ष की बड़ी हीट-ट्रांसफर सतह की आवश्यकता होती है।

सामान्य आकार सीमा

सटीक आयामों को हीट-ट्रांसफर गणना, गैस वेग, ऑपरेटिंग तापमान, दबाव, फोल्डिंग स्थितियों और उपकरण डिजाइन के अनुसार चुना जाना चाहिए।

विशिष्ट विनिर्माण रेंज में निम्नलिखित शामिल हो सकते हैंः

ये हैंएएसटीएम ए269 की निश्चित आवश्यकताओं के बजाय सामान्य इंजीनियरिंग रेंजअनुकूलित आयामों को ग्राहक के चित्र, गर्मी हस्तांतरण गणना या उपकरण विनिर्देशों के अनुसार निर्मित किया जा सकता है।

विशेष रूप से उच्च तापमान सेवा के लिए, काम करने के तापमान के आधार पर पंख सामग्री और ट्यूब सामग्री का चयन किया जाना चाहिए।संक्षारण वातावरण और थर्मल विस्तार की आवश्यकताएं.

ASTM A269 TP321 रासायनिक संरचना

निम्नलिखित सामान्य रूप से निर्दिष्ट रासायनिक संरचना सीमाओं का प्रतिनिधित्व करता हैTP321 स्टेनलेस स्टील की नलीएएसटीएम ए 269 के तहत मानक के लागू संस्करण और खरीदार के विनिर्देश प्रत्येक आदेश के लिए पुष्टि की जानी चाहिए।

महत्वपूर्णःउपरोक्त मानों को सामान्य रूप से निर्दिष्ट ASTM A269 TP321 संरचना सीमा के रूप में माना जाना चाहिए। शासी सामग्री प्रमाण पत्र और वर्तमान ASTM संस्करण को हमेशा प्राथमिकता दी जानी चाहिए।

यांत्रिक गुण

सामान्य न्यूनतम यांत्रिक आवश्यकताएंASTM A269 TP321इनमें शामिल हैंः

वास्तविक यांत्रिक गुण ट्यूब निर्माण की स्थिति, गर्मी उपचार, आयाम और लागू खरीद विनिर्देश के अनुसार भिन्न हो सकते हैं।

पंख वाले ट्यूब अनुप्रयोगों के लिए, यांत्रिक प्रदर्शनट्यूब स्वयं को फिन-टू-ट्यूब बॉन्ड प्रदर्शन के साथ भ्रमित नहीं किया जाना चाहिएबाद में अलग-अलग विनिर्माण और निरीक्षण नियंत्रण की आवश्यकता होती है।

उच्च आवृत्ति वेल्डिंग प्रक्रिया

पंखुड़ी एक नियंत्रित पाइप का उपयोग कर ट्यूब के लिए लगातार संलग्न हैउच्च आवृत्ति वेल्डिंग प्रक्रिया.

उत्पादन के दौरान, उच्च आवृत्ति वाली विद्युत ऊर्जा पंखुड़ी-ट्यूब इंटरफेस पर स्थानीय गर्मी उत्पन्न करती है। नियंत्रित दबाव पंखुड़ी और ट्यूब को अंतरंग संपर्क में लाता है,एक निरंतर वेल्डेड लगाव का उत्पादन.

इस प्रक्रिया के कई फायदे हैंः

• लगातार पंखों को संलग्न करना
• उच्च उत्पादन स्थिरता
• अच्छा थर्मल संपर्क
• कम थर्मल संपर्क प्रतिरोध
• कंपन के लिए मजबूत प्रतिरोध
• थर्मल विस्तार और संकुचन के लिए अच्छा प्रतिरोध
• लंबी लंबाई के पंख वाले ट्यूबों के लिए उपयुक्त
• लगातार पंखुड़ी ज्यामिति

वेल्डिंग मापदंडों को ट्यूब सामग्री, पंखुड़ी सामग्री, पंखुड़ी मोटाई, पंखुड़ी ऊंचाई और उत्पादन गति के अनुसार नियंत्रित किया जाता है।

निरीक्षण और परीक्षण

गुणवत्ता नियंत्रण दोनों को कवर करना चाहिएASTM A269 TP321 बेस ट्यूबऔरसमाप्त पंख वाली नली.

1रासायनिक संरचना विश्लेषण

पीएमआई या प्रयोगशाला रासायनिक विश्लेषण स्टेनलेस स्टील ग्रेड की पुष्टि करने और आवश्यक मिश्र धातु तत्वों की पुष्टि करने के लिए किया जा सकता है।

2तन्यता परीक्षण

प्रतिनिधि ट्यूबों को लागू मानक के अनुसार तन्यता शक्ति, उपज शक्ति और लम्बाई के लिए परीक्षण किया जाता है।

3कठोरता परीक्षण

कठोरता परीक्षण खरीद विनिर्देश या गुणवत्ता नियंत्रण योजना के अनुसार किया जा सकता है।

4हाइड्रोस्टैटिक या विनाशकारी परीक्षण

ट्यूब को लागू हाइड्रोस्टैटिक परीक्षण या ASTM A269 और खरीद विनिर्देश द्वारा आवश्यक गैर-विनाशकारी विद्युत परीक्षण के अधीन किया जा सकता है।

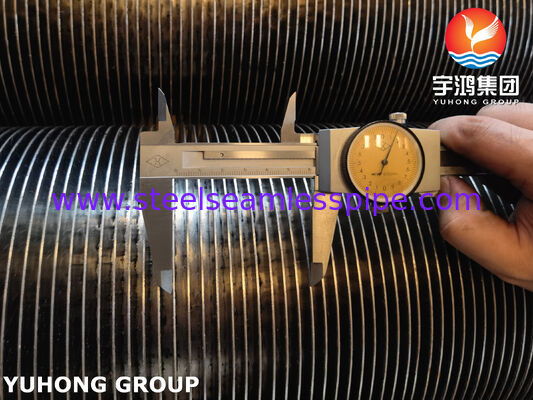

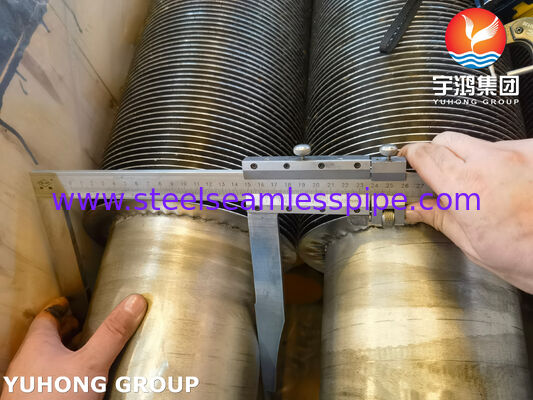

5आयामी निरीक्षण

विशिष्ट आयामी जाँच में निम्नलिखित शामिल हैंः

• ट्यूब का बाहरी व्यास
• दीवार की मोटाई
• ट्यूब की लंबाई
• पंखुड़ी की ऊंचाई
• पंख की मोटाई
• फिन पिच
• पंखुड़ी समकक्षता
• पंख की सीधाई

6दृश्य निरीक्षण

तैयार पंख वाली नली का निरीक्षण किया जाता है:

• सतह दोष
• दरारें
• अत्यधिक ऑक्सीकरण
• अनियमित पंखुड़ी ज्यामिति
• वेल्ड की विखंडन
• क्षतिग्रस्त पंख
• ट्यूब विरूपण

7. फिन-टू-ट्यूब बॉन्ड इंस्पेक्शन

क्योंकि एक HFW फिनड ट्यूब का थर्मल प्रदर्शन फिन-टू-ट्यूब कनेक्शन पर बहुत निर्भर करता है,वेल्डेड क्षेत्र का निरीक्षण निर्माता की गुणवत्ता नियंत्रण प्रक्रिया और खरीदार की आवश्यकताओं के अनुसार किया जाना चाहिए.

आवेदन के आधार पर, विनाशकारी बंधन परीक्षण, धातु विज्ञान परीक्षा या अन्य स्वीकृत निरीक्षण विधियों को निर्दिष्ट किया जा सकता है।

8सामग्री प्रमाणन

एसामग्री परीक्षण प्रमाणपत्र (MTC)ट्यूब सामग्री, रासायनिक संरचना और यांत्रिक गुणों का दस्तावेजीकरण करने के लिए आपूर्ति की जा सकती है।

अपशिष्ट ताप की वसूली में लाभ

एचएफडब्ल्यू के पंखों के साथ संरचना का मुख्य लाभ हैगैस-साइड हीट-ट्रांसफर सतह क्षेत्र.

नंगे ट्यूबों की तुलना में, पंखों वाले ट्यूबों में निम्न कार्य हो सकते हैंः

• गर्मी हस्तांतरण क्षमता में वृद्धि
• आवश्यक हीट एक्सचेंजर सतह पदचिह्न को कम करें
• कम मूल्य वाले अपशिष्ट गर्मी के पुनः उपयोग में सुधार
• अधिक कॉम्पैक्ट हीट रिकवरी उपकरण का समर्थन करें
• उपकरण की ताप दक्षता में सुधार
• डिजाइन के आधार पर किसी विशेष कार्य के लिए आवश्यक ट्यूबों की संख्या को कम करें

TP321 एक आकर्षक सामग्री विकल्प प्रदान करता है जब गर्मी वसूली प्रणाली उच्च तापमान पर काम करती है और टाइटेनियम स्थिरीकरण के साथ ऑस्टेनिटिक स्टेनलेस स्टील की आवश्यकता होती है।

विनिर्माण और अनुकूलन

हम निर्माण कर सकते हैंASTM A269 TP321 HFW पंख वाले ट्यूबग्राहक की आवश्यकताओं के अनुसार, अनुकूलित सहितः

• ट्यूब का बाहरी व्यास
• ट्यूब की दीवार की मोटाई
• पंखुड़ी की ऊंचाई
• पंख की मोटाई
• फिन पिच
• पंख सामग्री
• पंखुड़ी संरचना
• ट्यूब की लंबाई
• बिना पंख वाले ट्यूब के छोर
• सतह खत्म
• पैकिंग व्यवस्था

एक नई अपशिष्ट गर्मी वसूली परियोजना के लिए, ग्राहक प्रदान कर सकते हैंगर्मी कार्य, इनपुट/आउटपुट तापमान, गैस संरचना, प्रवाह दर, संचालन दबाव, ट्यूब साइड माध्यम और उपलब्ध स्थापना स्थानताकि पंख वाले ट्यूब कॉन्फ़िगरेशन को उपकरण के डिजाइन से मेल खा सके।
