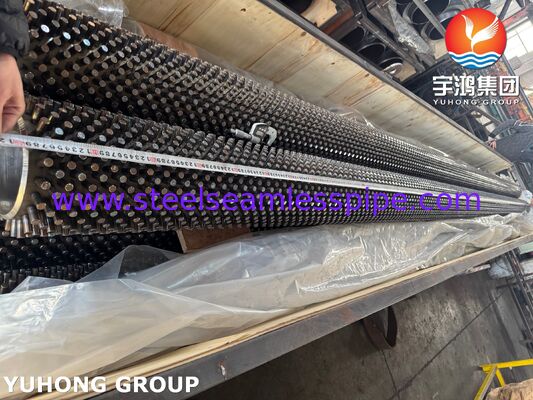

थर्मल पावर जनरेशन के लिए एएसटीएम ए३३५ पी२२ स्टड फिन ट्यूब

एएसटीएम ए३३५ पी२२ स्टड फिन ट्यूब, भी कहा जाता हैनाखून सिर पंखुड़ी ट्यूब या स्टड ट्यूब, उच्च-तापमान हीट-ट्रांसफर घटक हैं जो थर्मल पावर जनरेशन और औद्योगिक हीट रिकवरी अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।21⁄4Cr-1Mo मिश्र धातु स्टील P22 बेस ट्यूबबाहर की सतह के चारों ओर वितरित वेल्डेड स्टील स्टड के साथ।

पारंपरिक निरंतर पंख वाले ट्यूबों के विपरीत, स्टड कॉन्फ़िगरेशन ट्यूब के चारों ओर कई अलग-अलग हीट-ट्रांसफर प्रोजेक्शन बनाता है।यह डिजाइन स्टड के बीच खुले मार्गों को बनाए रखते हुए एक बड़ा गैस पक्ष गर्मी हस्तांतरण सतह प्रदान करता है, जिससे ट्यूब विशेष रूप से उपयुक्त हैंबॉयलर के संवहन खंड, अपशिष्ट ताप वसूली उपकरण और उच्च तापमान धुआं गैस सेवा.

एएसटीएम ए३३५ पी२२ उच्च तापमान सेवा के लिए निर्बाध फेरीटिक मिश्र धातु-चीनी पाइप के लिए निर्दिष्ट है।इसकी क्रोमियम-मोलिब्डेनम संरचना साधारण कार्बन स्टील की तुलना में उच्च तापमान पर बेहतर प्रदर्शन प्रदान करती हैनाममात्र 21⁄4Cr-1Mo रसायन में लगभग1०.९०.२.६०% क्र और ०.८७.१.१३% मो.

प्रमुख विशेषताएं

• बेस ट्यूब सामग्रीःASTM A335 P22 / ASME SA335 P22
• सामग्री का प्रकारः21⁄4Cr-1Mo फेरीटिक मिश्र धातु स्टील
• पंखुड़ी का प्रकारःवेल्डेड स्टड / नाखून सिर पंख
• आवेदनःथर्मल बिजली उत्पादन और उच्च तापमान गर्मी वसूली
• निम्नलिखित के लिए उपयुक्त:बॉयलर के संवहन खंड, गर्मी वसूली प्रणाली और उच्च तापमान वाले गैस पक्षीय हीट एक्सचेंजर
• उच्च तापमान प्रतिरोधःउच्च तापमान दबाव सेवा के लिए उपयुक्त
• अच्छा थर्मल थकान प्रतिरोधःबार-बार गर्म और ठंडा होने वाले उपकरणों के लिए उपयुक्त
• मजबूत बाहरी सतह:स्टड विन्यास एक यांत्रिक रूप से टिकाऊ गर्मी हस्तांतरण सतह प्रदान करता है
• विनिर्माणस्टड ग्राहक के निर्दिष्ट डिजाइन और लागू प्रक्रिया के अनुसार प्रतिरोध वेल्डेड या अन्यथा निर्मित किया जा सकता है

थर्मल पावर प्लांट्स में P22 स्टड फिन्स ट्यूब का उपयोग क्यों करें?

थर्मल पावर उत्पादन में, गर्मी हस्तांतरण सतहें अक्सर उच्च तापमान के तहत काम करती हैं और दहन गैसों के संपर्क में आती हैं।इसलिए ट्यूब सामग्री को पर्याप्त ताकत और आयामी स्थिरता बनाए रखने की आवश्यकता है जबकि गर्मी को कुशलता से स्थानांतरित करना.

P22 उच्च तापमान की ताकत, क्रोमियम-सहायता वाले ऑक्सीकरण प्रतिरोध और मोलिब्डेनम-बढ़ाया उच्च तापमान प्रदर्शन का एक उपयोगी संयोजन प्रदान करता है।P22 के लिए निर्दिष्ट न्यूनतम तन्यता शक्ति है415 एमपीए, की एक न्यूनतम उपज ताकत के साथ205 एमपीए.

एक निरंतर पंख बनाने के बजाय, यह एक और महत्वपूर्ण लाभ देता है।अलग-अलग स्टडों ने आसन्न स्टडों के बीच चैनल छोड़ते हुए बड़ी संख्या में गर्मी हस्तांतरण सतहों का निर्माण कियायह गैस पक्ष के अनुप्रयोगों में फायदेमंद हो सकता है जहांगंदगी, राख का संचय, थर्मल विस्तार और सफाई पहुंचपर विचार किया जाना चाहिए।

इस कारण से, पी22 स्टड ट्यूबों को निम्न के लिए विचार किया जा सकता हैः

• थर्मल पावर प्लांट के बॉयलर
• बॉयलर के संवहन खंड
• अपशिष्ट ताप वसूली प्रणाली
• उच्च तापमान गर्मी वसूली इकाइयां
• धुआं गैसों के हीट एक्सचेंजर
• औद्योगिक बॉयलर
• प्रक्रिया हीटर और उच्च तापमान वाले भट्टियाँ
• अन्य उच्च तापमान वाले गैस साइड हीट ट्रांसफर उपकरण

विशिष्ट निर्माण

P22 स्टड्ड फिन ट्यूब में सामान्यतः निम्नलिखित होते हैंः

पी22 सीमलेस बेस ट्यूब → वेल्डेड स्टड लगाव → आयामी निरीक्षण → सतह उपचार → परीक्षण → अंतिम निरीक्षण

बेस ट्यूब दबाव-रहित कार्य प्रदान करता है, जबकि बाहरी स्टड प्रभावी गर्मी-प्रवाह क्षेत्र को बढ़ाते हैं।

स्टड आयाम, पिच, पंक्तियों की संख्या, व्यवस्था और लगाव विधि को एक सार्वभौमिक विन्यास का उपयोग करने के बजाय थर्मल डिजाइन आवश्यकताओं के अनुसार चुना जाना चाहिए।

सामान्य स्टड व्यवस्थाएं

विशिष्ट विन्यासों में शामिल हो सकते हैंः

• स्टैगर्ड स्टड व्यवस्था
• इनलाइन स्टड व्यवस्था
• कई अनुदैर्ध्य पंक्तियाँ
• ट्यूब के चारों ओर परिपत्र वितरण
• ग्राहक-विशिष्ट स्टड घनत्व और पिच

विद्युत उत्पादन अनुप्रयोगों के लिए, अंतिम ज्यामिति को आवश्यक से निर्धारित किया जाना चाहिएगर्मी हस्तांतरण गुणांक, गैस का वेग, दबाव में गिरावट, फोल्डिंग विशेषताएं, संचालन तापमान और अनुमेय यांत्रिक तनाव.

सामान्य आकार सीमा

चूंकि स्टड्ड फिन ट्यूब आमतौर पर एक विशेष बॉयलर, हीटर या हीट-रिकवरी एप्लिकेशन के लिए इंजीनियर किए जाते हैं, इसलिए कोई एकल सार्वभौमिक आकार सीमा नहीं है। विशिष्ट वाणिज्यिक विन्यास में शामिल हो सकते हैंः

नोटःये एएसटीएम ए 335 की सीमाओं के बजाय विशिष्ट इंजीनियरिंग रेंज हैं। सटीक ट्यूब आयाम, स्टड ज्यामिति, पिच,ग्राहक के थर्मल और यांत्रिक डिजाइन के अनुसार लगाव आवश्यकताओं और सहिष्णुताओं की पुष्टि की जानी चाहिए.

ASTM A335 P22 रासायनिक संरचना

निम्नलिखित मान सामान्य रूप से निर्दिष्ट ASTM A335 P22 संरचना को वजन प्रतिशत में दर्शाते हैं।

मुख्य मिश्र धातु तत्वों की भूमिका

क्रोमियम (Cr)ऑक्सीकरण प्रतिरोध में सुधार करता है और मिश्र धातु के उच्च तापमान प्रदर्शन में योगदान देता है।

मोलिब्डेनम (मो)उच्च तापमान पर शक्ति और नरम होने के प्रतिरोध में सुधार करता है, जो लंबे समय तक उच्च तापमान पर काम करने में महत्वपूर्ण है।

यह संयोजन पारंपरिक कार्बन स्टील ट्यूब सामग्री की तुलना में उच्च तापमान बिजली उत्पादन उपकरण के लिए विशेष रूप से उपयुक्त बनाता है।

एएसटीएम ए३३५ पी२२ के यांत्रिक गुण

विशिष्ट न्यूनतम यांत्रिक आवश्यकताओं में शामिल हैंः

*लंबाई की आवश्यकताएं नमूने के अभिविन्यास और आयामों के अनुसार भिन्न हो सकती हैं; एएसटीएम ए३३५/ए३३५एम के लागू संस्करण को खरीद विनिर्देश को नियंत्रित करना चाहिए।

P22 बेस ट्यूब को सामान्य रूप से एक उपयुक्त गर्मी-उपचारित स्थिति में आपूर्ति की जाती है, जैसे किसामान्य और कठोर या अन्य स्थिति लागू विनिर्देश द्वारा अनुमति दी.

निर्माण प्रक्रिया

हमारे एएसटीएम ए335 पी22 स्टड्ड फिन ट्यूबों को एक नियंत्रित अनुक्रम के माध्यम से निर्मित किया जा सकता है जो ट्यूब अखंडता और स्टड लगाव गुणवत्ता दोनों को बनाए रखने के लिए डिज़ाइन किया गया है।

1पी22 ट्यूब तैयार करना

सीमलेस एएसटीएम ए 335 पी 22 ट्यूब का चयन निर्दिष्ट बाहरी व्यास, दीवार मोटाई, लंबाई और सामग्री आवश्यकताओं के अनुसार किया जाता है।

2. ट्यूब सतह की तैयारी

ट्यूब की बाहरी सतह को साफ किया जाता है और तेल, स्केल, जंग और अन्य प्रदूषकों को हटाने के लिए तैयार किया जाता है जो स्टड लगाव को प्रभावित कर सकते हैं।

3स्टड तैयार करना

स्टड को निर्दिष्ट व्यास, ऊंचाई, ज्यामिति और सामग्री आवश्यकताओं के अनुसार निर्मित किया जाता है।

4स्टड वेल्डिंग

स्टॉप्स को डिजाइन के अनुरूप नियंत्रित वेल्डिंग प्रक्रिया का उपयोग करके बाहरी ट्यूब सतह पर संलग्न किया जाता है।पाइप की दीवार को अस्वीकार्य क्षति के बिना लगातार लगाव प्राप्त करने के लिए वेल्डिंग मापदंडों की निगरानी की जाती है.

5आयामी निरीक्षण

तैयार ट्यूबों की जाँच की जाती हैः

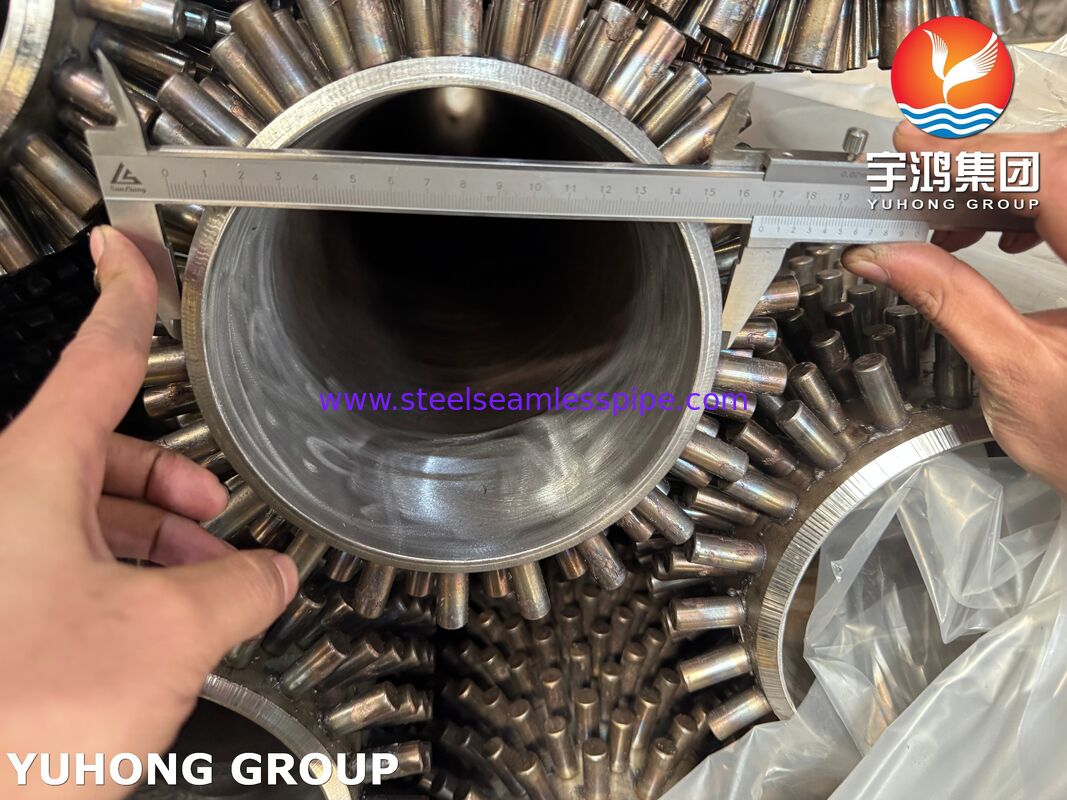

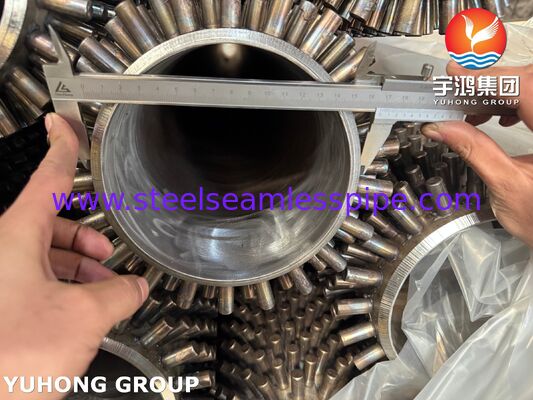

• ट्यूब का बाहरी व्यास
• दीवार की मोटाई
• ट्यूब की लंबाई

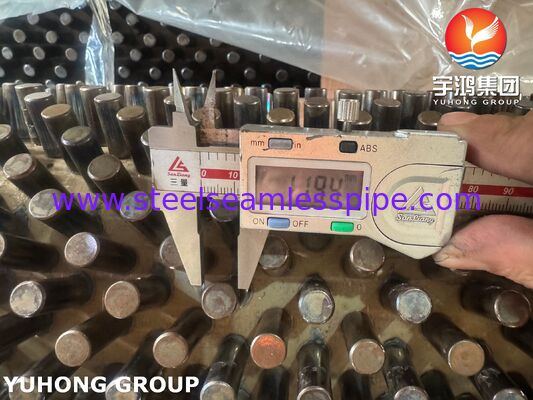

• स्टड ऊंचाई
• स्टड व्यास

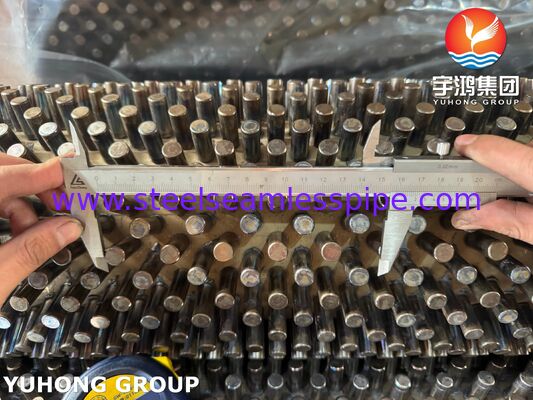

• स्टड पिच
• स्टड संरेखण
• स्टड घनत्व
• समग्र सीधापन

6अंतिम निरीक्षण और परीक्षण

तैयार ट्यूबों को शिपमेंट से पहले निर्दिष्ट निरीक्षण और परीक्षण कार्यक्रम से गुजरना पड़ता है।

परीक्षण और निरीक्षण

ताप विद्युत उत्पादन अनुप्रयोगों के लिए, गुणवत्ता नियंत्रण दोनों को कवर करना चाहिएपी22 दबाव ट्यूबऔरस्टड लगाव.

रासायनिक विश्लेषण

यह सत्यापित करने के लिए कि आधार ट्यूब निर्दिष्ट पी22 रसायन के अनुरूप है, सकारात्मक सामग्री पहचान या प्रयोगशाला रासायनिक विश्लेषण किया जा सकता है।

खिंचाव परीक्षण

तन्यता परीक्षण पी22 ट्यूब की आवश्यक तन्यता शक्ति, उपज शक्ति और लम्बाई को सत्यापित करता है।

कठोरता परीक्षण

लागू सामग्री और गर्मी उपचार आवश्यकताओं के अनुपालन की पुष्टि के लिए कठोरता परीक्षण किया जा सकता है।

सपाट करने का परीक्षण

जहां लागू हो, ट्यूब के नमूनों को लचीलापन और ट्यूब अखंडता का मूल्यांकन करने के लिए समतल परीक्षण के अधीन किया जा सकता है। एएसटीएम ए 335 पी 22 सामग्री परीक्षण कार्यक्रमों में समतल और झुकने की आवश्यकताएं शामिल हो सकती हैं.

बेंड टेस्टिंग

जब खरीद विनिर्देश या लागू मानक द्वारा आवश्यक हो तो झुकने के परीक्षण लागू किए जा सकते हैं।

हाइड्रोस्टैटिक परीक्षण

हाइड्रोस्टैटिक परीक्षण लागू विनिर्देश, डिजाइन कोड और खरीदार की आवश्यकताओं के अनुसार आधार ट्यूबों या तैयार असेंबली पर किया जा सकता है।

एडी करंट परीक्षण

ट्यूब में कुछ सतह और निकट-सतह विखंडन का पता लगाने के लिए एडी करंट परीक्षा को गैर-विनाशकारी विधि के रूप में इस्तेमाल किया जा सकता है।

अल्ट्रासोनिक परीक्षण

ट्यूब सामग्री या चयनित वेल्ड क्षेत्रों की जांच के लिए UT का उपयोग किया जा सकता है।

दृश्य और आयामी निरीक्षण

प्रत्येक तैयार ट्यूब का निरीक्षण किया जा सकता हैः

• स्टड पोजिशनिंग
• स्टड लगाव
• ट्यूब विरूपण
• सतह दोष
• ट्यूब की सीधाई
• आयाम
• वेल्ड का स्वरूप

स्टड पुल-ऑफ / अटैचमेंट टेस्टिंग

स्टड ट्यूबों के लिए, लगाव की ताकत विशेष रूप से महत्वपूर्ण है।प्रतिनिधि नमूनों को स्वीकृत विनिर्माण और गुणवत्ता नियंत्रण प्रक्रिया के अनुसार यांत्रिक लगाव परीक्षण के अधीन किया जा सकता है.

पी22 स्टड फिन ट्यूबों के फायदे

1उच्च तापमान सेवा के लिए डिज़ाइन किया गया

P22 एक क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील है जो विशेष रूप से उच्च तापमान सेवा के लिए ASTM A335 द्वारा कवर किया गया है।

2. बढ़ी हुई गर्मी हस्तांतरण सतह

एक साधारण ट्यूब की तुलना में, गैस साइड हीट ट्रांसफर के लिए उपलब्ध बाहरी सतह को अलग-अलग स्टॉप्स से काफी बढ़ाया जाता है।

3मजबूत निर्माण

स्टॉप्ड डिजाइन मांग वाले औद्योगिक वातावरण के लिए एक टिकाऊ बाहरी गर्मी हस्तांतरण सतह प्रदान कर सकता है।

4थर्मल साइकिल चलाने के लिए उपयुक्त

P22 की मिश्र धातु संरचना और उच्च तापमान यांत्रिक गुणों के कारण इसे उपकरण के लिए उपयुक्त बनाते हैं जो बार-बार तापमान परिवर्तनों के संपर्क में आते हैं।

5लचीला थर्मल डिजाइन

स्टड व्यास, ऊंचाई, पिच और व्यवस्था को गर्मी हस्तांतरण प्रदर्शन और गैस पक्ष के दबाव में गिरावट के बीच आवश्यक संतुलन प्राप्त करने के लिए इंजीनियर किया जा सकता है।

आवेदन

ASTM A335 P22 स्टड फिन ट्यूब विशेष रूप से निम्नलिखित के लिए उपयुक्त हैंः

थर्मल पावर प्लांट

उच्च तापमान बॉयलर और गर्मी वसूली खंडों में प्रयोग किया जाता है जहां गैस पक्ष के बढ़े हुए गर्मी हस्तांतरण की आवश्यकता होती है।

बॉयलर के संवहन खंड

दहन गैसों से ताप ऊर्जा प्राप्त करने के लिए स्टड ट्यूबों को संवहन हीटिंग सतहों में शामिल किया जा सकता है।

अपशिष्ट ताप की वसूली

ट्यूबों का उपयोग उच्च तापमान वाली निकास गैसों से ऊर्जा को पुनः प्राप्त करने और इसे पानी, भाप या अन्य प्रक्रिया तरल पदार्थों में स्थानांतरित करने के लिए किया जा सकता है।

औद्योगिक बॉयलर

चुनिंदा उच्च तापमान के बॉयलर गर्मी हस्तांतरण अनुप्रयोगों के लिए उपयुक्त है जिसमें मिश्र धातु स्टील के दबाव ट्यूबों की आवश्यकता होती है।

प्रक्रिया हीटिंग उपकरण

P22 स्टड ट्यूबों को औद्योगिक प्रक्रियाओं में उच्च तापमान गर्मी हस्तांतरण उपकरण के लिए भी इंजीनियर किया जा सकता है।

गुणवत्ता आश्वासन

विद्युत उत्पादन परियोजनाओं के लिए परियोजना आवश्यकताओं के अनुसार दस्तावेज उपलब्ध कराए जा सकते हैं, जिनमें निम्नलिखित शामिल हैंः

• सामग्री परीक्षण प्रमाणपत्र (MTC)
• रासायनिक विश्लेषण रिपोर्ट
• यांत्रिक परीक्षण रिपोर्ट
• गर्मी उपचार रिकॉर्ड
• आयामी निरीक्षण रिपोर्ट
• विनाशकारी परीक्षण रिकॉर्ड
• हाइड्रोस्टैटिक परीक्षण रिकॉर्ड
• स्टड संलग्नक निरीक्षण रिकॉर्ड
• वेल्डिंग प्रक्रिया दस्तावेज जहां लागू हो
• अंतिम निरीक्षण रिपोर्ट
• अनुरेखण रिकॉर्ड

प्रत्येक P22 ट्यूब को गर्मी संख्या और उत्पादन बैच द्वारा पहचाना जा सकता है ताकि निर्माण और निरीक्षण के दौरान सामग्री की ट्रेस करने योग्यता बनाए रखी जा सके।
