| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | दाँतेदार फिन ट्यूब | सामग्री: | एएसटीएम A335 P9 |
|---|---|---|---|
| आवेदन: | अपशिष्ट ताप पुनर्प्राप्ति प्रणालियाँ | पैकेट: | स्वनिर्धारित |
| प्रमुखता देना: | एएसटीएम ए335 पी9 दाँतेदार पंखों वाली ट्यूब,अपशिष्ट ताप वसूली के लिए दागदार पंख वाले ट्यूब,P9 मिश्र धातु अपशिष्ट ऊष्मा पुनर्प्राप्ति ट्यूब |
||

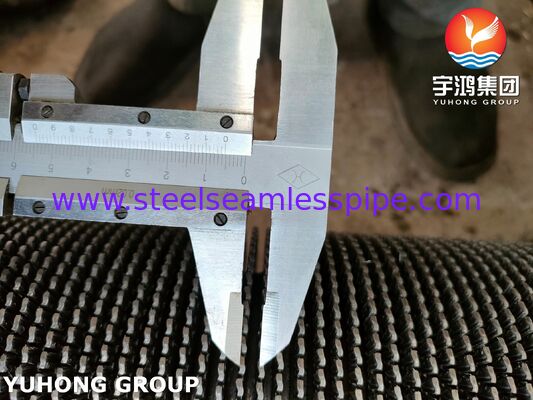

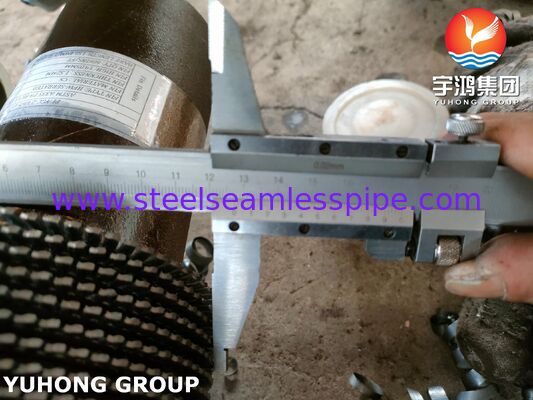

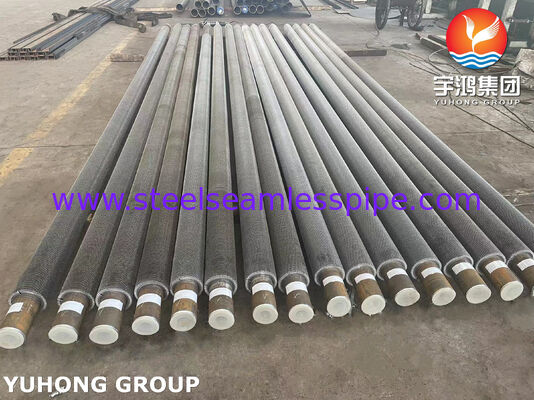

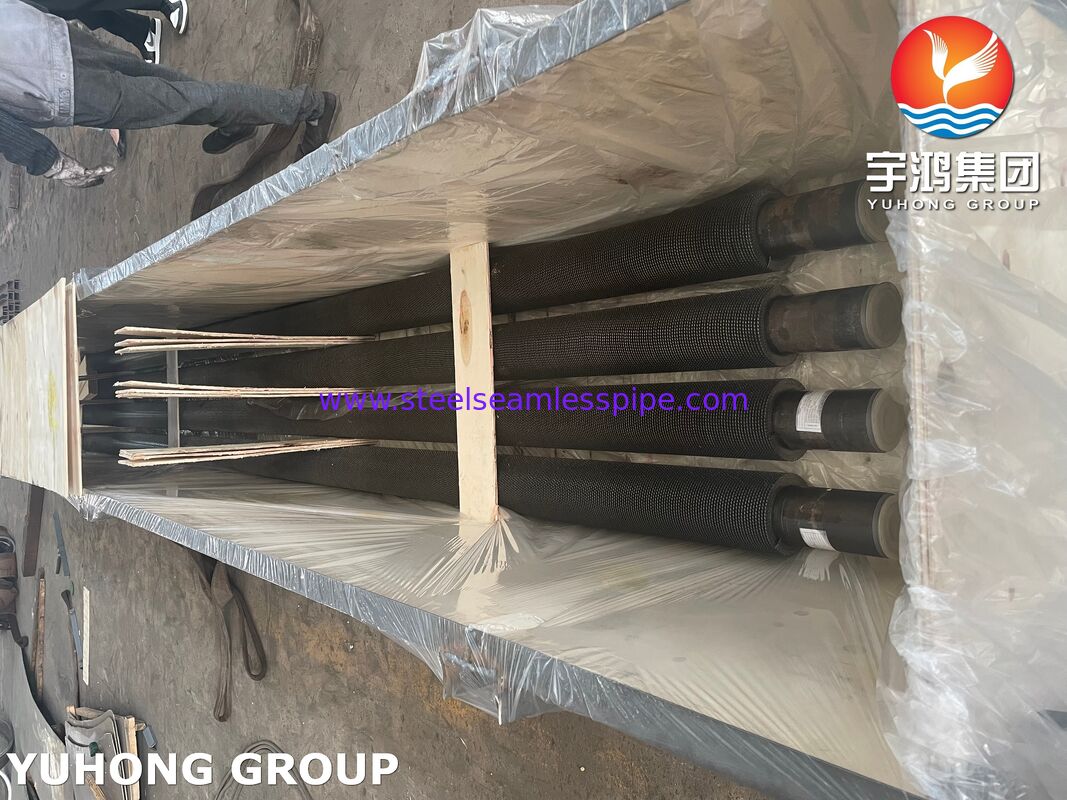

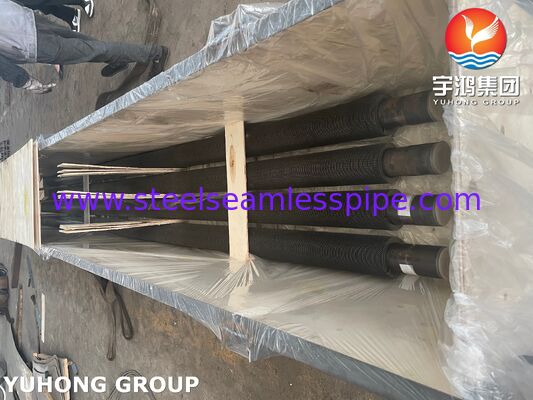

एएसटीएम ए३३५ पी९ दागदार पंख वाले ट्यूबउच्च तापमान गर्मी हस्तांतरण ट्यूब मांग के लिए इंजीनियर कर रहे हैंअपशिष्ट ताप वसूली प्रणाली, बॉयलर इकोनाइज़र, एचआरएसजी, फायर हीटर और औद्योगिक गर्मी वसूली उपकरणट्यूब में एएसटीएम ए335 पी9 मिश्र धातु स्टील का उपयोग किया गया है, जो उच्च तापमान सेवा के लिए विकसित क्रोमियम-मोलिब्डेनम सामग्री है।जबकि serrated पंख ज्यामिति काफी बाहरी गर्मी हस्तांतरण सतह बढ़ जाती है.
अपशिष्ट ताप वसूली अनुप्रयोगों में, गर्म निकास या धुआं गैस पंख वाली ट्यूब की सतह पर गुजरती है जबकि पानी, भाप, थर्मल द्रव या अन्य प्रक्रिया माध्यम ट्यूब के माध्यम से बहता है।बढ़ी हुई पंख क्षेत्र एक अपेक्षाकृत कॉम्पैक्ट गर्मी एक्सचेंजर पैकेज के भीतर अधिक गर्मी बहाल करने के लिए अनुमति देता है.
दागदार डिजाइन में पंख पट्टी में नियमित रूप से अंतराल वाले अंतराल शामिल हैं।ये उद्घाटन गैस पक्ष की अशांति को बढ़ावा दे सकते हैं और गर्म गैस और फिन सतह के बीच संपर्क में सुधार कर सकते हैंइस प्रकार, दागदार पंख वाले ट्यूब विशेष रूप से उपयुक्त होते हैं जहांउच्च गर्मी हस्तांतरण प्रदर्शन, कॉम्पैक्ट उपकरण और उच्च तापमान सेवा के लिए प्रतिरोधआवश्यक हैं।
एएसटीएम ए३३५ पी९ एक क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील है जिसमें लगभग9% क्रोमियम और 1% मोलिब्डेनमयह मिश्र धातु उच्च तापमान की शक्ति, ऑक्सीकरण प्रतिरोध और स्थायित्व का एक संयोजन प्रदान करती है जो उच्च तापमान गर्मी वसूली उपकरण में उपयोगी है।
दागदार पंखों का निर्माण कई व्यावहारिक लाभ प्रदान करता हैः
एएसटीएम ए३३५ पी९ दागदार पंख वाले ट्यूबों को आमतौर पर निम्नलिखित के लिए माना जाता हैः
इनका उपयोग गैस टरबाइन, औद्योगिक भट्टियों, प्रक्रिया उपकरण, इंजन और अन्य उच्च तापमान प्रणालियों द्वारा उत्पन्न गर्म निकास गैसों से थर्मल ऊर्जा प्राप्त करने के लिए किया जाता है।
भाप के उत्पादन के लिए आवश्यक ईंधन की मात्रा को कम करते हुए धुआं गैस से हीट को बॉयलर फीड वाटर में स्थानांतरित करने के लिए इकोनाइज़र सेक्शन में दागदार पंख वाले ट्यूबों का उपयोग किया जा सकता है।
हीट रिकवरी स्टीम जनरेटरों में, टरबाइन की निकास गैस के संपर्क में आने वाले हीट-ट्रांसफर अनुभागों में फिनेड ट्यूबों का उपयोग किया जाता है।P9 विशेष रूप से प्रासंगिक है जब उच्च तापमान मिश्र धातु स्टील निर्माण की आवश्यकता होती है.
दहन गैसों से निकली अपशिष्ट गर्मी को पंख वाले ट्यूब के माध्यम से पुनः प्राप्त किया जा सकता है, जिससे समग्र थर्मल दक्षता में सुधार होता है।
रिफाइनरियों और पेट्रोकेमिकल संयंत्रों में उच्च तापमान की प्रक्रिया और दहन गैसों की बड़ी मात्रा उत्पन्न होती है।इस व्यर्थ ऊर्जा को पुनः प्राप्त करने के लिए गरमी-पुनर्प्राप्त करने वाले उपकरण में दागदार पंख वाले ट्यूबों को शामिल किया जा सकता है.
इन्हें कस्टम गैस-से-तरल या गैस-से-भाप हीट एक्सचेंजर पर भी लागू किया जा सकता है जहां गैस-साइड हीट-ट्रांसफर गुणांक अपेक्षाकृत कम है और अतिरिक्त सतह क्षेत्र की आवश्यकता होती है।
एक दाँतेदार पंख वाली नली आम तौर पर निम्नलिखित से बनी होती हैः
एएसटीएम ए 335 पी 9 बेस ट्यूब + लगातार वेल्डेड या यांत्रिक रूप से जुड़ा हुआ दागदार फिना स्ट्रिप
आधार नली आंतरिक द्रव को ले जाती है, जबकि बाहरी पंख अतिरिक्त गर्मी हस्तांतरण सतह प्रदान करते हैं।
विशिष्ट डिजाइन मापदंडों में शामिल हैंः
| पैरामीटर | सामान्य सीमा/विकल्प |
|---|---|
| बेस ट्यूब सामग्री | एएसटीएम ए३३५ पी९ |
| ट्यूब ओडी | लगभग 25.4~63.5 मिमी |
| ट्यूब की दीवार की मोटाई | लगभग 2.5 से 8.0 मिमी |
| पंखुड़ी की ऊंचाई | लगभग 1025 मिमी |
| पंख की मोटाई | लगभग 0.8~2.5 मिमी |
| पंखुड़ी घनत्व | लगभग 2 ̊6 पंख/इंच |
| ट्यूब की लंबाई | आम तौर पर 3~12 मीटर |
| पंखुड़ी प्रकार | दागदार / खंडित |
| पंखुड़ी लगाव | उच्च आवृत्ति वेल्डेड या अन्य विनिर्दिष्ट निर्माण |
| सतह | नंगे, शॉट ब्लास्ट, लेपित या निर्दिष्ट परिष्करण |
ये आयाम हैंASTM A335 आयामी आवश्यकताओं के बजाय विशिष्ट इंजीनियरिंग रेंज. अंतिम ट्यूब व्यास, दीवार मोटाई, पंख ऊंचाई, पंख मोटाई, पंख घनत्व, और लंबाई गर्मी हस्तांतरण गणना, दबाव डिजाइन, तापमान, गैस गति के अनुसार चुना जाना चाहिए,प्रदुषण के लक्षण और ग्राहक के उपकरण के चित्र।
एएसटीएम ए३३५ पी९ क्रोमियम-मोलिब्डेनम संरचना पर आधारित एक फेरीटिक मिश्र धातु-स्टील ग्रेड है। विशिष्ट रासायनिक आवश्यकताओं में शामिल हैंः
| तत्व | एएसटीएम ए३३५ पी९ की विशिष्ट आवश्यकता, % |
| कार्बन (सी) | 0.15 अधिकतम. |
| मैंगनीज (Mn) | 0.30 ¢ 0.60 |
| फास्फोरस (पी) | 0.025 अधिकतम. |
| सल्फर (S) | 0.025 अधिकतम. |
|
सिलिकॉन
|
0.5 अधिकतम |
| क्रोमियम (Cr) | 1.9 ¢2.6 |
| मोलिब्डेनम (मो) | 0.87-1.13 |
सटीक रासायनिक संरचना को हमेशाएएसटीएम ए३३५/ए३३५एम के वर्तमान लागू संस्करण और खरीदार की सामग्री विनिर्देश.
विशिष्ट एएसटीएम ए३३५ पी९ यांत्रिक आवश्यकताओं में शामिल हैंः
| संपत्ति | एएसटीएम ए३३५ पी९ आवश्यकता |
| तन्य शक्ति | 415 एमपीए मिन. |
| उपज शक्ति | 205 एमपीए मिन. |
| लम्बाई | 30% मिन. अनुदैर्ध्य* |
| कठोरता | लागू ASTM A335 आवश्यकताओं के अनुसार |
*लागू लम्बाई की आवश्यकताएं नमूने के उन्मुखीकरण और ट्यूब के आयामों के अनुसार भिन्न हो सकती हैं। अंतिम एमटीसी को लागू विनिर्देश और खरीद आदेश के साथ जांचना चाहिए।
क्रोमियम और मोलिब्डेनम का संयोजन उच्च तापमान की स्थितियों में P9 के प्रदर्शन में योगदान देता है,इसे चयनित उच्च तापमान गर्मी वसूली अनुप्रयोगों के लिए एक व्यावहारिक सामग्री विकल्प बना रहा है.
विनिर्माण प्रक्रिया को ग्राहक की तकनीकी आवश्यकताओं के अनुसार नियंत्रित किया जा सकता हैः
एएसटीएम ए३३५ पी९ के लिए गुणवत्ता नियंत्रण में निम्नलिखित निरीक्षण और परीक्षण शामिल हो सकते हैं:
महत्वपूर्ण अपशिष्ट ताप वसूली उपकरण के लिए, अतिरिक्त निरीक्षण आवश्यकताएं जैसेःअल्ट्रासोनिक परीक्षण, रेडियोग्राफिक परीक्षण, सकारात्मक सामग्री पहचान, या तीसरे पक्ष के निरीक्षणपरियोजना विनिर्देश द्वारा आवश्यक होने पर व्यवस्थित किया जा सकता है।
दागदार पंखों का उपयोग करने का मुख्य कारण गैस धारा के संपर्क में आने वाले गर्मी हस्तांतरण क्षेत्र को बढ़ाना है।
एक चिकनी नली का बाहरी सतह का क्षेत्रफल अपेक्षाकृत छोटा होता है। पंखों को जोड़ने से उपकरण की मात्रा में आनुपातिक वृद्धि की आवश्यकता के बिना उपलब्ध क्षेत्रफल में काफी वृद्धि होती है।दागदार संरचना पंखुड़ी की सतह में भी व्यवधान पैदा करती है, जो गैस सीमा परत को परेशान कर सकता है और मिश्रण को बढ़ावा दे सकता है।
यह अपशिष्ट ताप वसूली में विशेष रूप से फायदेमंद हो सकता है क्योंकि गैस-साइड हीट ट्रांसफर अक्सर गैस-से-तरल और गैस-से-वाष्प हीट एक्सचेंजर्स में एक प्रमुख सीमा है।
वास्तविक प्रदर्शन निम्न पर निर्भर करता हैः
इसलिए, केवल पंख के आयामों के आधार पर नहीं, बल्कि एक पूर्ण थर्मल और यांत्रिक डिजाइन के आधार पर पंख ज्यामिति का चयन किया जाना चाहिए।
एएसटीएम ए३३५ पी९ दागदार पंख वाले ट्यूबउच्च तापमान अनुप्रयोगों के लिए सामग्री की ताकत और बेहतर गर्मी हस्तांतरण सतह का एक प्रभावी संयोजन प्रदान कर सकता है।
मुख्य लाभों में शामिल हैंः
उच्च गर्मी हस्तांतरण सतहःदाँतेदार पंखों से गैस पक्षीय ताप हस्तांतरण के लिए उपलब्ध बाहरी सतह में काफी वृद्धि होती है।
उच्च तापमान क्षमताःपी9 क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील उच्च तापमान सेवा के लिए है।
उपकरण की संकुचितता में सुधारःकिसी दिए गए उपकरण के लिफाफे के भीतर अधिक गर्मी हस्तांतरण सतह स्थापित की जा सकती है।
मांग वाले औद्योगिक वातावरण के लिए उपयुक्त:मिश्र धातु संरचना साधारण कार्बन स्टील की तुलना में उच्च तापमान ऑक्सीकरण के लिए उपयोगी प्रतिरोध प्रदान करती है।
लचीला इंजीनियरिंग:ट्यूब आयाम और पंख ज्यामिति विशिष्ट गर्मी हस्तांतरण और दबाव-पात आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
संभावित अंत उपयोगकर्ताओं और उपकरण निर्माताओं में शामिल हैंः
प्रत्येक उत्पादन बैच को उचित गुणवत्ता दस्तावेज के साथ आपूर्ति की जा सकती है, जिसमेंसामग्री परीक्षण प्रमाणपत्र (MTC), रासायनिक विश्लेषण, यांत्रिक परीक्षण परिणाम, आयामी निरीक्षण रिकॉर्ड, हाइड्रोस्टैटिक/एनडीटी रिकॉर्ड जहां लागू हो और निरीक्षण प्रमाणपत्रसहमत खरीद विनिर्देश के अनुसार।
निर्यात और इंजीनियरिंग परियोजनाओं के लिए, आवश्यक होने पर निरीक्षण को स्वतंत्र तृतीय पक्ष एजेंसियों के साथ भी समन्वित किया जा सकता है।
एएसटीएम ए३३५ पी९ के लिए उद्धरण मांगते समय, ग्राहकों को निम्नलिखित प्रदान करना चाहिएः
हम दागदार पंख वाले ट्यूबों का निर्माण कर सकते हैंएएसटीएम/एएसएमई आवश्यकताएं, ग्राहक के चित्र, गर्मी हस्तांतरण गणना और परियोजना विशिष्ट विनिर्देश.
एएसटीएम ए३३५ पी९ दागदार पंख वाले ट्यूबउच्च तापमान अपशिष्ट गर्मी वसूली के लिए एक विशेष गर्मी हस्तांतरण समाधान हैं।9Cr-1Mo मिश्र धातु स्टील ट्यूब और विस्तारित दागदार बाहरी सतहउन्हें विशेष रूप से इकोनॉमाइज़र, एचआरएसजी, फायर हीटर हीट रिकवरी, औद्योगिक भट्टियों और अन्य उच्च तापमान वाले गैस-साइड हीट-ट्रांसफर उपकरण के लिए उपयुक्त बनाता है।
उन परियोजनाओं के लिए जहां थर्मल दक्षता, उच्च तापमान सामग्री प्रदर्शन, कॉम्पैक्ट निर्माण और विश्वसनीय फिन लगाव महत्वपूर्ण हैं,पी9 दागदार पंख वाले ट्यूब इंजीनियरिंग अपशिष्ट गर्मी वसूली प्रणालियों के लिए एक मजबूत आधार प्रदान कर सकते हैं.
