| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | HFW फिन ट्यूब | सामग्री: | एएसटीएम ए 213 टी 9 |
|---|---|---|---|
| आवेदन: | सुपरहीटर | पैकेट: | स्वनिर्धारित |

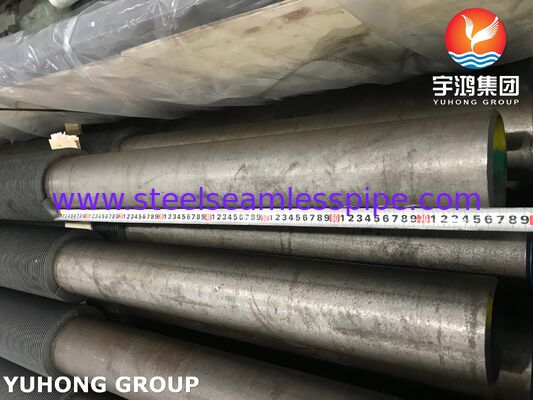

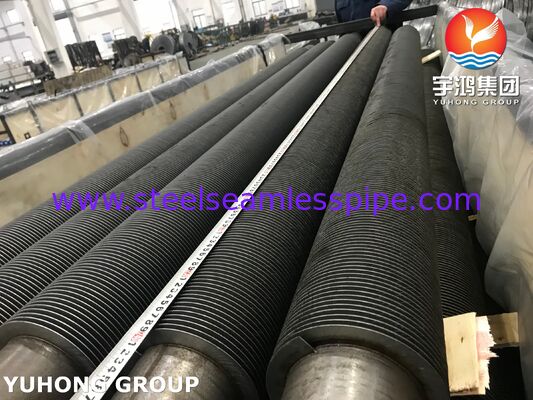

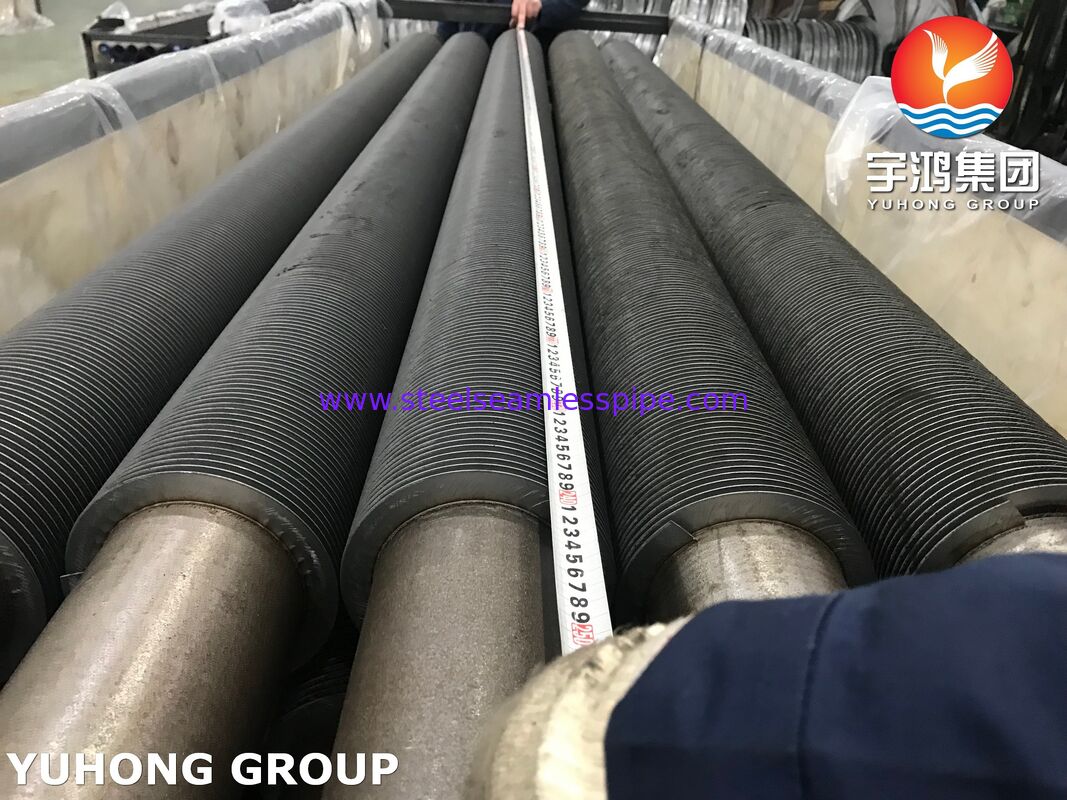

सुपरहीटर के लिए ASTM A213 T9 उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूबउच्च तापमान वाले हीट-ट्रांसफर घटक हैं जो मांग वाले बॉयलर, बिजली उत्पादन, अपशिष्ट ताप रिकवरी और औद्योगिक ताप अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। ट्यूब उपयोग करते हैंASTM A213 T9 मिश्र धातु इस्पातआधार ट्यूब के रूप में, जबकि पंख उच्च-आवृत्ति विद्युत प्रतिरोध वेल्डिंग प्रक्रिया का उपयोग करके ट्यूब की सतह पर लगातार वेल्डेड होते हैं।
T9 एक हैक्रोमियम-मोलिब्डेनम मिश्र धातु इस्पातऊंचे तापमान सेवा के लिए विकसित किया गया है। क्रोमियम, मोलिब्डेनम, उच्च तापमान शक्ति, ऑक्सीकरण प्रतिरोध और थर्मल स्थिरता का इसका संयोजन इसे गर्म दहन गैसों के संपर्क में आने वाले सुपरहीटर अनुभागों के लिए उपयुक्त बनाता है।
उच्च-आवृत्ति वेल्डेड फिन संरचना नंगी ट्यूब की तुलना में बाहरी ताप-स्थानांतरण क्षेत्र को काफी बढ़ा देती है। यह सुपरहीटर को एक कॉम्पैक्ट हीट-ट्रांसफर सतह बनाए रखते हुए कुशल गैस-साइड हीट ट्रांसफर प्राप्त करने की अनुमति देता है।
सुपरहीटर अनुप्रयोगों के लिए, इन ट्यूबों को ग्राहक की आवश्यक के अनुसार निर्मित किया जा सकता हैट्यूब व्यास, दीवार की मोटाई, फिन ऊंचाई, फिन मोटाई, फिन पिच, ट्यूब लंबाई, फिन कॉन्फ़िगरेशन और सामग्री की आवश्यकताएं।
एक सुपरहीटर उच्च तापमान वाले फ्लू गैस से संतृप्त या आंशिक रूप से गर्म भाप में गर्मी स्थानांतरित करता है, जिससे डाउनस्ट्रीम टरबाइन या प्रक्रिया उपयोग के लिए उच्च तापमान वाली सुपरहीटेड भाप उत्पन्न होती है।
गर्मी-स्थानांतरण सतह को झेलने की आवश्यकता है:
ASTM A213 T9इस वातावरण में फायदेमंद है क्योंकि इसका क्रोमियम और मोलिब्डेनम अलॉयिंग पारंपरिक कार्बन-स्टील ट्यूबिंग की तुलना में बेहतर ऊंचे तापमान प्रदर्शन प्रदान करता है।
Theउच्च-आवृत्ति वेल्डेड फिनगैस-साइड सतह क्षेत्र का विस्तार करके गर्मी हस्तांतरण दक्षता में और सुधार करता है। यह अपेक्षाकृत कॉम्पैक्ट सुपरहीटर व्यवस्था के भीतर एक बड़ा गर्मी हस्तांतरण कर्तव्य प्राप्त करने की अनुमति दे सकता है।
ASTM A213 T9 HFW फिन्ड ट्यूब विशेष रूप से इसके लिए उपयुक्त हैं:
यह उत्पाद काप्राथमिक अनुप्रयोगहै। T9 फिन्ड ट्यूब संवहन-प्रकार के सुपरहीटर अनुभागों में उपयोग किए जा सकते हैं जहां गर्म फ्लू गैस भाप में गर्मी स्थानांतरित करती है।
इन्हें बिजली उत्पादन संयंत्रों में उपयोग किए जाने वाले उच्च दबाव और उच्च तापमान वाले बॉयलर हीट-ट्रांसफर सतहों में शामिल किया जा सकता है।
T9 फिन्ड ट्यूब का उपयोग वहां किया जा सकता है जहां भाप उत्पन्न करने या सुपरहीट करने के लिए उच्च तापमान वाले निकास गैस को पुनर्प्राप्त किया जाता है।
इन पर विचार किया जा सकता हैहीट रिकवरी स्टीम जनरेटरके चयनित उच्च तापमान हीट-ट्रांसफर अनुभागों के लिए, HRSG डिजाइनर के तापमान, दबाव, धातु विज्ञान और वेल्डिंग आवश्यकताओं के अधीन।
उच्च तापमान भाप उत्पादन की आवश्यकता वाले प्रक्रिया उद्योगों द्वारा उपयुक्त सुपरहीटर और ताप-पुनर्प्राप्ति अनुभागों में मिश्र धातु-इस्पात फिन्ड ट्यूब का उपयोग किया जा सकता है।
अंतिम आयाम हमेशा बॉयलर या हीट-एक्सचेंजर डिजाइन द्वारा निर्धारित किए जाने चाहिए। निम्नलिखित सीमाएं उत्पाद की सीमा के बजाय विशिष्ट निर्माण संभावनाएं हैं।
| वस्तु | सामान्य सीमा |
|---|---|
| बाहरी व्यास | 25.4–63.5 मिमी |
| दीवार की मोटाई | 2.5–8.0 मिमी |
| ट्यूब की लंबाई | 3,000–15,000 मिमी |
| फिन ऊंचाई | 8–25 मिमी |
| फिन मोटाई | 0.8–2.5 मिमी |
| फिन पिच | 2.5–10 मिमी |
| फिन प्रकार | ठोस / दांतेदार, डिजाइन पर निर्भर करता है |
बड़े औद्योगिक परियोजनाओं के लिए,विशेष ट्यूब व्यास, दीवार की मोटाई, फिन आयाम और लंबाई ग्राहक ड्राइंग और परियोजना विनिर्देशों के अनुसार निर्मित की जा सकती है।
एक सामान्य कॉन्फ़िगरेशन में शामिल हो सकते हैं:
ASTM A213 T9 ट्यूब + कार्बन/मिश्र धातु-इस्पात फिन + निरंतर HFW अटैचमेंट
फिन सामग्री का चयन किया जाना चाहिएफ्लू-गैस तापमान, संक्षारण वातावरण, थर्मल विस्तार आवश्यकताओं, वेल्डिंग प्रक्रिया और खरीदार विनिर्देश।
निम्नलिखित मानों का प्रतिनिधित्व करते हैंASTM A213 T9के लिए विशिष्ट रासायनिक आवश्यकताएं। अंतिम स्वीकृति के लिए मानक और खरीद विनिर्देश के लागू संस्करण का उपयोग किया जाना चाहिए।
| तत्व | विशिष्ट ASTM A213 T9 आवश्यकता, % |
|---|---|
| कार्बन (C) | 0.15 अधिकतम। |
| मैंगनीज (Mn) | 0.30–0.60 |
| फास्फोरस (P) | 0.025 अधिकतम। |
| सल्फर (S) | 0.025 अधिकतम। |
| सिलिकॉन (Si) | 0.25–1.00 |
| क्रोमियम (Cr) | 8.00–10.00 |
| मोलिब्डेनम (Mo) | 0.90–1.10 |
TheCr-Mo मिश्र धातु प्रणालीऊंचे तापमान सेवा के लिए विशेष रूप से महत्वपूर्ण है। क्रोमियम ऑक्सीकरण प्रतिरोध में योगदान देता है, जबकि मोलिब्डेनम उच्च तापमान शक्ति और विरूपण के प्रतिरोध में सुधार करता है।
नोट: खरीद आदेश में निर्दिष्ट ASTM A213/ASME SA213 के सटीक संस्करण के विरुद्ध रासायनिक संरचना को सत्यापित किया जाना चाहिए।
विशिष्ट ASTM A213 T9 न्यूनतम यांत्रिक आवश्यकताओं में शामिल हैं:
| संपत्ति | ASTM A213 T9 आवश्यकता |
|---|---|
| तन्य शक्ति | 415 MPa न्यूनतम। |
| उपज शक्ति | 205 MPa न्यूनतम। |
| दीर्घीकरण | 30% न्यूनतम। |
यांत्रिक गुणों को सामान्यतः सामग्री परीक्षण प्रमाणपत्रों और लागू यांत्रिक परीक्षण प्रक्रियाओं का उपयोग करके सत्यापित किया जाता है।
वास्तविक खरीद के लिए,नवीनतम लागू ASTM/ASME संस्करण और परियोजना विनिर्देशों को प्राथमिकता दी जाती हैउपरोक्त सामान्य मूल्यों पर।
फिन को एक नियंत्रित का उपयोग करके T9 ट्यूब से लगातार जोड़ा जाता हैउच्च-आवृत्ति प्रतिरोध वेल्डिंग प्रक्रिया।
विनिर्माण के दौरान:
यांत्रिक रूप से संलग्न पंखों के विपरीत, एक ठीक से उत्पादित HFW फिन प्रदान करता हैफिन-टू-ट्यूब इंटरफ़ेस के साथ निरंतर अटैचमेंटजो थर्मल चालन और दीर्घकालिक सेवा विश्वसनीयता के लिए महत्वपूर्ण है।
गुणवत्ता नियंत्रण को दोनों को कवर करना चाहिएASTM A213 T9 आधार ट्यूबऔरउच्च-आवृत्ति वेल्डेड फिन अटैचमेंट।
T9 मिश्र धातु संरचना को सत्यापित करने के लिए स्पेक्ट्रोमेट्रिक या अन्य उपयुक्त रासायनिक विश्लेषण का उपयोग किया जा सकता है।
तन्यता परीक्षण आधार ट्यूब सामग्री की आवश्यक तन्यता शक्ति, उपज शक्ति और दीर्घीकरण को सत्यापित करता है।
लागू विनिर्देश द्वारा आवश्यक होने पर सामग्री की स्थिति और उत्पादन स्थिरता को सत्यापित करने के लिए कठोरता परीक्षण किया जा सकता है।
लागू ASTM/ASME मानक और खरीदार की आवश्यकताओं के अनुसार आधार ट्यूबों या तैयार असेंबली पर हाइड्रोस्टैटिक दबाव परीक्षण किया जा सकता है।

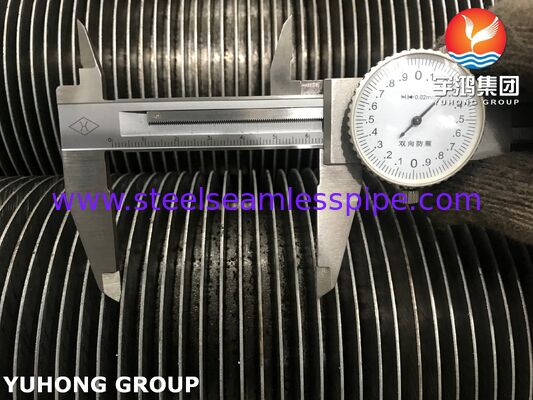

विशिष्ट आयामी निरीक्षणों में शामिल हैं:
ट्यूब और फिन सतहों का दृश्य निरीक्षण किया जाता है:
HFW सीम का मूल्यांकन खरीदार की गुणवत्ता आवश्यकताओं के अनुसार किया जाना चाहिए। विनाशकारी वेल्ड जांच, धातुकर्म परीक्षा, छीलने/अटैचमेंट परीक्षण, या अन्य लागू निरीक्षण विधियों को योग्यता और उत्पादन नियंत्रण के लिए निर्दिष्ट किया जा सकता है।
जहां परियोजना विनिर्देश द्वारा आवश्यक हो, लागू NDE विधियों में शामिल हो सकते हैं:
सटीक NDE विधि का चयन किया जाना चाहिएट्यूब विनिर्देश, डिजाइन कोड, सेवा की स्थिति और खरीदार की निरीक्षण योजना।
T9 Cr-Mo स्टील को ऊंचे तापमान वाले बॉयलर और हीट-एक्सचेंजर सेवा के लिए डिज़ाइन किया गया है।
पंख समान व्यास की नंगी ट्यूब की तुलना में काफी अधिक गैस-साइड सतह क्षेत्र प्रदान करते हैं।
निरंतर HFW अटैचमेंट ट्यूब और फिन के बीच एक सीधा हीट-ट्रांसफर पथ प्रदान करता है।
उच्च सतह-क्षेत्र घनत्व इंजीनियरों को एक छोटे हीट-ट्रांसफर अनुभाग के भीतर आवश्यक हीट-ट्रांसफर कर्तव्य प्राप्त करने में मदद कर सकता है।
T9 मिश्र धातु इस्पात और वेल्डेड फिन निर्माण का संयोजन उत्पाद को चयनित उच्च तापमान सुपरहीटर और ताप-पुनर्प्राप्ति अनुप्रयोगों के लिए उपयुक्त बनाता है।
प्रत्येक उत्पादन बैच को उपयुक्त गुणवत्ता प्रलेखन के साथ आपूर्ति की जा सकती है, जैसे:
निरीक्षण आवश्यकताओं को अनुकूलित किया जा सकता हैASME, ASTM, EN, API, परियोजना विनिर्देशों, या खरीदार-अनुमोदित निरीक्षण और परीक्षण योजनाओं।
तैयार फिन्ड ट्यूब को आमतौर पर परिवहन के दौरान यांत्रिक क्षति से बचाया जाता है। ट्यूब की लंबाई और ग्राहक की आवश्यकताओं के आधार पर, पैकेजिंग में शामिल हो सकते हैं:
अंतर्राष्ट्रीय शिपमेंट के लिए, पैकेजिंग का चयन किया जाना चाहिएट्यूब की लंबाई, वजन, गंतव्य, हैंडलिंग विधि और ग्राहक की आवश्यकताओं।
ASTM A213 T9 उच्च-आवृत्ति वेल्डेड फिन्ड ट्यूबउच्च तापमान वाले बॉयलर और ताप-पुनर्प्राप्ति अनुप्रयोगों के लिए इंजीनियर हीट-ट्रांसफर घटक हैं। उनका मुख्य लाभ एक का संयोजन हैCr-Mo मिश्र धातु-इस्पात T9 आधार ट्यूबके साथ एकनिरंतर उच्च-आवृत्ति वेल्डेड फिन, जो ऊंचे तापमान वाले सामग्री प्रदर्शन और बढ़े हुए गैस-साइड हीट-ट्रांसफर क्षेत्र दोनों प्रदान करता है।
वे विशेष रूप से इसके लिए उपयुक्त हैंसुपरहीटर, रीहीटर, पावर बॉयलर, अपशिष्ट ताप रिकवरी बॉयलर, HRSG, और चयनित औद्योगिक ताप-पुनर्प्राप्ति प्रणाली।
एक सुपरहीटर निर्माता या ईपीसी ठेकेदार के लिए, सबसे महत्वपूर्ण खरीद पैरामीटर हैंT9 ट्यूब विनिर्देश, ट्यूब ओडी और दीवार की मोटाई, फिन सामग्री, फिन ऊंचाई, फिन मोटाई, फिन पिच, फिन अटैचमेंट गुणवत्ता, डिजाइन तापमान, डिजाइन दबाव और लागू निरीक्षण आवश्यकताएं।
