| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | HFW फिन ट्यूब | सामग्री: | एएसटीएम ए335 पी22 |
|---|---|---|---|
| आवेदन: | गरम करनेवाला | पैकेट: | स्वनिर्धारित |
| प्रमुखता देना: | एएसटीएम ए३३५ पी२२ पंख वाले ट्यूब,इकोनोमाइज़र के लिए एचएफडब्ल्यू फिनाइड ट्यूब,वारंटी के साथ इकोनॉमाइज़र फिन ट्यूब्स |
||

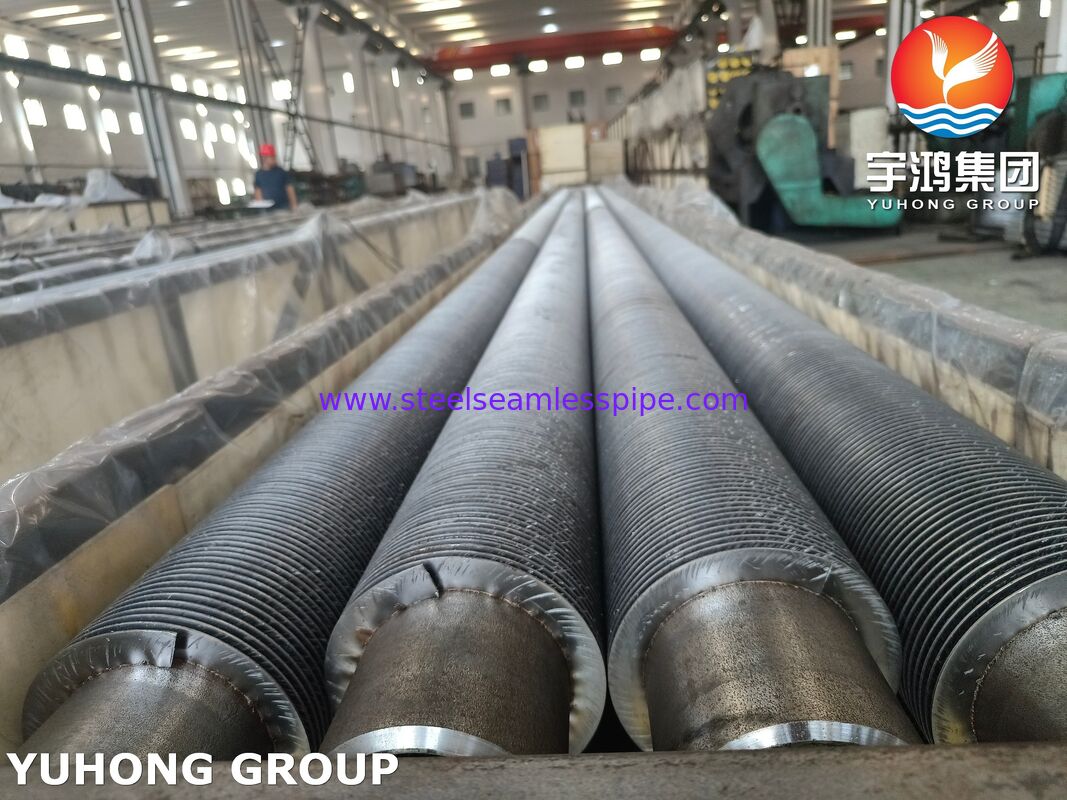

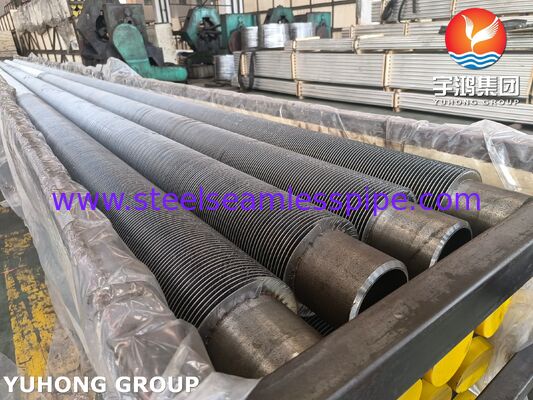

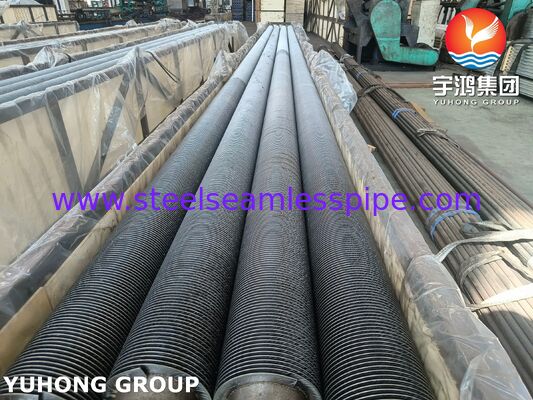

एएसटीएम ए३३५ पी२२ उच्च आवृत्ति वेल्डेड फिनड ट्यूबउच्च तापमान के अर्थोनाइजर्स, बॉयलर हीट रिकवरी सेक्शन, एचआरएसजी सिस्टम और औद्योगिक अपशिष्ट गर्मी रिकवरी उपकरण के लिए डिज़ाइन किए गए इंजीनियरिंग हीट-ट्रांसफर ट्यूब हैं।पी22 मिश्र धातु स्टील ट्यूबऔर लगातार वेल्डेड पंख,इन ट्यूबों को मांग ऑपरेटिंग परिस्थितियों में विश्वसनीय यांत्रिक और थर्मल प्रदर्शन बनाए रखते हुए साधारण ट्यूबों की तुलना में काफी अधिक बाहरी गर्मी हस्तांतरण सतह क्षेत्र प्रदान करते हैं.
एएसटीएम ए३३५ पी२२ एक क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील है जिसमें लगभग2.25% क्रोमियम और 1% मोलिब्डेनमउच्च तापमान पर इसकी शक्ति, ऑक्सीकरण प्रतिरोध,और थर्मल अपघटन के प्रतिरोध इसे विशेष रूप से बॉयलर और गर्मी वसूली अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां पारंपरिक कार्बन स्टील ट्यूब पर्याप्त तापमान क्षमता प्रदान नहीं कर सकते हैं.
उच्च आवृत्ति वेल्डिंग प्रक्रिया पंख पट्टी और ट्यूब सतह के बीच एक निरंतर धातुकर्म संबंध बनाती है।यह ट्यूब के अंदर काम कर रहे द्रव के लिए गर्म धुआं गैस से कुशल गर्मी हस्तांतरण प्रदान करता है जबकि कंपन और दोहराया थर्मल चक्र के लिए अच्छा प्रतिरोध बनाए रखने.
अर्थशास्त्री अनुप्रयोगों के लिए, P22 HFW फिनड ट्यूबों का उपयोग मुख्य रूप से बॉयलर निकास गैस से संवेदनशील गर्मी को पुनः प्राप्त करने और इसे फ़ीड वाटर या किसी अन्य प्रक्रिया द्रव में स्थानांतरित करने के लिए किया जाता है।इससे ईंधन की खपत कम होती है, बॉयलर की दक्षता में सुधार करता है और उत्सर्जित धुआं गैस का तापमान कम करता है।
इकोनॉइज़र की गर्मी हस्तांतरण क्षमता उपलब्ध सतह क्षेत्र और धुआं गैस के तापमान पर बहुत निर्भर करती है।एक पंख वाली नली नली की लंबाई या उपकरण पदचिह्न में आनुपातिक वृद्धि की आवश्यकता के बिना बाहरी गर्मी हस्तांतरण क्षेत्र को बढ़ाता है.
के संयोजनएएसटीएम ए३३५ पी२२ ट्यूब सामग्री + उच्च आवृत्ति वेल्डेड फिन निर्माणकई फायदे प्रदान करता हैः
P22 विशेष रूप से अपेक्षाकृत उच्च धुआं गैस तापमान या गंभीर थर्मल परिस्थितियों के संपर्क में इकोनोमाइज़र अनुभागों में उपयोगी है।
एएसटीएम ए३३५ पी२२ एचएफडब्ल्यू विंटेड ट्यूब मुख्य रूप से निम्नलिखित में उपयोग किए जाते हैंः
इसका मुख्य उपयोग यह है कि पंखों वाले ट्यूबों से हीट को बॉयलर की धुआं गैस से पुनः प्राप्त किया जाता है और इसका उपयोग बाफ जनरेटर सिस्टम में पानी के प्रवेश से पहले बॉयलर के फ़ीड वाटर को प्रीहीट करने के लिए किया जाता है।
P22 पंख वाले ट्यूबों का उपयोग चयनित उच्च तापमान गर्मी वसूली वर्गों में किया जा सकता हैहीट रिकवरी स्टीम जनरेटर (एचआरएसजी)जहां उच्च तापमान मिश्र धातु स्टील ट्यूबिंग की आवश्यकता होती है।
औद्योगिक सुविधाएं भट्टियों, प्रक्रिया उपकरण, इंजन, टरबाइन और अन्य उच्च तापमान प्रणालियों द्वारा उत्पन्न गर्म निकास धाराओं से ऊर्जा की वसूली के लिए पी 22 एचएफडब्ल्यू फिनड ट्यूब का उपयोग कर सकती हैं।
वे उपयोगिता और औद्योगिक बिजली उत्पादन उपकरण में गर्मी हस्तांतरण अनुभागों के लिए उपयुक्त हैं जहां उच्च तापमान शक्ति और विश्वसनीय गर्मी वसूली की आवश्यकता होती है।
अनुप्रयोगों में रिफाइनरी, पेट्रोकेमिकल, रासायनिक, धातु विज्ञान और अन्य औद्योगिक संयंत्र शामिल हैं जिन्हें गर्म निकास गैसों से गर्मी की वसूली की आवश्यकता होती है।
P22 HFW फिनड ट्यूब में आम तौर पर निम्नलिखित होते हैंः
पी22 मिश्र धातु स्टील ट्यूब → उच्च आवृत्ति वेल्डेड फिन → निरंतर फिनड हीट-ट्रांसफर सतह
पंखुड़ी को उच्च आवृत्ति विद्युत प्रतिरोध वेल्डिंग प्रक्रिया का उपयोग करके बाहरी ट्यूब की दीवार पर लगातार वेल्डेड किया जाता है। यांत्रिक रूप से इकट्ठे पंखुड़ी व्यवस्थाओं के विपरीत,वेल्डेड कनेक्शन ट्यूब और पंख के बीच एक मजबूत और निरंतर गर्मी हस्तांतरण पथ प्रदान करता है.
इकोनोमाइज़र डिजाइन के आधार पर ग्राहक निम्नलिखित के विभिन्न संयोजनों को निर्दिष्ट कर सकते हैंः
अंतिम आयामों को हमेशा अर्थशास्त्री थर्मल डिजाइन, दबाव आवश्यकताओं, गैस वेग, गंदगी की स्थिति और लागू परियोजना विनिर्देश के अनुसार निर्धारित किया जाना चाहिए।
विशिष्ट ट्यूब आयामों में शामिल हैंः
| पैरामीटर | सामान्य श्रेणी |
|---|---|
| ट्यूब ओडी | 2576 मिमी |
| ट्यूब की दीवार की मोटाई | 2.5.8.0 मिमी |
| पंखुड़ी की लंबाई | 112,000 मिमी |
| पंखुड़ी की ऊंचाई | 8°30 मिमी |
| पंख की मोटाई | 0.8 ∙2.5 मिमी |
| फिन पिच | 2.5~12 मिमी |

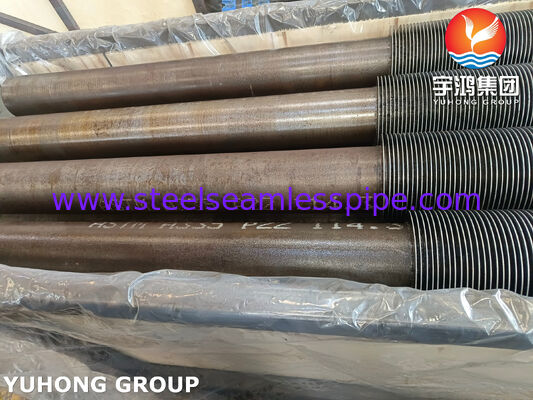

| नली के नंगे छोर | 50~300 मिमी या चित्र के अनुसार |
सामान्य ट्यूब व्यास जैसे25.4 मिमी, 31.8 मिमी, 38.1 मिमी, 44.5 मिमी, 50.8 मिमी, 57 मिमी और 63.5 मिमीग्राहक के इकोनोमाइज़र डिजाइन के आधार पर निर्मित किया जा सकता है।
ये मान एएसटीएम ए३३५ के निश्चित आयामी आवश्यकताओं के बजाय प्रतिनिधि विनिर्माण सीमाएं हैं।सटीक ट्यूब और पंख आयाम अनुमोदित इंजीनियरिंग ड्राइंग और खरीद विनिर्देश के खिलाफ पुष्टि की जानी चाहिए.
एएसटीएम ए३३५ पी२२ उच्च तापमान सेवा के लिए क्रोमियम और मोलिब्डेनम युक्त एक फेरीटिक मिश्र धातु स्टील ग्रेड है।
| तत्व | एएसटीएम ए३३५ पी२२ की विशिष्ट आवश्यकता, वजन % |
|---|---|
| कार्बन (सी) | 0.05 ₹0.15 |
| मैंगनीज (Mn) | 0.30 ¢ 0.60 |
| फास्फोरस (पी) | ≤0.025 |
| सल्फर (S) | ≤0.025 |
| सिलिकॉन (Si) | ≤0.50 |
| क्रोमियम (Cr) | 1.90 ¢2.60 |
| मोलिब्डेनम (मो) | 0.87 ¢1.13 |
क्रोमियम सामग्री उच्च तापमान पर ऑक्सीकरण और संक्षारण प्रतिरोध में सुधार करती है, जबकि मोलिब्डेनम उच्च तापमान की ताकत और रेंगने के प्रतिरोध में योगदान देता है।
ऊपर दी गई रासायनिक संरचना को लागू संस्करण के साथ सत्यापित किया जाना चाहिएएएसटीएम ए३३५/ए३३५एमऔर उत्पाद के साथ दिया गया विशिष्ट सामग्री प्रमाण पत्र।
एएसटीएम ए३३५ पी२२ के लिए विशिष्ट न्यूनतम यांत्रिक आवश्यकताओं में निम्नलिखित शामिल हैंः
| संपत्ति | आवश्यकता |
|---|---|
| तन्य शक्ति | ≥415 एमपीए |
| उपज शक्ति | ≥205 एमपीए |
| लम्बाई | ≥ 30% |
वास्तविक यांत्रिक गुण विनिर्देशित न्यूनतम मूल्यों से अधिक हो सकते हैं विनिर्माण स्थितियों और गर्मी उपचार के आधार पर।
अर्थशास्त्री अनुप्रयोगों के लिए, the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.
पंख पट्टी को उच्च आवृत्ति वेल्डिंग प्रक्रिया का उपयोग करके पी22 ट्यूब से लगातार जोड़ा जाता है।
वेल्डिंग के दौरान, उच्च आवृत्ति विद्युत धारा फिन-टू-ट्यूब इंटरफेस पर स्थानीय ताप उत्पन्न करती है। फिर एक निरंतर वेल्डेड कनेक्शन स्थापित करने के लिए दबाव लागू किया जाता है।
विनिर्माण प्रक्रिया में आम तौर पर निम्नलिखित शामिल होते हैंः
सही वेल्डिंग मापदंड आवश्यक हैं क्योंकि अत्यधिक गर्मी इनपुट ट्यूब सामग्री को नकारात्मक रूप से प्रभावित कर सकती है, जबकि अपर्याप्त गर्मी इनपुट के परिणामस्वरूप अपर्याप्त फिन बंधन हो सकता है।
गुणवत्ता नियंत्रण दोनों को कवर करना चाहिएएएसटीएम ए३३५ पी२२ ट्यूबऔरउच्च आवृत्ति वेल्डेड फिन संरचना.
खरीद विनिर्देश और आवेदन के आधार पर, परीक्षण में निम्नलिखित शामिल हो सकते हैंः
P22 मिश्र धातु की संरचना को सत्यापित करने के लिए सकारात्मक सामग्री पहचान या प्रयोगशाला रासायनिक विश्लेषण का उपयोग किया जा सकता है।
तन्यता परीक्षण लागू सामग्री विनिर्देश के खिलाफ तन्यता शक्ति, उपज शक्ति और लम्बाई की पुष्टि करता है।
कठोरता परीक्षण सामग्री की स्थिति और गर्मी उपचार स्थिरता सत्यापित करने के लिए किया जा सकता है।
ट्यूब को लागू एएसटीएम विनिर्देश, परियोजना आवश्यकताओं, या खरीदार के विनिर्देश के अनुसार हाइड्रोस्टैटिक परीक्षण के अधीन किया जा सकता है।
ट्यूब में कुछ सतह और निकट-सतह विखंडन का पता लगाने के लिए एडी करंट परीक्षा का प्रयोग किया जा सकता है।
ट्यूब सामग्री या वेल्ड क्षेत्र में आंतरिक या वॉल्यूमेट्रिक विखंडन का पता लगाने के लिए अल्ट्रासोनिक जांच निर्दिष्ट की जा सकती है।
वेल्डेड फिन कनेक्शन की निरंतरता, बंधन की गुणवत्ता, अंडरकट, अत्यधिक वेल्ड अनियमितता, पृथक्करण और अन्य दोषों की जांच की जानी चाहिए।
महत्वपूर्ण आयामों में शामिल हैंः
तैयार ट्यूब को सतह क्षति, पंख विकृति, अपूर्ण वेल्डिंग, दरारें, संक्षारण, अत्यधिक ऑक्सीकरण और अन्य विनिर्माण दोषों के लिए नेत्रहीन जांच की जानी चाहिए।
उत्पादन से पहले परीक्षण आवश्यकताओं पर सहमति होनी चाहिए क्योंकि लागू निरीक्षण योजना ग्राहक के परियोजना विनिर्देश और शासी कोड पर निर्भर करती है।
वेल्डेड पंखों से बाहरी हीट-ट्रांसफर क्षेत्र बढ़ जाता है, जिससे इकोनोमाइज़र अपेक्षाकृत कॉम्पैक्ट इंस्टॉलेशन के भीतर अधिक गर्मी ट्रांसफर कर सकता है।
पी22 क्रोमियम-मोलिब्डेनम स्टील कई पारंपरिक कार्बन स्टील ट्यूब ग्रेड की तुलना में उच्च तापमान पर बेहतर प्रदर्शन प्रदान करता है।
निरंतर उच्च आवृत्ति वेल्डिंग पंख और ट्यूब के बीच एक विश्वसनीय कनेक्शन बनाता है, गर्मी हस्तांतरण दक्षता और यांत्रिक कंपन के प्रतिरोध में सुधार करता है।
पंख वाले ट्यूब का बढ़ता हुआ सतह क्षेत्र डिजाइनरों को अधिक कॉम्पैक्ट ट्यूब बैंक के साथ अपेक्षित गर्मी हस्तांतरण कार्य को प्राप्त करने की अनुमति देता है।
उचित रूप से निर्मित एचएफडब्ल्यू फिनड ट्यूबों को बॉयलर और अपशिष्ट गर्मी वसूली प्रणालियों में मिलने वाले दोहराए गए हीटिंग और कूलिंग चक्रों का सामना करना पड़ सकता है।
एक साधारण ट्यूब मुख्य रूप से अपनी बाहरी ट्यूब सतह के माध्यम से गर्मी हस्तांतरण प्रदान करता है। हालांकि, एक इकोनॉमाइज़र में, गैस-साइड हीट-ट्रांसफर गुणांक अक्सर तरल पक्ष के गुणांक से बहुत कम होता है.
पंखों को जोड़ने से गैस पक्ष की सतह का क्षेत्रफल बढ़ जाता है और इसलिए गर्मी हस्तांतरण प्रतिरोध को संतुलित करने में मदद मिलती है।
यह एचएफडब्ल्यू विन्नीड ट्यूबों को विशेष रूप से आकर्षक बनाता हैः
गर्म धुआं गैस → पंखुड़ी की सतह → वेल्डेड पंखुड़ी/ट्यूब इंटरफ़ेस → पी22 ट्यूब की दीवार → फ़ीड वाटर
इसका परिणाम उपलब्ध हीट-ट्रांसफर सतह का अधिक कुशल उपयोग है।
एएसटीएम A335 P22 एचएफडब्ल्यू विंटेड ट्यूब विशेष रूप से निम्नलिखित के लिए उपयुक्त हैंः
अंतिम सामग्री चयन में विचार किया जाना चाहिएधुआं गैस का तापमान, फ़ीड वाटर का तापमान, दबाव, संक्षारण वातावरण, सल्फर की मात्रा, राख/फॉउलिंग विशेषताएं, थर्मल चक्र और डिजाइन जीवन.
पी22 एचएफडब्ल्यू फिनड ट्यूबों को ग्राहक के चित्रों या इंजीनियरिंग विनिर्देशों के अनुसार आपूर्ति की जा सकती है। परियोजना के आधार पर, अनुकूलन में शामिल हो सकते हैंः
प्रत्येक उत्पादन बैच को प्रासंगिक गुणवत्ता दस्तावेज के साथ आपूर्ति की जा सकती है, जैसेःसामग्री परीक्षण प्रमाणपत्र (एमटीसी), आयामी निरीक्षण रिपोर्ट, यांत्रिक परीक्षण के परिणाम, रासायनिक विश्लेषण के परिणाम और लागू गैर-विनाशकारी परीक्षण रिकॉर्ड।
महत्वपूर्ण बॉयलर और गर्मी वसूली अनुप्रयोगों के लिए, गुणवत्ता नियंत्रण को उत्पादन प्रक्रिया के दौरान विस्तारित किया जाना चाहिए, जो कि प्रवेश करने वाले पी 22 ट्यूब सत्यापन से लेकर फिन वेल्डिंग और अंतिम निरीक्षण तक है।
निम्नलिखित पर विशेष ध्यान दिया जाना चाहिए:
इस दृष्टिकोण से यह सुनिश्चित करने में मदद मिलती है कि तैयार पंख वाले ट्यूबों को मांग वाले अर्थशास्त्री अनुप्रयोगों की तकनीकी आवश्यकताओं को पूरा करना चाहिए।
एएसटीएम ए३३५ पी२२ उच्च आवृत्ति वेल्डेड फिनड ट्यूबउच्च तापमान मिश्र धातु स्टील प्रदर्शन और उच्च दक्षता वाले फिनड हीट ट्रांसफर का एक व्यावहारिक संयोजन प्रदान करते हैं। उनका मुख्य अनुप्रयोग हैबॉयलर इकोनॉमाइज़र, जहां वे गर्म धुआं गैस से गर्मी प्राप्त करते हैं और इसे बॉयलर फीड वाटर में स्थानांतरित करते हैं।
इनका प्रयोगएचआरएसजी, अपशिष्ट गर्मी वसूली के बॉयलर, बिजली संयंत्र, रिफाइनरी, पेट्रोकेमिकल सुविधाएं और औद्योगिक भट्ठी गर्मी वसूली प्रणाली.
उच्च गर्मी हस्तांतरण क्षमता, कम्पैक्ट उपकरण आयाम और उच्च तापमान पर विश्वसनीय संचालन की आवश्यकता वाली परियोजनाओं के लिए,पी22 एचएफडब्ल्यू फिनेड ट्यूब एक मजबूत समाधान है.
