| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किलो |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | दाँतेदार फिनेड ट्यूब | सामग्री: | एएसटीएम SA213 T22 |
|---|---|---|---|
| आवेदन: | हीट एक्सचेंजर्स और बॉयलर | पैकेट: | स्वनिर्धारित |

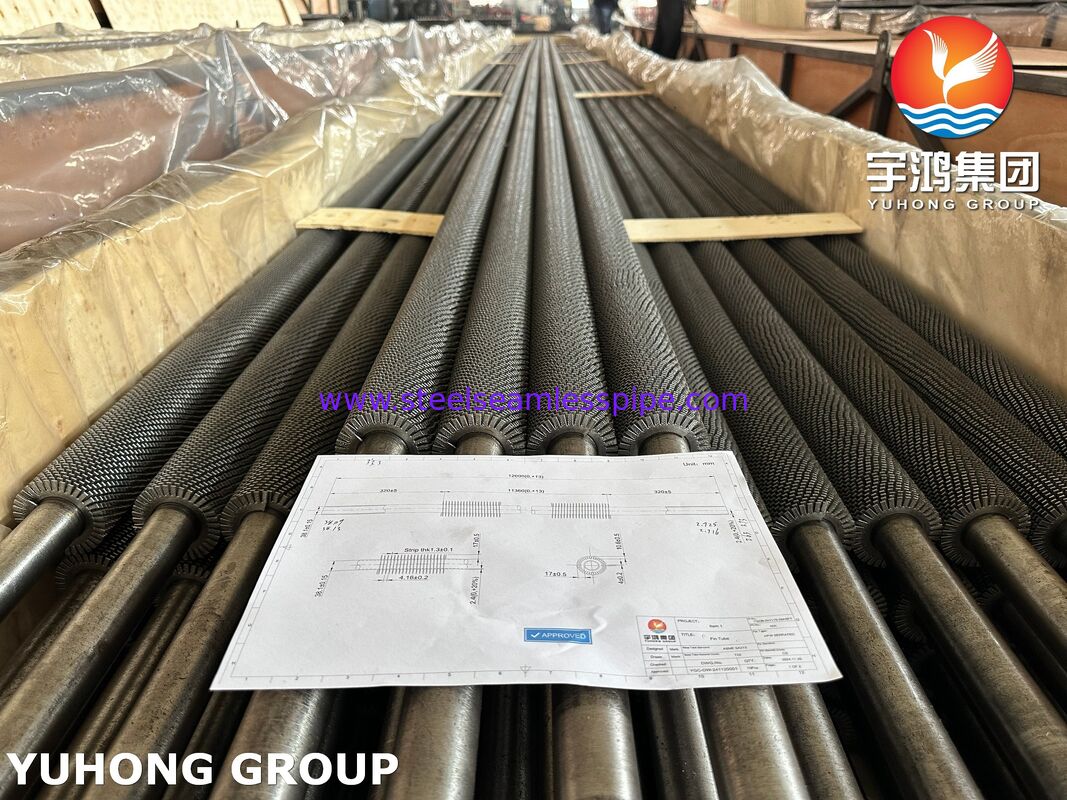

एएसटीएम SA213 T22 दाँतेदार फिनड ट्यूब उच्च तापमान और उच्च दबाव सेवा वातावरण के लिए इंजीनियर किए गए प्रीमियम हीट ट्रांसफर घटक हैं। एएसटीएम एसए213 ग्रेड टी22 सीमलेस फेरिटिक मिश्र धातु स्टील टयूबिंग से निर्मित और लगातार वेल्डेड दाँतेदार पंखों से सुसज्जित, इन ट्यूबों का व्यापक रूप से बॉयलर, इकोनॉमाइज़र, एयर हीटर, अपशिष्ट गर्मी रिकवरी इकाइयों, पेट्रोकेमिकल संयंत्रों और बिजली उत्पादन सुविधाओं में उपयोग किया जाता है।
दाँतेदार पंख का डिज़ाइन बहने वाली गैसों की सीमा परत को बाधित करके, बढ़ी हुई अशांति पैदा करके और संवहनी गर्मी हस्तांतरण दक्षता में सुधार करके थर्मल प्रदर्शन को बढ़ाता है। एएसटीएम SA213 T22 मिश्र धातु इस्पात के उत्कृष्ट रेंगना प्रतिरोध और ऑक्सीकरण प्रतिरोध के साथ संयुक्त, ये पंखदार ट्यूब औद्योगिक अनुप्रयोगों की मांग में विश्वसनीय दीर्घकालिक संचालन प्रदान करते हैं।
दाँतेदार पंखों वाली ट्यूबों का निर्माण एक सतत पेचदार पैटर्न में ट्यूब की बाहरी सतह पर विशेष रूप से नोकदार (दाँतेदार) पंखों को वेल्डिंग करके किया जाता है। खंडित पंख प्रोफ़ाइल पंख की सतह पर थर्मल प्रतिरोध को कम करते हुए वायु प्रवाह अशांति को बढ़ाती है।
सादे ठोस फिन ट्यूबों की तुलना में, दाँतेदार फिन ट्यूब प्रदान करते हैं:
उच्च तापमान ताप पुनर्प्राप्ति प्रणालियों के लिए, एएसटीएम SA213 T22 अपनी उत्कृष्ट शक्ति प्रतिधारण और संक्षारण प्रतिरोध के कारण सबसे व्यापक रूप से निर्दिष्ट सामग्रियों में से एक है।
क्रोमियम-मोलिब्डेनम मिश्र धातु संरचना ऊंचे ऑपरेटिंग तापमान पर उत्कृष्ट रेंगना प्रतिरोध और यांत्रिक स्थिरता प्रदान करती है।
दाँतेदार पंख नियंत्रित अशांति पैदा करते हैं, जिससे पारंपरिक ठोस पंख डिजाइनों की तुलना में गर्मी हस्तांतरण दर बढ़ जाती है।
उच्च-आवृत्ति प्रतिरोध वेल्डिंग फिन और ट्यूब के बीच एक निरंतर धातुकर्म बंधन सुनिश्चित करता है, जिससे थर्मल संपर्क प्रतिरोध कम हो जाता है।
क्रोमियम सामग्री उच्च तापमान वाले ग्रिप गैस वातावरण में ऑक्सीकरण और स्केलिंग के प्रतिरोध में सुधार करती है।
गंभीर औद्योगिक प्रक्रियाओं में निरंतर संचालन के लिए डिज़ाइन किया गया जहां विश्वसनीयता और थर्मल दक्षता महत्वपूर्ण हैं।
विशिष्ट प्रक्रिया आवश्यकताओं के अनुरूप अनुकूलित आयामों, फिन कॉन्फ़िगरेशन और सामग्री संयोजन में उपलब्ध है।
ASTM SA213 T22 दाँतेदार फिनड ट्यूबों का आमतौर पर उपयोग किया जाता है:
| पैरामीटर | मानक रेंज |
|---|---|
| बेस ट्यूब सामग्री | एएसटीएम SA213 T22 |
| ट्यूब का बाहरी व्यास | 19.05 मिमी - 63.50 मिमी |
| ट्यूब दीवार की मोटाई | 2.0 मिमी - 8.0 मिमी |
| ट्यूब की लंबाई | 18,000 मिमी तक |
| फिन सामग्री | कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील |
| पंख की मोटाई | 0.8 मिमी - 2.0 मिमी |
| फिन ऊंचाई | 8 मिमी - 25 मिमी |
| फिन पिच | 3 मिमी - 12 मिमी |
| फिन घनत्व | 80 - 330 फिन्स/मीटर |
| फिन प्रकार | पेचदार दाँतेदार वेल्डेड फिन |
| निर्माण विधि | उच्च आवृत्ति प्रतिरोध वेल्डिंग (HFW) |
कस्टम आयामों का निर्माण परियोजना विनिर्देशों और अंतरराष्ट्रीय मानकों के अनुसार किया जा सकता है।
| तत्व | संघटन (%) |
|---|---|
| कार्बन (सी) | 0.05 – 0.15 |
| मैंगनीज (एमएन) | 0.30 – 0.60 |
| फास्फोरस (पी) | ≤ 0.025 |
| सल्फर (एस) | ≤ 0.025 |
| सिलिकॉन (Si) | ≤0.50 |
| क्रोमियम (Cr) | 1.90 – 2.60 |
| मोलिब्डेनम (मो) | 0.87 – 1.13 |
क्रोमियम और मोलिब्डेनम मिश्र धातु तत्व उच्च तापमान शक्ति, ऑक्सीकरण प्रतिरोध और दीर्घकालिक रेंगना प्रदर्शन में महत्वपूर्ण योगदान देते हैं।
| संपत्ति | न्यूनतम मूल्य |
|---|---|
| तन्यता ताकत | 415 एमपीए |
| नम्य होने की क्षमता | 205 एमपीए |
| बढ़ाव | 30% |
| कठोरता | आमतौर पर ≤ 163 एचबी |
| अधिकतम अनुशंसित सेवा तापमान | लगभग। 600°C |
ताप उपचार स्थितियों और उत्पादन आवश्यकताओं के आधार पर यांत्रिक गुण भिन्न हो सकते हैं।
हमारे ASTM SA213 T22 दाँतेदार फिनड ट्यूब एक नियंत्रित विनिर्माण प्रक्रिया का उपयोग करके उत्पादित किए जाते हैं:
यह प्रक्रिया एक मजबूत फिन-टू-ट्यूब बंधन और इष्टतम तापीय चालकता सुनिश्चित करती है।

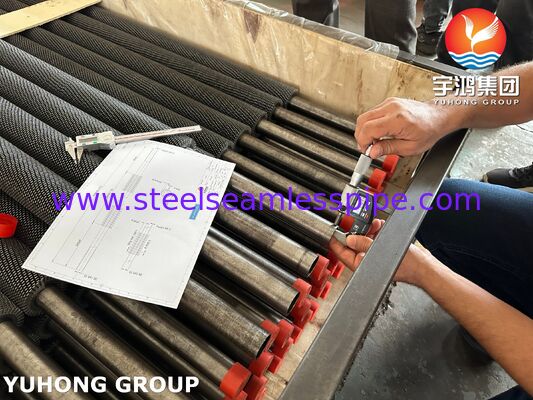

ग्राहक विनिर्देशों और अंतरराष्ट्रीय मानकों का अनुपालन सुनिश्चित करने के लिए प्रत्येक बैच व्यापक परीक्षण और निरीक्षण प्रक्रियाओं से गुजरता है।
शिपमेंट पर, निम्नलिखित दस्तावेज़ प्रदान किए जा सकते हैं:
हमारे दाँतेदार पंखों वाले ट्यूबों को गंभीर परिचालन स्थितियों के तहत असाधारण स्थायित्व बनाए रखते हुए थर्मल दक्षता को अधिकतम करने के लिए इंजीनियर किया गया है। उन्नत वेल्डिंग तकनीक, सख्त गुणवत्ता नियंत्रण और पूर्ण सामग्री ट्रैसेबिलिटी के माध्यम से, हम फिनड ट्यूब समाधान की आपूर्ति करते हैं जो दुनिया भर में बिजली उत्पादन, पेट्रोकेमिकल प्रसंस्करण, रिफाइनरी संचालन और औद्योगिक गर्मी वसूली प्रणालियों की मांग की आवश्यकताओं को पूरा करते हैं।
चाहे आपके प्रोजेक्ट को मानक आयामों या पूरी तरह से अनुकूलित फिनड ट्यूब डिज़ाइन की आवश्यकता हो, हमारे एएसटीएम SA213 T22 सेरेटेड फिनड ट्यूब विश्वसनीय गर्मी हस्तांतरण प्रदर्शन, कम रखरखाव लागत और दीर्घकालिक परिचालन मूल्य प्रदान करते हैं।
