| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किलो |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | प्लाइवुड केस या लोहे के फ्रेम वाला लकड़ी का केस |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | एम्बेडेड फिनेड ट्यूब | सामग्री: | एएसएमई एसबी111 सी68700 |
|---|---|---|---|
| आवेदन: | शेल-एंड-ट्यूब हीट एक्सचेंजर्स | पैकेट: | प्लाइवुड केस या लोहे के फ्रेम वाला लकड़ी का केस |
| प्रमुखता देना: | ASME SB111 C68700 कम पंख ट्यूब,शेल और ट्यूब हीट एक्सचेंजर पंख ट्यूब,C68700 हीट एक्सचेंजर ट्यूब गारंटी के साथ |
||

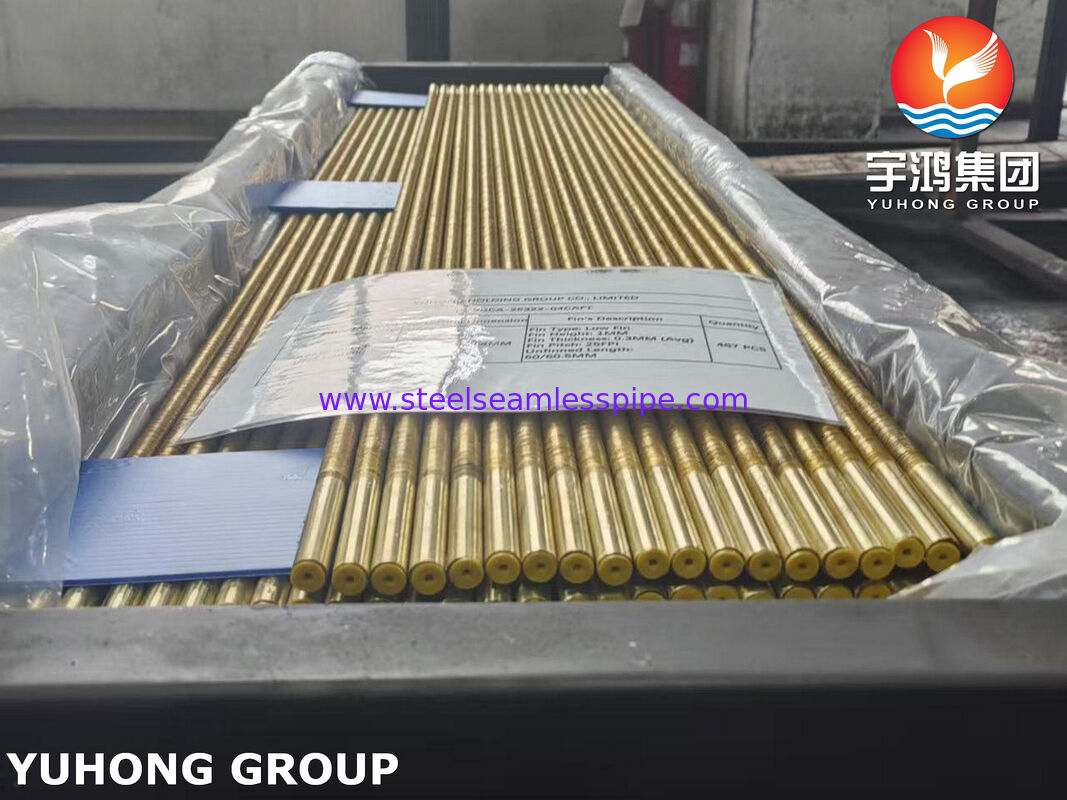

शेल-एंड-ट्यूब हीट एक्सचेंजर्स के लिए ASME SB111 C68700 लो फिनड ट्यूब
उत्पाद अवलोकन
ASME SB111 C68700 लो फिनड ट्यूब एल्युमीनियम ब्रास (UNS C68700) सीमलेस ट्यूबिंग से निर्मित प्रीमियम उन्नत-सतह हीट ट्रांसफर ट्यूब हैं और विशेष रूप से उच्च दक्षता वाले शेल-एंड-ट्यूब हीट एक्सचेंजर्स के लिए इंजीनियर किए गए हैं। लो-फ़िन ज्योमेट्री बेस ट्यूब दीवार से यांत्रिक रूप से बनाई जाती है, जो एक अभिन्न फिन संरचना बनाती है जो उत्कृष्ट तापीय चालकता और यांत्रिक अखंडता को बनाए रखते हुए बाहरी गर्मी हस्तांतरण क्षेत्र को महत्वपूर्ण रूप से बढ़ाती है।
C68700 एल्यूमीनियम पीतल को समुद्री जल संक्षारण, क्षरण, टकराव के हमले और जैव ईंधन के असाधारण प्रतिरोध के लिए व्यापक रूप से मान्यता प्राप्त है, जो इसे कंडेनसर, समुद्री कूलर, अलवणीकरण संयंत्र, पावर स्टेशन और पेट्रोकेमिकल हीट एक्सचेंजर्स के लिए सबसे व्यापक रूप से निर्दिष्ट सामग्रियों में से एक बनाता है।
एल्यूमीनियम पीतल धातुकर्म और लो-फिन एन्हांसमेंट का संयोजन डिजाइनरों को पारंपरिक सादे ट्यूबों की तुलना में उच्च तापीय प्रदर्शन, कम एक्सचेंजर आकार और कम परिचालन लागत प्राप्त करने में सक्षम बनाता है।
प्रमुख विशेषताऐं
विशिष्ट अनुप्रयोग
विद्युत उत्पादन
समुद्री उद्योग
विलवणीकरण संयंत्र
पेट्रोकेमिकल और रिफाइनिंग
एचवीएसी और प्रशीतन
विनिर्माण प्रक्रिया
निचले पंख एक सटीक शीत-कार्य प्रक्रिया के माध्यम से बनते हैं जो निरंतर पेचदार पंख बनाने के लिए ट्यूब की दीवार से सामग्री को विस्थापित करता है। चूंकि पंख ट्यूब के साथ अभिन्न रूप से जुड़े हुए हैं, इसलिए पंख और आधार सामग्री के बीच कोई धातु संबंधी असंतोष नहीं है।
यह विनिर्माण विधि प्रदान करती है:
मानक आकार सीमा
| पैरामीटर | मानक रेंज |
|---|---|
| बेस ट्यूब बाहरी व्यास | 15.88 मिमी - 31.75 मिमी |
| ट्यूब दीवार की मोटाई | 0.70 मिमी - 3.00 मिमी |
| ट्यूब की लंबाई | 18,000 मिमी तक |
| फिन ऊंचाई | 0.8 मिमी - 2.5 मिमी |
| फिन पिच | 8 - 26 फिन्स प्रति इंच (एफपीआई) |
| पंख की मोटाई | 0.25 मिमी - 0.50 मिमी |
| पंखों वाली लंबाई | ग्राहकों की आवश्यकताओं के अनुसार |
| नंगे सिरे की लंबाई | 50 मिमी - 300 मिमी |
| भूतल क्षेत्र संवर्द्धन अनुपात | 2-4 बार सादा ट्यूब |
कस्टम आयाम और फिन कॉन्फ़िगरेशन परियोजना विनिर्देशों और थर्मल डिज़ाइन गणना के अनुसार तैयार किए जा सकते हैं।
ASME SB111 C68700 (एल्यूमीनियम पीतल) की रासायनिक संरचना
| तत्व | संघटन (%) |
|---|---|
| तांबा (घन) | 76.0 – 79.0 |
| जिंक (Zn) | संतुलन |
| एल्यूमिनियम (अल) | 1.8 – 2.5 |
| आर्सेनिक (अस) | 0.02 – 0.06 |
| आयरन (Fe) | 0.06 अधिकतम |
| मैंगनीज (एमएन) | 0.01 अधिकतम |
| निकेल (नी) | 0.50 अधिकतम |
| लीड (पीबी) | 0.07 अधिकतम |
नियंत्रित एल्युमीनियम जोड़ एक सुरक्षात्मक सतह फिल्म बनाता है जो समुद्री जल के क्षरण और कटाव के प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है।
यांत्रिक विशेषताएं
विशिष्ट यांत्रिक गुण (एनील्ड स्थिति)
| संपत्ति | कीमत |
|---|---|
| तन्यता ताकत | ≥ 360 एमपीए |
| उपज शक्ति (लोड के तहत 0.5% विस्तार) | ≥ 125 एमपीए |
| बढ़ाव | ≥ 30% |
| कठोरता | विशिष्ट 70-100 एचआरबी |
| ऊष्मीय चालकता | लगभग 115-125 W/m·K |
| घनत्व | लगभग 8.33 ग्राम/सेमी³ |
ट्यूब आयाम, विनिर्माण स्थिति और ग्राहक विनिर्देशों के आधार पर मान भिन्न हो सकते हैं।
जांच और परीक्षण
कच्चे माल का सत्यापन

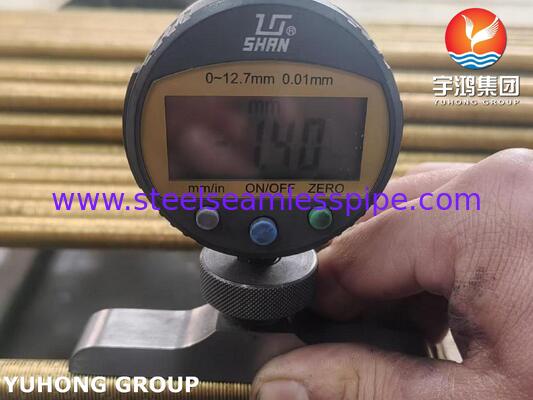

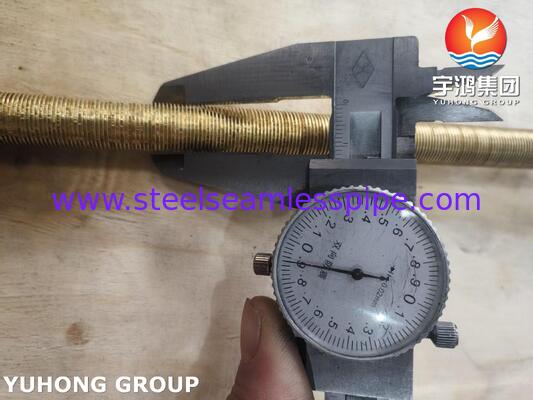

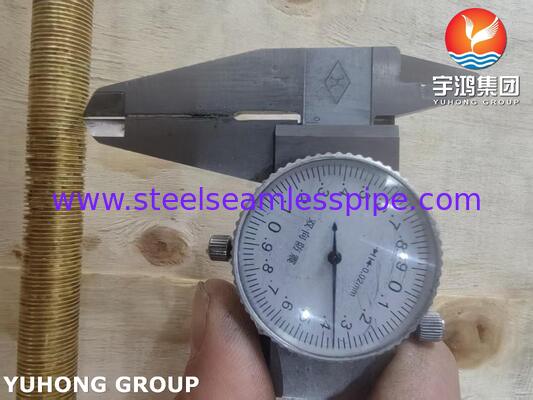

आयामी निरीक्षण
यांत्रिक परीक्षण
गैर-विनाशकारी परीक्षण (एनडीटी)
भूतल परीक्षण
दस्तावेज़ीकरण प्रदान किया गया
C68700 लो फिनड ट्यूब के लाभ
लो-फ़िन प्रोफ़ाइल बाहरी सतह क्षेत्र को बढ़ाती है, जिसके परिणामस्वरूप सादे ट्यूबों की तुलना में थर्मल दक्षता में काफी सुधार होता है।
एल्युमीनियम पीतल समुद्री जल के क्षरण के खिलाफ उत्कृष्ट सुरक्षा प्रदान करता है, जो इसे समुद्री और अलवणीकरण अनुप्रयोगों के लिए आदर्श बनाता है।
बेहतर गर्मी हस्तांतरण गुणांक अधिक कॉम्पैक्ट एक्सचेंजर डिज़ाइन और कम सामग्री उपयोग की अनुमति देता है।
क्षरण-संक्षारण और जैव ईंधन के प्रति उत्कृष्ट प्रतिरोध कम रखरखाव लागत और विस्तारित परिचालन जीवन में योगदान देता है।
टिकाऊपन के साथ मजबूत थर्मल प्रदर्शन का संयोजन, कुल जीवनचक्र लागत को कम करता है।
लागू मानक
विनिर्माण और निरीक्षण निम्नानुसार किया जा सकता है:
ASME SB111 C68700 लो फिनड ट्यूब क्यों चुनें?
ASME SB111 C68700 एल्यूमिनियम ब्रास लो फिनड ट्यूब गर्मी हस्तांतरण दक्षता, समुद्री जल संक्षारण प्रतिरोध, यांत्रिक विश्वसनीयता और दीर्घकालिक स्थायित्व का एक आदर्श संयोजन प्रदान करते हैं। उनकी उन्नत सतह डिजाइन एल्यूमीनियम पीतल के सिद्ध संक्षारण प्रतिरोध को बनाए रखते हुए उच्च तापीय प्रदर्शन को सक्षम बनाती है, जिससे वे समुद्री, बिजली उत्पादन, अलवणीकरण, एचवीएसी और पेट्रोकेमिकल वातावरण में काम करने वाले शेल-एंड-ट्यूब हीट एक्सचेंजर्स के लिए पसंदीदा विकल्प बन जाते हैं।
