| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किलो |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | एंबेडेड फिन ट्यूब | सामग्री: | एएसटीएम ए106 जीआर.बी+सीयू-टी2 |
|---|---|---|---|
| आवेदन: | एयर-कूल्ड हीट एक्सचेंजर्स | पैकेट: | स्वनिर्धारित |
ASTM A106 Gr.B Embedded Finned Tubes with CU-T2 copper fins are engineered for high-efficiency air-cooled heat exchangers and industrial cooling systems requiring superior thermal conductivity and long-term operational reliability. एम्बेडेड फिन विनिर्माण प्रक्रिया यांत्रिक रूप से कॉपर फिन स्ट्रिप को कार्बन स्टील ट्यूब की सतह पर एक सटीक रूप से मशीनीकृत ग्रूव में सम्मिलित करती है और लॉक करती है,एक मजबूत धातुकर्म की तरह बंधन बनाने जो उत्कृष्ट गर्मी हस्तांतरण प्रदर्शन और थर्मल चक्र के तहत पंख ढीला करने के लिए प्रतिरोध सुनिश्चित करता है.
एएसटीएम ए१०६ ग्रेड बी सीमलेस स्टील ट्यूबों की यांत्रिक शक्ति को CU-T2 तांबे के पंखों की असाधारण थर्मल चालकता के साथ जोड़कर, इन पंखों वाले ट्यूबों का वायु कूलर में व्यापक रूप से उपयोग किया जाता है,प्रसंस्करण शीतलक, गैस कूलर, तेल कूलर, कंप्रेसर के बाद कूलर, बिजली उत्पादन सुविधाएं, पेट्रोकेमिकल संयंत्र और एचवीएसी हीट रिकवरी सिस्टम।
एम्बेडेड फिनड ट्यूबों को एएसटीएम ए106 ग्रेड बी ट्यूब की बाहरी सतह में एक निरंतर हेलिकल ग्रूव को मशीनिंग करके निर्मित किया जाता है।एक CU-T2 तांबा पंख पट्टी फिर यांत्रिक रूप से घुमाया और कसकर खाई में एम्बेडेड हैपंखुड़ी की जड़ के चारों ओर बेस ट्यूब सामग्री को स्थानांतरित किया जाता है ताकि पंखुड़ी को सुरक्षित रूप से स्थान पर लॉक किया जा सके।
यह विनिर्माण विधि निम्नलिखित प्रदान करती हैः
बेस ट्यूब (ASTM A106 Gr.B)
व्यास सीमा के बाहरः

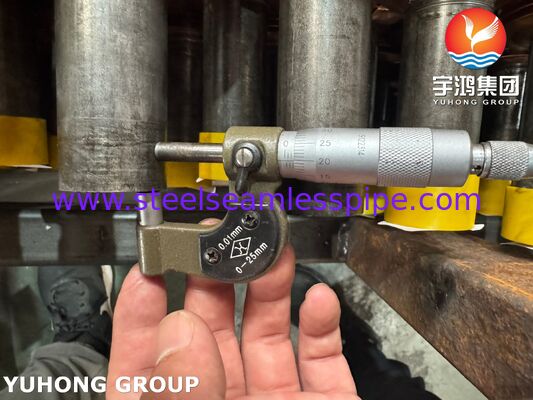

दीवार मोटाईः

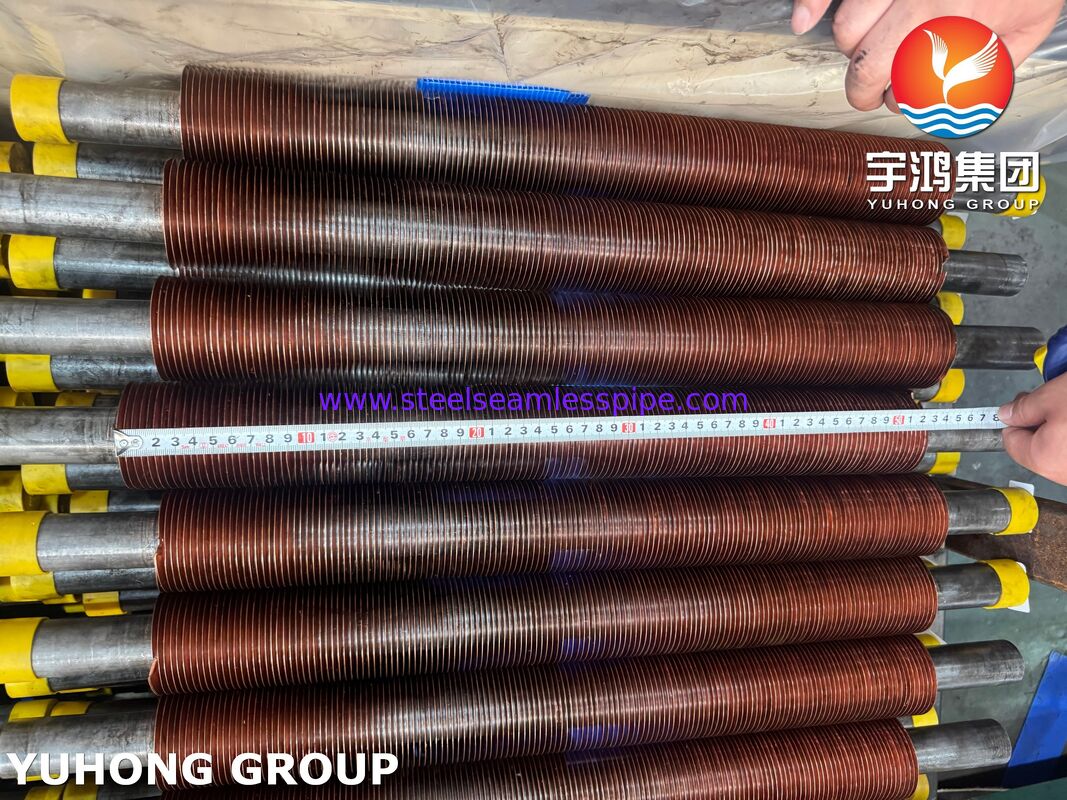

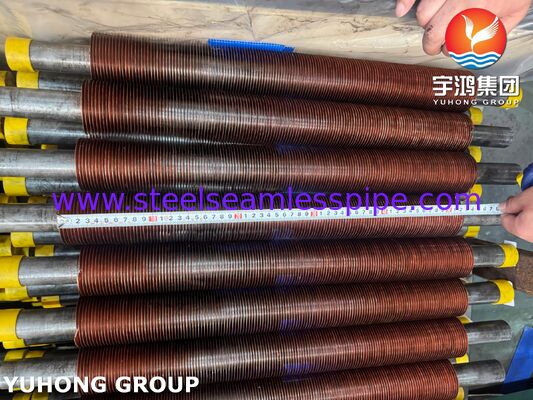

ट्यूब की लंबाईः
CU-T2 कॉपर फिन

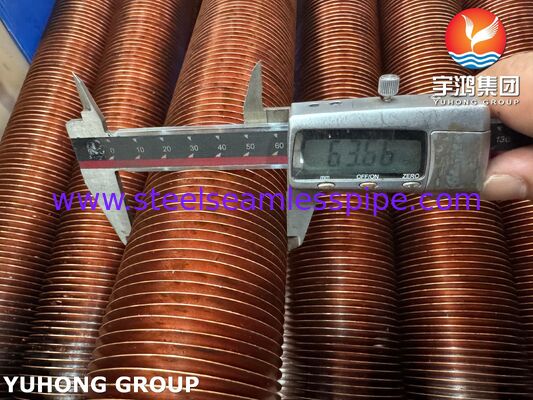

पंख की ऊंचाई:

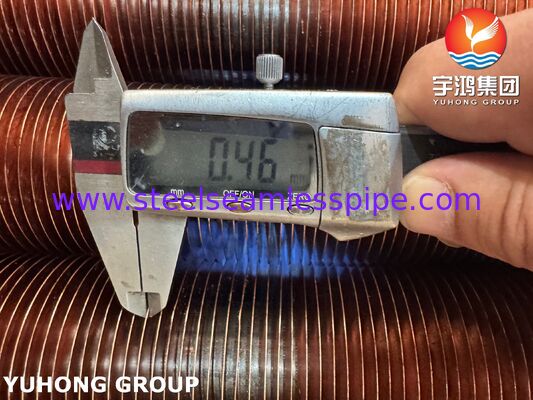

पंख की मोटाई:
फिन पिच:
पंखुड़ी घनत्व:
आयाम थर्मल डिजाइन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
बेस ट्यूब सामग्री
एएसटीएम ए106 ग्रेड बी सीमलेस कार्बन स्टील ट्यूब
लागू मानक:
विशिष्ट अनुप्रयोग:
पंख की सामग्री
CU-T2 तांबा
लागू मानक:
विशेषताएं:
एएसटीएम ए१०६ ग्रेड बी
| तत्व | संरचना (%) |
|---|---|
| कार्बन (सी) | अधिकतम 0.25 |
| मैंगनीज (Mn) | 0.27 ¢ 0.93 |
| फास्फोरस (पी) | अधिकतम 0.035 |
| सल्फर (S) | अधिकतम 0.035 |
| सिलिकॉन (Si) | मिनट 0.10 |
| तांबा (Cu) | अधिकतम 0.40 |
| निकेल (Ni) | अधिकतम 0.40 |
| क्रोमियम (Cr) | अधिकतम 0.40 |
| मोलिब्डेनम (मो) | अधिकतम 0.15 |
| वैनेडियम (V) | अधिकतम 0.08 |
CU-T2 कॉपर फिन सामग्री
| तत्व | संरचना (%) |
| तांबा + चांदी (Cu+Ag) | ≥99.90 |
| ऑक्सीजन (O) | ≤0.015 |
| अशुद्धियाँ कुल | ≤0.10 |
एएसटीएम ए१०६ ग्रेड बी ट्यूब
| संपत्ति | मूल्य |
| तन्य शक्ति | ≥330 एमपीए |
| उपज शक्ति | ≥205 एमपीए |
| लम्बाई | ≥35% |
| कठोरता | ≤79 HRB (सामान्य) |
CU-T2 कॉपर फिन
| संपत्ति | मूल्य |
| तन्य शक्ति | 200-250 एमपीए |
| लम्बाई | ≥ 30% |
| ऊष्मा चालकता | लगभग 390 W/m·K |
| विद्युत चालकता | ≥97% आईएसीएस |
निरंतर गुणवत्ता और परियोजना विनिर्देशों के अनुपालन को सुनिश्चित करने के लिए, एम्बेडेड फिनड ट्यूबों के प्रत्येक बैच को निम्नलिखित निरीक्षणों से गुजरना चाहिएः
कच्चे माल का निरीक्षण
निर्माण निरीक्षण
यांत्रिक परीक्षण
विनाशकारी परीक्षण
अंतिम निरीक्षण
एएसटीएम ए१०६ ग्रेड बी एम्बेडेड फिनेड ट्यूब CU-T2 कॉपर फिन्स के साथ व्यापक रूप से उपयोग किया जाता हैः
एएसटीएम ए१०६ ग्रेड बी कार्बन स्टील और सीयू-टी२ तांबे के पंखों का संयोजन यांत्रिक शक्ति और थर्मल प्रदर्शन के बीच आदर्श संतुलन प्रदान करता है।तांबे के पंखों से कम थर्मल प्रतिरोध बनाए रखते हुए बाहरी गर्मी हस्तांतरण सतह क्षेत्र को काफी बढ़ाया जाता है, जिससे अधिक शीतलन दक्षता और कम उपकरण पदचिह्न संभव हो सके।
हवा कूलर निर्माताओं के लिए विश्वसनीय और लागत प्रभावी गर्मी हस्तांतरण समाधानों की तलाश में,एम्बेडेड कॉपर फिनेड ट्यूब दीर्घकालिक परिचालन स्थिरता सुनिश्चित करते हुए थर्मल प्रदर्शन को अधिकतम करने के लिए सबसे प्रभावी विकल्पों में से एक हैं.
