| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; |
| न्यूनतम आदेश मात्रा: | 10 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | स्वनिर्धारित |
| बेस ट्यूब सामग्री: | एएसटीएम ए 213 टी 9 | स्टड सामग्री: | कार्बन स्टील |
|---|---|---|---|
| वेल्डिंग प्रकार: | उच्च आवृत्ति वेल्डेड | आवेदन: | प्रज्वलित हीटर, बॉयलर, सुधारक |
| मानक: | एएसटीएम ए213/एएसएमई | ||
| प्रमुखता देना: | पंख वाले ट्यूब A213 T9,सीएस स्टॉप्स फायर हीटर ट्यूब,फायर हीटर के लिए पंख वाले ट्यूब |
||

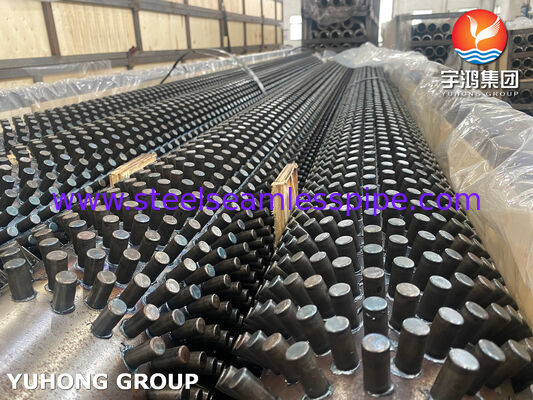

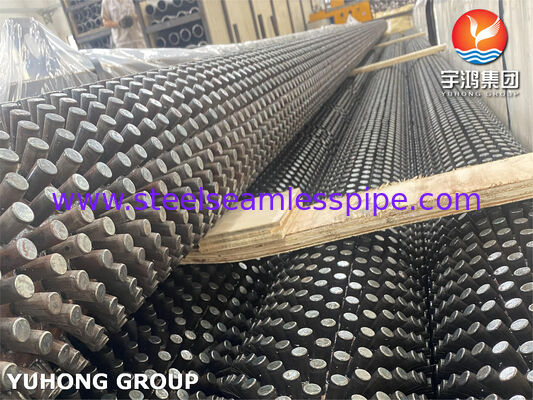

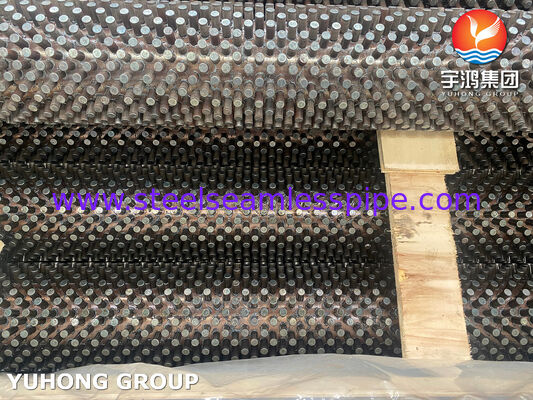

उच्च आवृत्ति वेल्डेड स्टडेड फिनड ट्यूब (बेस ट्यूब एएसटीएम ए213 टी9 + कार्बन स्टील स्टड)
उच्च तापमान और उच्च दबाव वाले वातावरण में बेहतर गर्मी हस्तांतरण के लिए इंजीनियर किए गए प्रीमियम उच्च आवृत्ति वेल्डेड स्टडेड फिनड ट्यूब की खोज करें। पेट्रोकेमिकल, बिजली उत्पादन और रिफाइनिंग उद्योगों में वैश्विक ग्राहकों को हीट एक्सचेंजर घटकों की आपूर्ति करने में एक दशक से अधिक समय से अनुभवी विदेशी व्यापार विशेषज्ञ के रूप में, हमारी कंपनी आपकी परियोजना की जरूरतों के अनुरूप विश्वसनीय, उच्च-प्रदर्शन समाधान प्रदान करती है।
स्टडेड फिनड ट्यूब, जिन्हें नेलहेड ट्यूब या पिन फिन ट्यूब के रूप में भी जाना जाता है, में बेस ट्यूब की बाहरी सतह पर बेलनाकार स्टड (पिन) प्रतिरोध-वेल्डेड या उच्च-आवृत्ति वेल्डेड होते हैं। यह डिज़ाइन गर्मी हस्तांतरण सतह क्षेत्र को महत्वपूर्ण रूप से बढ़ाता है - आमतौर पर नंगे ट्यूबों की तुलना में 2-3 गुना - उत्कृष्ट यांत्रिक शक्ति और फाउलिंग प्रतिरोध को बनाए रखते हुए।
कार्बन स्टील (सीएस) स्टड संयोजन के साथ हमारा एएसटीएम ए213 टी9 बेस ट्यूब उच्च तापमान अनुप्रयोगों में उत्कृष्टता प्राप्त करता है। T9 मिश्र धातु उत्कृष्ट रेंगना प्रतिरोध, ऑक्सीकरण प्रतिरोध और उच्च तापमान ताकत प्रदान करता है, जबकि मजबूत कार्बन स्टील स्टड संवहनी वर्गों में बाहरी गर्मी हस्तांतरण को बढ़ाते हैं।
एक नज़र में मुख्य लाभ:

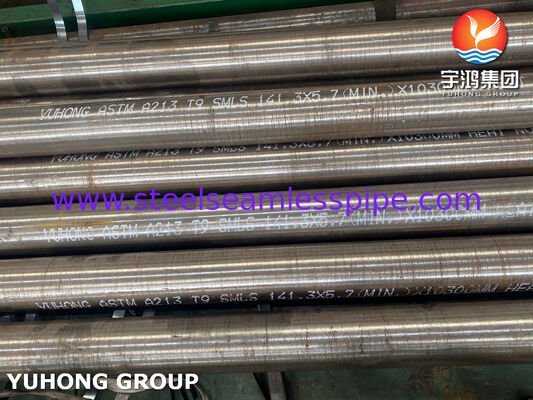

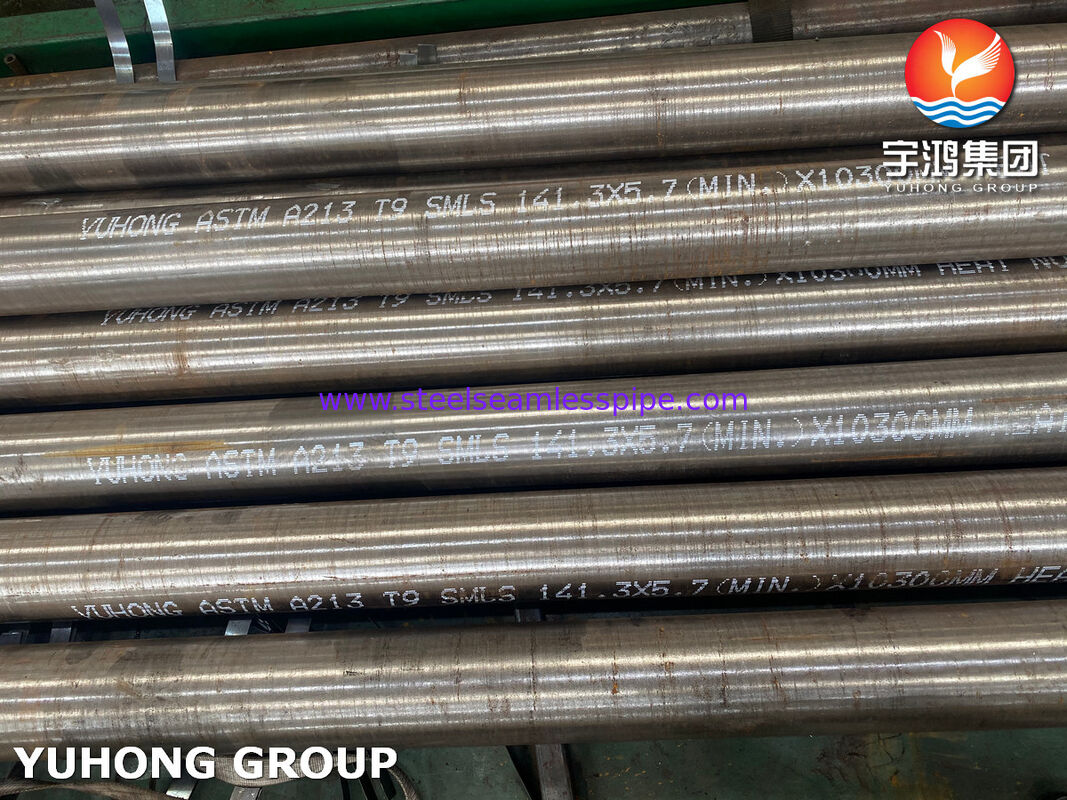

बेस ट्यूब सामग्री: ASTM A213 T9 सीमलेस फेरिटिक मिश्र धातु स्टील ट्यूब (9Cr-1Mo)।
स्टड (फिन) सामग्री: कार्बन स्टील (सीएस), आमतौर पर इष्टतम वेल्डेबिलिटी और लागत-प्रभावशीलता के लिए Q235B या निम्न-कार्बन ग्रेड के बराबर।
एएसटीएम ए213 टी9 बेस ट्यूब (वजन%):
| तत्व | सामग्री (%) |
|---|---|
| सी | 0.15 अधिकतम |
| एम.एन. | 0.30 - 0.60 |
| पी | 0.025 अधिकतम |
| एस | 0.025 अधिकतम |
| सी | 0.25 - 1.00 |
| करोड़ | 8.00 - 10.00 |
| एमओ | 0.90 - 1.10 |
कार्बन स्टील स्टड (विशिष्ट निम्न-कार्बन ग्रेड, उदाहरण के लिए, Q235B समकक्ष):
टी9 के यांत्रिक गुणों में 415 एमपीए की न्यूनतम तन्य शक्ति और 205 एमपीए की उपज शक्ति शामिल है, जो इसे ऊंचे तापमान के लिए आदर्श बनाती है।
अवयव:
एंबेडिंग/वेल्डिंग प्रक्रिया: नियंत्रित पिच पर उच्च आवृत्ति या प्रतिरोध विधियों का उपयोग करके स्टड को स्वचालित रूप से वेल्ड किया जाता है। वेल्ड प्रवेश आम तौर पर कम मनका ऊंचाई (≤1 मिमी) और कोई छींटे के साथ ≥1.5 मिमी है। यह प्रक्रिया ~600°C (ग्रेड-निर्भर) तक उच्च तापमान सेवा के लिए उपयुक्त मजबूत लगाव सुनिश्चित करती है।
विशिष्ट विनिर्माण श्रेणियां (अनुरोध पर कस्टम आकार उपलब्ध):
| पैरामीटर | श्रेणी | सहिष्णुता नोट्स |
|---|---|---|
| बेस ट्यूब ओडी | 25 - 273 मिमी (1" - 10" एनपीएस) | ±0.5% या एएसटीएम मानकों के अनुसार |
| बेस ट्यूब दीवार की मोटाई | 3.5 - 28.6 मिमी | ±10% या निर्दिष्ट के अनुसार |
| ट्यूब की लंबाई | 25,000 मिमी तक | सीधापन ≤2.5 मिमी/3मी |
| स्टड व्यास | 6 - 25.4 मिमी | ±0.3 मिमी |
| स्टड की ऊंचाई | 10 - 35 मिमी | ±0.5 मिमी |
| स्टड पिच | 8 - 30 मिमी (वर्ग/षट्कोणीय) | ±1 मिमी |
| स्टड घनत्व | कस्टम (जैसे, 120-400/वर्ग मीटर) | - |
अंडाकारता, विलक्षणता और अन्य सहनशीलता एएसटीएम ए213 और ग्राहक विनिर्देशों का अनुपालन करती हैं। हाइड्रोस्टैटिक परीक्षण (1.5× डिज़ाइन दबाव) मानक है।
हमारी जड़ित पंखों वाली ट्यूबों का व्यापक रूप से उपयोग किया जाता है:
एशिया, यूरोप, मध्य पूर्व और अमेरिका में ग्राहकों को फिनन्ड ट्यूब निर्यात करने में वर्षों की विशेषज्ञता के साथ, हम निम्नलिखित के माध्यम से अलग दिखते हैं:
