| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किलो |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | घाव पंख वाली नली | सामग्री: | ASME SA179 ट्यूब + AL1060 एल्यूमिनियम |
|---|---|---|---|
| आवेदन: | एयर-कूल्ड हीट एक्सचेंजर्स (एसीएचई) | पैकेट: | स्वनिर्धारित |
| प्रमुखता देना: | एल-प्रकार घाव फिन ट्यूब ASME SA179 स्टील,एल्यूमीनियम फिन ट्यूब AL1060 घाव डिजाइन,ASME SA179 स्टील फिन ट्यूब एल-प्रकार |
||

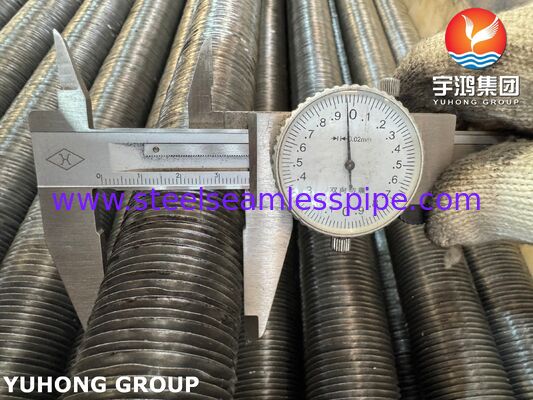

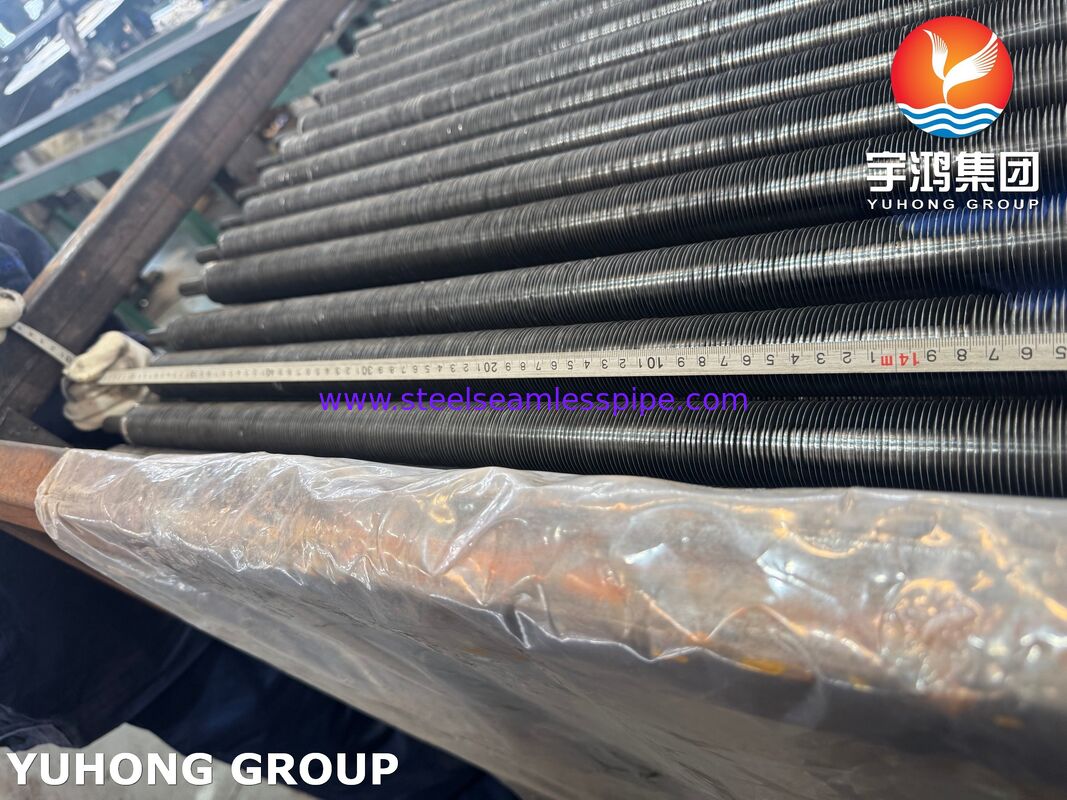

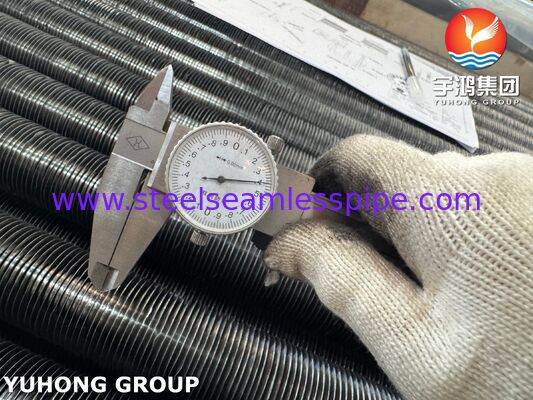

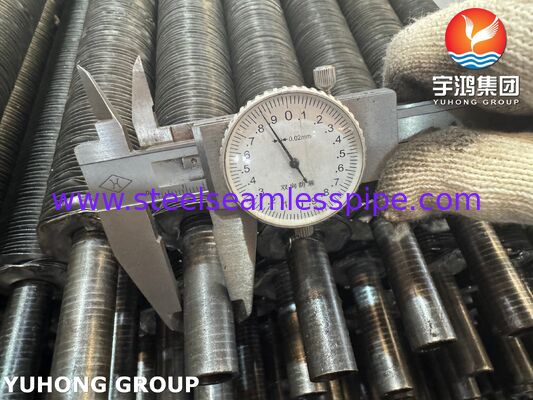

एल-टाइप वूंड फिनेड ट्यूब एक लागत प्रभावी और थर्मल रूप से कुशल गर्मी हस्तांतरण समाधान है जो निम्न से मध्यम तापमान वाले वायु-कूल्ड हीट एक्सचेंजर, कंडेनसर, तेल कूलर,और औद्योगिक शीतलन प्रणाली. एक ASME SA179 निर्बाध कार्बन स्टील ट्यूब और उच्च शुद्धता AL1060 एल्यूमीनियम फिन पट्टी का उपयोग कर निर्मित,यह पंखदार ट्यूब उत्कृष्ट यांत्रिक विश्वसनीयता बनाए रखते हुए बाहरी गर्मी हस्तांतरण क्षेत्र में काफी वृद्धि प्रदान करता है.
पंखुड़ी यंत्रवत् रूप से "एल" प्रोफाइल में बनाई जाती है और नियंत्रित तनाव के तहत ट्यूब की सतह के चारों ओर हेलिकल रूप से घुमाई जाती है। पंखुड़ी का पैर ट्यूब के चारों ओर कसकर लपेटता है,निरंतर धातु-से-धातु संपर्क बनाना जो कुशल गर्मी हस्तांतरण को बढ़ावा देता हैइसके अतिरिक्त, ओवरलैपिंग फिन फुट आंशिक रूप से ट्यूब सतह को वायुमंडलीय जोखिम से बचाता है, उपयुक्त परिचालन परिस्थितियों में बाहरी संक्षारण को कम करने में मदद करता है।
अपने किफायती निर्माण और सिद्ध प्रदर्शन के कारण, एल-प्रकार के घुमावदार फिनेड ट्यूब हवा-कूल्ड हीट ट्रांसफर उपकरण में सबसे व्यापक रूप से उपयोग किए जाने वाले फिनेड ट्यूब कॉन्फ़िगरेशन में से एक बने हुए हैं।
एल प्रकार के घुमावदार पंख वाले ट्यूबों को आधार ट्यूब की बाहरी सतह के चारों ओर एक पूर्व-निर्मित एल्यूमीनियम पट्टी को यांत्रिक रूप से लपेटने से निर्मित किया जाता है।एल्यूमीनियम पट्टी एक एल प्रोफाइल के रूप में आकार है, और पाइप की दीवार के साथ घनिष्ठ संपर्क प्राप्त करने के लिए पंखुड़ी के पैर को तनाव के तहत कसकर घुमाया जाता है।
वेल्डेड फिनेड ट्यूबों के विपरीत, उच्च तापमान की जुदाई प्रक्रिया शामिल नहीं है, स्टील ट्यूब और एल्यूमीनियम फिने दोनों के मूल धातु विज्ञान गुणों को संरक्षित करता है।
विनिर्माण प्रक्रिया निम्नलिखित प्रदान करती हैः
प्रक्रिया उद्योगों में कम और मध्यम तापमान शीतलन कर्तव्यों के लिए आदर्श जहां हवा के पक्ष में बढ़ी हुई गर्मी हस्तांतरण की आवश्यकता होती है।
कुशल संक्षेपण और गर्मी अस्वीकृति के लिए बढ़े हुए सतह क्षेत्र प्रदान करता है।
ठंडा करने के लिए उपयुक्त:
व्यापक रूप से वाणिज्यिक और औद्योगिक शीतलन प्रणालियों में उपयोग किया जाता है जिसके लिए कुशल गर्मी अपव्यय की आवश्यकता होती है।
निम्नलिखित में लागू किया जाता हैः
| पैरामीटर | विशिष्ट सीमा |
|---|---|
| बेस ट्यूब सामग्री | ASME SA179 निर्बाध कार्बन स्टील |
| पंख की सामग्री | AL1060 एल्यूमीनियम |
| ट्यूब बाहरी व्यास | 15.88 मिमी ¥ 50.8 मिमी (5/8" ¥ 2") |
| ट्यूब दीवार मोटाई | 1.24 मिमी ️ 4.11 मिमी |
| ट्यूब की लंबाई | 18000 मिमी तक |
| पंखुड़ी की ऊंचाई | 7 मिमी 16 मिमी |
| पंख की मोटाई | 0.25 मिमी ∙ 0.40 मिमी |
| फिन पिच | 2.0 मिमी ∙ 5.0 मिमी |
| पंखुड़ी घनत्व | 5 ¢ 13 पंख प्रति इंच (एफपीआई) |
| परिचालन तापमान सीमा | 150°C तक 180°C तक |
| पंखुड़ी का प्रकार | एल प्रकार का घाव पंख |
| विनिर्माण मानक | ग्राहक विनिर्देश / उद्योग मानक |
कस्टम फिन ज्यामिति और ट्यूब आयाम परियोजना आवश्यकताओं के अनुसार आपूर्ति की जा सकती है।
| तत्व | संरचना (%) |
|---|---|
| कार्बन (सी) | ≤ 0.18 |
| मैंगनीज (Mn) | 0.27 ¢ 0.63 |
| फास्फोरस (पी) | ≤ 0.035 |
| सल्फर (S) | ≤ 0.035 |
कम कार्बन वाली स्टील की संरचना उत्कृष्ट थर्मल चालकता, आकार और वेल्डेबिलिटी प्रदान करती है, जिससे यह हीट एक्सचेंजर सेवा के लिए उपयुक्त है।
| संपत्ति | न्यूनतम मूल्य |
|---|---|
| तन्य शक्ति | 325 एमपीए |
| उपज शक्ति | 180 एमपीए |
| लम्बाई | ३५% |
| कठोरता | एएसएमई आवश्यकताओं के अनुसार |
ये गुण सामान्य परिचालन स्थितियों में विश्वसनीय संरचनात्मक प्रदर्शन सुनिश्चित करते हैं।
| तत्व | संरचना (%) |
|---|---|
| एल्यूमीनियम (Al) | ≥ 99.60 |
| सिलिकॉन (Si) | ≤ 0.25 |
| लोहा (Fe) | ≤ 0.35 |
| तांबा (Cu) | ≤ 0.05 |
| मैंगनीज (Mn) | ≤ 0.03 |
| मैग्नीशियम (एमजी) | ≤ 0.03 |
| जस्ता (Zn) | ≤ 0.05 |
| टाइटेनियम (Ti) | ≤ 0.03 |
उच्च शुद्धता वाले एल्यूमीनियम की असाधारण ताप चालकता और उत्कृष्ट पंख बनाने की विशेषताएं हैं।
| संपत्ति | विशिष्ट मूल्य |
|---|---|
| तन्य शक्ति | 60 ¥ 110 एमपीए |
| उपज शक्ति | ≥ 20 एमपीए |
| लम्बाई | ≥ 20% |
| ऊष्मा चालकता | लगभग 230 W/m·K |
ये गुण घुमाव प्रक्रिया के दौरान लचीलापन बनाए रखते हुए कुशल गर्मी हस्तांतरण की अनुमति देते हैं।
प्रत्येक एल-प्रकार के घुमावदार पंख वाले ट्यूब को उत्पाद की स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए निर्माण के दौरान कठोर निरीक्षण प्रक्रियाओं से गुजरना पड़ता है।
स्वतंत्र निरीक्षण सेवाओं की व्यवस्था अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त एजेंसियों जैसे एसजीएस, टीयूवी, ब्यूरो वेरिटास, इंटरटेक और लॉयड्स रजिस्टर के माध्यम से की जा सकती है।
नंगे ट्यूबों की तुलना में, एल-प्रकार के घुंघराले पंख वाले ट्यूबों में निम्नलिखित विशेषताएं हैंः
ये लाभ एल-प्रकार के घुमावदार फिनेड ट्यूबों को उन परियोजनाओं के लिए एक उत्कृष्ट विकल्प बनाते हैं जिन्हें लागत प्रभावी गर्मी हस्तांतरण में सुधार की आवश्यकता होती है।
परिवहन और भंडारण के दौरान पंखों के नुकसान से बचने के लिए उत्पादों को निर्यात-ग्रेड सुरक्षात्मक पैकेजिंग का उपयोग करके आपूर्ति की जाती है, जिसमें शामिल हैंः
सभी पैकेजिंग विधियों को शिपमेंट और साइट हैंडलिंग के दौरान पंख ज्यामिति और उत्पाद की गुणवत्ता को संरक्षित करने के लिए डिज़ाइन किया गया है।
