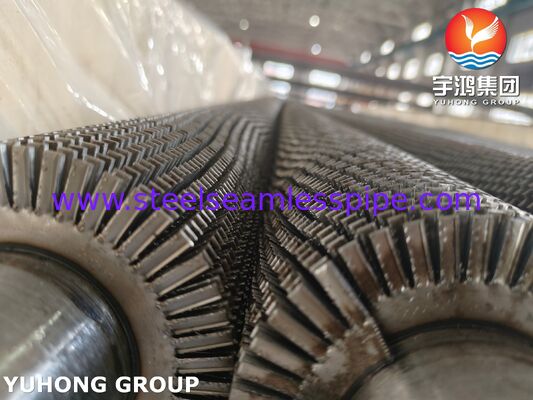

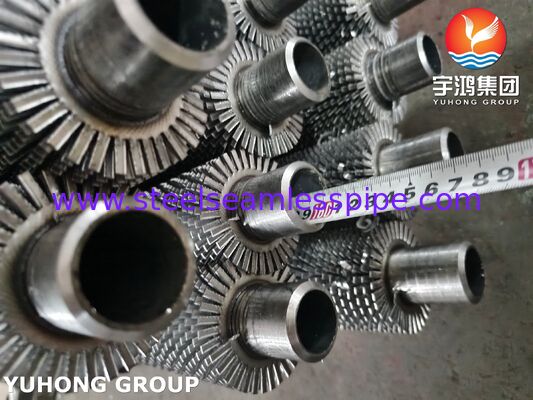

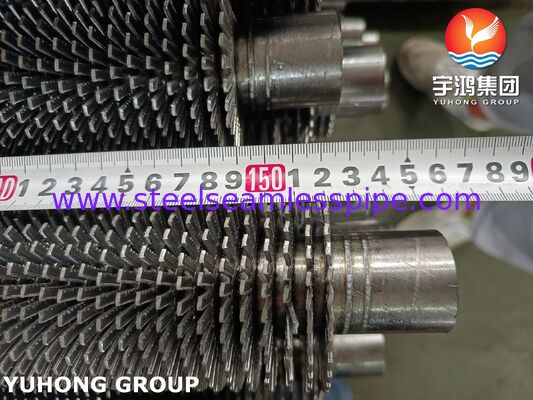

गर्मी एक्सचेंजर के लिए ASTM A192 सेरेटेड फिन ट्यूब कार्बन स्टील फिन

दागदार पंख वाले ट्यूब (बेस ट्यूब ASTM A192 + कार्बन स्टील पंख)

ऊष्मा हस्तांतरण को बढ़ाने के लिए उच्च प्रदर्शन वाले एम्बेडेड सेरेटेड फिनेड ट्यूब

हमारे दागदार पंख वाले ट्यूब, उच्च गुणवत्ता वाले एएसटीएम ए 192 सीमलेस कार्बन स्टील बेस ट्यूब के साथ एम्बेडेड कार्बन स्टील (सीएस) दागदार पंखों के साथ,मांग वाले औद्योगिक अनुप्रयोगों में बेहतर गर्मी हस्तांतरण दक्षता प्रदान करेंइन ट्यूबों को उच्च दबाव वाले वातावरण के लिए डिज़ाइन किया गया है, जो उत्कृष्ट थर्मल प्रदर्शन, यांत्रिक शक्ति और दीर्घकालिक विश्वसनीयता प्रदान करते हैं।

हीट एक्सचेंजर घटकों के एक अनुभवी निर्यातक के रूप में, हम प्रीमियम दागदार फिनड ट्यूबों के निर्माण और आपूर्ति में विशेषज्ञ हैं जो अंतरराष्ट्रीय मानकों को पूरा या अधिक करते हैं।हमारे उत्पाद ग्राहकों को ऊर्जा दक्षता को अनुकूलित करने में मदद करते हैं, उपकरण के आकार को कम करें और बॉयलर, हीट एक्सचेंजर और एयर कूल्ड सिस्टम में कम परिचालन लागत।

उत्पाद सामग्री विनिर्देश

बेस ट्यूब सामग्रीः एएसटीएम ए 192 / एएसटीएम एसए 192 सीमलेस कार्बन स्टील बॉयलर ट्यूब फिन सामग्रीः कार्बन स्टील (सामान्य ग्रेडः 08 एफ, एसपीसीसी,या समकक्ष कम कार्बन स्टील के लिए इष्टतम आकार और थर्मल चालकता)

रासायनिक संरचना

एएसटीएम ए१९२ बेस ट्यूब रासायनिक संरचना (वजन%):

कार्बन स्टील फिन सामग्री रासायनिक संरचना (08F/SPCC के लिए विशिष्ट): कम कार्बन स्टील C ≤ 0.08%, Mn 0.25-0.50%, P ≤ 0.035%, S ≤ 0.035% के साथ।यह serration के गठन और मजबूत यांत्रिक बंधन के लिए उत्कृष्ट लचीलापन सुनिश्चित करता है.

दागदार पंख वाली नली संरचना और विनिर्माण प्रक्रिया

हमारे दागदार पंख वाले ट्यूबों में बेहतर बंधन शक्ति के लिए एक एम्बेडेड (जी-प्रकार) प्रक्रिया का उपयोग किया जाता हैः

• बेस ट्यूबः उच्च दबाव वाले सीमलेस एएसटीएम ए192 कार्बन स्टील ट्यूब कोर संरचनात्मक अखंडता और दबाव प्रतिरोध प्रदान करते हैं।

• पंखः कार्बन स्टील की पट्टी को सतह की उथल-पुथल को बढ़ाने और बेहतर संवहनिक गर्मी हस्तांतरण के लिए सीमावर्ती परतों को बाधित करने के लिए दागदार ("यू" या "वी" नाच) किया जाता है।

• एम्बेडेड प्रक्रियाः बेस ट्यूब में एक ग्रूव को सटीक रूप से मशीनीकृत किया जाता है।शिकंजादार पंख पट्टी तनाव-लपेट में खाई और यांत्रिक रूप से पंख आधार पर वापस ट्यूब सामग्री रोलिंग द्वारा बंद कर दिया हैयह अतिरिक्त भरने वाली सामग्री के बिना एक मजबूत, धातु-जैसे बंधन बनाता है, कंपन, थर्मल साइक्लिंग और उच्च तापमान (~ 400 ° C / 752 ° F तक) के लिए प्रतिरोधी है।

यह एम्बेडेड डिजाइन उच्च तनाव अनुप्रयोगों में लपेटे या वेल्डेड विकल्पों की तुलना में बेहतर प्रदर्शन प्रदान करता है, फिन-ट्यूब इंटरफ़ेस पर थर्मल प्रतिरोध को कम करता है।

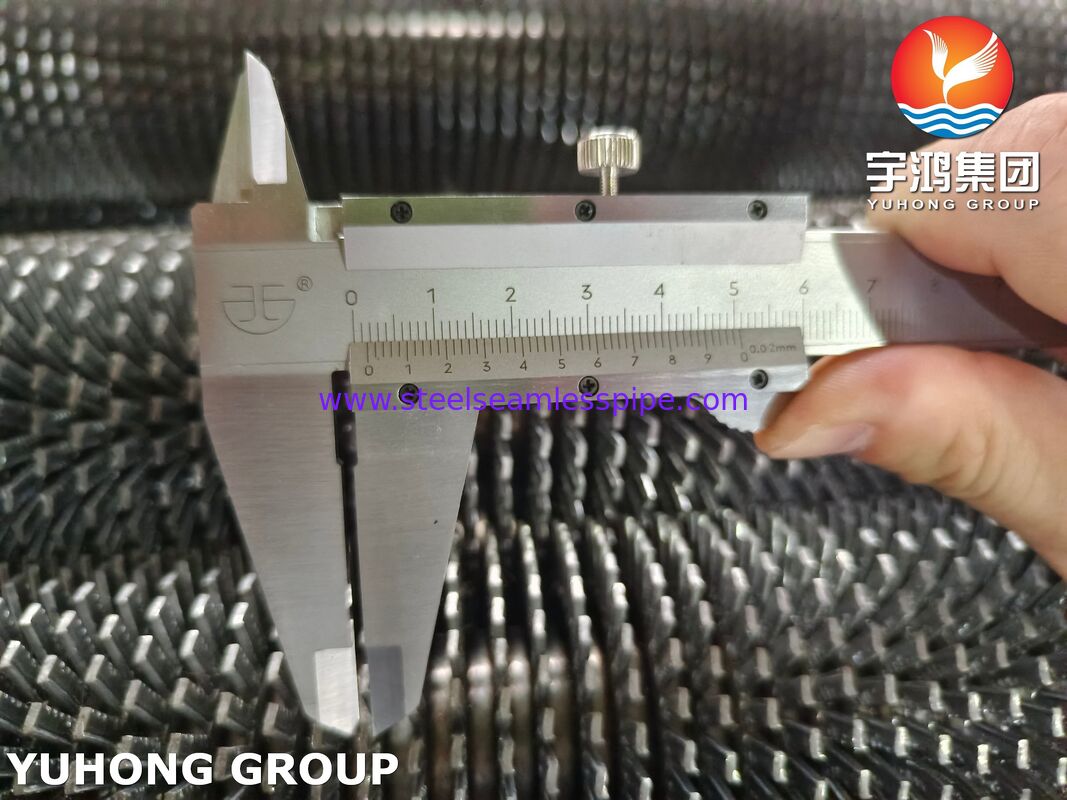

आयाम और सहिष्णुता

हम हीट एक्सचेंजर के संयोजनों में सही फिट सुनिश्चित करने के लिए सख्त विनिर्माण सहिष्णुता बनाए रखते हैं।

विशिष्ट आयाम (अनुकूलन योग्य):

• बेस ट्यूब ओडीः 16 मिमी ️ 63 मिमी (सामान्यः 25-57 मिमी)

• पंखुड़ी की ऊंचाईः 8 मिमी 35 मिमी

• पंख की मोटाईः 0.4 मिमी ️ 1.5 मिमी (गंजा हुआ)

• फिन पिचः 3 ¢ 333 फिन प्रति मीटर (1-8 एफपीआई)

• ट्यूब की लंबाईः 10-12 मीटर तक या आवश्यकता के अनुसार

आयाम सहिष्णुता (मानक सीमाएं):

• बेस ट्यूब ओडीः ±0.1 मिमी से ±0.2 मिमी

• दीवार मोटाईः ± 10% या ASTM A192 के अनुसार

• पंख ऊंचाईः ±0.5 मिमी

• फिनाइट पिचः ±1-2%

• सीधापनः ≤ 1 मिमी प्रति मीटर

सभी ट्यूबों में हाइड्रोस्टैटिक परीक्षण, आयामी सत्यापन और बंधन शक्ति मूल्यांकन सहित सख्त गुणवत्ता जांच होती है।

प्रदर्शन लाभ

• बेहतर गर्मी हस्तांतरण: दागदार पंख प्रभावी सतह क्षेत्र को बढ़ाते हैं और उथल-पुथल को बढ़ावा देते हैं,गैस-प्रवाह अनुप्रयोगों में ठोस पंखों की तुलना में कुल गर्मी हस्तांतरण गुणांक में 20-30% या उससे अधिक का सुधार.

• मजबूत यांत्रिक बंधन: एम्बेडेड डिजाइन उच्च कंपन, थर्मल विस्तार, और पंख ढीला होने के बिना दबाव चक्र का सामना करता है।

• उच्च तापमान और दबाव प्रतिरोधः कठोर बॉयलर और सुपरहीटर स्थितियों में निरंतर संचालन के लिए उपयुक्त।

• फोलिंग प्रतिरोध और सफाईः दागदार डिजाइन और सीधे गैस पथ स्वच्छ गैस धाराओं में फोलिंग को कम करते हैं; रखरखाव में आसान है।

• लागत प्रभावी: कार्बन स्टील निर्माण गैर-क्षयकारी या हल्के क्षयकारी वातावरण के लिए प्रदर्शन और अर्थव्यवस्था को संतुलित करता है।

• कॉम्पैक्ट डिजाइनः समान शुल्क के साथ छोटे हीट एक्सचेंजर की अनुमति देता है, अंतरिक्ष और सामग्री लागत को बचाता है।

विस्तृत अनुप्रयोग क्षेत्र

हमारे एएसटीएम ए 192 दागदार पंख वाले ट्यूब व्यापक रूप से उद्योगों में उपयोग किए जाते हैंः

• विद्युत उत्पादनः कोयलर और बिजली संयंत्रों में इकोनाइज़र, वायु पूर्व-हीटर, सुपरहीटर और अपशिष्ट गर्मी का पुनर्प्राप्ति।

• पेट्रोकेमिकल और रासायनिक प्रसंस्करण: प्रक्रिया हीटिंग/कूलिंग के लिए हीट एक्सचेंजर, कंडेनसर और रिबॉयलर।

• तेल एवं गैसः जलने वाले हीटर, वायु-कूल्ड हीट एक्सचेंजर (एसीएचई) और रिफाइनरी अनुप्रयोग।

• एचवीएसी और रेफ्रिजरेशनः बड़े पैमाने पर वायु प्रबंधन और गर्मी वसूली प्रणाली।

• औद्योगिक बॉयलर और जलभंडारः भाप उत्पादन और धुआं गैस शीतलन में कुशल गर्मी हस्तांतरण।

• धातुकर्म और सीमेंटः अपशिष्ट ताप बॉयलर और सुखाने की प्रणाली।

ये ट्यूब गैस-से-तरल या गैस-से-गैस हीट एक्सचेंज में उत्कृष्ट हैं जहां गैस-साइड हीट ट्रांसफर गुणांक सीमित कारक है।

हमारे फायदे और विशेषज्ञता

पंखुड़ी ट्यूब उत्पादन और अंतरराष्ट्रीय निर्यात में विशेषज्ञता के वर्षों के अनुभव के साथ, हम के माध्यम से बाहर खड़ेः

• उन्नत विनिर्माण: अत्याधुनिक एम्बेडेड फिनिंग मशीनें जो निरंतर गुणवत्ता और सख्त सहिष्णुता सुनिश्चित करती हैं।
• सामग्री विशेषज्ञताः एएसटीएम ए192 ट्यूबों और प्रीमियम सीएस फिन स्टॉक की सख्त आपूर्ति, पूर्ण मिल परीक्षण प्रमाण पत्र (एमटीसी) प्रदान किए गए।
• अनुकूलन: आपके सटीक चित्रों से मेल खाने के लिए गैर-मानक आकार, लंबाई और पंखुड़ी विन्यास के लिए लचीला उत्पादन।
• गुणवत्ता आश्वासनः आईएसओ-अनुरूप प्रक्रियाएं, तृतीय पक्ष निरीक्षण विकल्प (एसजीएस, बीवी, आदि), और 100% ट्रेसेबिलिटी।
• वैश्विक निर्यात अनुभव: यूरोप, मध्य पूर्व, दक्षिण पूर्व एशिया और अमेरिका को आपूर्ति करने का सिद्ध ट्रैक रिकॉर्ड। हम इनकोटरम्स, समुद्री माल के लिए पैकेजिंग और प्रलेखन आवश्यकताओं को समझते हैं।
• तकनीकी सहायता: हमारे इंजीनियर अधिकतम प्रणाली प्रदर्शन के लिए थर्मल गणना, सामग्री चयन और एकीकरण सलाह में सहायता करते हैं।
• विश्वसनीय लीड टाइम्स और प्रतिस्पर्धी मूल्य निर्धारणः कुशल उत्पादन और प्रत्यक्ष कारखाने की आपूर्ति गुणवत्ता से समझौता किए बिना मूल्य सुनिश्चित करती है।

चाहे आपको मानक स्टॉक की आवश्यकता हो या A192 बेस और सीएस फिन्स के साथ कस्टम-इंजीनियर किए गए दागदार फिनड ट्यूब, हम ऐसे समाधान प्रदान करते हैं जो दक्षता और स्थायित्व को बढ़ाते हैं।

विस्तृत उद्धरण, तकनीकी डेटाशीट या नमूने के लिए आज ही हमसे संपर्क करें। उच्च प्रदर्शन वाले गर्मी हस्तांतरण घटकों में हमारी विशेषज्ञता को अपनी अगली परियोजना का समर्थन करने दें।
