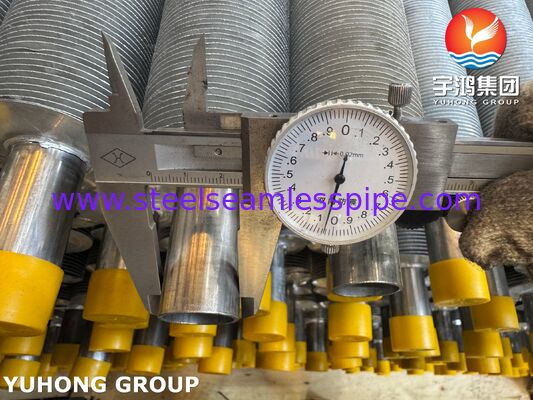

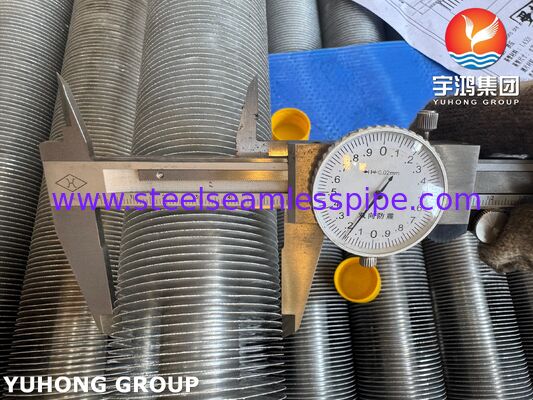

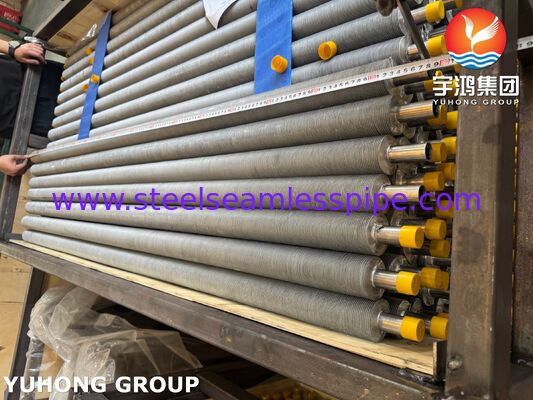

उच्च दक्षता वाले एक्सट्रूडेड बिमेटलिक फिनड ट्यूबः EN 10217-7 1.4301 एल्यूमीनियम फिन के साथ बेस ट्यूब

उत्पाद सिंहावलोकन हमारे एक्सट्रूडेड बिमेटलिक फिनेड ट्यूब गर्मी हस्तांतरण प्रौद्योगिकी के शिखर का प्रतिनिधित्व करते हैं।4301 (स्टेनलेस स्टील 304) कोर ट्यूब एल्यूमीनियम (AL) बाहरी पंख की असाधारण थर्मल चालकता के साथ, इन ट्यूबों को मांग वाले औद्योगिक वातावरण के लिए डिज़ाइन किया गया है। सीमलेस एक्सट्रूज़न प्रक्रिया सही यांत्रिक बंधन सुनिश्चित करती है, गर्मी एक्सचेंजर में लंबे समय तक चलने वाला प्रदर्शन प्रदान करती है,वायु कूलर, और कंडेनसर।

1.4301 + AL एक्सट्रूडेड फिन ट्यूब की संरचना और विनिर्माण प्रक्रिया

हमारे द्विधातु पंखों वाले ट्यूबों की असाधारण स्थायित्व हमारी उन्नत शीत-विघटन विनिर्माण प्रक्रिया से आती है।

• कोर/बेस ट्यूब (EN 10217-7 1.4301): आंतरिक ट्यूब उच्च श्रेणी के वेल्डेड स्टेनलेस स्टील (1.4301 / SS 304) से निर्मित है, जो दबाव के प्रयोजनों के लिए डिज़ाइन किया गया है,आंतरिक संक्षारक तरल पदार्थों के लिए अधिकतम प्रतिरोध सुनिश्चित करना.

• बाहरी पंख (एल्यूमीनियम): हम शुद्ध एल्यूमीनियम (आमतौर पर एल 1060) का उपयोग इसकी बेहतर आकार और गर्मी अपव्यय क्षमताओं के कारण करते हैं।

• एक्सट्रूज़न प्रक्रियाः एक एल्यूमीनियम मफ ट्यूब 1.4301 स्टेनलेस स्टील बेस ट्यूब पर फिसल जाती है।फिर एक रोलिंग मशीन के माध्यम से इकट्ठा किया जाता है जहां तीन सेट डिस्क फिन बनाने के लिए एल्यूमीनियम को बाहर निकालते हैंयह प्रक्रिया स्टेनलेस स्टील और एल्यूमीनियम के बीच एक तंग, स्थायी यांत्रिक बंधन पैदा करती है, बाहरी वातावरण से बेस ट्यूब को पूरी तरह से सील करती है और गैल्वानिक जंग को रोकती है।

रासायनिक संरचनाः EN 10217-7 1.4301 बेस ट्यूब और एल्यूमीनियम फिन

कठोर अंतरराष्ट्रीय इंजीनियरिंग मानकों को पूरा करने के लिए, हम कच्चे माल पर सख्ती से नियंत्रण करते हैं। नीचे कोर ट्यूब और फिन सामग्री की रासायनिक संरचना है।

तालिका 1: बेस ट्यूब सामग्री - EN 10217-7 1.4301 (X5CrNi18-10)

तालिका 2: पंख सामग्री - एल्यूमीनियम (वर्ग 1060/1100)

आयाम और 1.4301 / AL फिनेड ट्यूब के लिए सहिष्णुता रेंज

हीट एक्सचेंजर की असेंबली में सटीकता महत्वपूर्ण है। हम पूर्ण फिटमेंट सुनिश्चित करने के लिए सख्ती से नियंत्रित सहिष्णुता के साथ अत्यधिक अनुकूलन योग्य आयाम प्रदान करते हैं।

1.4301 स्टेनलेस स्टील + AL एक्सट्रूडेड फिन पाइप के प्रदर्शन लाभ

• शून्य संपर्क प्रतिरोध: शीत-रोलिंग एक्सट्रूज़न प्रक्रिया 100% यांत्रिक बंधन की गारंटी देती है, उच्च तापमान (280°C - 300°C तक) पर भी गर्मी हस्तांतरण दक्षता का शून्य नुकसान सुनिश्चित करती है।

• बेजोड़ संक्षारण संरक्षणः एल्यूमीनियम फिन सामग्री 1.4301 स्टेनलेस स्टील बेस ट्यूब को पूरी तरह से कवर करती है।यह "बलिदान एनोड" प्रभाव और भौतिक बाधा बाहरी वायुमंडलीय संक्षारण से कोर ट्यूब की रक्षा करती है.

• उच्च संरचनात्मक अखंडता: घाव या एल-पैर वाले पंखों के विपरीत, एक्सट्रूडेड पंख बाहरी एल्यूमीनियम आस्तीन का अभिन्न अंग हैं। वे कंपन, उच्च दबाव धोने, या उच्च दबाव धोने के दौरान ढीला, विकृत या छील नहीं करेंगे।या थर्मल साइकिल.

• स्वच्छ आंतरिक सतहः EN 10217-7 1.4301 कोर उत्कृष्ट स्वच्छता और सफाई प्रदान करता है, जिससे यह स्वच्छता और खाद्य ग्रेड अनुप्रयोगों के लिए उपयुक्त है।

EN 10217-7 1.4301 द्विधातु पंख वाले ट्यूबों के लिए विस्तृत अनुप्रयोग क्षेत्र

प्रीमियम सामग्री संयोजन के कारण, इन फिन ट्यूबों को विभिन्न उद्योगों में इंजीनियरिंग फर्मों द्वारा व्यापक रूप से निर्दिष्ट किया जाता हैः

• पेट्रोकेमिकल और तेल रिफाइनरीज: वायु-कूल्ड हीट एक्सचेंजर्स (एसीएचई) में उपयोग किया जाता है जहां संक्षारक आंतरिक तरल पदार्थों को परिवेश वायु द्वारा ठंडा किया जाता है।

• विद्युत उत्पादनः कंडेनसर शीतलन प्रणालियों और निकास गैस वसूली में आवश्यक घटक।

• खाद्य एवं पेय प्रसंस्करण: 1.4301 (एसएस304) आंतरिक ट्यूब खाद्य सुरक्षा की गारंटी देता है, जिसका उपयोग व्यापक रूप से सुखाने, ताप और पाश्चरकरण उपकरण में किया जाता है।

• एचवीएसी प्रणालीः औद्योगिक हीटिंग और एयर कंडीशनिंग कॉइल्स जिन्हें उच्च स्थायित्व और थर्मल दक्षता की आवश्यकता होती है।

हमें अपने द्विधातु पंखयुक्त ट्यूब निर्माता के रूप में क्यों चुनें?

गर्मी हस्तांतरण समाधानों के निर्माण में एक दशक से अधिक के अनुभव के साथ, हम सिर्फ एक आपूर्तिकर्ता नहीं हैं; हम आपके तकनीकी भागीदार हैं।

• सख्त गुणवत्ता नियंत्रण (QC): प्रत्येक EN 10217-7 1.4301 बेस ट्यूब एक्सट्रूज़न से पहले एडी करंट टेस्ट (ECT) और हाइड्रोस्टैटिक टेस्ट से गुजरती है। एक्सट्रूज़न के बाद,हम बारीकी से आयामी जांच और दृश्य निरीक्षण करते हैं.

• उन्नत विनिर्माण: हमारी आयातित एक्सट्रूज़न मशीनें लगातार फिनाइट पिच और पूरी तरह से झुर्रियों से मुक्त फिनाइट आधार सुनिश्चित करती हैं, जिससे वायु प्रवाह गतिशीलता अधिकतम होती है।

• निर्यात के लिए तैयार पैकेजिंगः लंबी दूरी के शिपिंग के दौरान पंखों के नुकसान को रोकने के लिए, सभी ट्यूबों को मजबूत में पैक किया जाता है,ऑक्सीकरण को रोकने के लिए कस्टम आंतरिक लकड़ी के समर्थन और desiccants के साथ fumigated लकड़ी के मामले.

• कस्टम इंजीनियरिंग: हम OEM/ODM का समर्थन करते हैं। चाहे आपको विशिष्ट गैर-फिनड अंत, अनुकूलित लंबाई, या विशेष परीक्षण रिपोर्ट (EN 10204 3.1 प्रमाण पत्र) की आवश्यकता हो,हमारी इंजीनियरिंग टीम देने के लिए तैयार है.
