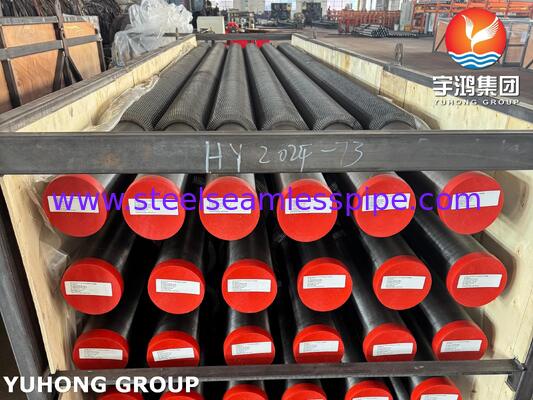

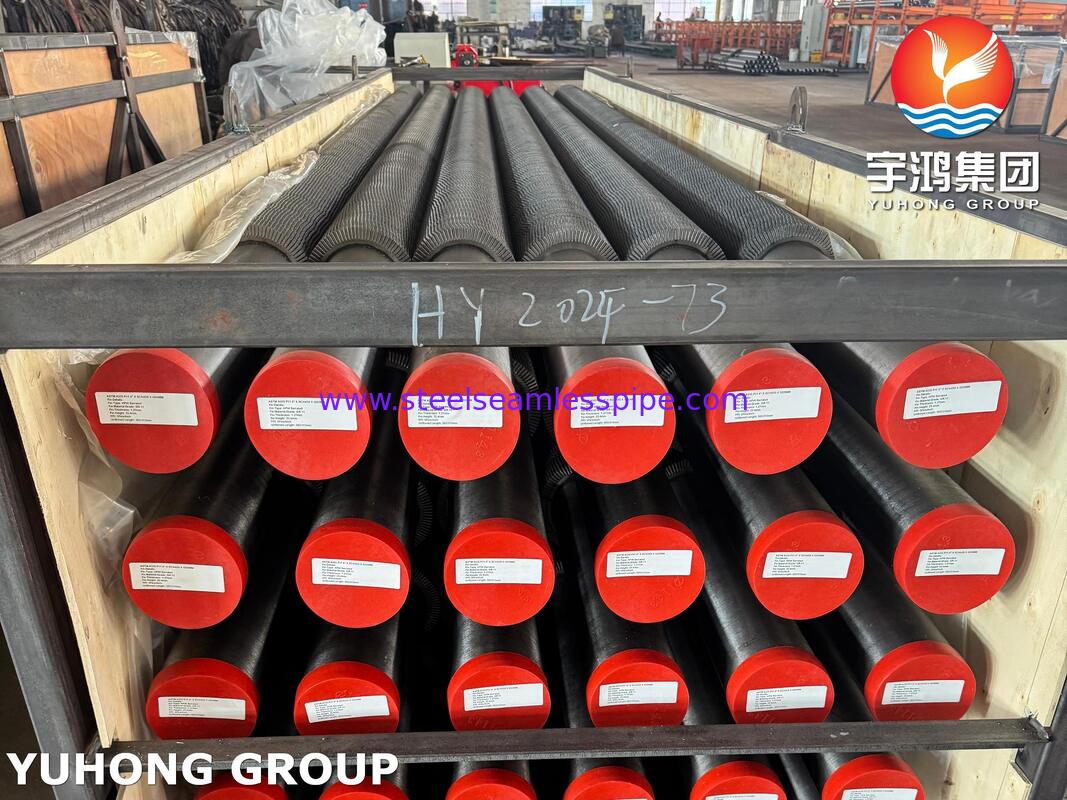

A335 P11 HFW दांतेदार पंख वाली ट्यूब GR.11 पंखों के साथ - बॉयलर और HRSG अनुप्रयोग

उच्च-आवृत्ति वेल्डेड दांतेदार पंख वाली ट्यूबेंआधार ट्यूब: ASTM A335 P11 | पंख: एल्यूमीनियम मिश्र धातु GR.11

1. उत्पाद अवलोकन

उच्च-आवृत्ति वेल्डेड दांतेदार पंख वाली ट्यूबें ASTM A335 P11 क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील आधार ट्यूबों को उन्नत HFW तकनीक के माध्यम से एल्यूमीनियम मिश्र धातु GR.11 पंखों के साथ जोड़ती हैं। अत्यधिक परिस्थितियों (≤600°C) के लिए डिज़ाइन की गई, वे चिकनी ट्यूबों की तुलना में 30%+ अधिक तापीय दक्षता प्रदान करती हैं।

2. सामग्री संरचना (ASTM-अनुरूप)

तालिका: रासायनिक गुण

मुख्य सामग्री लाभ:

• P11 आधार ट्यूब: उच्च क्रीप शक्ति (60ksi यील्ड) और ऑक्सीकरण प्रतिरोध।

• GR.11 पंख: संक्षारण रोधी (नमक स्प्रे >1,000 घंटे), तापीय चालकता 200W/m·K।

3. संरचना और निर्माण प्रक्रिया

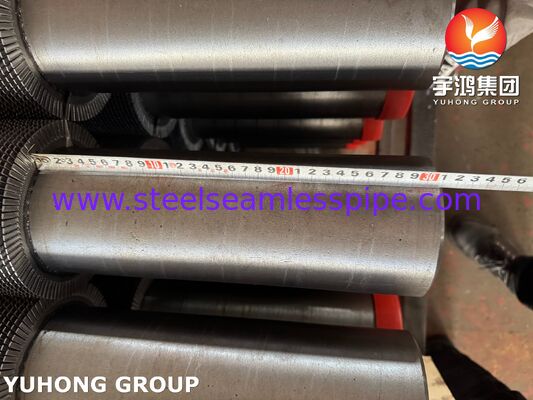

• आधार ट्यूब: निर्बाध, OD 15.88-50.8mm, मोटाई 2.0-4.5mm

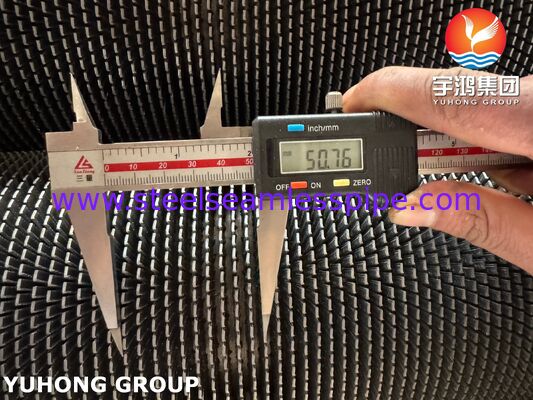

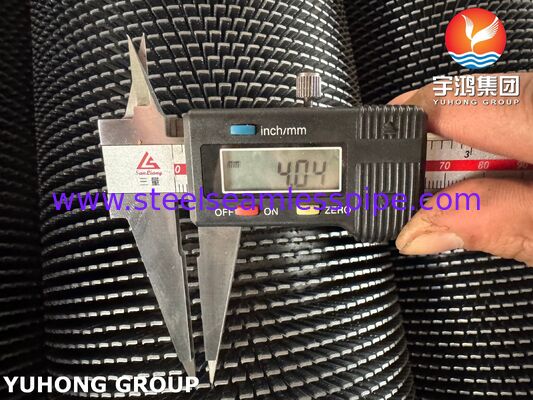

• पंख: दांतेदार किनारा (अशांति बढ़ाता है), ऊंचाई 12-20mm, मोटाई 0.3-0.5mm

• एम्बेडिंग प्रक्रिया:

HFW प्रौद्योगिकी: पंख-से-आधार बंधन शक्ति >100MPa (ASTM E8 प्रति)

हेलिकल पिच: 3-10 पंख/इंच (अनुकूलन योग्य)

100% वेल्ड प्रवेश: शून्य तापीय संपर्क प्रतिरोध सुनिश्चित करता है

4. परिशुद्धता सहनशीलता

तालिका: आयामी मानक (ASME B36.10)

5. प्रदर्शन लाभ

• ऊष्मा हस्तांतरण: नंगी ट्यूबों की तुलना में 8-12x सतह क्षेत्र विस्तार

• फॉलिंग प्रतिरोध: दांतेदार पंख सीमा परतों को बाधित करते हैं

• दबाव अखंडता: P11 आधार ट्यूब 450°C पर 15MPa के लिए रेटेड है

• संक्षारण संरक्षण: GR.11 Al₂O₃ सुरक्षात्मक परत बनाता है

6. अनुप्रयोग उद्योग

7. हमारी पंख वाली ट्यूबें क्यों चुनें?

• प्रमाणित गुणवत्ता: EN 10204 3.1, ASME सेक्शन II, ISO 9001:2015

• कस्टम इंजीनियरिंग: द्रव गुणों (गैस/तेल/भाप) के अनुरूप पंख घनत्व/ऊंचाई को अनुकूलित किया गया

• सिद्ध दीर्घायु: रिफाइनरियों में >60,000 सेवा घंटे (API 530 अनुरूप)

• वैश्विक आपूर्ति: 500+ टन/माह क्षमता, लीड टाइम ≤30 दिन
