| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | HFW फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 10PCS |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | स्वनिर्धारित |
| बेस ट्यूब सामग्री मानक: | एएसटीएम ए106 जीआर.बी सीमलेस | फिन अटैचमेंट विधि: | उच्च आवृत्ति वेल्डेड (HFW) |
|---|---|---|---|
| अधिकतम परिचालन तापमान: | 400 डिग्री सेल्सियस | फिन घनत्व रेंज: | 150-250 फिन्स प्रति मीटर |
| प्रमुखता देना: | हीट एक्सचेंजर के लिए सर्पिल वेल्डेड फिनड ट्यूब,A106 कार्बन स्टील के पंख वाले ट्यूब,सर्पिल वेल्ड के साथ सीएस फिन ट्यूब |
||

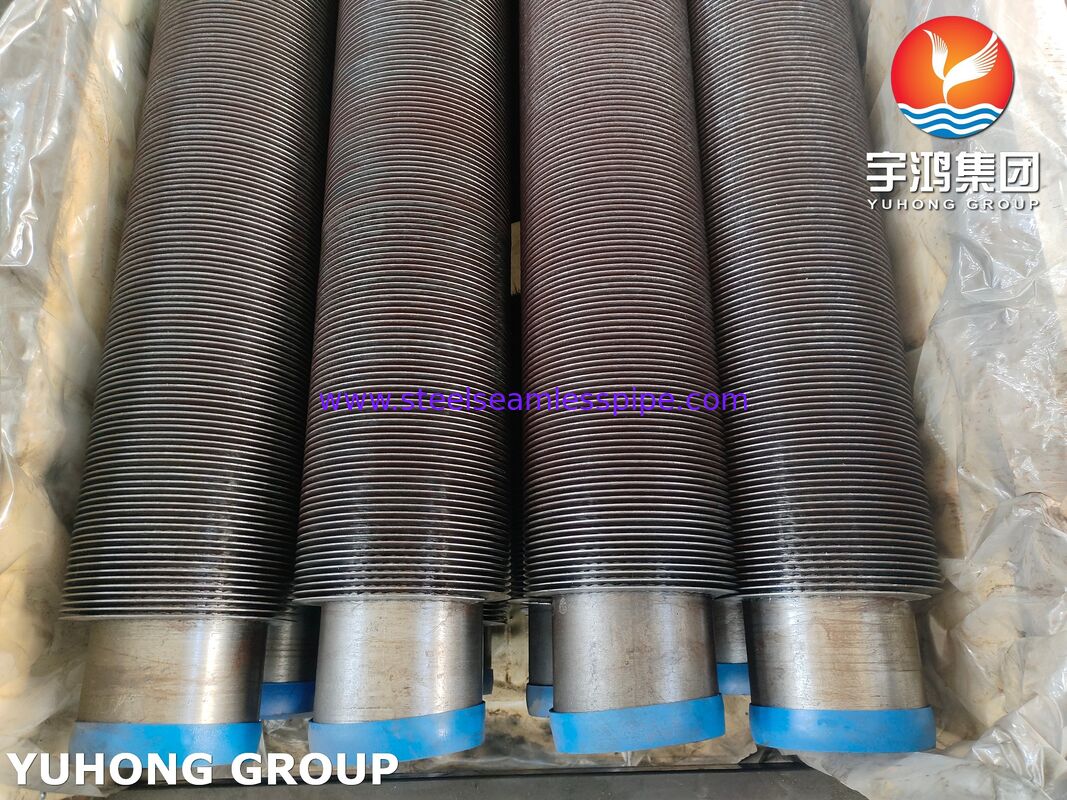

उच्च आवृत्ति वेल्डेड (एचएफडब्ल्यू) फिनेड ट्यूबें एएसटीएम ए106 ग्रेड बी सीमलेस कार्बन स्टील को जोड़ती हैं
उन्नत ठोस-राज्य वेल्डिंग तकनीक का उपयोग कर कार्बन स्टील के पंखों के साथ आधार ट्यूब।ये ट्यूब
नंगे पाइपों के मुकाबले 8-10 गुना अधिक गर्मी हस्तांतरण दक्षता प्रदान करें, गर्मी वसूली के लिए आदर्शप्रणालियाँ,
बॉयलर और प्रक्रिया हीटर जो ≤ 400°C पर काम करते हैं।
| घटक | सामग्री | मुख्य प्रक्रिया |
|---|---|---|
| बेस ट्यूब | ASTM A106 Gr.B | सीमलेस कोल्ड-ट्रैक, ओडी 25.4-114.3 मिमी |
| पंख | कार्बन स्टील (CS) | उच्च आवृत्ति वेल्डिंग (2,000 हर्ट्ज), कोई भराव नहीं |
| बांड की गुणवत्ता | धातुकर्म संलयन | 100% अल्ट्रासोनिक परीक्षण, कतरनी की ताकत ≥35MPa |
बेस ट्यूब (A106 Gr.B):
| तत्व | सी | एमएन | पी (अधिकतम) | S (अधिकतम) | हाँ |
|---|---|---|---|---|---|
| % | ≤0.30 | 0.29-1.06 | 0.035 | 0.035 | ≥0.10 |
पंख (कार्बन स्टील एसपीएचसी):
| तत्व | C (अधिकतम) | एमएन (अधिकतम) | पी (अधिकतम) | S (अधिकतम) | अल (मिनट) |
|---|---|---|---|---|---|
| % | 0.12 | 0.50 | 0.040 | 0.040 | 0.020 |
| पैरामीटर | सीमा/सहिष्णुता | मानक |
|---|---|---|
| बेस ट्यूब ओडी | 25.4 - 219 मिमी (±0.15 मिमी) | ASTM A106 |
| पंखुड़ी की ऊंचाई (एच) | 5 - 30 मिमी (±0.5 मिमी) | उच्च शिक्षा मानक |
| पंखुड़ी की मोटाई (टी) | 0.8 - 3.0 मिमी (±0.1 मिमी) | कस्टम |
| फिन पिच | 4-25 (±0.2) | ASME B36.10M |
| अधिकतम लंबाई | 24 मीटर (सीधापन ≤1 मिमी/मीटर) | कस्टम |
| उद्योग | उपयोग मामला | ट्यूब विन्यास उदाहरण |
|---|---|---|
| बिजली संयंत्र | अर्थशास्त्री, वायु प्रीहीटर | ओडी 50.8 मिमी + 16 मिमी पंख @ 197 FPM |
| पेट्रोकेमिकल | प्रक्रिया गैस हीटर, रिएक्टर | ओडी 76.2mm + 19mm फिन @ 230 FPM |
| एचवीएसी | थर्मल फ्लूइड हीटर, डेहुमिडिफायर | ओडी 38.1 मिमी + 12.7 मिमी पंख @ 180 FPM |
| अपशिष्ट ताप की वसूली | एग्जॉस्ट गैस बॉयलर (≤550°C) | एल्यूमीनियम कोटिंग + 25.4 मिमी पंख |
