| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | DNV, BV, PED, LR, ABS, TS, CCS |
| मॉडल संख्या: | एएसटीएम A376 TP347H |
| न्यूनतम आदेश मात्रा: | 500 किलोग्राम |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लकड़ी के मामले |
| प्रसव के समय: | 45-70 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | ग्राहकों की आवश्यकताओं के अनुसार |
| मानक: | एएसटीएम ए376 (टीपी347एच फिन), एएसटीएम ए179 (सीएस बेस ट्यूब), जीबी/टी 1527-2006 | सामग्री ग्रेड: | फिन: TP347H ऑस्टेनिटिक स्टेनलेस स्टील; बेस ट्यूब: 10#/20# कार्बन स्टील (सीएस), अनुकूलन योग्य |
|---|---|---|---|
| उत्पाद का प्रकार: | कम्पोजिट फिन ट्यूब (सीएस बेस + टीपी347एच फिन), सीधा प्रकार; यू-बेंड, एल-टाइप फिन वैकल्पिक | दबाव वर्ग: | कक्षा 150, 300, 600; ≤20MPa (कार्य दबाव), अनुकूलन योग्य |

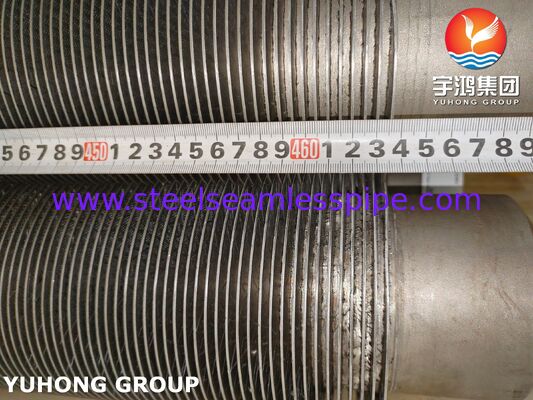

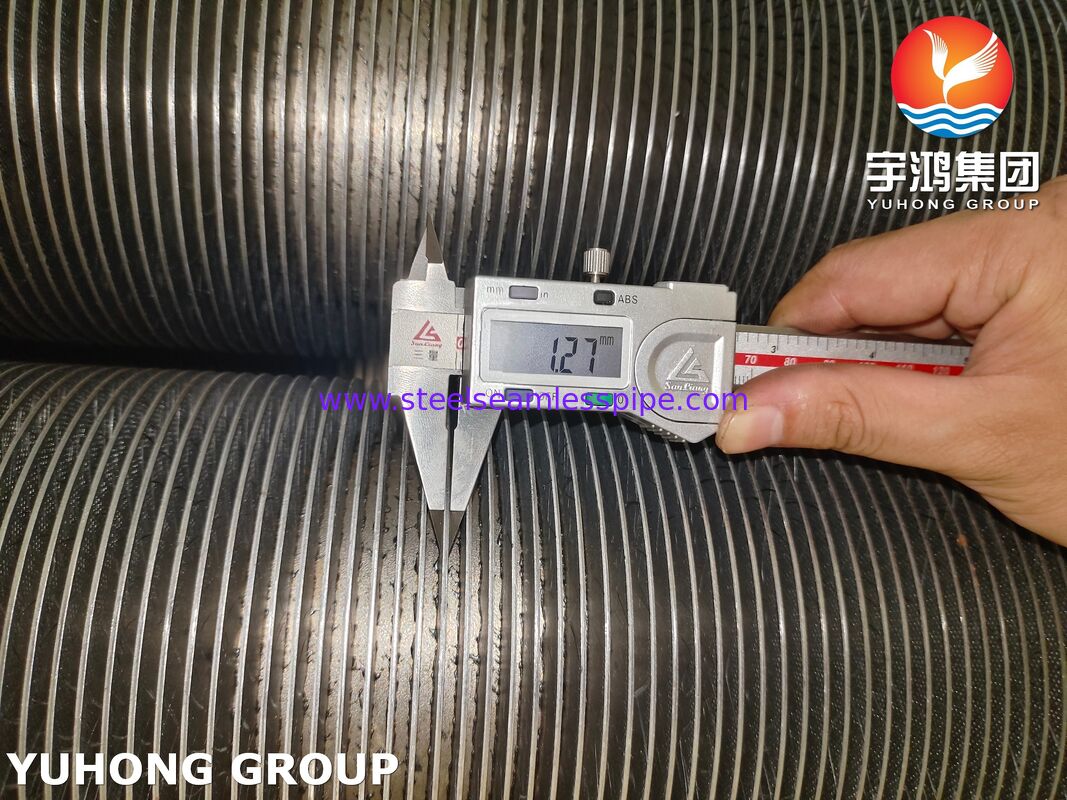

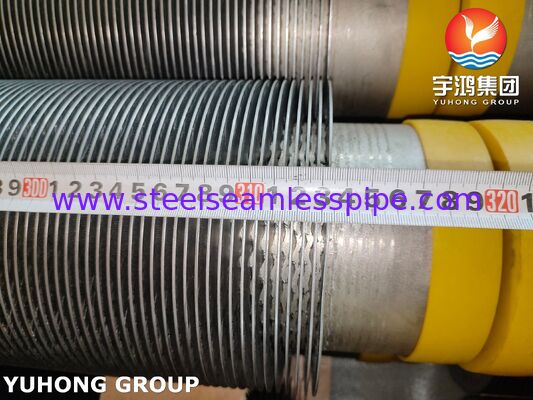

| आकार सीमा: | बेस ट्यूब ओडी: 19-114 मिमी, दीवार की मोटाई: 2-8 मिमी; फिन: ऊंचाई 6-25 मिमी, पिच 2-5 मिमी; लंबाई: 1-1 | सतह का उपचार: | गैल्वनाइजिंग, अचार बनाना और निष्क्रिय, उच्च तापमान विरोधी ऑक्सीकरण कोटिंग |
| प्रमुखता देना: | ASTM A376 TP347H फिन ट्यूब,उच्च तापमान प्रतिरोधी फिन ट्यूब,सीएस आधार TP347H फिन ट्यूब |
||

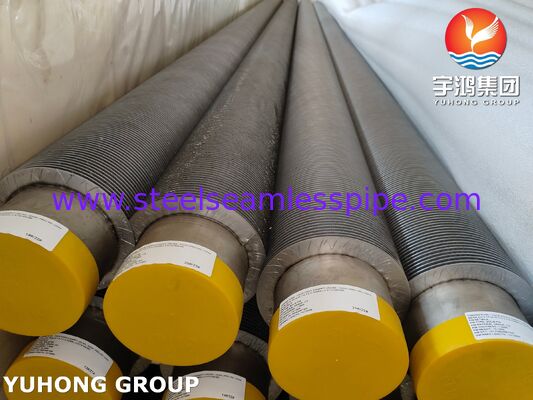

ASTM A376 TP347H Fin Tube CS एक उच्च प्रदर्शन वाली मिश्रित हीट एक्सचेंज ट्यूब है,कड़ाई से ASTM A376 (उच्च तापमान सेवा के लिए सीमलेस ऑस्टेनिटिक स्टेनलेस स्टील ट्यूबों के लिए मानक) और ASTM A179 (कार्बन स्टील बेस ट्यूबों के लिए मानक) के अनुसार निर्मित, उच्च तापमान प्रतिरोध, क्षरण प्रतिरोध TP347H स्टेनलेस स्टील (फिन भाग) और उत्कृष्ट यांत्रिक शक्ति को एकीकृत,कार्बन स्टील (सीएस) की दबाव सहन क्षमता और लागत प्रभावीता, बेस ट्यूब) [1] उत्पाद एक एकीकृत पंख बनाने की प्रक्रिया को अपनाता है, जो पारंपरिक वेल्डेड पंख ट्यूबों की तुलना में पंख अलग होने, संक्षारण और रिसाव के छिपे हुए खतरों से बचता है,उच्च तापमान में दीर्घकालिक स्थिर संचालन सुनिश्चित करना, उच्च दबाव और संक्षारक कार्य वातावरण में। TP347H स्टेनलेस स्टील में नाइओबियम (Nb) तत्व होता है, जो प्रभावी रूप से अंतरग्रंथीय संक्षारण को रोक सकता है,उच्च तापमान क्रॉप प्रतिरोध और ऑक्सीकरण प्रतिरोध में सुधार, जबकि कार्बन स्टील बेस ट्यूब ट्यूब की समग्र दबाव सहन क्षमता सुनिश्चित करती है और समग्र लागत को कम करती है। इसका व्यापक रूप से थर्मल पावर, पेट्रोकेमिकल, बॉयलर,धातु और अन्य उद्योगउच्च तापमान वाले हीट एक्सचेंज उपकरण के लिए कुशल और विश्वसनीय हीट ट्रांसफर समाधान प्रदान करता है।
| सामग्री भाग | तत्व | सामग्री रेंज | तत्व | सामग्री रेंज | तत्व | सामग्री रेंज |
|---|---|---|---|---|---|---|
| फिनः TP347H स्टेनलेस स्टील (ASTM A376) | सी | 0.04-0.10 | सीआर | 17.0-19.0 | नि | 9.0-13.0 |
| एनबी+टीए | 8*सी-100 | एमएन | ≤2.00 | हाँ | ≤1.00 | |
| बेस ट्यूबः 20# कार्बन स्टील (ASTM A179) | सी | 0.17-0.24 | एमएन | 0.35-0.65 | हाँ | 0.17-0.37 |
| पी | ≤0.035 | एस | ≤0.035 | फे | ≥98.8 |
| यांत्रिक गुण | TP347H फिन (एन्लाईड) | 20# सीएस बेस ट्यूब (एन्लाईल्ड) | मानक आवश्यकता |
|---|---|---|---|
| दक्षता शक्ति (Rp0.2), एमपीए | ≥205 | ≥245 | ≥200 (TP347H); ≥245 (20# CS) |
| तन्य शक्ति (Rm), एमपीए | ५१५-६९० | ४१०-५५० | ≥515 (TP347H); ≥410 (20# CS) |
| लम्बाई (A), % | ≥35 | ≥25 | ≥35 (TP347H); ≥25 (20# CS) |
| कठोरता (एचबी), ब्रिनेल | ≤187 | ≤156 | ≤187 (TP347H); ≤156 (20# CS) |
| पंख बंधन शक्ति, एमपीए | ≥220 | ≥200 | |
| उच्च तापमान (600°C) पर क्रॉप शक्ति, एमपीए | ≥100 | ≥ 80 | ≥90 (TP347H) |
| परीक्षण प्रकार | मानक |
|---|---|
| रासायनिक संरचना विश्लेषण (पीएमआई) | स्पेक्ट्रोमीटर (XRF/OES), ASTM E1019, ASTM A213, ASTM A179 |
| तन्यता और प्रभाव परीक्षण | ASTM E8/E8M, ASTM A370, चारपी वी-नोच (कम तापमान) |
| कठोरता परीक्षण | एएसटीएम ई10 (ब्रिनेल), एएसटीएम ई18 (रॉकवेल), विकर्स |
| पंख बंधन शक्ति परीक्षण | पुल-ऑफ टेस्ट, बेंडिंग टेस्ट, हैमर टेस्ट[1] |
| संक्षारण प्रतिरोध परीक्षण | एएसटीएम बी 117 (नमक छिड़काव), इंटरग्रैन्युलर संक्षारण परीक्षण (एएसटीएम ए 262) |
| विनाशकारी परीक्षण (एनडीटी) | एडी करंट टेस्ट, यूटी (अल्ट्रासोनिक), एमटी (चुंबकीय कण), पीटी (तरल प्रवेश) |
| हाइड्रोस्टैटिक/न्यूमेटिक दबाव परीक्षण | एएसटीएम ए179, एएसटीएम ए213, कम्पोजिट ट्यूबों के लिए दबाव परीक्षण |
| आयामी एवं दृश्य निरीक्षण | एएसटीएम ए 213, एएसटीएम ए 179, सीएमएम, गेज निरीक्षण, फिन आकार सहिष्णुता परीक्षण |
| सामग्री परीक्षण प्रमाणपत्र (MTC) | एन 10204 3.1/3.2, एएसटीएम ए 213, एएसटीएम ए 179 |
| उच्च तापमान क्रिक टेस्ट | एएसटीएम ई 139, उच्च तापमान क्रॉप माप मानक |
| उद्योग क्षेत्र | विशिष्ट अनुप्रयोग |
|---|---|
| ताप विद्युत उद्योग | बिजली संयंत्र के बॉयलर, सुपरहीटर, रीहीटर, कंडेनसर, वायु प्रीहीटर, धुआं गैस हीट एक्सचेंजर[1] |
| पेट्रोकेमिकल उद्योग | पेट्रोलियम रिफाइनिंग उत्प्रेरक क्रैकिंग उपकरण, हाइड्रोजनीकरण रिएक्टर, हीट एक्सचेंजर, उच्च तापमान धुआं गैस वसूली उपकरण[3] |
| बॉयलर और दबाव पोत उद्योग | औद्योगिक बॉयलर, अपशिष्ट गर्मी बॉयलर, बॉयलर इकोनाइज़र, उच्च तापमान और उच्च दबाव गर्मी विनिमय ट्यूब[1] |
| धातु उद्योग | धातुकर्म भट्टियों के हीट एक्सचेंजर, अपशिष्ट गर्मी वसूली प्रणाली, पिघलने के उपकरण के शीतलन ट्यूब |
| रासायनिक उद्योग | रासायनिक प्रतिक्रिया केटल हीट ट्रांसफर ट्यूब, उच्च तापमान संक्षारक मध्यम हीट एक्सचेंजर, कार्बनिक संश्लेषण उपकरण[3] |
| अन्य क्षेत्र | औद्योगिक अपशिष्ट गर्मी वसूली उपकरण, उच्च तापमान धुआं गैस उपचार उपकरण, परमाणु ऊर्जा सहायक गर्मी विनिमय उपकरण |
