| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | जड़ी ट्यूब |
| न्यूनतम आदेश मात्रा: | 10 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लोहे का फ्रेम लकड़ी का केस |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 टन |
| बेस पाइप सामग्री ग्रेड: | एएसटीएम ए 335 पी 22 | स्टड घनत्व रेंज 120 - 400 पिन प्रति वर्ग फुट (अनुकूलन योग्य): | X120 - 400 पिन प्रति वर्ग फुट (अनुकूलन योग्य) |
|---|---|---|---|
| दाब मूल्यांकन: | ≥20 एमपीए (2900 पीएसआई) 500 डिग्री सेल्सियस पर | प्रमुख अनुप्रयोग: | पावर बॉयलर, पेट्रोकेमिकल रिएक्टर, अपशिष्ट-से-ऊर्जा प्रणाली |
| प्रमुखता देना: | धूर्त नलिका,एएसटीएम ए३३५ स्टड ट्यूब,उच्च तापमान प्रतिरोधी स्टड ट्यूब |
||

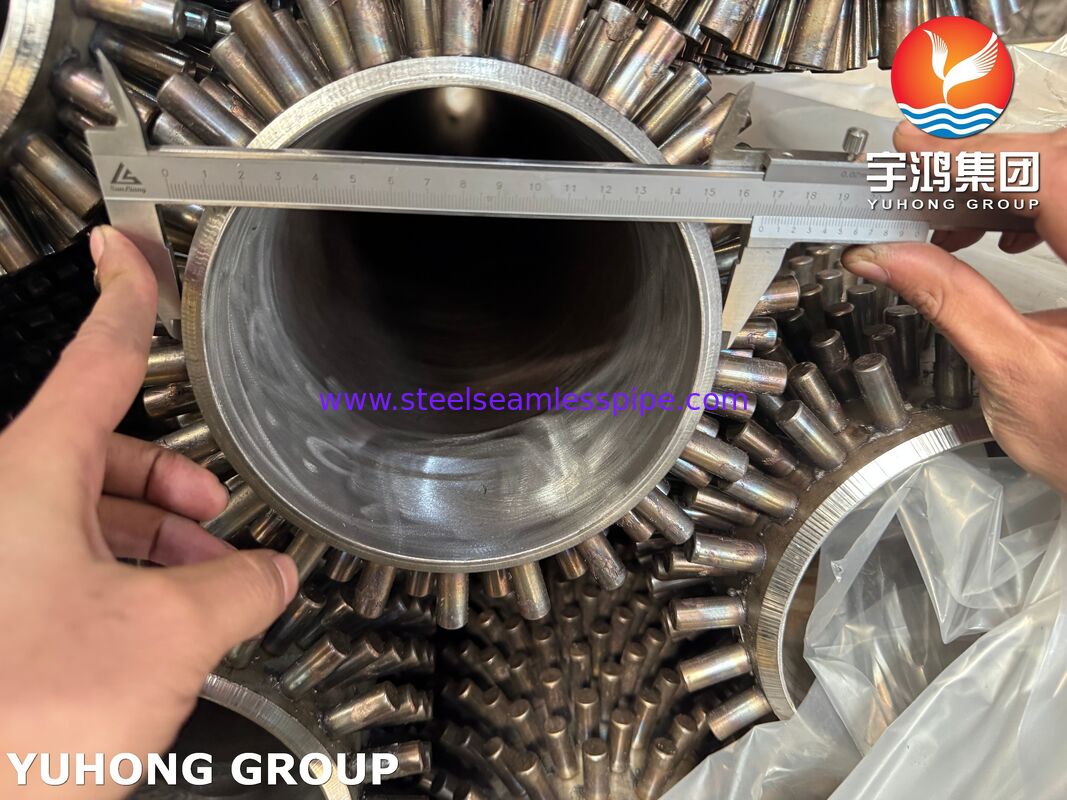

ASTM A335 P22 क्रोमियम-मोलिब्डेनम स्टड ट्यूबों के साथ गर्मी हस्तांतरण दक्षता का अनुकूलन
एएसटीएम ए३३५ पी२२ स्टड्ड ट्यूबों को अत्यधिक थर्मल अनुप्रयोगों के लिए इंजीनियर किया गया है। इन ट्यूबों में ए३३५ पी९ बेस पाइपों पर वेल्डेड उच्च घनत्व वाले स्टड (पिन) होते हैं,3 से 5 गुना तक गर्मी विनिमय सतह के क्षेत्र को काफी विस्तारित करनावे अपशिष्ट ताप बॉयलर (WHB), HRSG और उत्प्रेरक सुधारकों के लिए आदर्श हैं, वे 600°C (1112°F) तक के तापमान और 20 MPa से अधिक के दबाव का सामना करते हैं।
| प्रक्रिया चरण | प्रमुख विवरण | गुणवत्ता आश्वासन |
|---|---|---|
| आधार पाइप का चयन | ASTM A335 P9 सीमलेस पाइप, UT परीक्षण और ASME Sec II के लिए प्रमाणित | ट्रेस करने योग्य एमटीसी |
| स्टड वेल्डिंग | स्वचालित जीटीएडब्ल्यू प्रक्रिया; स्टड ऊंचाईः 6-25 मिमी; घनत्वः 120-400 पिन/फीट2 | कतरनी शक्ति ≥ 200 एमपीए |
| ताप उपचार | 950°C पर सामान्यीकरण + एएसटीएम ए335 के अनुसार 730°C पर टेम्परिंग | कठोरताः 190-220 HB |
| एनडीटी | वेल्ड पर 100% डाई पेनेट्रेंट टेस्ट (पीटी) + हाइड्रोस्टैटिक टेस्ट (1.5x डिजाइन दबाव) | एएसएमई सेक्शन V के अनुरूप |
| तत्व | एएसटीएम ए३३५ पी२२ आवश्यकता | निर्माता के लिए विशिष्ट नियंत्रण सीमा |
|---|---|---|
| कार्बन (सी) | 0.05-015 | 0.08-012 |
| मैंगनीज (Mn) | 0.30-0.60 | 0.35 - 055 |
| फास्फोरस (पी) | ≤ 0.025 | ≤ 0.020 |
| सल्फर (S) | ≤ 0.025 | ≤ 0.015 |
| सिलिकॉन (Si) | 0.50 अधिकतम | 0.15-0.35 |
| क्रोमियम (Cr) | 1.90 - 260 | 2.00 - 240 |
| मोलिब्डेनम (मो) | 0.87 - 113 | 0.90 - 105 |
| पैरामीटर | सहिष्णुता मानक | सीमा (सामान्य) |
|---|---|---|

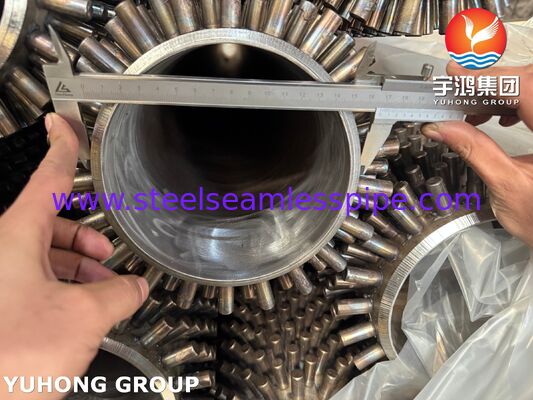

| बेस पाइप ओडी | ASME B36.10M | ±0.75% (मिन ±0.10 मिमी) |
| दीवार की मोटाई | ASME B36.10M | +20% / -12.5% |

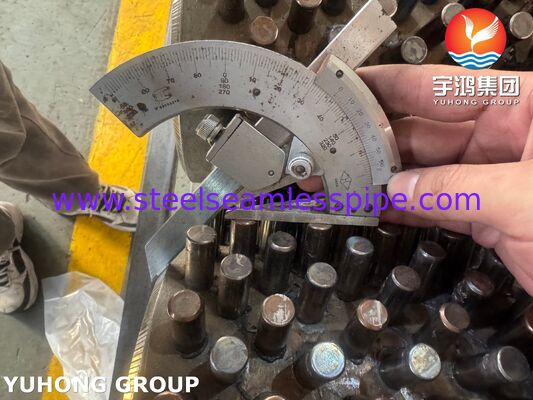

| स्टड ऊंचाई | एन 12451 | ±0.3 मिमी |

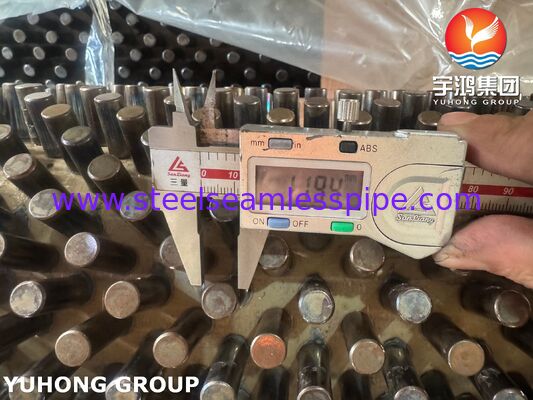

| स्टड व्यास | कस्टम | ±0.2 मिमी |
| सीधापन | एएसटीएम ई 213 | लम्बाई ≤ 1.5 मिमी/मीटर |
सामग्री विशेषज्ञताः 15+ वर्ष ASTM A335 P9/P11/P22 मिश्र धातु ट्यूबों में विशेषज्ञता
उन्नत वेल्डिंगः रोबोटिक जीटीएडब्ल्यू ≤0.1 मिमी वेल्ड अंडरकट (एडब्ल्यूएस डी 10.12 प्रति) सुनिश्चित करता है
वैश्विक अनुपालनः ASME सेक्शन I, EN 10204 के अनुसार प्रमाणित 3.1, पीईडी 2014/68/ईयू
अनुकूलनः अनुकूलित स्टड पैटर्न (स्केचर्ड/इन-लाइन) और सुरक्षात्मक एल्यूमिनाइजिंग कोटिंग
सिद्ध प्रदर्शनः 2018 के बाद से यूरोपीय संघ/अमेरिका/एमईए बिजली परियोजनाओं को 50,000 से अधिक ट्यूबों की आपूर्ति
