| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | DNV, BV, PED, LR, ABS, TS, CCS |
| न्यूनतम आदेश मात्रा: | 200-500kgs |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | स्टील फ्रेम के साथ प्लाई-वुडन के मामले (पाइप के दोनों छोरों में प्लास्टिक कैप） हैं） |
| प्रसव के समय: | 45-75 दिन (ग्राहक की आवश्यकता पर निर्भर करें |
| भुगतान शर्तें: | एल/सी, टी/टी ， दृष्टि में |
| आपूर्ति की क्षमता: | ग्राहकों की आवश्यकताओं के अनुसार |
| ट्यूब विनिर्देश: | एएसएमई SA209 | फिन सामग्री: | AL1060 |
|---|---|---|---|
| नंगे ट्यूब का बाहरी व्यास: | 25.4 मिमी | फिन प्रकार: | एंबेडेड फिन ट्यूब, जी टाइप फिन ट्यूब |
| उत्पाद: | फिन ट्यूब | आवेदन: | रासायनिक उपकरण हीट एक्सचेंजर, हीट एक्सचेंजर, एयर कूलर |
| प्रमुखता से दिखाना: | ASME SA209 फिन ट्यूब, स्टडेड फिन ट्यूब, हीट एक्सचेंजर फिन ट्यूब | ||
| प्रमुखता देना: | ASME SA209 मिश्र धातु इस्पात फिन ट्यूब,ऊष्मा विनिमयित्र के लिए एम्बेडेड फिन ट्यूब,वारंटी के साथ Al1060 फिन ट्यूब |
||

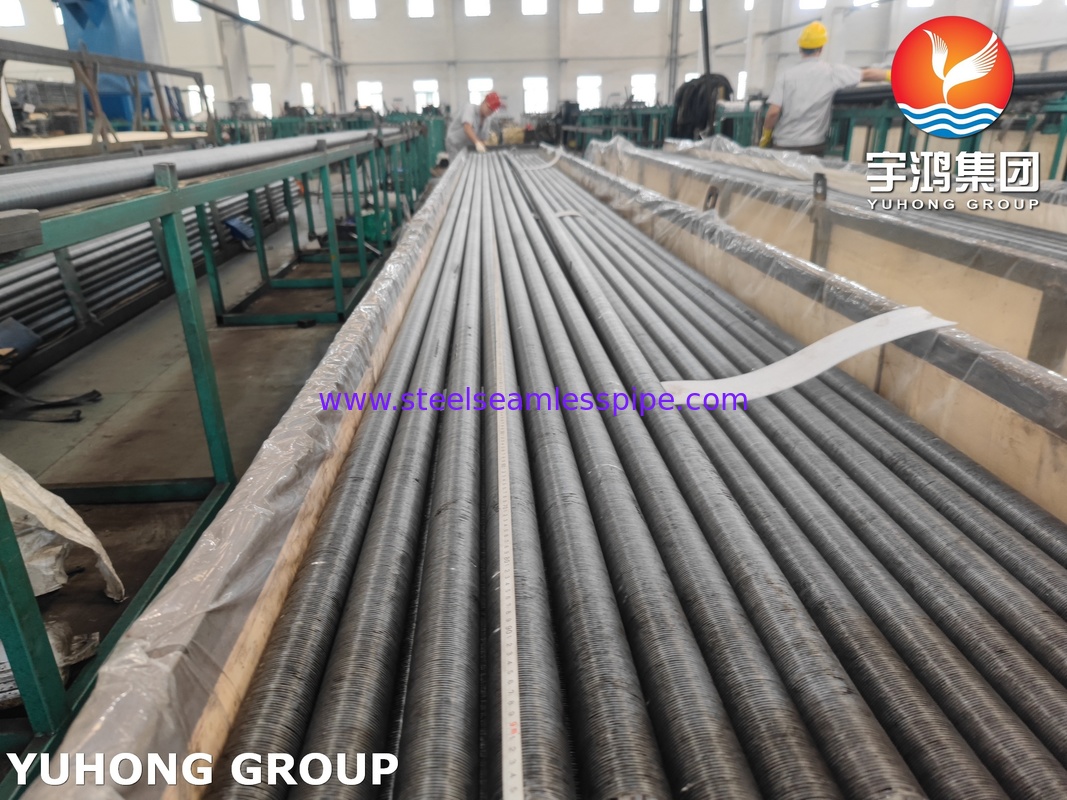

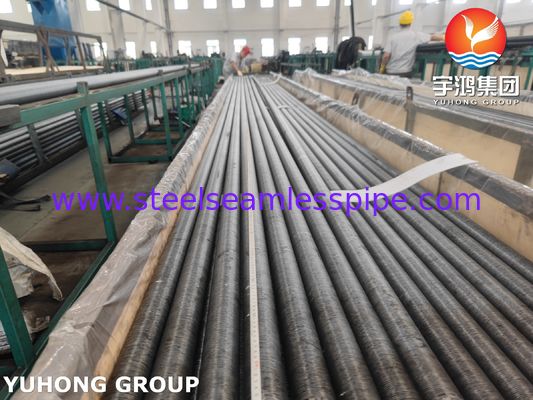

AL1060 फिन के साथ ASME SA209 एंबेडेड फिन ट्यूब
AL1060 फिन के साथ ASME SA209 एंबेडेड फिन ट्यूब एक अत्यधिक कुशल गर्मी हस्तांतरण घटक है जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां मध्यम तापमान वाले वातावरण में बेहतर तापीय चालकता और संक्षारण प्रतिरोध सर्वोपरि है। यह ASME SA209 स्टील बेस ट्यूब के मजबूत यांत्रिक गुणों और वेल्डेबिलिटी को यांत्रिक रूप से एम्बेडेड AL1060 एल्यूमीनियम पंखों के असाधारण थर्मल प्रदर्शन और वायुमंडलीय प्रतिरोध के साथ जोड़ता है। यह कॉन्फ़िगरेशन विभिन्न औद्योगिक हीट एक्सचेंजर्स के लिए प्रदर्शन, स्थायित्व और लागत-प्रभावशीलता का इष्टतम संतुलन प्रदान करता है।
बेस ट्यूब सामग्री: ASME SA209
ASME SA209 सीमलेस कार्बन-मोलिब्डेनम मिश्र धातु-स्टील बॉयलर और सुपरहीटर ट्यूबों के लिए एक विनिर्देश है। मोलिब्डेनम मिलाने से कार्बन स्टील की तुलना में ऊंचे तापमान पर बेहतर ताकत मिलती है।
मुख्य मिश्रधातु तत्व:मोलिब्डेनम (मो). यह तत्व स्टील की उच्च तापमान शक्ति और रेंगने के प्रतिरोध को बढ़ाता है।
फिन सामग्री: AL1060 एल्यूमिनियम
AL1060 एक व्यावसायिक रूप से शुद्ध एल्यूमीनियम मिश्र धातु (न्यूनतम 99.6% Al) है, जो अपनी उत्कृष्ट तापीय चालकता, निर्माण क्षमता और वायुमंडलीय संक्षारण के उत्कृष्ट प्रतिरोध के लिए जाना जाता है।
रासायनिक संरचना (%)
ASME SA209 T1a रासायनिक संरचना (%)
|
तत्व |
सी |
एम.एन. |
पी |
एस |
सी |
एमओ |
|
श्रेणी |
≤0.18 |
0.30-0.80 |
≤0.025 |
≤0.025 |
0.10-0.50 |
0.44-0.65 |
AL1060 रासायनिक संरचना (%)
|
तत्व |
अल |
Fe+Si |
घन |
एम.एन. |
मिलीग्राम |
Zn |
ती |
अन्य (प्रत्येक) |
अन्य (कुल) |
|
श्रेणी |
≥99.60 |
≤0.35 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.05 |
≤0.03 |
≤0.03 |
≤0.10 |
यांत्रिक विशेषताएं
ASME SA209 T1a बेस ट्यूब यांत्रिक गुण
|
तन्यता ताकत |
नम्य होने की क्षमता |
कठोरता |
बढ़ाव |
|
≥380 एमपीए |
≥205 एमपीए |
- |
≥30% |
AL1060 फिन मैकेनिकल गुण
|
तन्यता ताकत |
नम्य होने की क्षमता |
कठोरता |
बढ़ाव |
|
60 - 95 एमपीए |
≥25 एमपीए |
≤27 एचबी |
≥15% |
Al1060 फिन के साथ ASME SA209 एंबेडेड फिन ट्यूब के लाभ
|
संपत्ति |
फ़ायदे |
|
उच्च तापीय क्षमता |
AL1060 एल्यूमीनियम फिन अपनी उच्च तापीय चालकता (~200 W/m·K) के कारण उत्कृष्ट गर्मी अपव्यय प्रदान करता है, जो ट्यूब के समग्र गर्मी हस्तांतरण गुणांक को महत्वपूर्ण रूप से बढ़ाता है। |
|
संक्षारण प्रतिरोध |
AL1060 फिन वायुमंडलीय संक्षारण के लिए बेहतर प्रतिरोध प्रदान करता है, जिससे एक सुरक्षात्मक ऑक्साइड परत बनती है। SA209 बेस ट्यूब विभिन्न औद्योगिक वातावरण और स्केलिंग के लिए प्रतिरोध प्रदान करती है। |
|
लागत प्रभावशीलता |
स्टील ट्यूब पर एल्यूमीनियम पंख ऑल-स्टेनलेस या ऑल-अलॉय फिनड ट्यूब की तुलना में अधिक किफायती समाधान प्रदान करते हैं, जो कम सामग्री लागत पर उत्कृष्ट प्रदर्शन प्रदान करते हैं। |
|
हल्के पंख |
पंखों के लिए एल्यूमीनियम का उपयोग भारी पंख सामग्री की तुलना में हीट एक्सचेंजर असेंबली के कुल वजन को कम करता है, जो समर्थन संरचनाओं और स्थापना को सरल बना सकता है। |
|
मजबूत यांत्रिक बंधन |
एम्बेडेड फिन निर्माण प्रक्रिया फिन और ट्यूब के बीच एक मजबूत, स्थायी यांत्रिक बंधन बनाती है, जो थर्मल साइक्लिंग और कंपन के तहत संरचनात्मक अखंडता सुनिश्चित करती है। |
|
सामग्री तालमेल |
यह संयोजन एल्यूमीनियम फिन के बेहतर गर्मी हस्तांतरण और वायुमंडलीय संक्षारण प्रतिरोध के साथ स्टील बेस ट्यूब की ताकत और दबाव नियंत्रण का इष्टतम उपयोग करता है। |
AL1060 फिन के साथ ASME SA209 एंबेडेड फिन ट्यूब के अनुप्रयोग
1. हीट रिकवरी स्टीम जेनरेटर (एचआरएसजी):इकोनॉमाइज़र और कम तापमान वाले बाष्पीकरणकर्ता अनुभाग जहां एल्यूमीनियम पंखों को अधिक गरम होने से बचाने के लिए महीन गैसें पर्याप्त रूप से ठंडी हो गई हैं।
2. एयर-कूल्ड हीट एक्सचेंजर्स (एसीएचई):पेट्रोकेमिकल और बिजली संयंत्रों में शीतलन प्रक्रिया तरल पदार्थ, पानी और स्नेहक के लिए मजबूर या प्रेरित ड्राफ्ट प्रशंसकों में पंख वाले बंडलों के रूप में उपयोग किया जाता है।
3. औद्योगिक एयर हीटर:दहन वायु को गर्म करने या भट्टियों और ओवन में वायु को संसाधित करने के लिए, थर्मल दक्षता में सुधार करने के लिए।
4. सुखाने वाले ओवन और एचवीएसी सिस्टम:औद्योगिक सुखाने प्रणालियों और बड़े पैमाने पर हीटिंग, वेंटिलेशन और एयर कंडीशनिंग इकाइयों में मुख्य गर्मी हस्तांतरण तत्वों के रूप में।
5. एनर्जी रिकवरी वेंटिलेटर:जलवायु नियंत्रण प्रणालियों के निर्माण में निकास और ताजी हवा की धाराओं के बीच ऊर्जा का स्थानांतरण।
