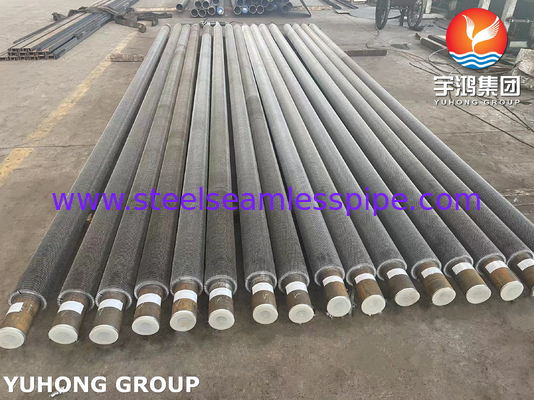

तेल शोधन कंडेनसर के लिए एएसटीएम ए३३५ पी९ सीर्रेटेड फिन ट्यूब

ASTM A335 P9 एक क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात है जिसका व्यापक रूप से उच्च तापमान और उच्च दबाव वाले अनुप्रयोगों में उपयोग किया जाता है। यह अपनी उत्कृष्ट शक्ति, संक्षारण प्रतिरोध और तापीय और यांत्रिक तनावों का सामना करने की क्षमता के लिए जाना जाता है। ASTM A335 P9 की मुख्य विशेषताएं शामिल हैं:

• सामग्री संरचना:

  • क्रोमियम (Cr): 8.0-10.0%
  • मोलिब्डेनम (Mo): 0.90-1.10%
  • कार्बन (C), मैंगनीज (Mn), सिलिकॉन (Si), फास्फोरस (P), सल्फर (S), और अन्य।

• अनुप्रयोग:

  • बिजली संयंत्र
  • बॉयलर
  • हीट एक्सचेंजर्स
  • पेट्रोकेमिकल और रासायनिक उद्योग

• लाभ:

  • उच्च तापमान पर ऑक्सीकरण और स्केलिंग के लिए उच्च प्रतिरोध।
  • उत्कृष्ट शक्ति और रेंगना प्रतिरोध।
  • बेहतर वेल्डबिलिटी और मशीनबिलिटी।

2. सेरेटेड फिन ट्यूब क्या है?

• सेरेटेड फिन ट्यूब की मुख्य विशेषताएं:

  • बढ़े हुए सतह क्षेत्र के कारण बढ़ी हुई तापीय चालकता।
  • सेरेटेड डिज़ाइन के कारण फाउलिंग और जमाव में कमी।
  • कुशल स्थापना के लिए कॉम्पैक्ट और हल्का डिज़ाइन।

• अनुप्रयोग:

  • एयर-कूल्ड हीट एक्सचेंजर्स
  • गैस कूलर
  • इकोनोमाइज़र
  • तेल और गैस प्रसंस्करण इकाइयाँ

3. ASTM A335 P9 सेरेटेड फिन ट्यूब

• विनिर्माण प्रक्रिया:

  • आधार ट्यूब उत्पादन: आधार ट्यूब ASTM A335 P9 मिश्र धातु इस्पात से बनी होती है, जो उच्च शक्ति और तापीय तनाव के प्रतिरोध को सुनिश्चित करती है।
  • फिन अटैचमेंट: सेरेटेड फिन, आमतौर पर समान या संगत सामग्री से बने होते हैं, हेलिकली घाव होते हैं और आधार ट्यूब से सुरक्षित रूप से जुड़े होते हैं। लगाव उच्च आवृत्ति वेल्डिंग या यांत्रिक लपेटन जैसी तकनीकों के माध्यम से प्राप्त किया जा सकता है।
  • फिन सेरेशन: तरल प्रवाह में अशांति बढ़ाने के लिए पंखों को सेरेटेड (नॉच किया गया) किया जाता है, जो गर्मी हस्तांतरण दक्षता में सुधार करता है।

• विशेष विवरण:

  • सामग्री:
    • आधार ट्यूब: ASTM A335 P9
    • फिन: कार्बन स्टील, स्टेनलेस स्टील, या मिश्र धातु इस्पात
  • ट्यूब आयाम:
    • बाहरी व्यास (OD): डिजाइन आवश्यकताओं के अनुसार (आमतौर पर 1" से 8" के बीच)
    • दीवार की मोटाई: ASTM A335 P9 मानकों के अनुसार
  • फिन आयाम:
    • फिन ऊंचाई: आमतौर पर 5 मिमी-15 मिमी
    • फिन पिच: 2 मिमी-10 मिमी
    • फिन मोटाई: 0.5 मिमी-1.5 मिमी
  • परिचालन स्थितियाँ:
    • तापमान: 600–650°C तक (सामग्री चयन पर निर्भर)
    • दबाव: उच्च दबाव प्रणालियों के लिए उपयुक्त

4. ASTM A335 P9 सेरेटेड फिन ट्यूब के लाभ

• उच्च तापीय दक्षता: सेरेटेड डिज़ाइन तरल प्रवाह में अशांति को बढ़ावा देता है, जिससे गर्मी हस्तांतरण दर में सुधार होता है।
• स्थायित्व: P9 मिश्र धातु इस्पात आधार ट्यूब उच्च तापमान, ऑक्सीकरण और तापीय तनाव के लिए असाधारण प्रतिरोध प्रदान करता है।
• संक्षारण प्रतिरोध: P9 में क्रोमियम और मोलिब्डेनम संक्षारण और स्केलिंग के प्रतिरोध को बढ़ाते हैं।
• ऊर्जा बचत: बेहतर गर्मी हस्तांतरण दक्षता ऊर्जा की खपत और परिचालन लागत को कम करती है।
• अनुकूलन: सेरेटेड फिन को विशिष्ट आयामों, पिचों और मोटाई के लिए अनुकूलित किया जा सकता है ताकि आवेदन आवश्यकताओं को पूरा किया जा सके।

5. ASTM A335 P9 सेरेटेड फिन ट्यूब के अनुप्रयोग

• बिजली उत्पादन:

  • स्टीम बॉयलर
  • इकोनोमाइज़र
  • हीट रिकवरी स्टीम जेनरेटर (HRSGs)

• पेट्रोकेमिकल और रिफाइनरी:

  • एयर-कूल्ड हीट एक्सचेंजर्स
  • प्रोसेस हीटर
  • गैस कूलर

• तेल और गैस:

  • अपतटीय प्लेटफार्म
  • गैस प्रसंस्करण संयंत्र
  • एलएनजी टर्मिनल

• रासायनिक प्रसंस्करण:

  • रासायनिक रिएक्टरों में हीट एक्सचेंजर्स
  • कंडेनसर और बाष्पीकरणकर्ता

6. गुणवत्ता मानक और परीक्षण

• सामग्री परीक्षण:

  • रासायनिक संरचना विश्लेषण
  • यांत्रिक संपत्ति परीक्षण (तन्य शक्ति, कठोरता, आदि)

• गैर-विनाशकारी परीक्षण (NDT):

  • अल्ट्रासोनिक परीक्षण
  • रेडियोग्राफिक परीक्षण
  • एडी करंट टेस्टिंग

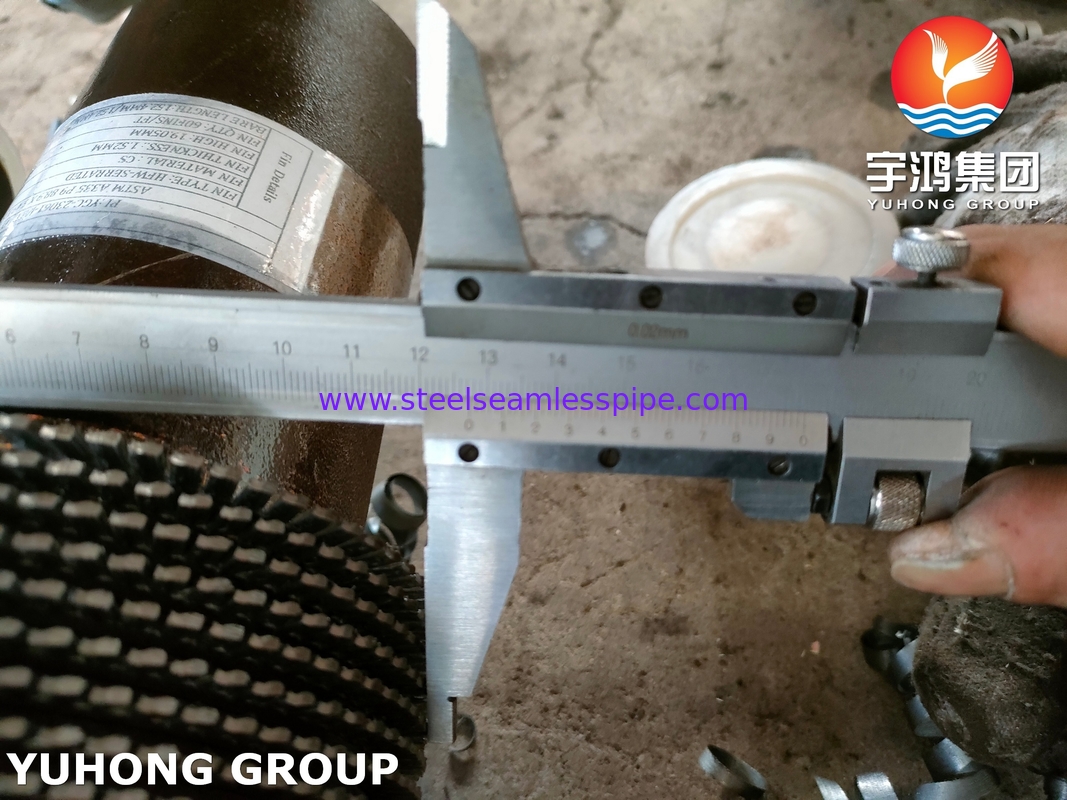

• आयामी निरीक्षण:

  • ट्यूब और फिन आयामों का सत्यापन
  • फिन अटैचमेंट अखंडता

• परिचालन परीक्षण:

  • तापीय प्रदर्शन परीक्षण
  • संक्षारण प्रतिरोध मूल्यांकन
