| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम A179 यू वेल्डेड अनुदैर्ध्य फिन्ड ट्यूब |
| न्यूनतम आदेश मात्रा: | निर्भर करना |
|---|---|
| मूल्य: | 1-150000 USD |
| पैकेजिंग विवरण: | लोहे के फ्रेम के साथ पाली लकड़ी का मामला |
| प्रसव के समय: | 40-90 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 1500 टन/महीना |
| उत्पाद: | फिन्ड ट्यूब्स | फिन्ड ट्यूब टाइप: | यू बेंड वेल्डेड अनुदैर्ध्य फिन्ड ट्यूब |
|---|---|---|---|
| आधार ट्यूब मानक और सामग्री: | एएसटीएम A179 | फिन सामग्री: | कार्बन स्टील |
| वेल्डेड अनुदैर्ध्य पंख वाले ट्यूबों का आकार और लंबाई: | ग्राहकों की जरूरतों के अनुसार | वेल्डेड अनुदैर्ध्य पंख वाले ट्यूब पैकिंग: | लोहे के फ्रेम के साथ पाली लकड़ी का मामला |
| प्रमुखता देना: | ASTM A179 कार्बन स्टील पंख ट्यूब,वेल्डेड अनुदैर्ध्य पंख वाली नली,तेल शोधन के लिए यू बेंड पंख ट्यूब |
||

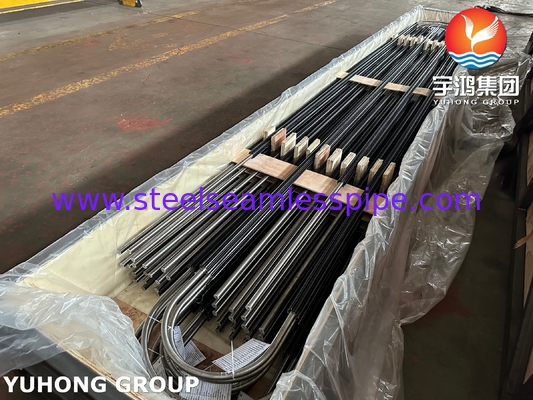

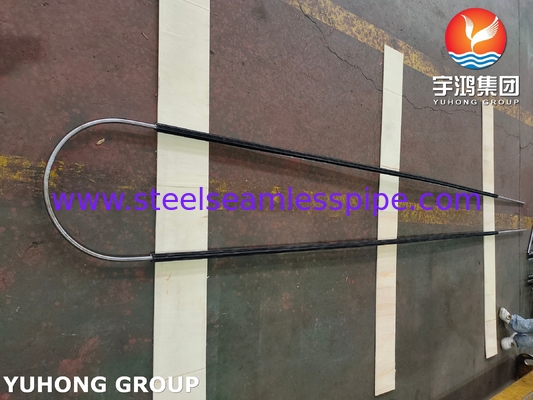

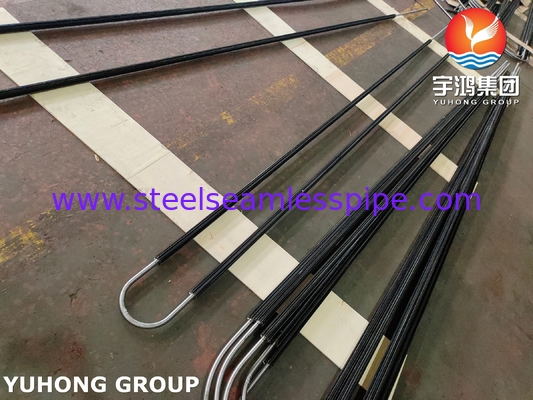

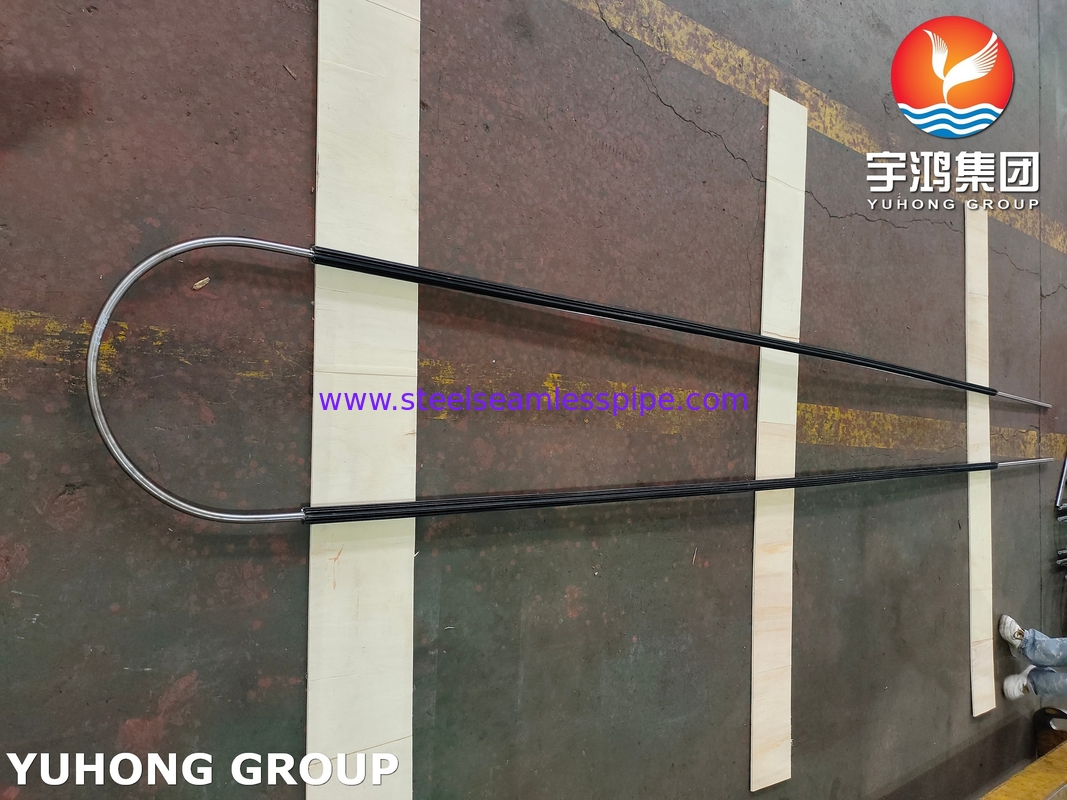

ASTM A179 कार्बन स्टील यू बेंड वेल्डेड अनुदैर्ध्य पंख वाले ट्यूब तेल शोधन परियोजनाओं के लिए
अनुदैर्ध्य पंख वाले ट्यूब वेल्डेड सर्पिल पंख वाले ट्यूब के समान हैं। इस वेल्डिंग संरचना का उपयोग किसी भी वास्तविक गर्मी हस्तांतरण अनुप्रयोग में किया जा सकता है। अनुदैर्ध्य पंख वाली संरचना आमतौर पर शेल और ट्यूब अनुप्रयोगों में उपयोग की जाती है, जिसमें गर्मी पंख वाले ट्यूबों के छिद्रों से बहने वाले तरल पदार्थ और शेल के छिद्रों से बहने वाले तरल पदार्थ के बीच स्थानांतरित होती है।
विनिर्माण प्रक्रिया: अनुदैर्ध्य पंख वाले ट्यूबों का निर्माण ट्यूब की लंबाई के साथ पंखों को प्रतिरोधक रूप से वेल्ड करके किया जाता है। पंख यू-आकार के होते हैं। आधार ट्यूब को उचित लंबाई में काटा जाता है और फिर पंखों को उन्मुख किया जाता है और ट्यूब की लंबाई के साथ प्रतिरोधक रूप से वेल्ड किया जाता है।
सामान्य आधार पाइप/ट्यूब सामग्री: कार्बन / मिश्र धातु इस्पात (A106, A179, A335 P5, P22, P9, आदि); स्टेनलेस स्टील TP304, TP316L, TP321, आदि; तांबा मिश्र धातु CuNi 70/30, CuNi 90/10, आदि और अन्य सामग्री। आम तौर पर पंखों की सामग्री आधार ट्यूब की सामग्री के समान होती है।
लाभ
1. प्रभावी स्थान के भीतर गर्मी हस्तांतरण दक्षता बढ़ाएँ।
2. गर्मी हस्तांतरण सतहों के लिए आवश्यक स्थापना स्थान कम करें।
3. उच्च परिचालन विश्वसनीयता बनाए रखते हुए उपकरण की लागत कम करें।
4. ट्यूब की तरफ दबाव ड्रॉप कम करें, फिर परिचालन लागत कम करें।
5. स्टील पाइप की कठोरता बढ़ाएँ और इसकी भूकंपीय प्रतिरोधक क्षमता बढ़ाएँ।
6. गर्मी हस्तांतरण को मजबूत करें, प्रवाह प्रतिरोध और धातु की खपत को कम करें।
| रासायनिक संरचना | C | Mn | P≤ | S≤ | Si≤ |
| 0.06-0.18 | 0.27-0.63 | 0.035 | 0.035 | 0.25 | |
| यांत्रिक गुण | तन्य शक्ति न्यूनतम | उपज शक्ति न्यूनतम | बढ़ाव (%) | ||
| 47ksi, 325MPa | 26ksi, 180MPa | ≥35 | |||
|
* कम कार्बन सामग्री उत्कृष्ट वेल्डबिलिटी और फॉर्मेबिलिटी प्रदान करती है, लेकिन कठोरता और संक्षारण प्रतिरोध को सीमित करती है। * पर्याप्त शक्ति और उच्च बढ़ाव (नमनीयता) का संयोजन इसे यांत्रिक झटके के प्रति प्रतिरोधी बनाता है और झुकने और बनाने की अनुमति देता है। |
|||||
परीक्षण: अनुप्रस्थ या अनुदैर्ध्य तनाव परीक्षण, चपटा परीक्षण, अनाज का आकार, भड़कना परीक्षण, निकला हुआ किनारा परीक्षण, कठोरता परीक्षण, हाइड्रोस्टेटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षण।
टीयल रिफाइनरी में विशिष्ट अनुप्रयोग परिदृश्य1. हीटिंग फर्नेस का एयर प्रीहीटर (एयरप्रीहीटर): यह कम तापमान वाली दहन हवा का उपयोग करके उच्च तापमान वाले फ्लू गैस से अवशिष्ट गर्मी को पुनर्प्राप्त करता है। यह अनुदैर्ध्य पंख वाले ट्यूबों का एक क्लासिक अनुप्रयोग है। फ्लू गैस शेल साइड (पंख वाली साइड) से होकर गुजरती है, और हवा ट्यूब साइड से होकर गुजरती है।
2. रिएक्टर और हाइड्रोजनीकरण इकाई प्रतिक्रिया उत्पादों/फीड हीट एक्सचेंजर: ठंडे कच्चे माल को पहले से गरम करने के लिए गर्म प्रतिक्रिया उत्पादों का उपयोग करें। प्रक्रिया गैस शेल साइड (पंख वाली साइड) से होकर गुजरती है।
3. प्राकृतिक गैस और रिफाइनरी गैस के लिए कूलर: विभिन्न प्रक्रिया गैस धाराओं को ठंडा करें।
4. एयर कूलर: हालांकि एयर कूलर आमतौर पर क्षैतिज पंख वाले ट्यूबों का उपयोग करते हैं, कुछ विशिष्ट मामलों में, ऊर्ध्वाधर पंख वाले ट्यूबों का भी उपयोग किया जाता है। एयर पंखे हवा को पंख वाले ट्यूब बंडलों पर उड़ाने के लिए मजबूर करते हैं, जिससे ट्यूबों के अंदर प्रक्रिया तरल पदार्थ ठंडा हो जाता है।
