| Place of Origin: | China |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Minimum Order Quantity: | 200-500KGS |
|---|---|
| मूल्य: | बातचीत योग्य |

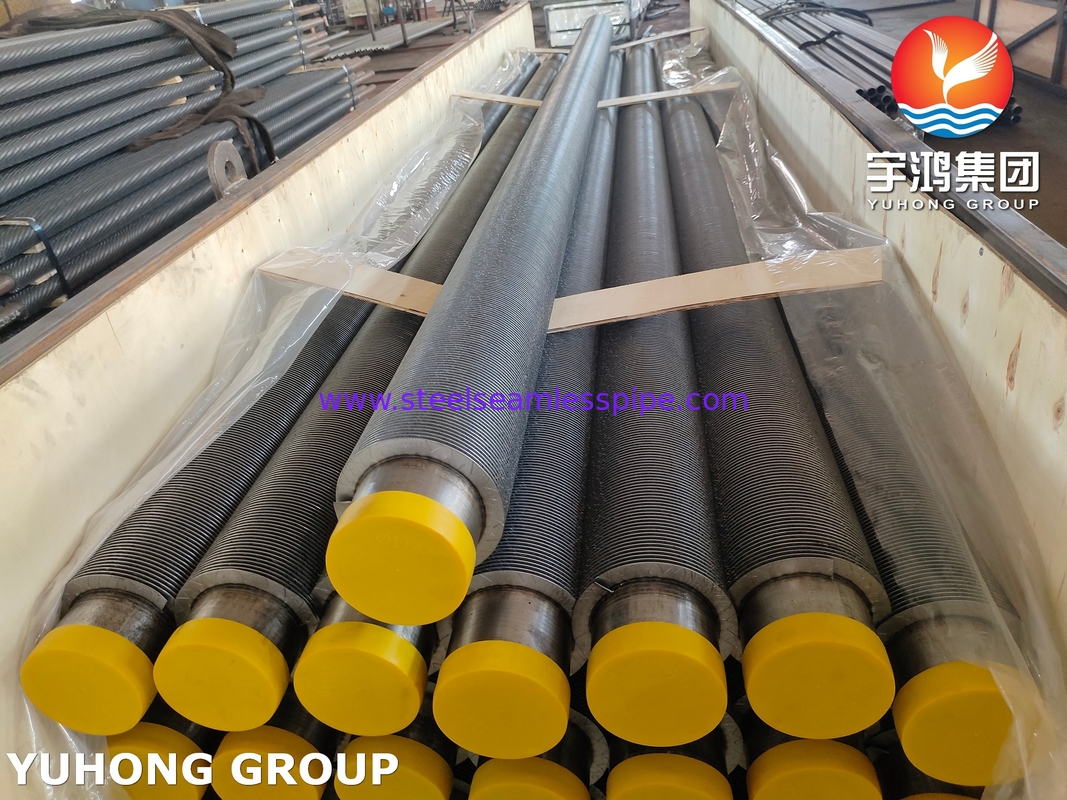

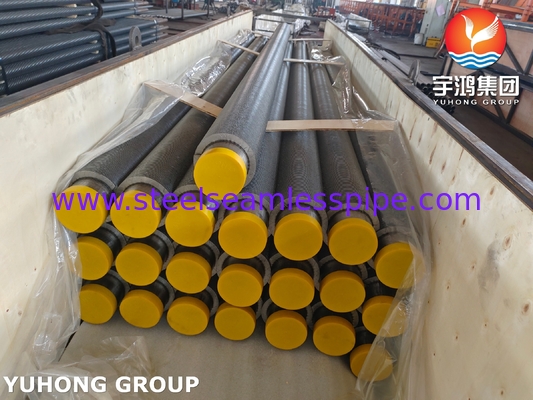

| Packaging Details: | Requirements/ Ply-wooden Case/ Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 45-75 Days (Depend on Customer's Requirement |
| Payment Terms: | L/C,T/T，AT SIGHT |
| Supply Ability: | According to Clients' requirements |
| Tube Material: | P9 | Fin Type: | HFW Finned Tube |
|---|---|---|---|

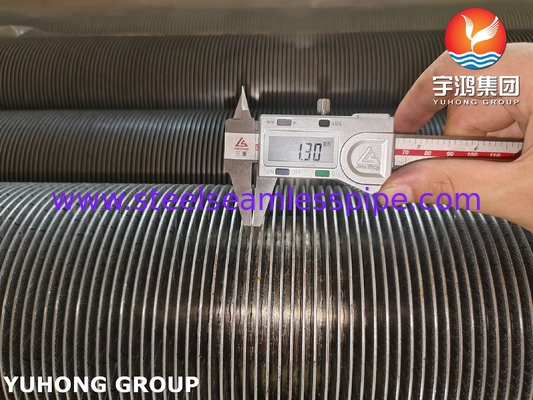

| Fin Thickness: | 1.3MM | Fin Tube Length: | 3998MM |
| Tube Specification: | ASTM A335/ ASME SA335 | Fin Material Grade: | CS |
| Highlight: | Alloy Steel Fin Tube, ASTM A335 Fin Tube, High Frequency Weled Fin Tube | ||
| प्रमुखता देना: | ASTM A335 P9 मिश्र धातु फिन ट्यूब,पावर प्लांट के लिए HWF फिन ट्यूब,वारंटी के साथ मिश्र धातु इस्पात फिन ट्यूब |
||
एएसटीएम ए३३५ पी९ सोल्ड फिन ट्यूब क्या है?
आधार पाइप सामग्रीः एएसटीएम ए३३५ पी९:
एएसटीएम ए३३५ पी९ एक क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील ग्रेड है जो अपने उच्च तापमान की ताकत और ऑक्सीकरण प्रतिरोध के लिए जाना जाता है।
इसका व्यापक रूप से बिजली उत्पादन, पेट्रोकेमिकल और रिफाइनरी अनुप्रयोगों में उपयोग किया जाता है जहां उच्च तापमान सेवा की आवश्यकता होती है।
यह सामग्री सल्फर क्षरण के प्रति अच्छा प्रतिरोध और उच्च थर्मल तनाव के तहत संरचनात्मक स्थिरता प्रदान करती है।
फिन ट्यूब क्या है?
पी9 मिश्र धातु में उत्कृष्ट वेल्डेबिलिटी और मोल्डेबिलिटी है, जिससे यह हीट एक्सचेंजर घटकों के निर्माण के लिए उपयुक्त है।
ठोस पंखुड़ी ट्यूबें अभिन्न पंखुड़ी वाली ट्यूबें होती हैं जहां पंखुड़ियों को सीधे ट्यूब सामग्री से बनाया जाता है या एक मजबूत प्रक्रिया जैसे कि एक्सट्रूज़न या वेल्डिंग के माध्यम से दृढ़ता से संलग्न किया जाता है।वे मांग वाले वातावरण में कुशल गर्मी हस्तांतरण के लिए डिज़ाइन किए गए हैं, जिसमें उच्च तापमान और उच्च दबाव की स्थितियां शामिल हैं जो आमतौर पर बॉयलर, हीटर और प्रक्रिया गैस कूलर में पाई जाती हैं।
फिन ट्यूब प्रकार और सामग्री विनिर्देशः
विभिन्न प्रकार के फिन ट्यूबों के लिए आकार संदर्भ
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार की पंखुड़ी नली | 16-63 | 2.1-5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6-2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8-30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25 से 38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3-25 | 5-30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8-30 | 5-35 | φ5-20 | |
| P9 रासायनिक संरचना(%) | |||||||
| तत्व | सी | हाँ | सीआर | एमएन | पी | मो | S |
| रेंज | ≤0.15 | 0.50-1.00 | 8.00-10.00 | 0.30-0.60 | ≤ 0.025 | 0.9-1.10 | ≤0.025 |
यांत्रिक गुण
| एएसटीएम ए335 P9यांत्रिक गुण | |||
| तन्य शक्ति | उपज शक्ति | कठोरता | लम्बाई |
| 415 एमपीए | ≥205MPa | ≤ 179HB | 30% |
पी9 की समकक्ष सामग्री
| UNS | बीएस | आईएसओ | एएसटीएम | एएसएमई | JIS G 3468 | डीआईएन | एन.के. | एबीएस |
| K81590 | 3604-620 | 9329-2 P9 | A335 P9 | SA335 P9 | एसटीपीए 26 | 17175 12CrMo195 | KSTPA 26 | एबीएस ग्रेड 9 सीआर |
एएसटीएम ए३३५ पी९ एचएफडब्ल्यू सॉलिड फिन ट्यूब के अनुप्रयोग
1रिफाइनरियों और रासायनिक संयंत्रों में गर्मी वसूली प्रणाली
2थर्मल पावर स्टेशनों में बॉयलर और सुपरहीटर तत्व
3.प्रक्रिया गैस हीटर और कूलर
4हवा के प्रीहीटर और इकोनोमाइज़र
5सल्फर वसूली इकाइयों में उच्च तापमान पंख वाले ट्यूब एक्सचेंजर
प्रतिस्पर्धात्मक लाभ
1उच्च गुणवत्ता वाली निर्बाध आधार नली दबाव के तहत विश्वसनीयता सुनिश्चित करती है
2पंखों को बेहतर थर्मल संपर्क और यांत्रिक शक्ति के लिए पूर्ण प्रवेश के साथ एकीकृत या वेल्डेड किया जाता है
3600°C तक के तापमान में काम करने में सक्षम
4विशिष्ट अनुप्रयोगों के लिए प्रदर्शन को अनुकूलित करने के लिए कस्टम इंजीनियरिंग समर्थन
5एएसएमई, एएसटीएम और ग्राहक विशिष्ट मानकों का पूर्ण अनुपालन
