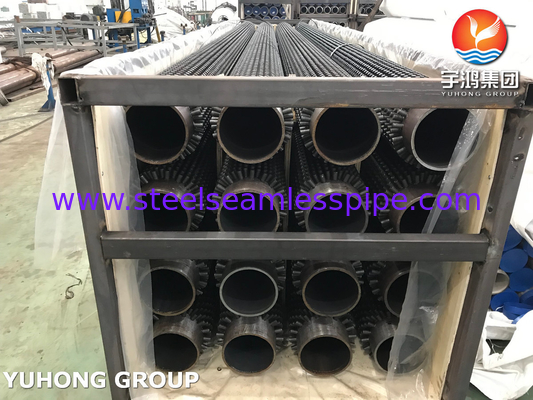

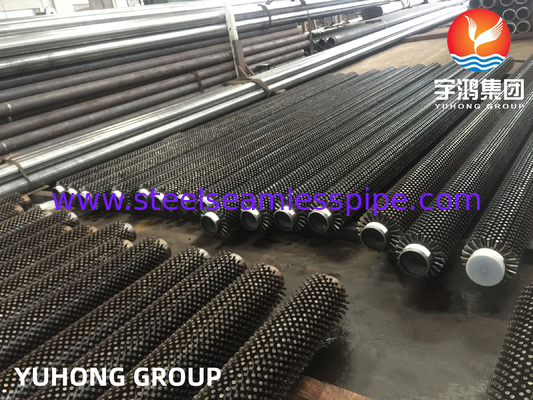

एएसटीएम ए१०६ जीआर.बी कार्बन स्टील स्टड्ड फिन ट्यूब फॉर इकोनोमाइज़र और सुपरहीटर

1. ASTM A106 GR.B कार्बन स्टील ट्यूब रासायनिक संरचना

A106 GR.B कार्बन स्टील निम्नलिखित रासायनिक गुण प्रदर्शित करता है, जो इसकी स्थायित्व और प्रदर्शन में योगदान करते हैं:

कार्बन (C): ≤0.30% (वेल्डिंग क्षमता सुनिश्चित करता है और सख्त होने के जोखिम को कम करता है)।

मैंगनीज (Mn): 0.29–1.06% (शक्ति और लचीलापन बढ़ाता है)।

सिलिकॉन (Si): ≥0.10% (डीऑक्सीडेशन और उच्च तापमान स्थिरता में सुधार करता है)।

फॉस्फोरस (P) और सल्फर (S): ≤0.035% प्रत्येक (अशुद्धियों को कम करता है ताकि संक्षारण प्रतिरोध और यांत्रिक अखंडता बढ़ सके)।

अन्य तत्व: क्रोमियम, तांबा, निकल और मोलिब्डेनम की सीमित मात्रा प्रदर्शन को और बेहतर बनाने के लिए।

2. ASTM A106 GR.B कार्बन स्टील ट्यूब यांत्रिक गुण

तनन शक्ति: ≥415 MPa।

उपज शक्ति: ≥240 MPa।

बढ़ाव: ≥30% (तनाव के तहत अच्छे लचीलेपन और विरूपण के प्रतिरोध का संकेत)।

3. ASTM A106 GR.B कार्बन स्टील फिन ट्यूब तापमान और दबाव सहनशीलता

ऑपरेटिंग तापमान रेंज: -29°C से 565°C (कम और उच्च तापमान अनुप्रयोगों दोनों के लिए उपयुक्त)।

दबाव हैंडलिंग: उच्च दबाव वाले वातावरण का सामना करने में सक्षम, जो इसे बॉयलर और हीट एक्सचेंजर्स के लिए आदर्श बनाता है।

• स्टडेड फिन ट्यूबों का डिज़ाइन और विशेषताएं

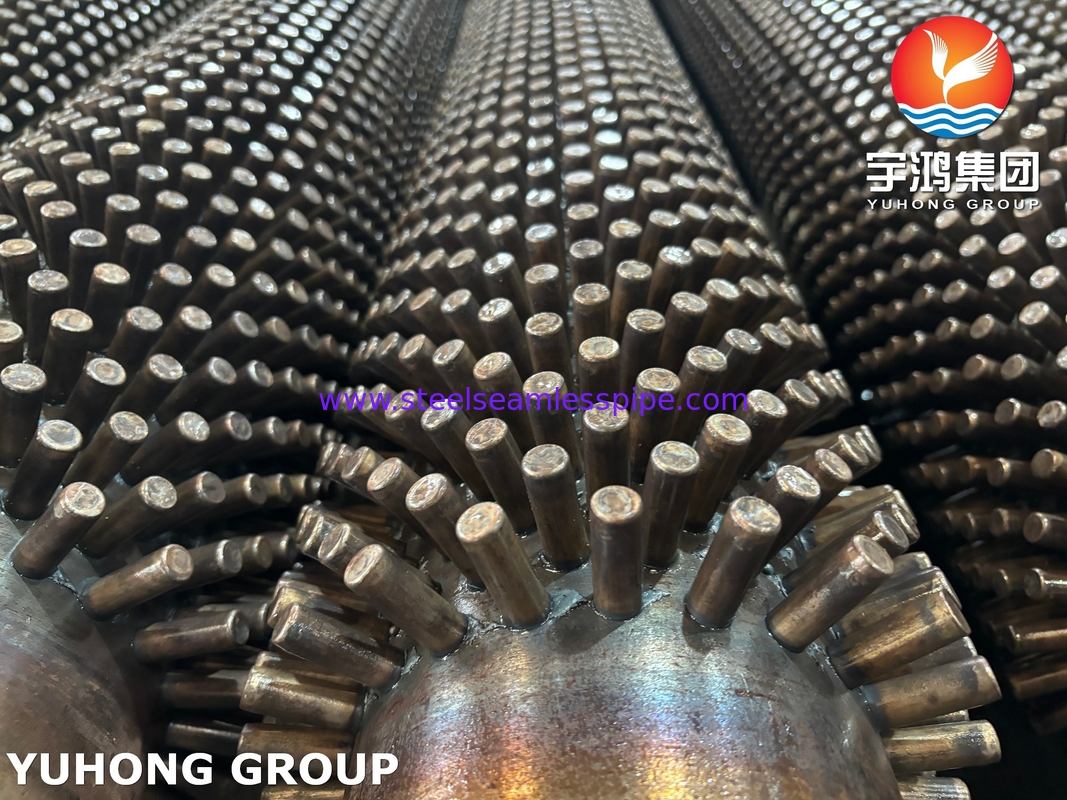

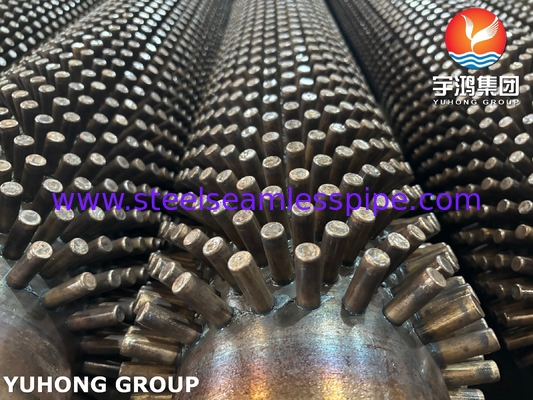

स्टडेड फिन डिज़ाइन: ये आधार ट्यूब की बाहरी सतह पर वेल्ड किए गए रेडियल या हेलिकल स्टड हैं। यह डिज़ाइन गर्मी हस्तांतरण सतह क्षेत्र को काफी बढ़ाता है, जिससे हीट रिकवरी सिस्टम और बॉयलर जैसे अनुप्रयोगों में थर्मल दक्षता में सुधार होता है।

अनुकूलन: विशिष्ट थर्मल और यांत्रिक आवश्यकताओं को पूरा करने के लिए पंखों को घनत्व, ऊंचाई और पैटर्न के संदर्भ में तैयार किया जा सकता है।

•  विनिर्माण प्रक्रिया

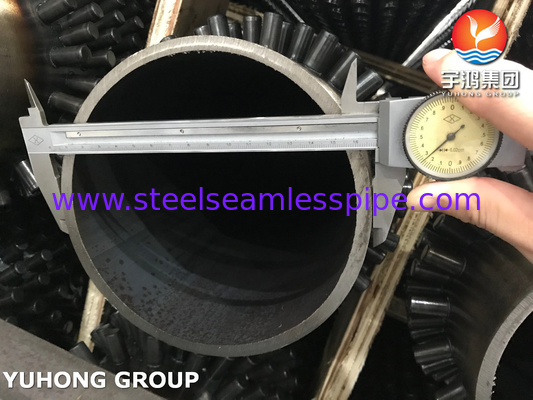

आधार ट्यूब: निर्बाध A106 GR.B कार्बन स्टील से बना है, जो एकरूपता और ताकत सुनिश्चित करता है।

फिन अटैचमेंट: स्टड प्रतिरोध वेल्डिंग या उच्च आवृत्ति वेल्डिंग तकनीकों के माध्यम से जुड़े होते हैं, जो न्यूनतम थर्मल विरूपण और मजबूत बंधन सुनिश्चित करते हैं।

4. A106 GR.B स्टडेड फिन ट्यूबों के अनुप्रयोग

बॉयलर: बिजली संयंत्रों और औद्योगिक हीटिंग सिस्टम के लिए उच्च दबाव वाले बॉयलर में उपयोग किया जाता है क्योंकि यह अत्यधिक तापमान और दबाव का सामना करने की क्षमता रखता है।

हीट एक्सचेंजर्स: पेट्रोकेमिकल और रासायनिक प्रसंस्करण उद्योगों के लिए आदर्श जहां कुशल गर्मी हस्तांतरण महत्वपूर्ण है।

बिजली उत्पादन: इकोनॉमाइज़र, सुपरहीटर और अन्य हीट एक्सचेंज घटकों के लिए जीवाश्म ईंधन और परमाणु ऊर्जा संयंत्रों में नियोजित।

5. A106 GR.B स्टडेड फिन ट्यूबों के लाभ

बढ़ा हुआ गर्मी हस्तांतरण: स्टडेड फिन सतह क्षेत्र को बढ़ाते हैं, जिससे थर्मल दक्षता में सुधार होता है।

स्थायित्व: आधार सामग्री की उच्च तन्यता और उपज शक्ति चक्रीय थर्मल तनावों के तहत भी दीर्घायु सुनिश्चित करती है।

संक्षारण प्रतिरोध: कम फास्फोरस और सल्फर सामग्री संक्षारण के प्रति संवेदनशीलता को कम करती है।

वेल्डिंग और निर्माण में आसानी: कम कार्बन सामग्री पूर्व या पोस्ट-वेल्ड हीट ट्रीटमेंट की आवश्यकता के बिना वेल्डिंग और निर्माण प्रक्रियाओं को सरल बनाती है।

6. अन्य सामग्रियों के साथ तुलना

जबकि A106 GR.B की अक्सर GB/T 8163 20# स्टील से तुलना की जाती है, यह उच्च मैंगनीज सामग्री के कारण बेहतर कम तापमान प्रदर्शन (नीचे -29°C तक) प्रदान करता है, जो इसे महत्वपूर्ण अनुप्रयोगों के लिए अधिक बहुमुखी बनाता है।

7. सारांश

A106 GR.B कार्बन स्टील स्टडेड फिन ट्यूब उच्च तापमान और उच्च दबाव वाले गर्मी हस्तांतरण अनुप्रयोगों के लिए मजबूत, कुशल समाधान हैं। उनके उत्कृष्ट यांत्रिक गुण, स्टडेड फिन से बढ़े हुए सतह क्षेत्र के साथ मिलकर, उन्हें बिजली उत्पादन, पेट्रोकेमिकल्स और बॉयलर निर्माण जैसे उद्योगों में अपरिहार्य बनाते हैं। इन घटकों की खरीद करते समय, उन आपूर्तिकर्ताओं को प्राथमिकता दें जो ASTM मानकों का पालन करते हैं और विशिष्ट परिचालन आवश्यकताओं को पूरा करने के लिए अनुकूलन प्रदान करते हैं।
