| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A106 GR.B |
| न्यूनतम आदेश मात्रा: | 1000kg |
|---|---|
| मूल्य: | Discussion |
| पैकेजिंग विवरण: | ग्राहकों की आवश्यकताओं के अनुसार/लकड़ी के मामले पैकिंग/लोहे के मामले पैकिंग |
| प्रसव के समय: | 15-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी दृष्टि में |
| आपूर्ति की क्षमता: | ग्राहक की आवश्यकताओं के अनुसार |
| सामग्री ग्रेड: | कार्बन स्टील | फिन प्रकार: | एचएफडब्ल्यू |
|---|---|---|---|
| ट्यूब व्यास: | 16-219 मिमी | ट्यूब की दीवार की मोटाई: | स्वनिर्धारित |
| ट्यूब लंबाई: | स्वनिर्धारित | फिन ऊंचाई: | 5-30 मिमी |
| फिन मोटाई: | 0.8-3 मिमी अनुकूलित | आवेदन: | हीट एक्सचेंजर, कंडेनसर, बाष्पीकरणकर्ता |
| प्रमुखता देना: | ASTM A106 कार्बन स्टील फिन ट्यूब,एचएफडब्ल्यू सॉलिड फिन ट्यूब,डीजल इंजन एग्जॉस्ट इकोनॉमाइज़र ट्यूब |
||

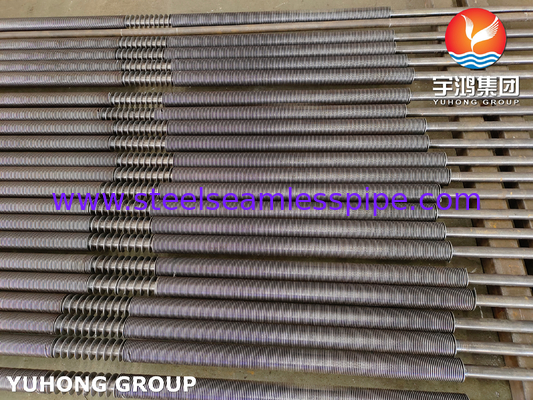

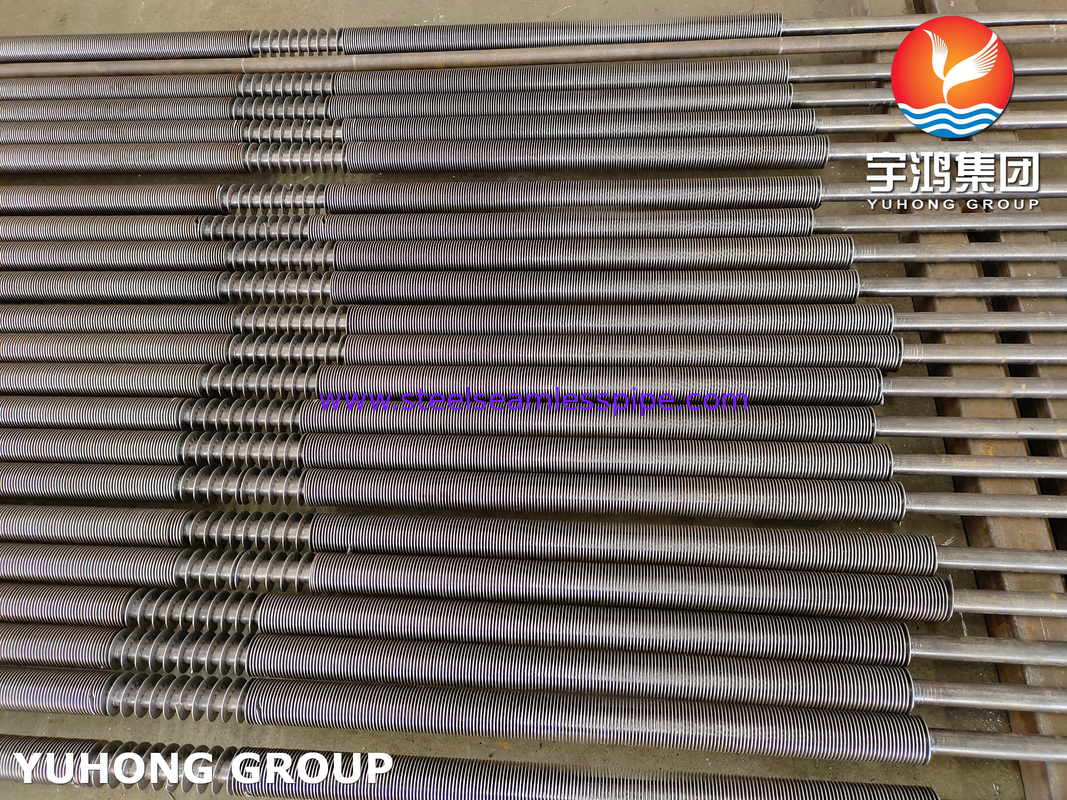

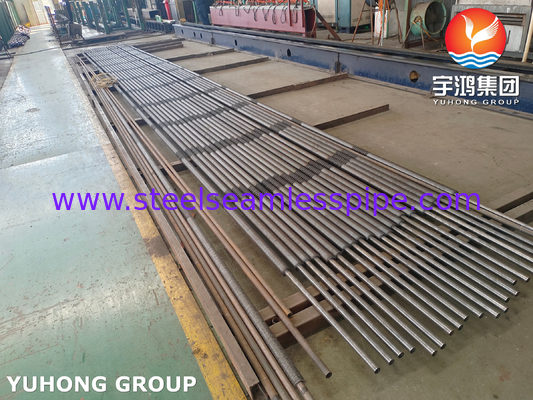

डीजल इंजन एग्जॉस्ट इकोनॉमाइज़र के लिए ASTM A106 Gr.B कार्बन स्टील U बेंड HFW सोलिड फिन ट्यूब
A106 Gr.B कार्बन स्टील U-बेंड फिन ट्यूब अत्यधिक कुशल हीट ट्रांसफर तत्व हैं। बेस ट्यूब ASTM A106 ग्रेड B कार्बन स्टील से बना है। बाहरी पंख हेलिकली रूप से बेस ट्यूब से जुड़े होते हैं ताकि इसकी बाहरी सतह क्षेत्र में काफी वृद्धि हो सके। उच्च आवृत्ति धारा त्वचा और निकटता प्रभाव उत्पन्न करती है, जो तुरंत बेस ट्यूब और फिन सामग्री के बीच संपर्क बिंदुओं पर उच्च गर्मी उत्पन्न करती है, जिससे वे पिघल जाते हैं और दबाव में फ्यूज हो जाते हैं।

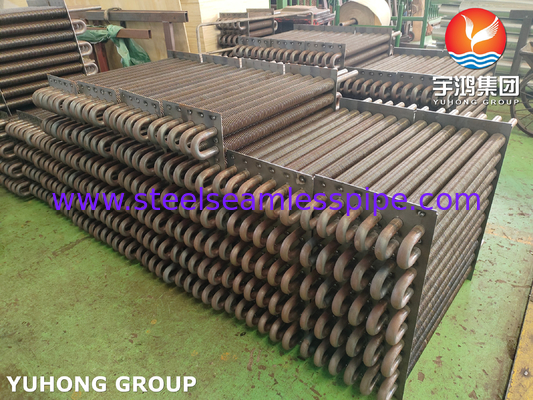

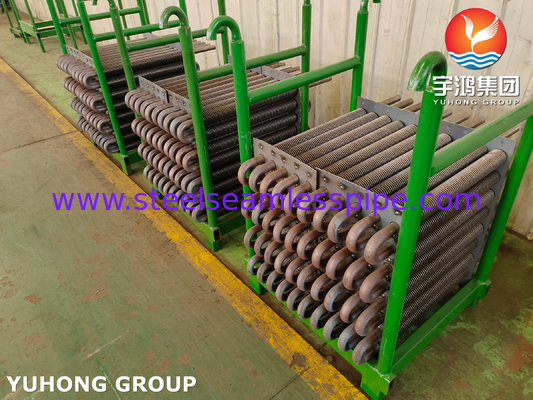

फिन ट्यूब को एक तंग "U" आकार में मोड़ा जाता है।
| रासायनिक संरचना (%) | ||||||||||
| ग्रेड | C(अधिकतम) | Mn | Si(न्यूनतम) | Cu(अधिकतम) | Ni(अधिकतम) | Cr(अधिकतम) | Mo(अधिकतम) | V(अधिकतम) | P(अधिकतम) | S(अधिकतम) |
| B | 0.3 | 0.29~1.06 | 0.1 | 0.4 | 0.4 | 0.4 | 0.15 | 0.08 | 0.035 | 0.035 |
| यांत्रिक गुण: | ||
| ग्रेड | तन्य शक्ति (Mpa), न्यूनतम | उपज शक्ति (Mpa), न्यूनतम |
| B | 415 | 240 |
सॉलिड
प्रक्रिया: स्टील स्ट्रिप को उच्च आवृत्ति वेल्डिंग मशीन में एक चिकनी स्थिति में डाला जाता है। उच्च आवृत्ति धारा और दबाव के तहत, स्ट्रिप की चिकनी जड़ पिघल जाती है और तुरंत बेस ट्यूब की सतह पर वेल्ड हो जाती है।
लाभ:
प्रक्रिया परिपक्व, कुशल है और बाजार में मुख्यधारा है।
इष्टतम तापीय चालकता प्राप्त की जाती है क्योंकि वेल्ड ज़ोन निरंतर और पूर्ण है।
विभिन्न विशिष्टताओं के बेस ट्यूब के लिए उपयुक्त, जिसमें पतली दीवार वाले ट्यूब भी शामिल हैं।
दांतेदार
पंचिंग: फिन स्ट्रिप की जड़ पर समान रूप से सेरेशन पंच किए जाते हैं।
ग्रूविंग: उथले सर्पिल खांचे बेस ट्यूब की सतह में पहले से ही रोल किए जाते हैं।
सम्मिलन और वेल्डिंग: दांतेदार फिन स्ट्रिप को लपेटा जाता है और खांचे में दबाया जाता है, जिससे दांत प्लास्टिक रूप से विकृत हो जाते हैं और बेस ट्यूब में एम्बेड हो जाते हैं। फिर उच्च आवृत्ति वेल्डिंग की जाती है। वेल्डिंग न केवल फिन की जड़ पर होती है, बल्कि दांतों और बेस ट्यूब के बीच के अंतराल में भी होती है।
लाभ:
यहां तक कि अगर अपूर्ण वेल्ड के छोटे-छोटे क्षेत्र भी हैं, तो यांत्रिक रूप से इंटरलॉकिंग दांत मजबूत पुल-आउट प्रतिरोध प्रदान करते हैं, जिससे समग्र विफलता का जोखिम काफी कम हो जाता है।
उत्कृष्ट थकान प्रतिरोध: यांत्रिक रूप से इंटरलॉकिंग संरचना बार-बार शुरू होने और बंद होने और अचानक तापमान में उतार-चढ़ाव के कारण होने वाले वैकल्पिक थर्मल तनाव का प्रभावी ढंग से विरोध करती है, जिससे फिन जड़ों पर थकान-प्रेरित क्रैकिंग को रोका जा सकता है।
अनुप्रयोग
हीट रिकवरी स्टीम जेनरेटर (HRSGs): गैस टरबाइन निकास से गर्मी को पुनर्प्राप्त करने के लिए इकोनॉमाइज़र या इवेपोरेटर सेक्शन में उपयोग किया जाता है।
एयर प्रीहीटर: बॉयलर की दहन हवा को गर्म करने के लिए गर्म फ्लू गैसों का उपयोग करें।
फिन ट्यूब बॉयलर: बॉयलर के अंदर ट्यूब उत्पन्न करने के लिए उपयोग किया जाता है।
प्रोसेस गैस हीटर/कूलर: पेट्रोकेमिकल और रिफाइनिंग उद्योगों में उपयोग किया जाता है।
थर्मल ऑयल हीटर: हवा या अन्य गैसों को गर्म करने के लिए ट्यूब-साइड तरल पदार्थ के रूप में थर्मल ऑयल का उपयोग करें।
डीजल इंजन एग्जॉस्ट इकोनॉमाइज़र।
