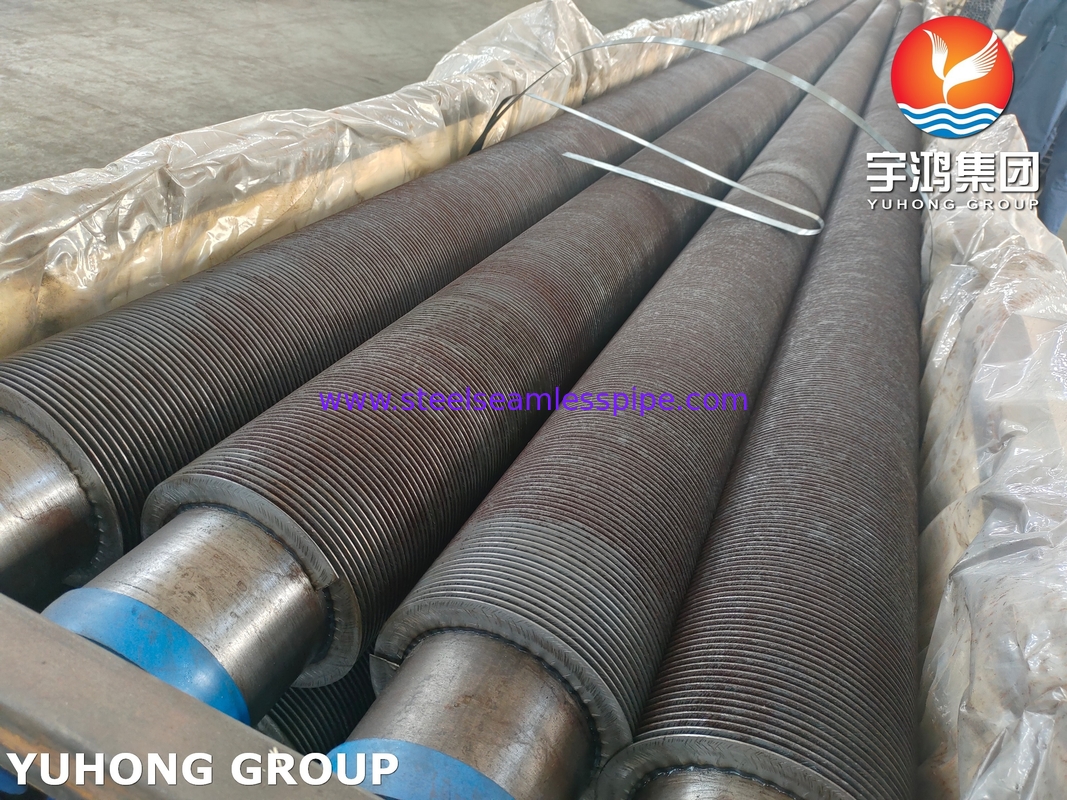

कार्बन स्टील A106 GR.B रीहीटर और इकोनॉमाइज़र के लिए सर्पिल फिनेड ट्यूब

1. A106 Gr.B स्पाइरल फिन्ड ट्यूब कार्य सिद्धांत

• उच्च तापमान स्थिरता: यह विस्तारित अवधि के लिए 425℃ पर संचालित हो सकता है और 565℃ तक के अल्पकालिक जोखिम का सामना कर सकता है।
• उच्च तापीय चालकता: कार्बन स्टील सब्सट्रेट की तापीय चालकता लगभग 50 W/m·K है, और पंखों के साथ संयोजन के बाद गर्मी हस्तांतरण दक्षता 3–8 गुना बढ़ जाती है।
• उच्च दबाव प्रतिरोध: निर्बाध संरचना + मोटी दीवार वाला डिज़ाइन (जैसे SCH80) जिसमें 20 MPa से अधिक की दबाव-वहन क्षमता है।
• प्रक्रिया संगतता: झुकने (3D–10D वक्रता) और वेल्डिंग (नियंत्रित कार्बन समतुल्य CE≤0.5% की आवश्यकता) जैसी माध्यमिक प्रक्रियाओं का समर्थन करता है।

2. A106 Gr.B स्पाइरल फिन्ड ट्यूब की विशेषताएं और कार्य सिद्धांत

फिन्ड ट्यूब गर्मी हस्तांतरण सतह क्षेत्र का विस्तार करके तरल पदार्थों (जैसे भाप, फ्लू गैस, आदि) की गर्मी को बाहरी वातावरण (जैसे हवा) या किसी अन्य तरल पदार्थ में कुशलता से स्थानांतरित करते हैं। उदाहरण के लिए:

• बॉयलर इकोनॉमाइज़र: फ्लू गैस → फिन्ड ट्यूब → हीटिंग फीडवाटर।
• एयर कूलर: ट्यूब के अंदर उच्च तापमान वाला तरल पदार्थ → पंखों के माध्यम से गर्मी का अपव्यय → एयर कूलिंग।

3. A106 Gr.B स्पाइरल फिन्ड ट्यूब अनुप्रयोग

• ऊर्जा और बिजली: उपयोगिता बॉयलर के इकोनॉमाइज़र और सुपरहीटर पाइपलाइन। परमाणु ऊर्जा संयंत्र की माध्यमिक जल आपूर्ति प्रणाली (FAC संक्षारण नियंत्रण पर ध्यान दिया जाना चाहिए)।
• पेट्रोकेमिकल उद्योग: हीट एक्सचेंजर, कंडेनसर और रिएक्टर हीटिंग कॉइल।
• औद्योगिक विनिर्माण: अपशिष्ट ताप पुनर्प्राप्ति प्रणाली (जैसे स्टील प्लांट में फ्लू गैस का अपशिष्ट ताप उपयोग)। सुखाने के उपकरण, औद्योगिक भट्टी हीट एक्सचेंज मॉड्यूल।

 4. A106 Gr.B स्पाइरल फिन्ड ट्यूब लाभ

• अर्थशास्त्र: लागत स्टेनलेस स्टील की तुलना में कम है, जो इसके पूरे जीवनचक्र में उच्च लागत-प्रभावशीलता प्रदान करता है।
• परिपक्व तकनीक: निर्बाध ट्यूबों के बड़े पैमाने पर उत्पादन में अच्छी स्थिरता, और परिपक्व फिन प्रसंस्करण तकनीक।
• आसान रखरखाव: सुविधाजनक वेल्डिंग मरम्मत (क्रैकिंग को रोकने के लिए 150℃ तक प्रीहीटिंग की आवश्यकता होती है)।

5. A106 Gr.B स्पाइरल फिन्ड ट्यूब अक्सर पूछे जाने वाले प्रश्न (FAQ)
प्र: ASTM A106 Gr.B फिन्ड ट्यूब के लिए अधिकतम ऑपरेटिंग तापमान क्या है?
उ: लंबी अवधि की सेवा के लिए, तापमान 425℃ से अधिक नहीं होना चाहिए, जबकि अल्पकालिक सेवा (जैसे स्टार्ट-स्टॉप) के लिए, यह 565℃ तक पहुंच सकता है।
प्र: क्या यह संक्षारक मीडिया के लिए उपयुक्त है?
उ: यह कमजोर संक्षारक वातावरण में उपयोग के लिए उपयुक्त है; मजबूत एसिड/क्षार या उच्च वेग (>15 m/s) मीडिया में, Cr युक्त कम-मिश्र धातु इस्पात (जैसे A672 Gr.B60) का उपयोग करने की सिफारिश की जाती है।
प्र: वेल्डिंग के दौरान क्या विशेष सावधानियां बरतनी चाहिए?
उ: कार्बन समतुल्य (CE=%C+%Mn/6+...≤0.5%) को नियंत्रित करें, वेल्डिंग से पहले 150–200℃ तक प्रीहीट करें, और वेल्डिंग के बाद कूलिंग को धीमा करें।
प्र: फिन्ड ट्यूब के गुणवत्ता दोषों का पता कैसे लगाएं?
उ: अनिवार्य निरीक्षण मदों में हाइड्रोस्टेटिक परीक्षण (या गैर-विनाशकारी परीक्षण UT/ET), दीवार की मोटाई सहिष्णुता (नाममात्र मान का ≥ 87.5%), और रासायनिक संरचना का पुन: परीक्षण शामिल हैं।
प्र: घरेलू सामग्रियों के साथ क्या पत्राचार है?
उ: कोई प्रत्यक्ष समतुल्य ग्रेड नहीं है, लेकिन यांत्रिक गुण GB 8163 में 20# स्टील के समान हैं (ध्यान दें कि 20# स्टील में कमजोर उच्च तापमान गुण होते हैं)।
