| Place of Origin: | CHINA |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A213 T9 |
| Minimum Order Quantity: | Depend |
|---|---|
| मूल्य: | 1-150000 USD |
| Packaging Details: | Poly Wooden Case With Iron Frame |
| Delivery Time: | 30-60 days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 1500 tons/month |
| Product: | Finned Tubes | Finned Tubes Type: | HFW Finned Tubes |
|---|---|---|---|
| Base Tube Standard and Material: | ASTM A213 T9 | Fin Material: | Carbon Steel |
| Size and Length: | According to Clients' Needs | Fin Tube Packing: | Poly Wooden Case With Iron Frame |
| प्रमुखता देना: | ASTM A213 T9 मिश्र धातु इस्पात पंख वाले ट्यूब,बिजली उत्पादन के लिए HFW पंख वाले ट्यूब,तापीय ऊर्जा उत्पादन पंख ट्यूब |
||

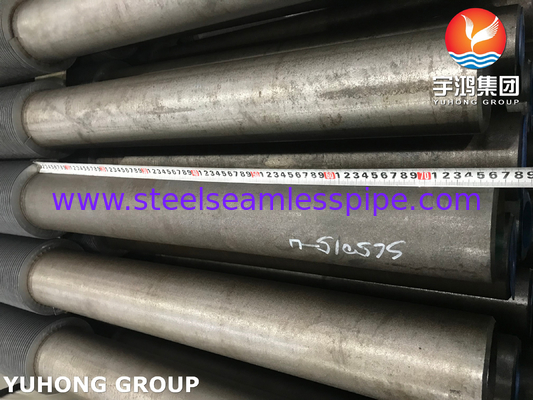

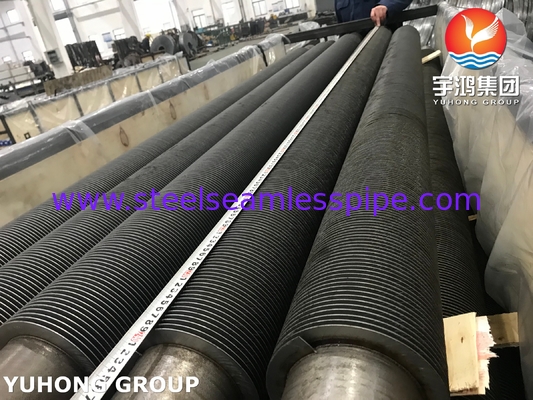

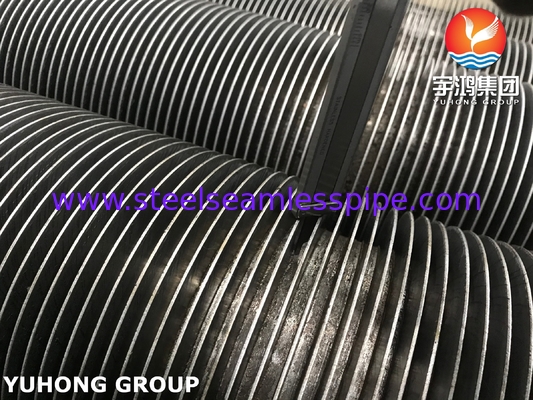

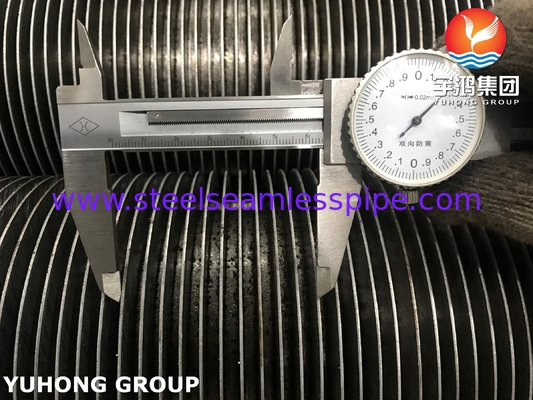

थर्मल और परमाणु ऊर्जा उत्पादन के लिए एएसटीएम ए 213 टी 9 मिश्र धातु स्टील एचएफडब्ल्यू फिनड ट्यूब
सामान्य विनिर्देश HFW फिनड ट्यूब
बेस पाइप/ट्यूब ओ.डी.: 15.88-219.1 मिमी
पंखुड़ी की ऊंचाईः 5-50 मिमी
पंख की मोटाईः 0.8-3.0 मिमी
फिन पिचः ग्राहक के अनुरोध के अनुसार।
अंतः सादा अंत, घुमावदार अंत
दोनों ओर कोई पंख क्षेत्र नहीं:ग्राहक के अनुरोध के रूप में
एचएफडब्ल्यू फिनेड ट्यूबों के लिए बेस ट्यूब आमतौर पर हैंः सीएस / एसएस / एएस;आमतौर पर फिनेड की सामग्री ट्यूबों की सामग्री के समान होती है।
ASME SA213 ट्यूब K90941 का विवरण
ASME SA213सीमलेस फेरीटिक और ऑस्टेनिटिक स्टील बॉयलर, सुपरहीटर और हीट एक्सचेंजर ट्यूब, जिनको ग्रेड T5, TP304 आदि के रूप में नामित किया गया है, का उपयोग बॉयलर, सुपरहीटर, हीट एक्सचेंजर के लिए किया जाता है,या कंडेनसर ट्यूब और अन्य अनुप्रयोग.
रासायनिक संरचना (%)
| ग्रेड | सी | एमएन | पी | सु | हाँ | सीआर | मो |
| T9 | 0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 8.00-10.00 | 0.90-1.00 |
यांत्रिक गुण
| ग्रेड | तन्य शक्ति, मिनट | उपज शक्ति (0.2% ऑफसेट, मिनट) | लम्बाई | ब्रिनेल/विकर्स | रॉकवेल |
| T9 | ksi-60,MPa-415 | ksi-30,MPa-205 | 30% | 179 HBW/190 HV | 89 HRB |
संबंधित उद्योग
1बिजली उत्पादन
थर्मल और परमाणु ऊर्जा संयंत्रों में हीट एक्सचेंज दक्षता में सुधार के लिए बॉयलरों, हीट रिकवरी स्टीम जनरेटर (एचआरएसजी) और इकोनाइज़रों में फिनाइड ट्यूब।
2पेट्रो रसायन एवं तेल शोधन
उच्च तापमान और संक्षारक वातावरण का सामना करने के लिए हीटर, रिफॉर्मर और अपशिष्ट गर्मी वसूली प्रणालियों में फिनाइड ट्यूब।
3एचवीएसी और रेफ्रिजरेशन
वाणिज्यिक और औद्योगिक जलवायु नियंत्रण प्रणालियों के लिए वायु कूलर, रेडिएटर और कंडेनसर का हिस्सा।
4औद्योगिक प्रक्रिया हीटिंग
सूखी प्रणालियों, भट्टियों और रासायनिक रिएक्टरों में प्रयोग किया जाता है जहां समान गर्मी वितरण महत्वपूर्ण है।
5समुद्री एवं अपतटीय
जहाजों के हीट एक्सचेंजरों और डेसालिनेशन इकाइयों में फिनाइड ट्यूबों को नमकीन परिस्थितियों में उनकी स्थायित्व के कारण।
6अपशिष्ट से ऊर्जा और पर्यावरण नियंत्रण
उत्सर्जन को कम करने के लिए धुआं गैस उपचार, निकास गैस वसूली और दहन प्रणालियों में महत्वपूर्ण घटक।
संयंत्र क्षमता
HFW फिनेंड ट्यूब के लिए,पंखुड़ी ट्यूब बनाने के लिए दो उत्पादन लाइनों की लंबाई 25 मीटर से कम है, और अन्य दो 30 मीटर तक पहुंच सकते हैं।
विभिन्न प्रकार के पंख वाले ट्यूबों के लिए विनिर्देश
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार की पंखुड़ी नली | 16-63 | 2.1~5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6~10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6~2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8.0~30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1~5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25 से 38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25-63 | 8 से 30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8 से 30 | 5 ~ 35 | φ5-20 | |
आधार पाइप/ट्यूब:
1स्टेनलेस स्टीलः ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
2डुप्लेक्स/सुपर डुप्लेक्स स्टीलः ASME SA789/A789, ASME SA790/A790
3कार्बन स्टीलः ASME SA106/ASTM A106, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
4मिश्र धातु स्टीलःASME SA213/ASTM A213, ASME SA335 /ASTM A335
5निकेल मिश्र धातु इस्पातः हेस्टेलॉय / इनकोनेल / शुद्ध निकेल / एनएस मिश्र धातु / तांबा मिश्र धातु इस्पात
पंख सामग्रीःमिश्र धातु स्टील, स्टेनलेस स्टील, कार्बन स्टील
