| Place of Origin: | China |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | ASTM A106 Gr.B |
| Minimum Order Quantity: | 1PC |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Ply-wooden Cases with Steel Frames(both ends of pipes have plastic caps) |
| Delivery Time: | According to Clients' quantity |
| Payment Terms: | L/C,T/T |
| Supply Ability: | According to Clients' requirements |
| Product Name: | Single H / Double H Type Fin Tube | Base Tube Specification & Material: | ASTM A106 Gr.B |
|---|---|---|---|
| Fin Material: | Carbon Steel | Fin Height: | <200mm |
| Fin Thick: | 1.5mm-3.5mm | Fin Pitch: | 8mm-30mm |
| Base Tube OD: | 25mm-63mm | Application: | Radiator, Heat Exchanger, Refrigerator, Economizer |
| प्रमुखता देना: | ASTM A106 Gr.B सीमलेस कार्बन स्टील पाइप,स्क्वायर एच टाइप फिन ट्यूब,वारंटी के साथ रेडिएटर फिन ट्यूब |
||

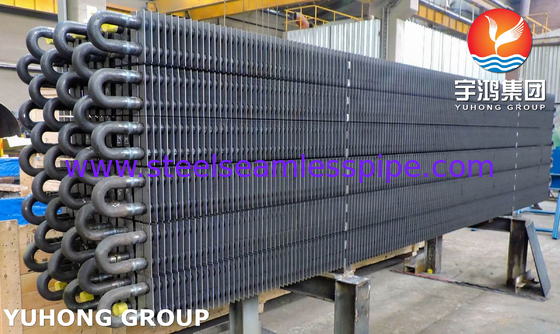

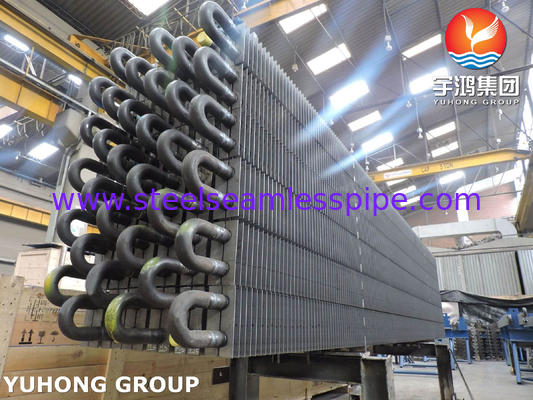

एएसटीएम A106 Gr.B सीमलेस कार्बन स्टील पाइप वर्ग (एच प्रकार) फिन ट्यूब रेडिएटर के लिए
रेडिएटर के लिए ASTM A106 Gr.B सीमलेस कार्बन स्टील स्क्वायर (एच प्रकार) फिन ट्यूबएक उच्च दक्षता गर्मी हस्तांतरण घटक औद्योगिक हीटिंग सिस्टम के लिए बनाया गया है।एएसटीएम A106 ग्रेड बी सीमलेस कार्बन स्टील पाइप, इसमें एकहेलिकल वेल्डेड एच प्रकार के पंखों के साथ वर्ग आधार ट्यूबगर्मी फैलाव को अधिकतम करने के लिए। यह फिन ट्यूब के लिए इंजीनियर हैउच्च थर्मल चालकता, दबाव प्रतिरोध (उच्च तापमान भाप/पानी प्रणालियों के लिए उपयुक्त), और दीर्घकालिक संक्षारण सुरक्षा, इसे आदर्श बनाने के लिएरेडिएटर, हीट एक्सचेंजर और बॉयलर अनुप्रयोग. यह हैअनुकूलित पंख ज्यामिति (एच-प्रकार)सीमित स्थानों में वायु प्रवाह और गर्मी हस्तांतरण दक्षता में वृद्धि सुनिश्चित करता है, कठिन परिचालन स्थितियों में संरचनात्मक स्थायित्व बनाए रखते हुए ऊर्जा की खपत को कम करता है।

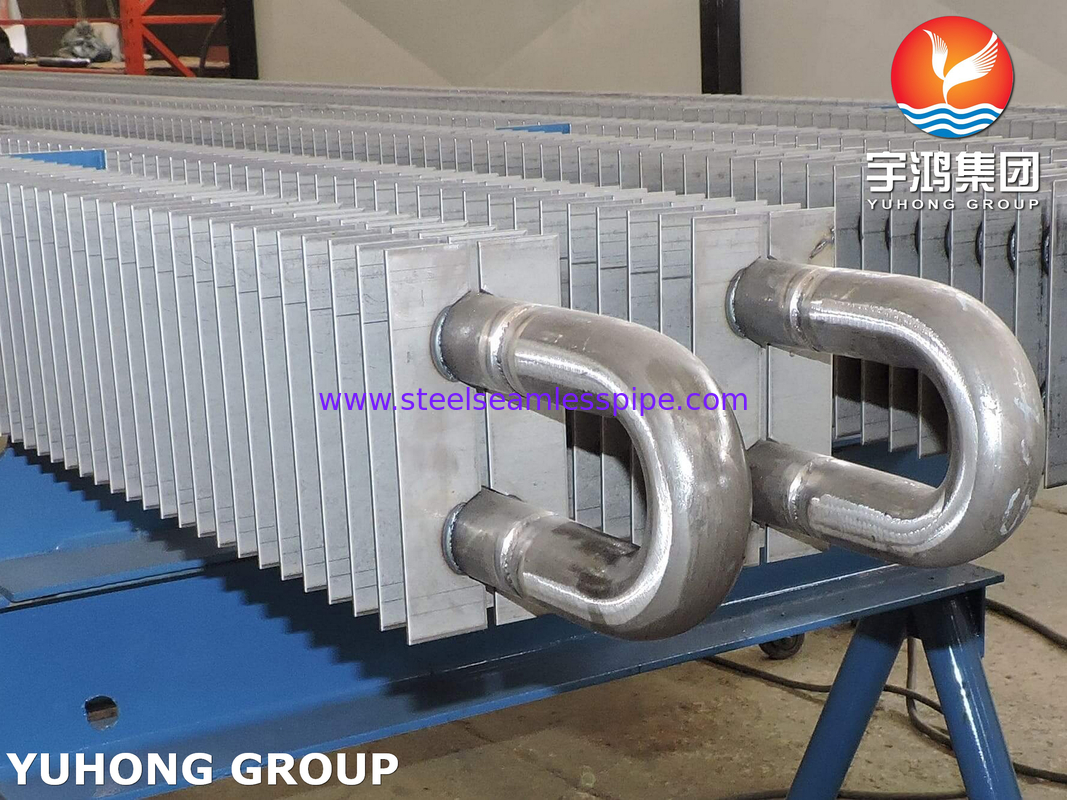

1एच-प्रकार के फिन ट्यूब से संबंधित अवलोकन

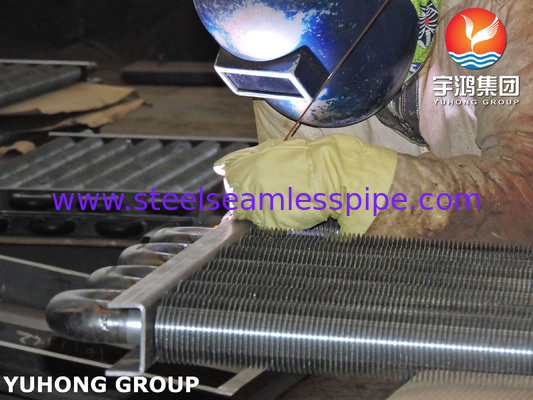

•पंखुड़ी को दो सममित आधे टुकड़ों में विभाजित किया जाता है। ट्यूब की दीवार को दोनों तरफ से नीचे दबाया जाता है, और प्रतिरोध वेल्डिंग का उपयोग पाइप की दीवार पर वेल्ड करने के लिए किया जाता है जिसमें बीच में एक निश्चित अंतराल छोड़ दिया जाता है;
• दो गोलाकार ट्यूबों में पंखों का एक समूह हो सकता है, जिसे डबल ट्यूब एच-आकार के पंख कहा जाता है, या एक एकल ट्यूब एच-आकार के पंखों को बीच में रखा जा सकता है;
• एच-प्रकार के पंख वाले ट्यूबों से बना हीट एक्सचेंजर करीब से व्यवस्थित है और ट्यूब बंडलों को क्रम में व्यवस्थित किया गया है;
• पंख समानांतर और एक दूसरे से स्वतंत्र होते हैं, और हेलिक्स कोण का कोई प्रभाव नहीं होता है, इसलिए राख को हटाना आसान होता है।
2रासायनिक एवं यांत्रिक गुण
| एएसटीएम ए१०६ ग्रेड बी रासायनिक संरचना (%) |
|||||||||
| सी | एमएन | पी | एस | हाँ | सीआर | कु | मो | नि | वी |
| ≤0.30% | 0.29% ~ 1.06% | ≤0.035% |
≤0०३५% |
≥0.10% | ≤ 0.40% | ≤ 0.40% | ≤ 0.15% | ≤ 0.40% | ≤ 0.08% |
यांत्रिक गुण
| घटक | यांत्रिक प्रदर्शन | प्रमुख विशेषताएं |
|
ASTM A106 ग्रेड बी |
· तन्य शक्तिः ≥415 एमपीए ·शक्ति शक्तिः ≥ 240 एमपीए ·लम्बाई (50 मिमी में): ≥ 30% (लंबाई) ·कठोरता (अधिकतम): 187HB |
|
3प्रमुख विशेषताएं
उच्च आवृत्ति वेल्डेड फिनः सुरक्षित बंधन (कतरनी ताकत ≥ 35 एमपीए) के साथअलग होने का कोई खतरा नहीं.
एक उचित कार्बन स्टील संरचना और सतह उपचार (यदि कोई हो) के साथ, यह कर सकते हैंऑक्सीकरण और संक्षारण की एक निश्चित डिग्री का विरोधपरंपरागत ताप अपव्यय वातावरण (जैसे हीटिंग सिस्टम, औद्योगिक शीतलन आदि) में, सेवा जीवन को लम्बा करते हुए।
|
विशेषता |
पारंपरिक गोल ट्यूब फिन | एच प्रकार के चौकोर ट्यूब फिन |
| गर्मी हस्तांतरण दक्षता | मध्यम | उच्च (+20% या अधिक) |
| संरचनात्मक स्थिरता | विकृत करने में आसान | स्क्वायर बेस ट्यूब में बेहतर झुकने का प्रतिरोध होता है |
| अंतरिक्ष उपयोग | निचला | कॉम्पैक्ट लेआउट, स्थापना स्थान की बचत |
4मुख्य अनुप्रयोग
1विद्युत उद्योग:
एसीसी (एयर-कूल्ड कंडेनसर) रेडिएटर
एचआरएसजी (हीट रिकवरी स्टीम जनरेटर)
2पेट्रोकेमिकल उद्योग:
FCC (फ्लूइड कैटालिटिक क्रैकिंग) इकाई स्लरी कूलर
एथिलीन क्रैकिंग फर्नेस के लिए हवा प्रीहीटर
3पर्यावरण संरक्षण:
अपशिष्ट जलाने वाले संयंत्र के धुआं गैस कंडेनसर
सिंटरिंग मशीन के अपशिष्ट गर्मी के लिए बॉयलर वाष्पीकरण अनुभाग
4विशेष उद्योग:
एलएनजी वाष्पीकरण
समुद्री केंद्रीय शीतलन प्रणाली
पॉलीसिलिकॉन उत्पादन गैस हीट एक्सचेंजर
