| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम A335 P22 |
| न्यूनतम आदेश मात्रा: | 1000 किग्रा |
|---|---|
| मूल्य: | Discussion |
| पैकेजिंग विवरण: | ग्राहकों की आवश्यकताओं के अनुसार/लकड़ी के मामले पैकिंग/लोहे के मामले पैकिंग |
| प्रसव के समय: | 15-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | ग्राहक की आवश्यकताओं के अनुसार |
| मानक: | एएसटीएम ए 335 | सामग्री का ग्रेड: | कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील |
|---|---|---|---|
| फिन प्रकार: | Hfw soild | ट्यूब व्यास: | 16-219मिमी |
| ट्यूब की दीवार की मोटाई: | अनुकूलित | ट्यूब की लंबाई: | अनुकूलित |
| फिन की ऊंचाई: | 5-30 मिमी | फिन पिच: | 3-25 मिमी |
| फिन मोटाई: | 0.8-3 मिमी या अनुकूलित | आवेदन: | हीट एक्सचेंजर, कंडेनसर, बाष्पीकरणकर्ता |
| प्रमुखता देना: | ASTM A335 P22 HFW फिन ट्यूब,ऊष्मा विनिमयकों के लिए दांतेदार फिन ट्यूब,11-13Cr ऊष्मा विनिमयित्र फिन ट्यूब |
||

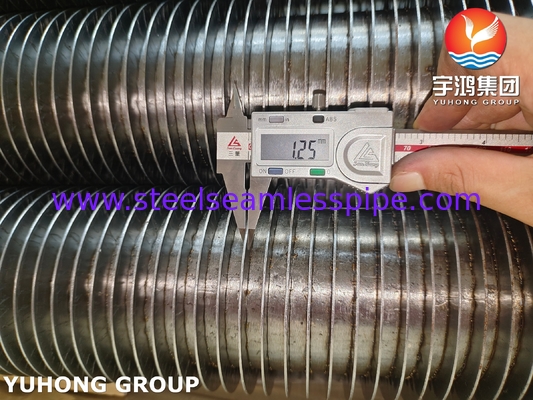

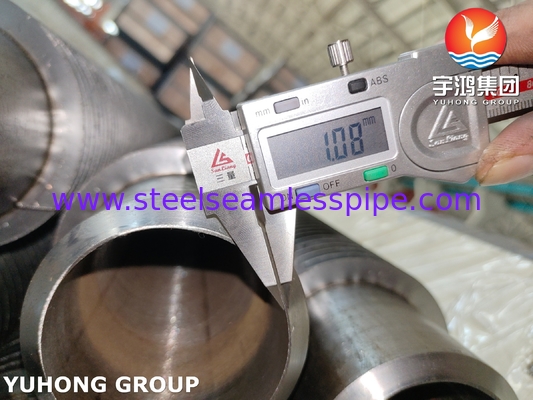

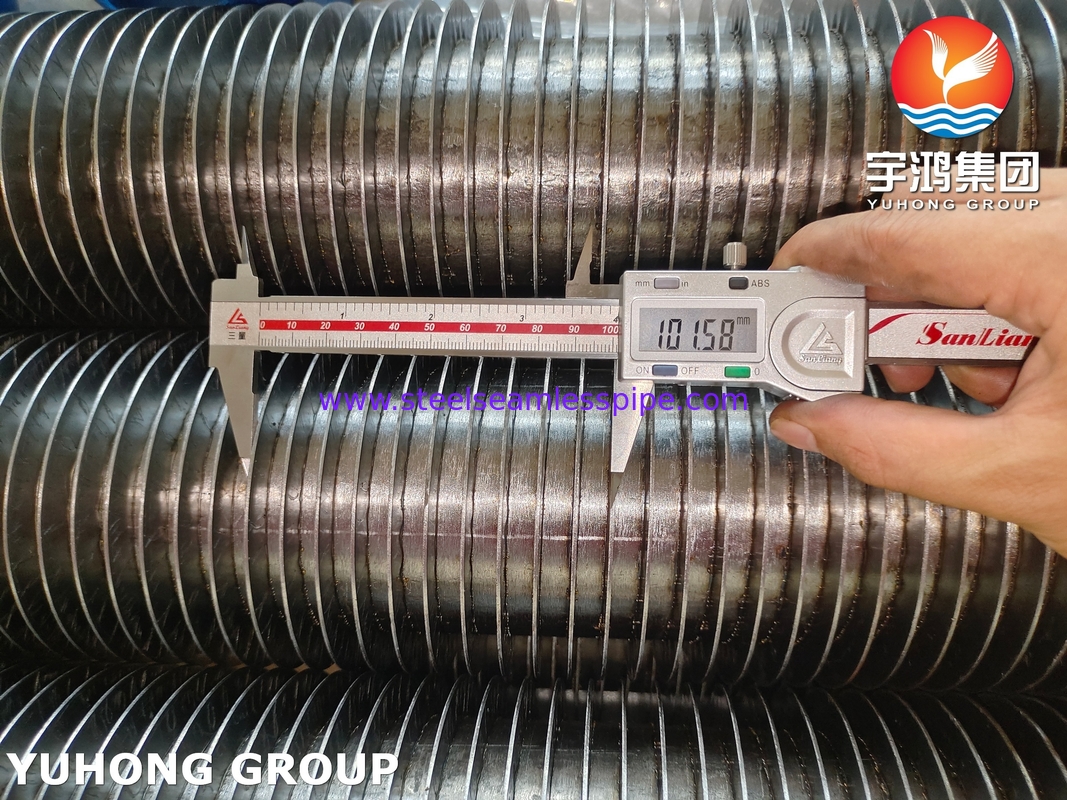

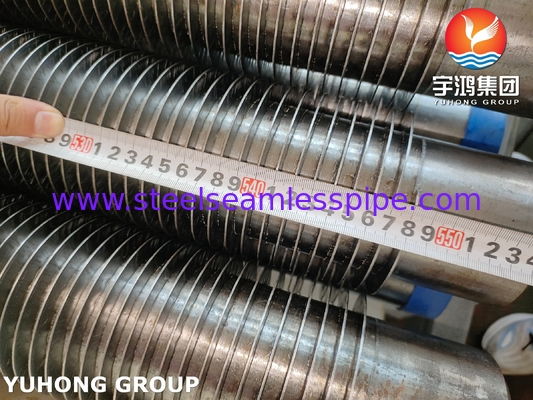

एएसटीएम ए३३५ पी२२ उच्च फ्रेंकुई वेल्डिंग सेरेटेड फिन ट्यूब सॉलिड विथ ११-१३सीआर फिन
दागदार पंखुड़ी ट्यूब
उच्च आवृत्ति वेल्डेड ठोस फिन ट्यूब एक एएसटीएम A335 P22 क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील बेस ट्यूब और 11-13Cr मार्टेंसिटिक स्टेनलेस स्टील फिन का उपयोग करते हैं।उच्च आवृत्ति विद्युत वेल्डिंग पंखुड़ी जड़ और आधार ट्यूब के बीच एक निर्बाध धातु विज्ञान बंधन बनाता है, लगभग शून्य थर्मल प्रतिरोध के साथ एक गर्मी हस्तांतरण इंटरफ़ेस बनाते हैं। उनकी ठोस संरचना (ठोस, निरंतर पंख) उच्च तापमान में उत्कृष्ट दबाव प्रतिरोध और स्थिरता प्रदान करती है,सल्फर युक्त धुआं गैसें, जैसे कि बॉयलर इकोनाइज़र और रिफाइनरी हीटिंग फर्न्स में।वे उच्च तापमान और उच्च सल्फर सामग्री से संबंधित मांग वाले गर्मी विनिमय परिदृश्यों में एक अपूरणीय लागत प्रभावी लाभ प्रदान करते हैं.
ठोस पंखुड़ी ट्यूब और दागदार पंखुड़ी ट्यूब का अंतर
सॉलिड फिन ट्यूब सतह के विस्तार से गर्मी हस्तांतरण को बढ़ाने के लिए निरंतर चिकनी पंखों का उपयोग करता है।यह स्वच्छ मीडिया (जैसे हवा और कम दबाव वाले भाप) के लिए उपयुक्त है और इसमें कम प्रवाह प्रतिरोध के फायदे हैं, उच्च शक्ति और कम लागत, लेकिन यह आसानी से गंदा हो जाता है और इसमें मध्यम गर्मी हस्तांतरण दक्षता होती है।
जबरदस्ती उथल-पुथल के माध्यम से 30-50% तक गर्मी हस्तांतरण दक्षता बढ़ाने और गंदगी के संचय में काफी देरी करने के लिए पंखों के किनारे पर दागदार नाखूनों को काटता है।
यह विशेष रूप से उच्च चिपचिपाहट और कण युक्त तरल पदार्थों (जैसे धुआं गैस और अवशिष्ट तेल) के लिए उपयुक्त है, लेकिन दबाव में गिरावट 15-30% बढ़ जाती है और प्रारंभिक लागत अधिक होती है।चयन के प्रमुख सिद्धांत: स्वच्छ/उच्च दबाव वाले परिदृश्यों के लिए ठोस पंखुड़ी ट्यूबों का प्रयोग करें, गंदे/उच्च दक्षता वाले परिदृश्यों के लिए दागदार ट्यूबों का चयन करें और अति-छोटे धूल के वातावरण के लिए सुई के आकार के पंखुड़ी ट्यूबों की सिफारिश की जाती है।
| तत्व | संरचना (wt%) | मानक आवश्यकताएं |
| कार्बन (सी) | 0.05 ₹0.15 | एएसटीएम ए३३५ |
| क्रोमियम (Cr) | 1.90 ¢2.60 | |
| मोलिब्डेनम (मो) | 0.87 ¢1.13 | |
| मैंगनीज (Mn) | 0.30 ¢ 0.60 | |
| सिलिकॉन (Si) | 0.50 अधिकतम | |
| फास्फोरस (पी) | 0.025 अधिकतम | |
| सल्फर (S) | 0.025 अधिकतम |
| तत्व | संरचना (wt%) | प्रमुख भूमिका |
| क्रोमियम (Cr) | 11.00 ¢13.00 | ऑक्सीकरण और संक्षारण प्रतिरोध को बढ़ाता है |
| कार्बन (सी) | 0.08 ¢ 0.15 | शक्ति और वेल्डेबिलिटी को संतुलित करता है |
| निकेल (Ni) | ≤0.50 | कठोरता में सुधार करता है |
| मैंगनीज (Mn) | 0.30 ¢ 0.60 | कठोरता का समर्थन करता है |
| पैरामीटर | एएसटीएम ए३३५ पी२२ बेस ट्यूब | 11-13Cr फिन स्ट्रिप |
| तन्य शक्ति (एमपीए) | ≥415 | 450 ¢ 600 |
| उपज शक्ति (एमपीए) | ≥205 | ≥ 250 |
| लम्बाई (% 50 मिमी में) | ≥30 | ≥20 |
| कठोरता (HBW) | ≤187 | ≤230 |
| अधिकतम संचालन तापमान (°C) | 650 | 550 (निरंतर सेवा) |
आवेदनः
1विद्युत उद्योग (कोयला/गैस से चलने वाले बिजली संयंत्र) बॉयलर इकोनॉमाइज़र और वायु प्रीहीटर
2पेट्रोलियम रिफाइनिंगः वायुमंडलीय और वैक्यूम इकाइयों में हीटिंग फर्नेस के संवहन खंड और फ्लूइड कैटालिटिक क्रैकिंग (एफसीसी) अपशिष्ट गर्मी बॉयलर
3रासायनिक और कोयला रासायनिक उद्योगः इनपुट/आउटपुट हीट एक्सचेंजर्स
4औद्योगिक भट्टियां और अपशिष्ट गर्मी की वसूलीः इस्पात संयंत्र सिंटरिंग फ्लो गैस अपशिष्ट गर्मी बॉयलर और ग्लास ओवन निकास गर्मी एक्सचेंजर
