| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASME SA179 कार्बन स्टील सीमलेस ट्यूब 1060 एल्यूमीनियम फिन के साथ |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | स्टील फ्रेम के साथ प्लाई-वुड केस ((पाइपों के दोनों छोरों में प्लास्टिक के ढक्कन हैं) |
| प्रसव के समय: | ± 7 काम के दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | ग्राहकों की आवश्यकताओं के अनुसार |
| उत्पाद का नाम: | घाव एल प्रकार फिन ट्यूब | नंगे ट्यूब विनिर्देश और सामग्री: | एएसएमई SA179 |
|---|---|---|---|
| फिन सामग्री: | एल्यूमिनियम 1060 | बेयर ट्यूब ओडी: | 16-63 मिमी |
| फिन की ऊंचाई: | <17 मिमी | फिन मोटाई: | ~0.4 मिमी |
| फिन पिच: | 2.1-5मिमी | प्रकार: | L/ kl/ ll प्रकार |
| परीक्षण: | एचटी/ईटी | आवेदन: | एयर कूलर/ हीटर/ पेट्रोकेमिकल/ हीट एक्सचेंजर |
| प्रमुखता देना: | ASME SA179 कार्बन स्टील फिन ट्यूब,सीमलेस एल प्रकार के फिन ट्यूब,गारंटी के साथ एल्यूमीनियम फिन ट्यूब |
||

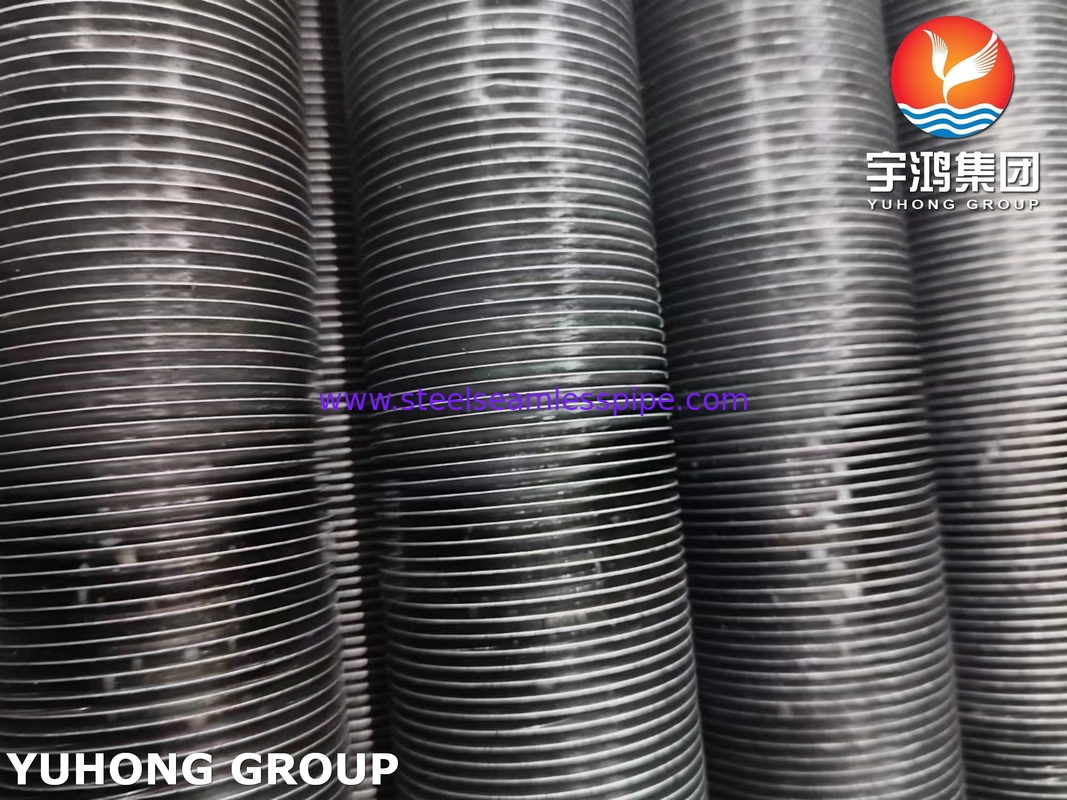

ASME SA179 कार्बन स्टील सीमलेस ट्यूब के साथ 1060 एल्यूमीनियम फिन घाव एल प्रकार फिन ट्यूब के लिए हवा कूलर/ हीटर
एएसएमई SA179 कार्बन स्टील 1060 एल्यूमीनियम एल प्रकार के घाव फिन के साथ सीमलेस आधार ट्यूब के लिए इंजीनियर एक उच्च प्रदर्शन मिश्रित गर्मी हस्तांतरण तत्व हैहवा की ओर थर्मल प्रदर्शन में वृद्धिइसमें एक कोल्ड-ट्रैक्ड सीमलेस कार्बन स्टील प्रेशर कंटेनर (ASME SA179 अनुरूप) है जिसमें एक इंटरलॉकिंग एल-प्रोफाइल कॉन्फ़िगरेशन में हेलिकल रूप से घुमाए गए 1060 एल्यूमीनियम फिन हैं।यह अनूठा डिजाइन एल्यूमीनियम के पंखों की उच्च ताप चालकता (~ 200W/m·K) को यांत्रिक मजबूती के साथ जोड़ती है -एल-फुट एंकरिंग हवा के प्रवाह के क्षरण और थर्मल साइक्लिंग के तहत पंख ढीला होने से रोकता है,के लिए डिज़ाइन किया गयावायु कूलर, हीटर और फिनाटेड ट्यूब हीट एक्सचेंजर्स.
1उत्पाद का अवलोकन
एल के आकार के पंख वाले ट्यूब के लुढ़काव से बने ट्रैपेज़ॉइड सेक्शन गर्मी प्रवाह घनत्व के वितरण के अनुरूप है और ट्यूबों को उच्च थर्मल दक्षता के साथ निकटता से जोड़ा गया है,इस प्रकार पंखों के बीच के अंतराल के कारण संपर्क थर्मल प्रतिरोध को समाप्त करना.
कार्य तापमानः230°C के लक्षण: घुमावदार प्रक्रिया, उच्च उत्पादन दक्षता, समान दूरी, अच्छा गर्मी हस्तांतरण, उच्च फिन अनुपात, आधार पाइप को वायु क्षरण से संरक्षित किया जा सकता है।
2रासायनिक एवं यांत्रिक गुण
| ASME SA179 रासायनिक संरचना (%) | |||||
| सी | एमएन | पी | एस | हाँ | फे |
| ≤ 0.06 - 0.18% | 0.27 - 0.63% | ≤ 0.035% | ≤ 0.035% | ≥ 0.10% (आमतौर पर 0.25-0.50%) | शेष राशि (≥ 98%) |
| एल्यूमीनियम 1060 फिन रासायनिक संरचना (%) | ||||||
| अल | फे | हाँ | कु | एमएन | Zn | अन्य |
| ≥ 99.60% | ≤ 0.35% | ≤ 0.25% | ≤ 0.05% | ≤ 0.03% | ≤ 0.05% | ≤ 0.40% |
यांत्रिक गुण
| घटक | यांत्रिक प्रदर्शन | प्रमुख विशेषताएं |
| ASME SA179 बेस ट्यूब |
· तन्य शक्तिः ≥325 एमपीए ·शक्ति शक्तिः ≥180 एमपीए · लम्बाई (50 मिमी में): ≥35% ·कठोरताः ≤ 72HRB |
· न्यूनतम दीवार मोटाई के लिए परिशुद्धता ठंडा खींचा निर्बाध ट्यूबिंग ·थर्मल चालकताः 20°C पर 52 W/m·K · ऑक्सीकरण और जल संक्षारण के प्रति उत्कृष्ट प्रतिरोध ·अधिकतम परिचालन तापमानः निरंतर सेवा के लिए 450°C (843°F) · मध्यम शक्ति: निम्न/मध्यम दबाव वाले हीट एक्सचेंजर के लिए उपयुक्त। |
| एल्यूमीनियम 1060 फिन | ·तन्य शक्तिः 70-110 एमपीए ·लम्बाईः 15-25% ·कठोरताः 23 एचबी. |
·हल्का डिजाइन सिस्टम लोड को कम करता है ·कंपन अवशोषण के लिए लचीला |
3प्रमुख विशेषताएं
हेलिकल एल-प्रकार के घाव पंख डिजाइनउच्चतम हवा के थर्मल प्रदर्शन के लिए अधिकतम गर्मी अपव्यय क्षेत्र
यांत्रिक रूप से बंद पंखकंपन और ढीला होने के प्रतिरोधी, उच्च गति वाले वायु प्रवाह के लिए आदर्श
कार्बन स्टील बेस ट्यूब (आंतरिक सुरक्षा) + 1060 एल्यूमीनियम फिन (ऑक्सीकरण प्रतिरोधी)कठोर बाहरी/रासायनिक वातावरण के लिए
बेस ट्यूब का सामना करता है400°C, एल्यूमीनियम पंख स्थिर रूप से250°C
4.प्रमुख अनुप्रयोग
| आयाम | एल-प्रकार के फिन ट्यूब | KL-प्रकार के फिन ट्यूब | एलएल-टाइप फिन ट्यूब |
|---|---|---|---|
| संरचना | • एल्यूमीनियम फिनएकल एल के आकार का हुकजड़ से •लाइन संपर्कआधार ट्यूब के साथ |
•ल-पैर के रूप में घुमायाडिजाइन •ग्रिवयांत्रिक तालाबंदी के लिए पंखुड़ी जड़ में दबाया |
•विस्तारित एल-फुट(लंबे पैर) •डबल हुक संरचनाजड़ से |
| कंपन प्रतिरोध | ★★☆ (इम्बेडेड से बेहतर, KL/LL से कमजोर) |
★★★ (उत्कृष्ट) |
★★★ (दोहरे हुक ढीला होने से रोकते हैं) |
| थर्मल संपर्क प्रतिरोध | • अपेक्षाकृतउच्च (लाइन संपर्क से सीमित) |
•सबसे कम (निरलिंग संपर्क क्षेत्र को बढ़ाता है) |
•कम (एल-प्रकार के मुकाबले बेहतर, लेकिन KL से अधिक) |
| प्रक्रिया जटिलता | • सरल और परिपक्व (सबसे कम लागत) |
• उच्चतर (सटीक घूंघट की आवश्यकता होती है;लागत ↑) |
• मध्यम (दोहरे हुक के लिए सटीक गठन की आवश्यकता है) |
| अधिकतम सेवा तापमान. | ≤ 250°C (Al fin) | ≤ 280°C (कुंडली थर्मल विस्तार का विरोध करती है) |
≤ 260°C (दोहरे हुक थर्मल थकान का विरोध करते हैं) |
| विशिष्ट अनुप्रयोग | • एचएवीसी कॉइल्स, इकोनॉमाइज़र • कम कंपन वाले वातावरण |
• विद्युत संयंत्रों के वायु प्रीहीटर • उच्च प्रवाह/उच्च कंपन गैस गर्मी वसूली |
• वायु-कूल्ड कंडेनसर (एसीसी) • समुद्री हीट एक्सचेंजर • मध्यम कंपन प्रणाली |
