ठोस फिन ट्यूब ASTM A335 P9 फिन सामग्री सीएस गर्मी वसूली भाप जनरेटर

ठोस फिन ट्यूब ASTM A335 P9 फिन सामग्री CS हीट रिकवरी स्टीम जनरेटर

सामग्री विनिर्देश

 बेस पाइप (ASTM A335 P9):

 क्रोमियम-मोलिब्डेनम (Cr-Mo) मिश्र धातु इस्पात जिसमें अच्छा उच्च-तापमान शक्ति और संक्षारण प्रतिरोध है।

 संरचना: ~9% Cr, ~1% Mo, Fe के साथ संतुलित।

 सामान्य अनुप्रयोग: बिजली संयंत्र, रिफाइनरी, उच्च-तापमान/दबाव सेवाएं (लगभग ~650°C/1200°F तक)।

फिन ट्यूब निर्माण

• प्रकार: ठोस फिन ट्यूब (फिन बेस पाइप से वेल्ड या इंटिग्रली एक्सट्रूड किए जाते हैं)।
• फिन अटैचमेंट के तरीके:
• उच्च-आवृत्ति वेल्डिंग (HFW): मिश्र धातु पाइपों पर CS फिन के लिए सबसे आम।
• एक्सट्रूड फिन: फिन बनाने के लिए बेस पाइप सामग्री को विकृत किया जाता है (कठोरता के कारण P9 के लिए दुर्लभ)।

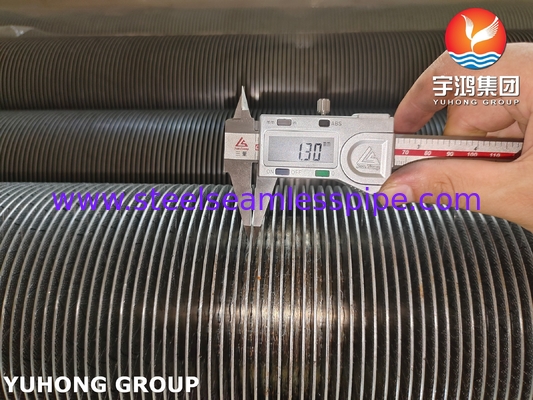

• फिन आयाम:
• ऊंचाई: 5–16 मिमी (विशिष्ट)।
• घनत्व: 5–11 फिन प्रति इंच (FPI), गर्मी हस्तांतरण आवश्यकताओं पर निर्भर करता है।

प्रदर्शन संबंधी विचार

थर्मल चालकता: CS फिन में एल्यूमीनियम फिन की तुलना में कम गर्मी हस्तांतरण दक्षता होती है लेकिन वे मजबूत होते हैं।

तापमान सीमा:

P9 पाइप: 650°C (1200°F) तक।

CS फिन: अधिकतम ~400°C (750°F); इससे आगे, ऑक्सीकरण/स्केलिंग होती है।

संक्षारण प्रतिरोध:

P9 ऑक्सीकरण/सल्फाइडेशन का प्रतिरोध करता है; CS फिन को संक्षारक वातावरण में कोटिंग्स (जैसे, गैल्वनाइजिंग, एल्यूमिनाइजिंग) की आवश्यकता हो सकती है।

अनुप्रयोग:

- हीट एक्सचेंजर्स: बॉयलर, इकोनॉमाइज़र, एयर हीटर।

- प्रक्रिया उद्योग: रिफाइनरी, पेट्रोकेमिकल प्लांट (उच्च-तापमान गैस/तरल धाराओं के लिए)।

- बिजली उत्पादन: अपशिष्ट ताप पुनर्प्राप्ति प्रणाली।

विशेष विवरण:
