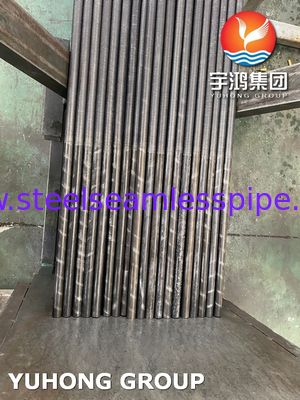

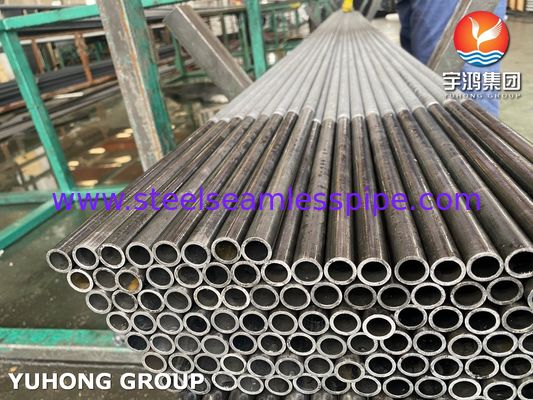

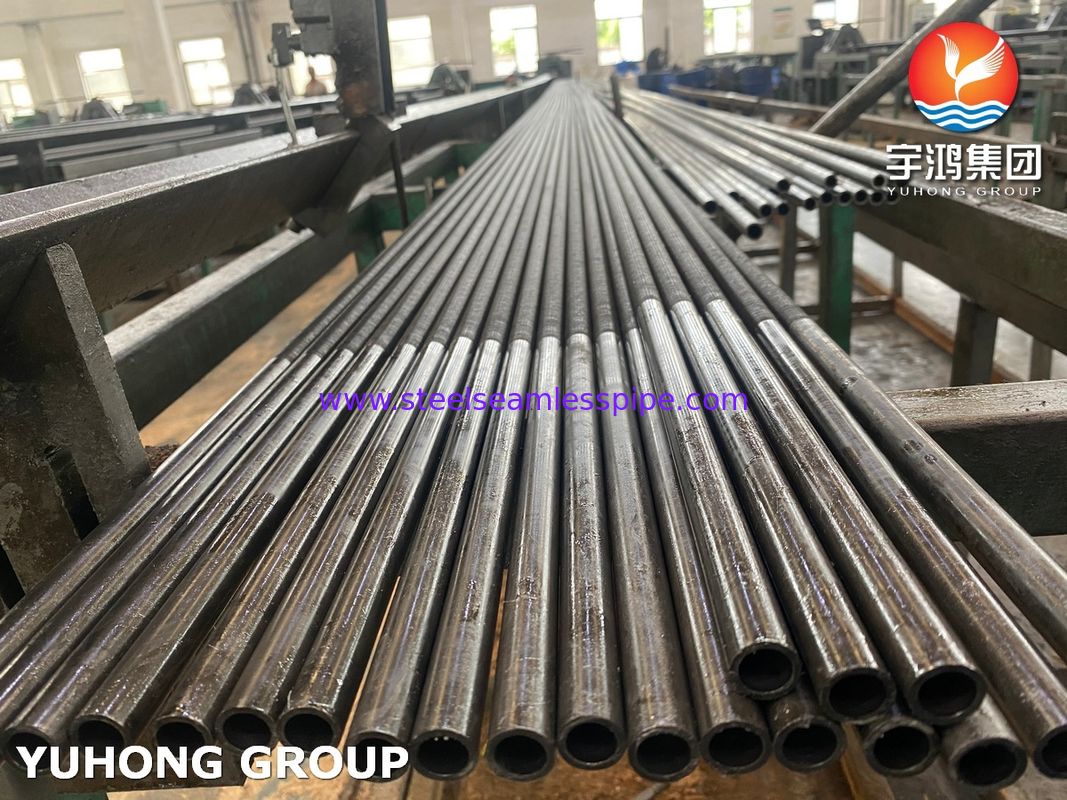

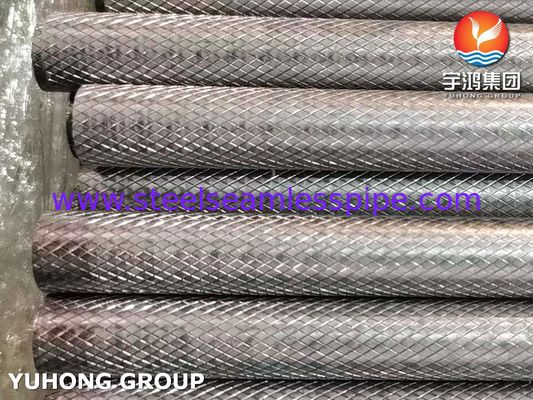

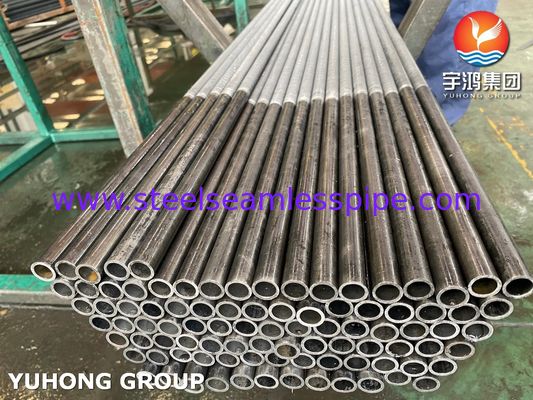

गर्मी एक्सचेंजर के लिए स्टेनलेस स्टील एक्सट्रूडेड फिन ट्यूब

अवलोकन

एक्सट्रूडेड फिन्स वाले लो-फिन ट्यूब विशेष डाइस से एक सीमलेस बेस ट्यूब गुजारकर बनाए जाते हैं। ट्यूब सामग्री को रेडियली बाहर की ओर कोल्ड-फॉर्म किया जाता है ताकि इंटीग्रल, हेलिकल फिन्स बन सकें जो ट्यूब की दीवार का ही हिस्सा होते हैं। इसका परिणाम एक सिंगल-पीस, मोनोलिथिक निर्माण होता है जहां फिन्स और ट्यूब धातु विज्ञान से बंधे होते हैं।

एक्सट्रूडेड फिन ट्यूब बेहतर हीट ट्रांसफर विशेषताएं प्रदान करते हैं। इंटीग्रल फिन संरचना फिन और ट्यूब के बीच संपर्क प्रतिरोध को समाप्त करती है, जिससे अधिकतम थर्मल दक्षता सुनिश्चित होती है। फिन्स में आमतौर पर एक ट्रेपेज़ॉइडल प्रोफाइल और सुसंगत स्पेसिंग होती है, जो तरल पदार्थों या संघनित वाष्प से जुड़े अनुप्रयोगों में कुशल हीट फ्लो के लिए अनुकूलित होती है।

मुख्य विशेषताओं में शामिल हैं:

• असाधारण थर्मल बॉन्ड: इंटीग्रल फिन-टू-ट्यूब संरचना संपर्क प्रतिरोध को समाप्त करती है, जिससे हीट ट्रांसफर दक्षता अधिकतम होती है।

• उच्च शक्ति और अखंडता: मोनोलिथिक निर्माण उत्कृष्ट यांत्रिक शक्ति, दबाव रोकथाम और थर्मल साइक्लिंग तनावों के प्रतिरोध प्रदान करता है।

• बेहतर संक्षारण प्रतिरोध: बेस ट्यूब और फिन्स एक ही संक्षारण-प्रतिरोधी स्टेनलेस स्टील के बने होते हैं, जो कठोर रासायनिक या समुद्री वातावरण के लिए आदर्श हैं।

• उच्च तापमान क्षमता: बिना गिरावट के 300°C तक (विशिष्ट ग्रेड पर निर्भर) निरंतर सेवा तापमान के लिए उपयुक्त।

• मजबूत और साफ करने योग्य: चिकना फिन प्रोफाइल और ठोस निर्माण फाउलिंग का प्रतिरोध करते हैं और प्रभावी सफाई की अनुमति देते हैं।

• लंबा सेवा जीवन: उत्कृष्ट संक्षारण प्रतिरोध और संरचनात्मक अखंडता विस्तारित परिचालन जीवनकाल में योगदान करते हैं, जो अच्छा दीर्घकालिक मूल्य प्रदान करता है।

बेस ट्यूब और फिन सामग्री (इंटीग्रल):

• स्टेनलेस स्टील:

•


  •


  • ASME SA213/ASTM A213 TP304/304L, TP316/316L, TP321, TP310S, TP317

  • ASME SA249/ASTM A249 TP304/304L, TP316/316L

  • डुप्लेक्स स्टेनलेस स्टील (जैसे, UNS S31803, S32205)

  • सुपर ऑस्टेनिटिक स्टेनलेस स्टील (जैसे, 904L, AL-6XN)

  • निकल मिश्र धातु (जैसे, इनकोनेल 625, इनकॉलॉय 825 - एक्सट्रूज़न के लिए कम आम

  • लेकिन संभव है)

  •

  •
