| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A335 P5 P9 P11 P22 |
| न्यूनतम आदेश मात्रा: | 1000 किग्रा |
|---|---|
| मूल्य: | Discussion |
| पैकेजिंग विवरण: | ग्राहकों की आवश्यकताओं के अनुसार/लकड़ी के मामले पैकिंग/लोहे के मामले पैकिंग |
| प्रसव के समय: | 15-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | ग्राहक की आवश्यकताओं के अनुसार |
| Standard: | ASTM A335 | Material Grade: | Carbon Steel, Alloy Steel, Stainless Steel |
|---|---|---|---|
| Fin Type: | HFW | Tube Diameter: | 16-219mm |
| Tube Wall Thickness: | Customized | Tube Length: | Customized |
| Fin Height: | 5-30mm | Fin Pitch: | 3-25mm |
| Fin Thickness: | 0.8-3mm or Customized | Application: | Heat Exchanger, Condenser, Evaporator |
| प्रमुखता देना: | ASME SA213 Fin Tube,U Bend Fin Tube,ASTM A213 Fin Tube |
||

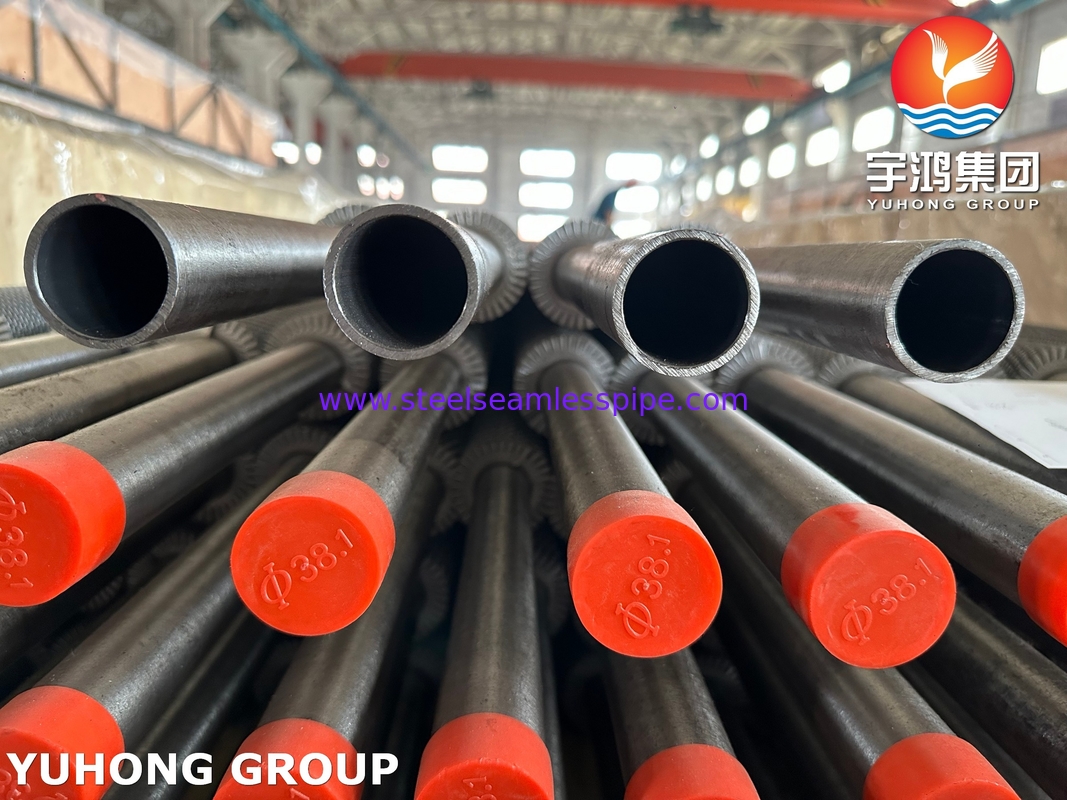

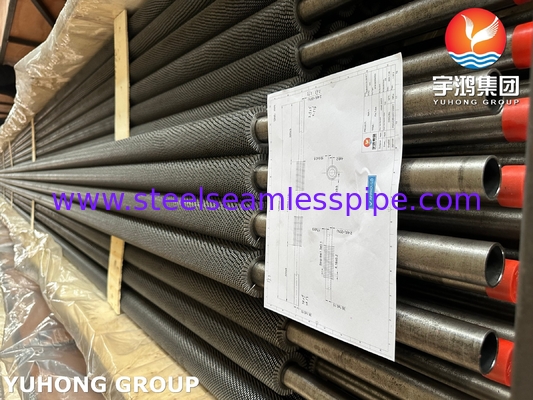

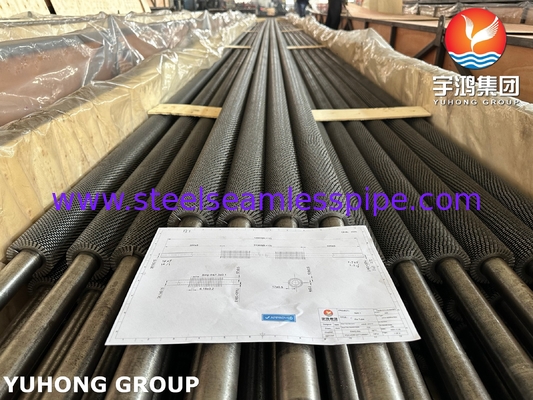

ASTM A213/ ASME SA213 T22 HFW Serrated Fin Tube दो बंदरगाह U Bend For Heat Recovery Steam Generator हो सकते हैं
SA213 यह उच्च तापमान अनुप्रयोगों के लिए सीमलेस फेरीटिक और ऑस्टेनिटिक स्टील बॉयलर, सुपरहीटर और हीट एक्सचेंजर ट्यूबों को कवर करने वाला एएसटीएम इंटरनेशनल विनिर्देश है।
कार्बन स्टील की तुलना में उच्च तापमान पर ऑक्सीकरण और संक्षारण के लिए अच्छा प्रतिरोध। हाइड्रोजन हमले के लिए अच्छा प्रतिरोध और अच्छी वेल्डेबिलिटी और ढालना।बॉयलर सुपरहीटर और रिहीटर ट्यूब, रिफाइनरियों, पेट्रोकेमिकल संयंत्रों और बिजली संयंत्रों में हीट एक्सचेंजर ट्यूब, विशेष रूप से 500°C और 600°C (930°F - 1110°F) के बीच काम करने वाले।
एचएफडब्ल्यू फिन ट्यूब, स्ट्रिप सामग्री को उच्च आवृत्ति प्रेरण वेल्डिंग या संपर्क प्रतिरोध वेल्डिंग द्वारा बेस ट्यूब पर अनुदैर्ध्य वेल्डेड किया जाता है। यह प्रक्रिया तेज और किफायती है।
फिन: धातु की एक निरंतर पट्टी (आमतौर पर कार्बन स्टील या स्टेनलेस स्टील) जो सर्पिल में घुमाया जाता है और बेस ट्यूब की बाहरी सतह पर बंधा जाता है (एक्सट्रूडेड, वेल्डेड या एम्बेडेड) ।पंख बाहरी गर्मी हस्तांतरण सतह क्षेत्र को काफी बढ़ाता है.
दाँतेदार: पतंग पट्टी को अपनी ऊंचाई के साथ नियमित अंतराल पर स्लॉट या काट दिया जाता है।
लाभः
बढ़ी हुई उथल-पुथल: दागदार पंख नियमित पंखों की तुलना में पंखों के माध्यम से बहने वाली गैस की सीमा परत को अधिक प्रभावी ढंग से बाधित करते हैं, जिससे गर्मी हस्तांतरण गुणांक में काफी सुधार होता है।
कम गंदगी: दागदार पंखों के बीच के अंतराल से राख, सूजन या अन्य कणों के लिए पुल बनाना और ठोस पंखों की तुलना में गंभीर रूप से जमा होना अधिक कठिन हो जाता है।
कम वजनः समान ऊँचाई के ठोस पंखों की तुलना में थोड़ा कम सामग्री।
दांतों वाले पंख वाले ट्यूब का व्यापक रूप से गर्मी वसूली भाप जनरेटर (एचआरएसजी) में उपयोग किया जाता है
इसका मुख्य कारण यह है कि यह गर्मी हस्तांतरण दक्षता, राख/जंग प्रतिरोधी क्षमता और संरचनात्मक विश्वसनीयता में काफी सुधार करता है, जो एचआरएसजी की कठोर कार्य परिस्थितियों से पूरी तरह मेल खाता है।
एचआरएसजी की मुख्य समस्याओं का समाधान
धुआं गैस गर्मी हस्तांतरण दक्षता कम है। दांत संरचना सीमा परत को नष्ट कर देता है, उथल-पुथल पैदा करता है और 30-50% द्वारा गर्मी हस्तांतरण गुणांक में सुधार करता है
धुआं गैस धूल भरी/धूल जमा करने में आसान होती है। राख जमा होने और अवरुद्ध होने को कम करने के लिए दागदार किनारा कंपन करता है और स्वयं को साफ करता है
बार-बार शुरू और बंद + थर्मल तनाव प्रभाव उच्च आवृत्ति वेल्डिंग धातु विज्ञान बंधन, तन्यता शक्ति ≥ 200 एमपीए, थर्मल थकान क्रैकिंग के प्रतिरोध
गर्मी हस्तांतरण में वृद्धि: उपद्रवी दक्षता में सुधार टर्बुलेंस जनरेटर: पंखों की सतह पर दाग या दरारें (दांतों के साथ) धुआं गैस को आवधिक भंवर उत्पन्न करने का कारण बनती हैं,लामिनेर सीमा परत को तोड़ना (स्मोकिंग गैस के थर्मल प्रतिरोध का मुख्य स्रोत)हीट ट्रांसफर गुणांक चिकनी पंखुड़ियों की तुलना में 30-50% अधिक है, और समान हीट एक्सचेंज दर के तहत हीट एक्सचेंज क्षेत्र 20% कम हो जाता है।
विस्तारित हीटिंग सतह: दांतों वाला डिजाइन सीमित स्थान में प्रभावी गर्मी विनिमय क्षेत्र को बढ़ाता है (15-25% चिकनी पंखों से अधिक), विशेष रूप से एचआरएसजी के कॉम्पैक्ट डिजाइन के लिए उपयुक्त है।
धूम्रपान करने वाले गैसों का उच्च गति से घुमावदार किनारे के माध्यम से प्रवाह करने से पंखुड़ी का सूक्ष्म कंपन होता है।ढीली राख को चिपके रहने से रोकना
रासायनिक संरचना अधिकतम %
| ग्रेड | कार्बन | मैंगनीज | फॉस्फोरस | सल्फर | सिलिकॉन | क्रोमियम | मोलिब्डेनम |
| T22 / K21590 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 | 1.90-2.60 | 0.87-1.13 |
यांत्रिक गुण
| ग्रेड | तन्य शक्ति, मिनट | प्रतिफल शक्ति, मिनट | लम्बाई (%) | कठोरता, मैक्स | |
| T22 / K21590 | 60ksi,415MPa | 30ksi,205MPa | 30 | 163 HB/170 HV | 85 HRB |
आवेदनः
विद्युत उत्पादन के लिए बॉयलर:
अर्थशास्त्री: खनिज जल को गर्म करने के लिए बॉयलर के धुआं गैसों का प्रयोग करें। दागदार पंखों से कोयला/बायोमास दहन प्रक्रियाओं में आम रूप से राख की गंदगी को रोका जा सकता है।
सुपरहीटर और रीहीटरः बहुत उच्च तापमान (आमतौर पर 540-565°C / 1000-1050°F) पर गर्मी भाप। टी 22 आवश्यक क्रॉप शक्ति प्रदान करता है; दागदार पंख उच्च राख वाले धुआं गैसों में गर्मी हस्तांतरण को बढ़ाते हैं.
वायु प्रीहीटर (Ljungström/Regenerative): दहन हवा को पूर्व गर्म करने के लिए धुआं गैसों से गर्मी बरामद करते हैं।
गर्मी रिकवरी स्टीम जनरेटर (एचआरएसजी):
वाष्पीकरणकर्ता, अर्थशास्त्री, सुपरहीटर, रीहीटरः संयुक्त चक्र बिजली संयंत्रों में उपयोग किया जाता है। T22 उच्च दबाव/तापमान भाप को संभालता है।दागदार पंख अपेक्षाकृत स्वच्छ टरबाइन निकास गैसों से गर्मी को कुशलता से स्थानांतरित करते हैं जबकि संभावित अपस्ट्रीम ले जाने या पाइप फोलिंग को भी प्रभावी ढंग से रोकते हैं.
रिफाइनरी और पेट्रोकेमिकल संयंत्र:
प्रक्रिया हीटर और भट्टियाँ (फायर हीटर): संवहन अनुभाग ट्यूबिंग (जैसे, कच्चे हीटर, वैक्यूम हीटर, कोकर हीटर, रिफॉर्मर फीड हीटर).दाँतेदार पंख गर्मी हस्तांतरण की दक्षता में सुधार करते हैं और कोक, उत्प्रेरक ठीक, या सड से गंदगी को रोकते हैं।
अपशिष्ट गर्मी के बॉयलर (WHB):
प्रक्रिया प्रवाहों से गर्मी पुनर्प्राप्त करें (जैसे, एफसीसी धुआं गैस, सुधारक धुआं गैस) । टी 22 भाप उत्पादन को संभालता है; दागदार पंख कण या कोकिंग गैसों के लिए उपयुक्त हैं।
हाइड्रोजन संयंत्र सुधारक:
उच्च तापमान वाली धुआं गैसों के संपर्क में आने वाली संवहन खंड नली
रासायनिक प्रसंस्करण:
उच्च तापमान प्रक्रिया गैस कूलर/हीटरः क्रोमियम-मोलिब्डेनम स्टील्स की आवश्यकता तब होती है जब गैस धारा में कण, संक्षेपित पदार्थ होते हैं, या जब तापमान अधिक होता है, और जब गैस धारा में कण, संक्षेपित पदार्थ होते हैं, या जब यह धूमिल होने की प्रवृत्ति होती है, तो इसकी आवश्यकता होती है।.
एयर हीटर (पुनर्जीवित):
औद्योगिक प्रणालियों में भट्टियों या भट्टियों की अपशिष्ट गर्मी का उपयोग जलने वाली हवा को गर्म करने के लिए किया जाता है, खासकर जब धुआं गैस गंदा हो।
