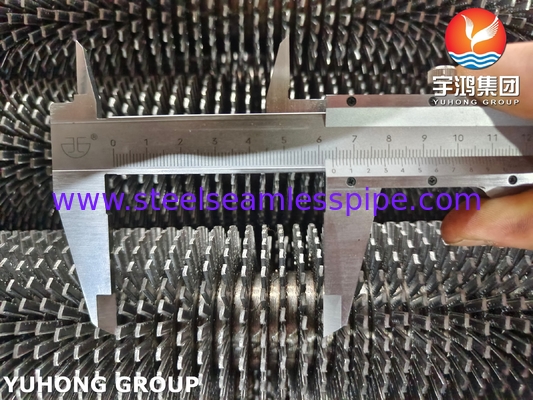

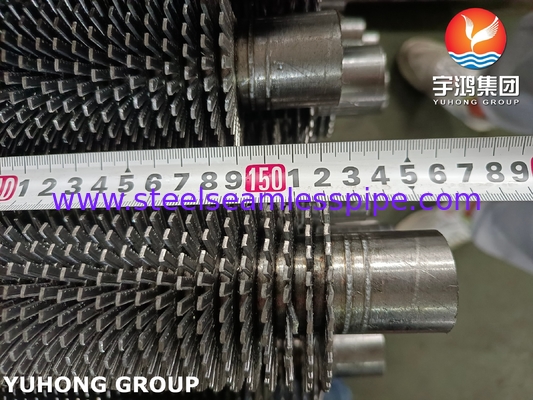

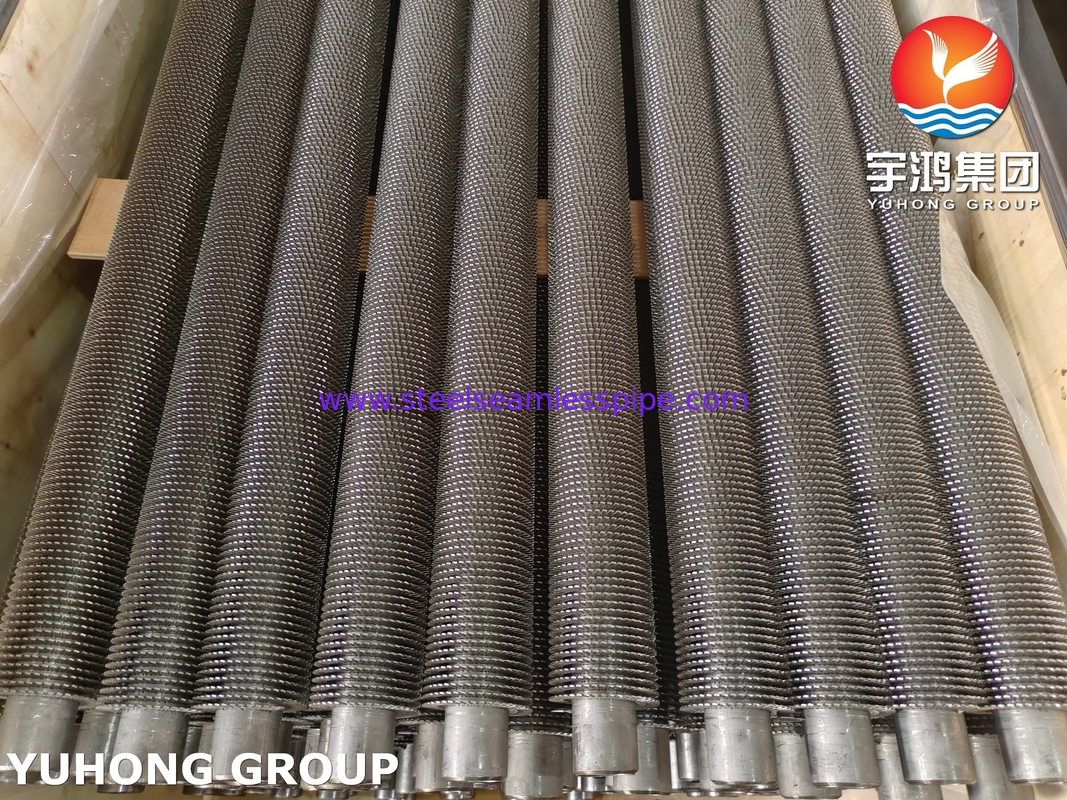

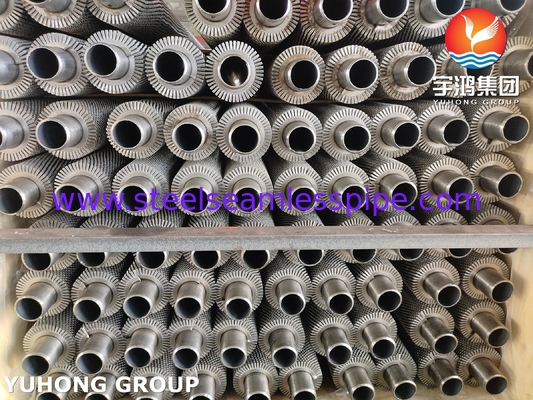

ASME SA192 अपशिष्ट गर्मी वसूली प्रणाली गैस कूलर के लिए Serrated फिन ट्यूब

ASME SA192 बेस ट्यूब की संरचना

ASME SA192 Serrated Fin Tube आवेदन

• इकोनॉमिज़रः बायलर फीड वाटर को प्रीहीट करने के लिए धुआं गैस की अपशिष्ट गर्मी का उपयोग करना,दागदार पंख धुआं गैस पक्ष पर गर्मी हस्तांतरण क्षेत्र में काफी वृद्धि करता है और गर्मी वसूली दक्षता में सुधार करता है (3-5 बार प्रकाश ट्यूब की तुलना में अधिक)विशिष्ट मापदंडः धुआं गैस का तापमान 250-400°C, दबाव ≤5 एमपीए, पंखुड़ी सामग्री SA192 बेस ट्यूब + कार्बन स्टील पंखुड़ी (ऑक्सीकरण प्रतिरोध) हो सकती है।
• वायु प्रीहीटर: कोयले से चलने वाले विद्युत संयंत्रों में, जलने वाली हवा को गर्म करना, राख के संचय को कम करने के लिए पंखों का डिजाइन, धूम्रपान विरोधी कटाव।
• प्रक्रिया गैस कूलर: संक्षारक गैसों (जैसे H2S, CO2), उच्च तापमान के लिए प्रतिरोधी SA192 बेस ट्यूब को संभालने के लिए, शिकंजादार पंखों से उथल-पुथल बढ़ जाती है और स्केलिंग कम होती है।एक उत्प्रेरक क्रैकिंग इकाई में पुनर्नवीनीकरण धुआं गैस ठंडा, पारंपरिक सर्पिल फिन्स के स्थान पर फिना ट्यूब के साथ, दबाव में गिरावट को 15% तक कम करता है।
• अपशिष्ट गर्मी वसूली प्रणाली: गैस टरबाइन अपशिष्ट गर्मी बॉयलर (HRSG), उच्च तापमान (500-600°C), उच्च उत्सर्जन गैस प्रवाह दर, दांतों के पंखों के साथ मजबूत कंपन प्रतिरोध,थकान के कारण टूटने से बचने के लिएउच्च आवृत्ति वेल्डिंग फिन्स का उपयोग फिन्स और बेस ट्यूब के बीच बंधन शक्ति सुनिश्चित करने के लिए किया जाता है, जिसका आकलन ASME Sec.IX वेल्डिंग प्रक्रिया द्वारा किया जाता है।

एएसएमई SA192 दागदार फिन ट्यूब कुंजी की ताकत

1सामग्री गुण:

• तन्य शक्तिः ASME SA192 ट्यूबों में आमतौर पर लगभग 47,000 psi (324 MPa) की न्यूनतम तन्य शक्ति होती है।
• उपज शक्तिः न्यूनतम उपज शक्ति आमतौर पर 26,000 पीएसआई (179 एमपीए) के आसपास होती है।
• लम्बाईः सामग्री में अच्छी लचीलापन होना चाहिए, जिसमें लम्बाई आमतौर पर 2 इंच में लगभग 35% होती है।

2पंख डिजाइनः

• पंखुड़ी की ऊँचाई और मोटाई: पंखुड़ियों की ऊँचाई और मोटाई ट्यूब की समग्र शक्ति को प्रभावित कर सकती है। मोटी और छोटी पंखुड़ी आम तौर पर बेहतर शक्ति और गर्मी हस्तांतरण दक्षता प्रदान करती है।
• दागदार पैटर्नः दागदार पैटर्न (गहनता और आवृत्ति) यांत्रिक शक्ति और थर्मल प्रदर्शन को प्रभावित कर सकता है। उचित डिजाइन सुनिश्चित करता है कि पंख कमजोर बिंदु नहीं बनते हैं।
• परिचालन स्थितियाँः तापमानः ASME SA192 ट्यूबों को उच्च तापमान सेवा के लिए डिज़ाइन किया गया है। तापमान बढ़ने के साथ सामग्री की ताकत कम हो जाती है,तो यह अधिकतम ऑपरेटिंग तापमान पर विचार करने के लिए महत्वपूर्ण है.

3परिचालन की स्थितियाँ:

• तापमानः ASME SA192 ट्यूबों को उच्च तापमान सेवा के लिए डिज़ाइन किया गया है। तापमान बढ़ने के साथ सामग्री की ताकत कम हो जाती है, इसलिए अधिकतम संचालन तापमान पर विचार करना महत्वपूर्ण है।
• दबावः ट्यूबों को बॉयलर या हीट एक्सचेंजर के आंतरिक दबाव का सामना करना पड़ता है। ट्यूब की दीवार की मोटाई दबाव नियंत्रण में एक महत्वपूर्ण कारक है।

4विनिर्माण प्रक्रिया:

• निर्बाध निर्माणः ASME SA192 ट्यूब निर्बाध हैं, जो आम तौर पर वेल्डेड ट्यूबों की तुलना में बेहतर शक्ति और विश्वसनीयता प्रदान करता है।
• पंखुड़ी लगाव: पंखुड़ियों को लगाव करने की विधि (जैसे, एक्सट्रूज़न, वेल्डिंग) समग्र शक्ति को प्रभावित कर सकती है। उचित लगाव यह सुनिश्चित करता है कि परिचालन तनाव के तहत पंखुड़ी अलग न हों।

• ASME SA192 Serrated Fin Tube मानकों और अनुपालन

• एएसएमई बॉयलर और प्रेशर कंटेनर कोडः यह सुनिश्चित करें कि ट्यूब एएसएमई बीपीवीसी के प्रासंगिक खंडों, विशेष रूप से पावर बॉयलर के लिए खंड I और प्रेशर कंटेनर के लिए खंड VIII के अनुरूप हैं।
• परीक्षण और निरीक्षणः नॉन-डस्ट्रक्टिव परीक्षण (एनडीटी) विधियों जैसे अल्ट्रासोनिक परीक्षण (यूटी) और हाइड्रोस्टैटिक परीक्षण अक्सर ट्यूबों की अखंडता सुनिश्चित करने के लिए आवश्यक होते हैं।
