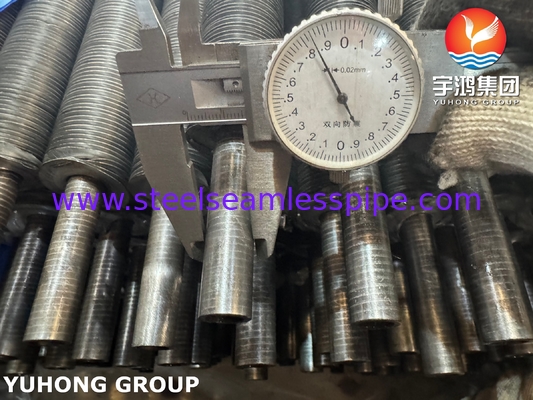

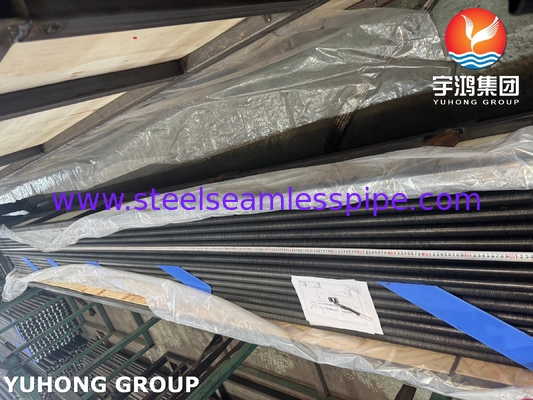

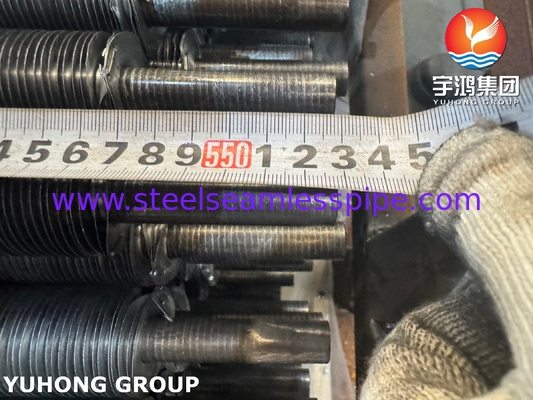

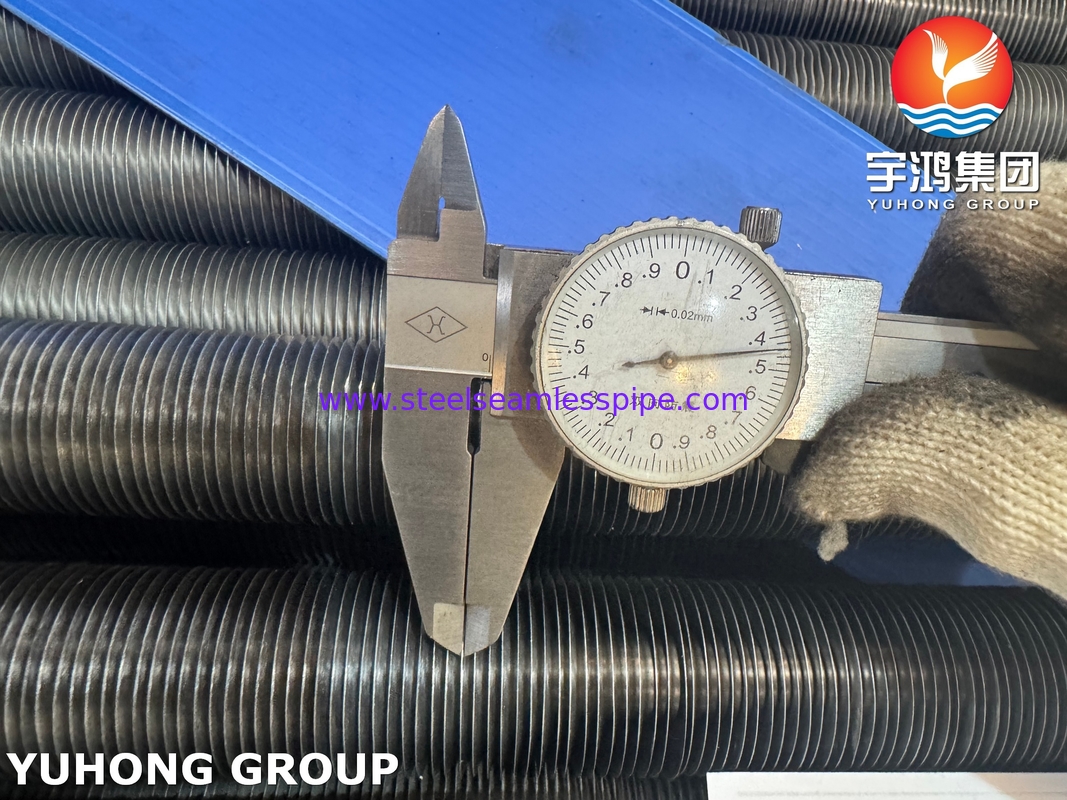

ASME SA179 एयर कूल्ड हीट एक्सचेंजर्स के लिए AL1060 फिन के साथ लंड टाइप फिन ट्यूब

बेस ट्यूब ASME SA179

• प्रकारः निर्बाध, ठंडे ढंग से खींचा गया कम कार्बन स्टील ट्यूब।
• प्रमुख गुण: उत्कृष्ट ताप चालकता, अच्छा आंतरिक संक्षारण प्रतिरोध (स्वच्छ तरल पदार्थों के लिए), चिकनी आंतरिक बोर (दबाव में कमी को कम करता है), उच्च दबाव क्षमता, आसानी से वेल्डेबल।
• विशिष्ट अनुप्रयोग: मुख्य रूप से हीट एक्सचेंजर, बॉयलर (इकोनॉमइज़र, सुपरहीटर), कंडेनसर और अन्य दबाव वाहिकाओं में उपयोग किया जाता है जिसमें ट्यूब की ओर पानी, भाप, तेल या गैस शामिल होती है।

SA179 घाव फिन ट्यूब प्रमुख गुणः

• असाधारण थर्मल चालकताः ~ 230 W/m·K (स्टील से काफी अधिक, Al फिन का उपयोग करने का प्राथमिक कारण) ।
• अच्छा संक्षारण प्रतिरोधः एक सुरक्षात्मक ऑक्साइड परत बनाता है, जो कई परिवेश वायु / वायुमंडल अनुप्रयोगों के लिए उपयुक्त है। नोटः प्रदर्शन विशेष वातावरण पर बहुत निर्भर करता है।
• उच्च आकारः आसानी से ग्रूव में घुमाया जा सकता है।
• हल्का वजनः ट्यूब के कुल वजन को कम करता है।
• लागत प्रभावीः शुद्ध एल्यूमीनियम आमतौर पर उच्च मिश्र धातु विकल्पों की तुलना में कम महंगा होता है।
• नरम/कम शक्तिः 3003 या 5052 जैसे मिश्र धातुओं की तुलना में।यह संभाल या सफाई के दौरान शारीरिक क्षति के लिए थोड़ा अधिक संवेदनशील पंख बना सकता है लेकिन आमतौर पर अधिकांश अनुप्रयोगों के लिए पर्याप्त है.

SA179 घाव पंख ट्यूब पंख प्रकार और लगावः

• "एल प्रकार" फिनः पिन स्ट्रिप के लपेटने से पहले और उसके दौरान क्रॉस सेक्शनल आकार को संदर्भित करता है। स्ट्रिप में "एल" प्रोफाइल होता है।
• "चोट" प्रक्रियाः विनिर्माण विधि का वर्णन करता है।

SA179 घाव फिन ट्यूब लगाव तंत्रः

• SA179 बेस ट्यूब की बाहरी सतह में एक परिशुद्धता हेलिकल ग्रूव को मशीनीकृत किया जाता है।
• एक AL1060 स्ट्रिप, जो पहले से "L" के आकार में बनाई गई है, को तनाव के तहत इस खांचे में खिलाया जाता है।
• जैसे-जैसे ट्यूब घूमती है, "एल" (छोटे पैर) का पैर यांत्रिक रूप से मजबूर किया जाता है और ग्रूव में बंद हो जाता है।
• "एल" का लंबा पैर ट्यूब की सतह पर लंबवत खड़ा होता है, जिससे पंख बनता है।

SA179 घाव फिन ट्यूब मुख्य फायदेः

• मजबूत यांत्रिक बंधन: घुमाव के दौरान ठंड-काम करने की प्रक्रिया एक तंग, गैस-टाइट, हस्तक्षेप फिट बनाती है। पंखुड़ी सुरक्षित रूप से ग्रूव में बंद हो जाती है।
• उत्कृष्ट गर्मी हस्तांतरण: पंखुड़ी के पैर और ट्यूब ग्रूव के बीच प्रत्यक्ष और पर्याप्त धातु-से-धातु संपर्क कम थर्मल प्रतिरोध सुनिश्चित करता है।
• कोई Solder/Braze/Glue नहीं: संभावित विफलता बिंदुओं, संदूषण जोखिमों और उच्च तापमान प्रक्रियाओं को समाप्त करता है जो बेस ट्यूब गुणों को प्रभावित कर सकते हैं।
• अच्छी स्थायित्वः थर्मल साइक्लिंग तनाव के प्रतिरोधी।
• उच्च दबाव वाले ट्यूबों के लिए उपयुक्त: बेस ट्यूब निर्बाध रहता है और इसकी दबाव अखंडता बाहरी फिनिंग प्रक्रिया से प्रभावित नहीं होती है।

SA179 घाव फिन ट्यूब विशिष्ट अनुप्रयोगः

• एयर कूल्ड हीट एक्सचेंजर (एसीईई): प्रक्रिया शीतलन (तेल और गैस, रसायन, बिजली संयंत्र) के लिए।
• गर्मी वसूली भाप जनरेटर (HRSG): इकोनॉमाइज़र सेक्शन।
• पंख वाले ट्यूब बॉयलर
• डीएएरेटर.
• सूखने वाले ओवन और ओवन।
• एचवीएसी और आर कॉइलः यहां तांबे के ट्यूबों की तुलना में कम आम है, लेकिन विशिष्ट औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।
• कोई भी अनुप्रयोग जिसके लिए एक ट्यूब के अंदर दबाव वाले द्रव से हवा/गैस के बाहर कुशल गर्मी हस्तांतरण की आवश्यकता होती है।

SA179 घाव फिन ट्यूब मुख्य विचारः

• गैल्वानिक संक्षारणः कार्बन स्टील (SA179) ट्यूब और एल्यूमीनियम फिन (AL1060) गैल्वानिक श्रृंखला पर बहुत दूर हैं। संक्षारक वातावरण (विशेष रूप से नमक स्प्रे, तटीय, या उच्च आर्द्रता) में,इंटरफेस पर गैल्वानिक जंग हो सकती हैसुरक्षा कोटिंग (उदाहरण के लिए, पंखों पर पेंट, कभी-कभी ट्यूबों के अंदर एपॉक्सी) या सावधानीपूर्वक पर्यावरण नियंत्रण अक्सर आवश्यक होते हैं।
• पंख संरक्षणः AL1060 पंख अपेक्षाकृत नरम होते हैं। हैंडलिंग, स्थापना और सफाई के दौरान सावधानी बरतनी चाहिए (जैसे,झुकने या क्षति को रोकने के लिए सीधे पंखों के लंबवत उच्च दबाव वाले पानी के जेट से बचें).
• तापमान सीमाएं: जबकि पंखुड़ी लगाव मजबूत है, AL1060 पंखुड़ी सामग्री में ही स्टील ट्यूब की तुलना में कम ताकत और पिघलने का बिंदु (~ 650°C) है।एल्यूमीनियम पंखों के लिए निरंतर संचालन तापमान आमतौर पर अत्यधिक नरमी/क्रिक से बचने के लिए लगभग 200-250°C तक सीमित होते हैं. SA179 ट्यूब आंतरिक रूप से बहुत अधिक तापमान को संभाल सकता है।
