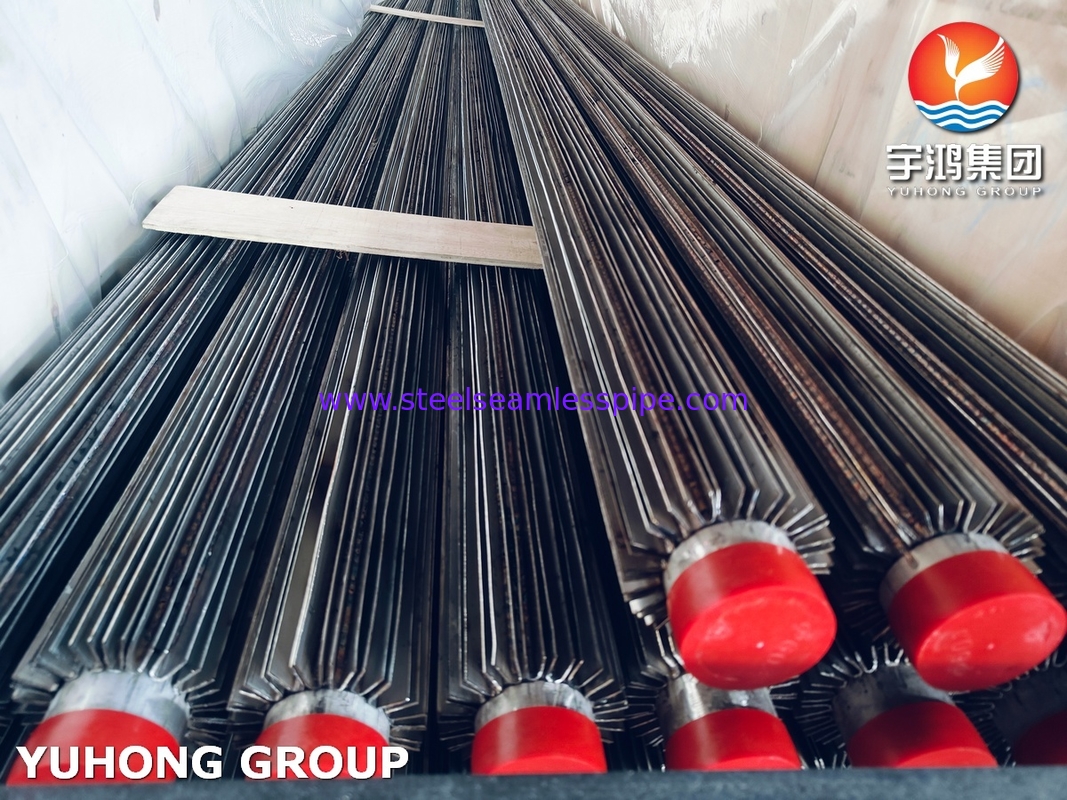

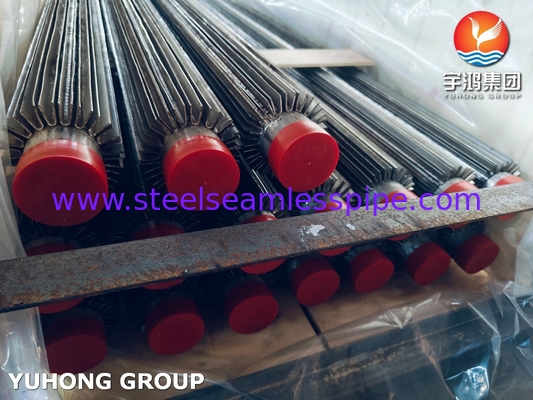

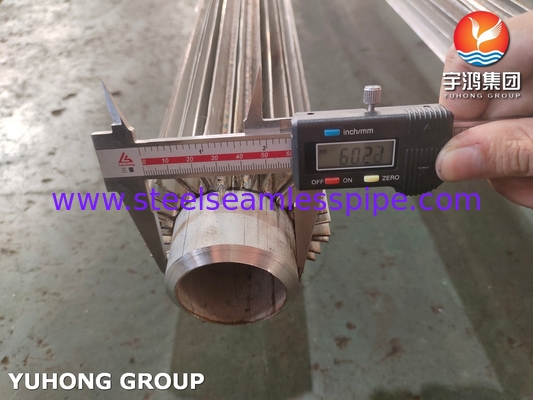

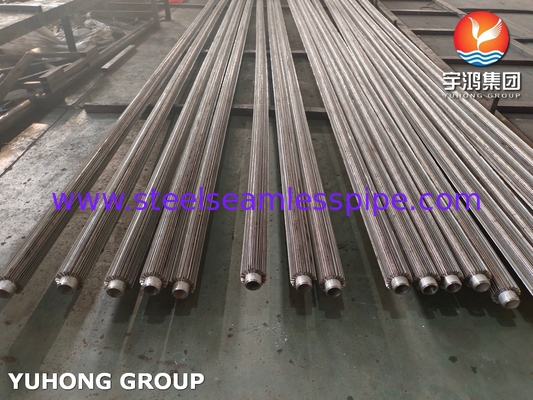

तेल कूलर शीतलन प्रणालियों के लिए एएसटीएम ए 213 टीपी 316 एल अनुदैर्ध्य वेडिंग फिन ट्यूब

ASTM A213 TP316L बेस ट्यूब संरचना

सामग्री विनिर्देश और मानक बेस सामग्री:

TP316L स्टेनलेस स्टील (316 स्टेनलेस स्टील का कम-कार्बन संस्करण), जो अम्लीय/क्लोराइड वातावरण में बेहतर संक्षारण प्रतिरोध प्रदान करता है 17।

अनुपालन: सीमलेस फेरिटिक/ऑस्टेनिटिक स्टील बॉयलर ट्यूबों के लिए ASTM A213 को पूरा करता है, साथ ही उद्योग मानकों के साथ:

HG/T3181: सर्पिल पंख वाले ट्यूबों के लिए उच्च-आवृत्ति प्रतिरोध वेल्डिंग।

JB/T6512: बॉयलर-ग्रेड पंख वाले ट्यूबों के लिए विनिर्माण तकनीकी शर्तें 125।

विनिर्माण प्रक्रिया वेल्डिंग तकनीक:

PLC-नियंत्रित स्वचालन के साथ उच्च-आवृत्ति प्रतिरोध वेल्डिंग (HFRW) का उपयोग करता है।

सटीकता: 0.1 मिमी का फिन पिच रिज़ॉल्यूशन, 35 मीटर/मिनट तक वेल्ड लाइन की गति।

शीतलन प्रणाली: एकीकृत शीतलन पंप और इलेक्ट्रोड पहिए निरंतर संचालन के दौरान ज़्यादा गरम होने से रोकते हैं 13।

अनुदैर्ध्य फिन एकीकरण: पंख ट्यूब की दीवार के समान आधार सामग्री से मुड़े हुए हैं (झुकने/एम्बॉसिंग के माध्यम से), संपर्क थर्मल प्रतिरोध को समाप्त करते हैं और पारंपरिक तरीकों की तुलना में 200–300% तक गर्मी हस्तांतरण में सुधार करते हैं

A213 TP316L अनुदैर्ध्य वेल्डिंग फिन ट्यूब की ताकत

• संरचनात्मक अखंडता: अनुदैर्ध्य वेल्डिंग प्रक्रिया पंखों और ट्यूब के बीच एक मजबूत बंधन बनाती है, जो फिन ट्यूब की समग्र संरचनात्मक अखंडता को बढ़ाती है। उचित वेल्डिंग तकनीकें उन कमजोरियों को रोकने में मदद करती हैं जो दबाव या थर्मल तनाव के तहत विफलता का कारण बन सकती हैं।
• वेल्ड गुणवत्ता: वेल्ड की गुणवत्ता फिन ट्यूब की ताकत को प्रभावित करती है। खराब तरीके से किए गए वेल्ड तनाव सांद्रता पेश कर सकते हैं, जिससे संभावित विफलता बिंदु हो सकते हैं। गैर-विनाशकारी परीक्षण (NDT) विधियों, जैसे अल्ट्रासोनिक या रेडियोलॉजिकल परीक्षण, का उपयोग अक्सर वेल्ड अखंडता सुनिश्चित करने के लिए किया जाता है।
• थर्मल विस्तार: अनुदैर्ध्य वेल्डेड पंखों को थर्मल विस्तार और संकुचन को समायोजित करना चाहिए। डिजाइन और वेल्डिंग विधि को तनाव निर्माण को रोकने के लिए कुछ आंदोलन की अनुमति देनी चाहिए।
• दबाव प्रतिरोध: इन फिन ट्यूबों को अक्सर महत्वपूर्ण आंतरिक और बाहरी दबावों का सामना करने के लिए डिज़ाइन किया जाता है। वेल्ड और बेस सामग्री की ताकत समग्र दबाव रेटिंग में योगदान करती है।
• थकान प्रतिरोध: बार-बार थर्मल साइकिलिंग थकान विफलता का कारण बन सकती है। डिजाइन को थकान जीवन पर विचार करना चाहिए, खासकर उच्च तापमान अनुप्रयोगों में।
• संक्षारण प्रतिरोध: आवेदन के आधार पर, संक्षारण प्रतिरोध महत्वपूर्ण है। संक्षारक वातावरण में दीर्घायु और ताकत को बढ़ाने के लिए कोटिंग्स या संक्षारण-प्रतिरोधी सामग्री का उपयोग किया जा सकता है।

ASTM A213 TP316L अनुदैर्ध्य वेल्डिंग फिन ट्यूब का उपयोग तेल कूलर और रेफ्रिजरेशन सिस्टम के लिए किया जाता है

हम अनुदैर्ध्य पंख वाले ट्यूबों के पेशेवर निर्माता हैं। अनुदैर्ध्य फिन ट्यूब एक उपकरण है जिसे विशेष रूप से गर्मी विनिमय की दक्षता में सुधार करने के लिए डिज़ाइन किया गया है और इसका उपयोग विभिन्न औद्योगिक क्षेत्रों में, विशेष रूप से हीट एक्सचेंजर्स में व्यापक रूप से किया जाता है। अनुदैर्ध्य फिन ट्यूब में एक बेलनाकार ट्यूब बॉडी और ट्यूब की लंबी दिशा के साथ समान रूप से वेल्डेड या यांत्रिक रूप से तय किए गए पंख होते हैं। पंख आमतौर पर सतह क्षेत्र को बढ़ाने और गर्मी विनिमय की सुविधा के लिए सपाट या अन्य ज्यामितीय आकार के होते हैं। तरल ट्यूब से होकर बहता है जबकि बाहर की हवा या किसी अन्य तरल के साथ गर्मी का आदान-प्रदान करता है। पंख तरल के साथ संपर्क क्षेत्र को बढ़ाते हैं, जिससे गर्मी हस्तांतरण दक्षता में सुधार होता है। अनुदैर्ध्य डिजाइन प्रभावी रूप से तरल प्रवाह को निर्देशित करता है, मृत क्षेत्रों और प्रवाह प्रतिरोध को कम करता है ताकि गर्मी विनिमय प्रदर्शन में और सुधार हो सके।
