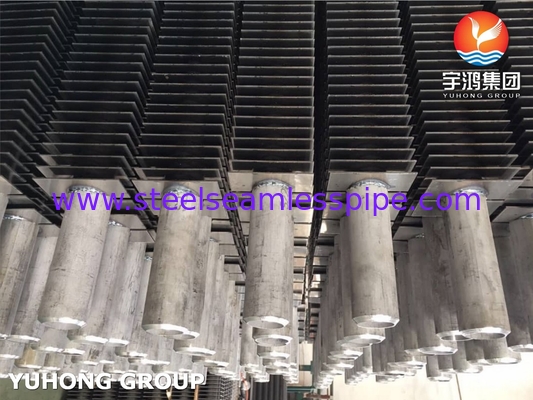

हीट एक्सचेंजर स्टेनलेस स्टील एच के आकार की फिनटेड ट्यूब A312 TP304L TP316L
एच-आकार की फिन ट्यूब एक विशेष गर्मी विनिमय घटक है जिसे विभिन्न औद्योगिक अनुप्रयोगों में थर्मल दक्षता बढ़ाने के लिए डिज़ाइन किया गया है।इसकी अनूठी एच-आकार की पंखुड़ी संरचना (क्रॉस सेक्शन में देखे जाने पर अक्षर "एच" जैसा दिखता है) संरचनात्मक स्थिरता में सुधार करते हुए गर्मी हस्तांतरण सतह क्षेत्र को बढ़ाता है.
एच के आकार की पंखुड़ी नली की विशेषता क्या है?

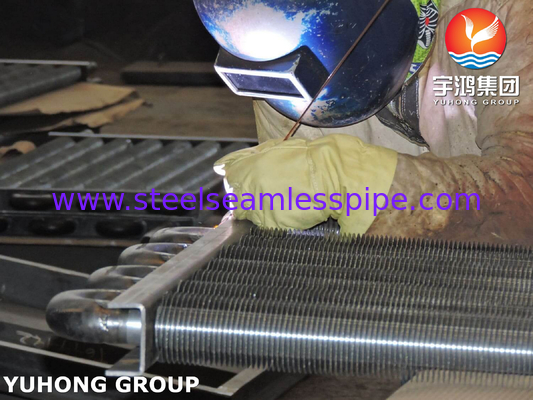

- पंखुड़ी को दो सममित आधे टुकड़ों में विभाजित किया जाता है। ट्यूब की दीवार को दोनों तरफ से नीचे दबाया जाता है, और प्रतिरोध वेल्डिंग का उपयोग पाइप की दीवार पर वेल्डिंग के लिए किया जाता है, जिसमें बीच में एक निश्चित अंतराल छोड़ दिया जाता है;

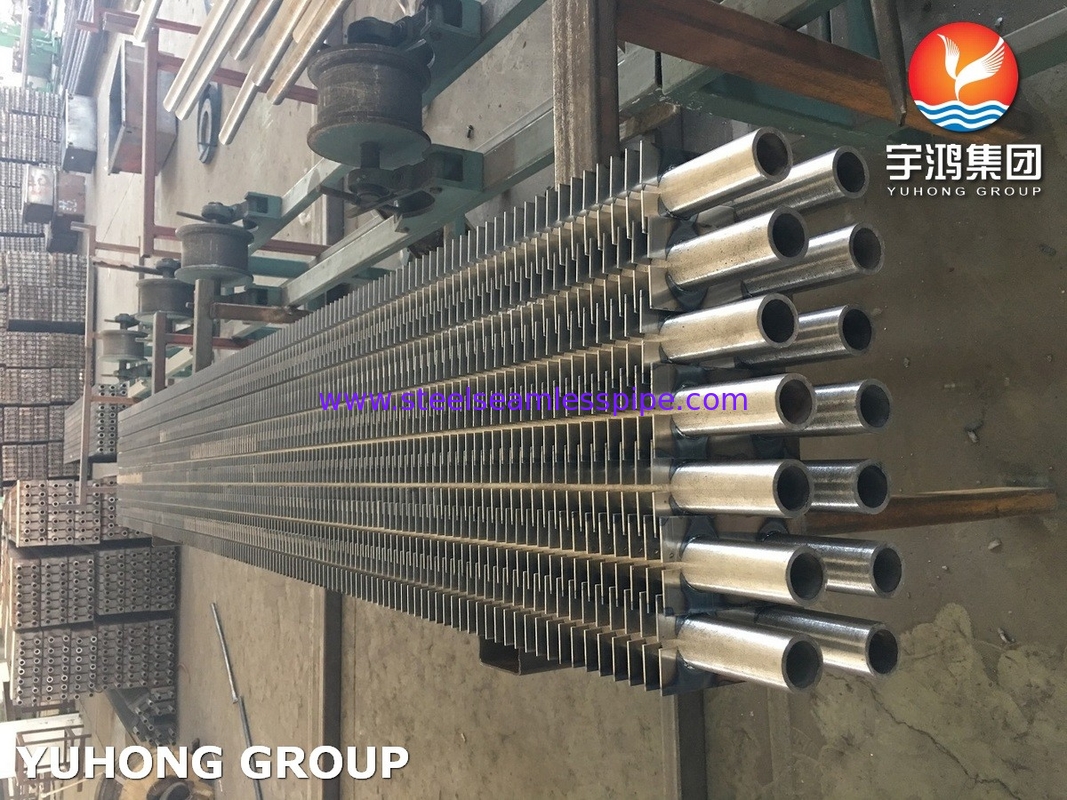

- दो परिपत्र नलिकाएं पंखों के समूह को साझा कर सकती हैं, जिन्हें डबल ट्यूब एच-आकार के पंख कहा जाता है, या एक एकल ट्यूब एच-आकार के पंख को बीच में रखा जा सकता है;

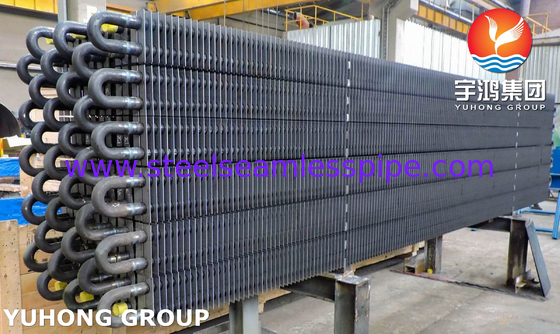

- एच प्रकार के पंख वाले ट्यूबों से बना हीट एक्सचेंजर करीब से व्यवस्थित है और ट्यूब बंडलों को क्रम में व्यवस्थित किया गया है।
- पंख समानांतर और एक दूसरे से स्वतंत्र होते हैं और हेलिक्स कोण का कोई प्रभाव नहीं होता है, इसलिए राख को हटाना आसान होता है।
एच-आकार के फिन ट्यूबों के अनुप्रयोग
1अपशिष्ट ताप वसूली प्रणाली
- बिजली संयंत्रों और औद्योगिक प्रक्रियाओं में ऊर्जा दक्षता में सुधार के लिए धुआं गैसों से गर्मी को पुनः प्राप्त करने के लिए बॉयलर, इकोनॉमाइज़र और वायु प्रीहीटर में उपयोग किया जाता है।
2. बिजली संयंत्र के बॉयलर
- कोयले से चलने वाले, गैस से चलने वाले और बायोमास से चलने वाले बॉयलरों में हीट ट्रांसफर को बढ़ाता है, जिससे ईंधन की खपत और उत्सर्जन में कमी आती है।
3रासायनिक एवं पेट्रोकेमिकल उद्योग
- हीट एक्सचेंजर, रिफॉर्मर और रिएक्टरों में प्रयोग किया जाता है जहां उच्च तापमान और संक्षारक वातावरण में टिकाऊ हीट ट्रांसफर सतहों की आवश्यकता होती है।
4इस्पात और धातु उद्योग
- भट्टियों और निकास गैसों से अपशिष्ट गर्मी को पुनः प्राप्त करने के लिए रिकवरीटर और हीट एक्सचेंजर में उपयोग किया जाता है।
5समुद्री एवं अपतटीय अनुप्रयोग
- जहाजों में निकास गैस बॉयलरों के लिए उपयुक्त, जहां कॉम्पैक्ट और कुशल गर्मी हस्तांतरण महत्वपूर्ण है।
6एचवीएसी और रेफ्रिजरेशन
- कभी-कभी बड़े पैमाने पर हीट रिकवरी वेंटिलेटर (एचआरवी) और औद्योगिक चिलर में उपयोग किया जाता है।
एच-आकार के फिन ट्यूबों के फायदे
- ऊष्मा हस्तांतरण की उच्च दक्षता H H-आकार से उथल-पुथल होती है, जिससे संवहनिक ताप हस्तांतरण में सुधार होता है।
- कम फोलिंग और सड जमाव ️ डिजाइन धुआं गैस अनुप्रयोगों में आम राख और कणों के निर्माण को कम करता है।
- संरचनात्मक मजबूती स्पाइरल या साधारण पंखुड़ी ट्यूबों की तुलना में अधिक कठोर, कंपन और पहनने को कम करता है।
- कॉम्पैक्ट डिजाइन ️ चिकनी ट्यूबों की तुलना में छोटे पदचिह्न में अधिक गर्मी विनिमय की अनुमति देता है।
- संक्षारण प्रतिरोध ️ अक्सर कठोर वातावरण के लिए स्टेनलेस स्टील या संक्षारण प्रतिरोधी मिश्र धातु से बने होते हैं।
एच-आकार के फिन ट्यूब उच्च तापमान, उच्च-फॉलिंग और उच्च संक्षारण वातावरण के लिए आदर्श हैं, जिससे वे बिजली उत्पादन, अपशिष्ट गर्मी वसूली और भारी उद्योगों में पसंदीदा विकल्प बन जाते हैं।इनका डिजाइन ताप प्रदर्शन को संतुलित करता है, स्थायित्व और रखरखाव दक्षता।
फिन ट्यूब विनिर्देश
| उत्पाद |
प्रकार |
नाम |
नंगे ट्यूब सामग्री |
FIN MATERIAL |
|
हीट एक्सचेंजर
पंखुड़ी
ट्यूब
|
एम्बेडेड |
जी-टाइप फिन ट्यूब |
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
एल्यूमीनियम |
| एक्सट्रूडेड |
सिंगल मेटल गॉम्बिन मेटल |
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
तांबा, एल्यूमीनियम |
|
लो फिन ट्यूब
टी-टाइप फिन ट्यूब
|
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
/ |
|
बांस ट्यूब
घुमावदार ट्यूब
|
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
/ |
| घाव |
एल/केएल/एलएल प्रकार फिन ट्यूब |
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
तांबा, एल्यूमीनियम |
| स्ट्रिंग |
स्ट्रिंग फिन ट्यूब |
एल्यूमीनियम, तांबा, कार्बन स्टील, स्टेनलेस स्टील |
एल्यूमीनियम, तांबा, कार्बन स्टील, स्टेनलेस स्टील |
| यू-टाइप |
यू-टाइप ट्यूब |
कार्बन स्टील, तांबा, स्टेनलेस स्टील |
/ |
| वेल्डिंग |
एचएफ वेल्डिंग फिन ट्यूब |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
| यू-टाइप |
H/HH TYPE FIN TUBE |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
| वेल्डिंग |
स्टूडेड फिन ट्यूब |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
