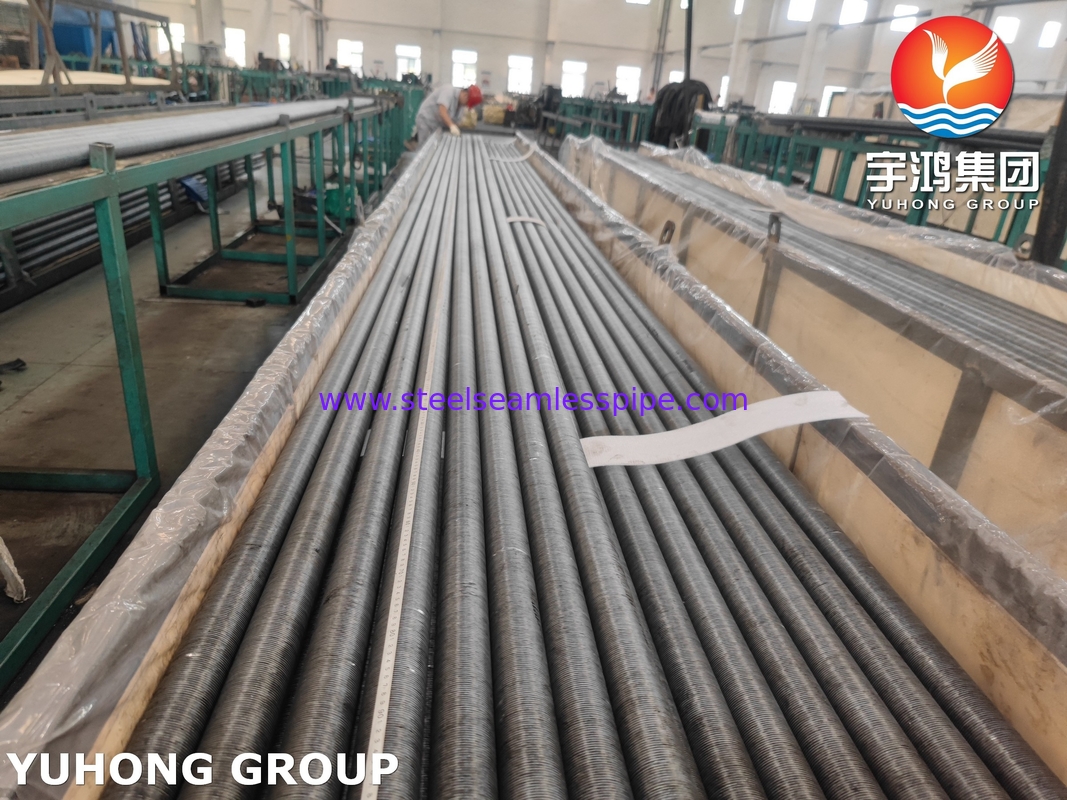

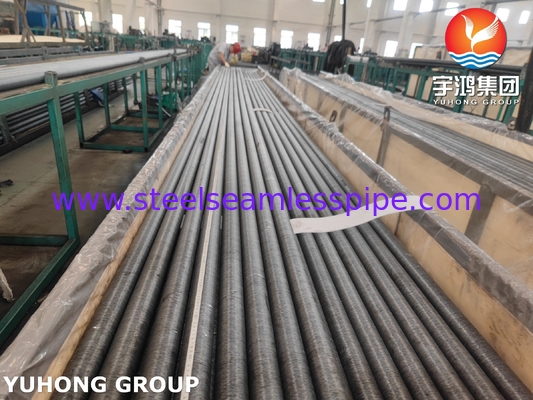

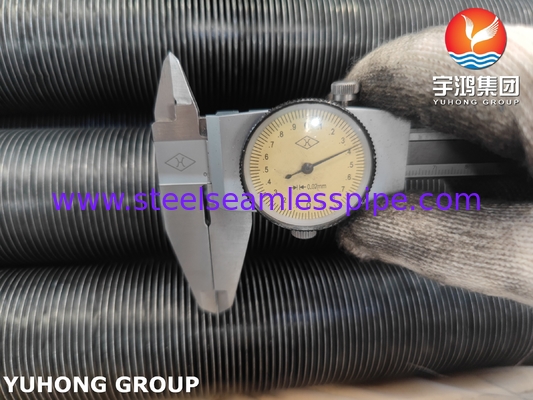

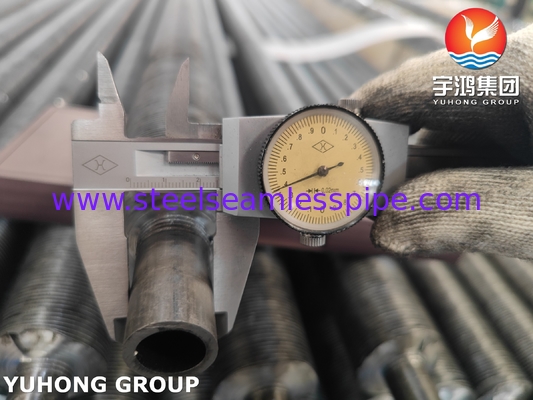

ASME SA209 बॉयलर इकोनॉमाइज़र और एयर हीटर के लिए AL1060 फिन के साथ एम्बेडेड फिन ट्यूब

1बेस ट्यूब सामग्रीः SA209

रचना:

कार्बन (सी) 0.10 ∼0.20%
मैंगनीज (Mn) 0.30~0.80%
फास्फोरस (पी) ≤ 0.025%
सल्फर (S) ≤ 0.025%
सिलिकॉन (Si) ०.१०-०.५०%
मोलिब्डेनम (मो) 0.44 ₹0.65%
तांबा (Cu) ≤ 0.25% (यदि मौजूद हो)
क्रोमियम (Cr) ≤ 0.30%
निकेल (Ni) ≤ 0.40%
वैनेडियम (V) ≤ 0.03%

गुण:

• उच्च तापमान पर अच्छी ताकत और रेंगने का प्रतिरोध।
• उच्च तापमान पर साधारण कार्बन स्टील्स की तुलना में ऑक्सीकरण और संक्षारण प्रतिरोध में सुधार।
• अच्छी वेल्डेबिलिटी

2पंख सामग्रीः AL1060

गुण:

उत्कृष्ट तापीय चालकताः (~230 W/m·K) - एल्यूमीनियम के पंखों का उपयोग करने का मुख्य कारण।

अच्छा संक्षारण प्रतिरोध: एक सुरक्षात्मक ऑक्साइड परत बनाता है।

उच्च आकार / लचीलापनः विनिर्माण के दौरान आसानी से आकार।

कम घनत्वः हल्का।

कम शक्तिः मिश्रित एल्यूमीनियम की तुलना में नरम, लेकिन कई फिन अनुप्रयोगों के लिए पर्याप्त।

उच्च विद्युत चालकता।

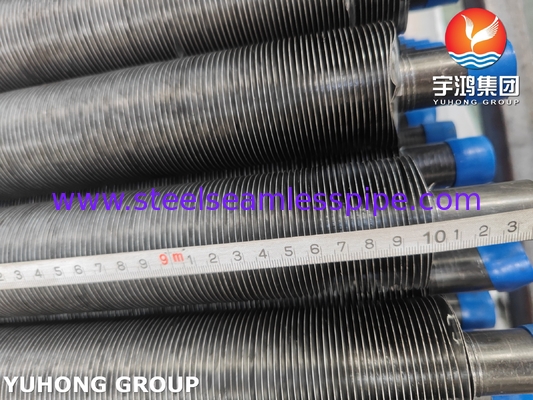

3पंखुड़ी का प्रकारः एम्बेडेड (जी-पंखुड़ी)

विनिर्माण प्रक्रियाः

• स्टील बेस ट्यूब की बाहरी सतह में एक ग्रूव को मशीनीकृत किया जाता है (अक्सर घुमावदार करके) ।
• एल्यूमीनियम फिन स्टॉक (AL1060) की एक स्ट्रिप रिव में डाली जाती है।
• उच्च दबाव वाले रोलर्स या मोल्ड ट्यूब की दीवार सामग्री को एल्यूमीनियम स्ट्रिप के किनारों पर मजबूर करते हैं, ठंड-वर्किंग और यांत्रिक रूप से पतवार के आधार को सुरंग में सुरक्षित रूप से लॉक करते हैं।,पंखुड़ी की पूरी लंबाई के साथ तंग, यांत्रिक बंधन।

प्रमुख विशेषताएं:

• मजबूत यांत्रिक बंधन: पंखुड़ी शारीरिक रूप से ट्यूब की दीवार में बंद है, थर्मल साइकिल या कंपन के कारण पंखुड़ी ढीली होने के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
• कोई Solder/Braze नहीं: फ्लक्स जंग, ब्राज़ मिश्र धातु के पिघलने बिंदु की सीमाएं, या बॉन्ड लाइन में संभावित रिक्त स्थान जैसे मुद्दों को समाप्त करता है।
• प्रत्यक्ष धातु-से-धातु संपर्कः कम अंतरफलक थर्मल प्रतिरोध (अच्छी गर्मी हस्तांतरण दक्षता) प्रदान करता है।
• फिन अखंडताः AL1060 फिन सामग्री स्वयं अपरिवर्तित (पिघल नहीं) रहती है, अपनी पूर्ण थर्मल चालकता और संक्षारण प्रतिरोध को बरकरार रखती है।
• पंख घनत्व: प्रति इंच (एफपीआई) अपेक्षाकृत उच्च पंखों की अनुमति देता है।
• उपस्थिति: आमतौर पर साफ, धातु की तरह दिखता है जिसमें एक दृश्य सिलाई होती है जहां पाइप धातु को पंख के आधार पर रोल किया जाता है।

मुख्य लाभ:

• उच्च ताप हस्तांतरण दक्षता।
• थर्मल साइक्लिंग के तहत उत्कृष्ट पंख बंधन शक्ति और स्थायित्व।
• बेस ट्यूब की उच्च तापमान क्षमता अच्छी है।
• पंखों (AL1060) और बेस ट्यूब (SA209) का संक्षारण प्रतिरोध।
• ऑपरेटिंग तापमान को सीमित करने के लिए कम पिघलने बिंदु वाले ब्राज़ मिश्र धातु नहीं।

4आवेदन

• समुद्री एवं अपतटीय प्रणालियाँ
• पानी को नम करने वाले संयंत्रों के हीट एक्सचेंजर्स
• सल्फ्यूरिक एसिड (H2SO4) कूलर
• खट्टे गैस (एच2एस) के रीबॉयलर
• भूतापीय संयंत्रों में भाप संघनक
• धुआं गैसों के अपशिष्ट गर्मी की वसूली
• अमोनिया (NH3) वाष्पीकरण
• हीट रिकवरी वेंटिलेटर (एचआरवी)

5विशिष्ट अनुप्रयोग:

• हीट रिकवरी स्टीम जनरेटर (एचआरएसजी): इकोनोमाइज़र और वाष्पीकरण भाग।
• बॉयलर इकोनॉमिज़रः धुआं गैसों से गर्मी को पुनः प्राप्त करना।
• वायु हीटर (Ljungström प्रकार या ट्यूबलर): पूर्व ताप दहन हवा।
• प्रक्रिया गैस हीटर/कूलरः रिफाइनरी, पेट्रोकेमिकल और रासायनिक संयंत्रों में।
• उच्च तापमान वाले फिनेड ट्यूब बंडल: जहां उच्च तापमान प्रतिरोध और कुशल विस्तारित सतह दोनों की आवश्यकता होती है।
