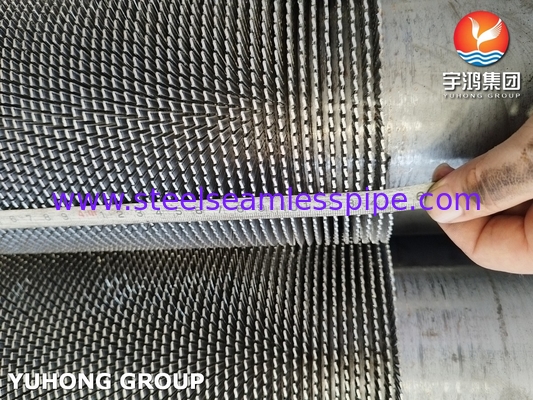

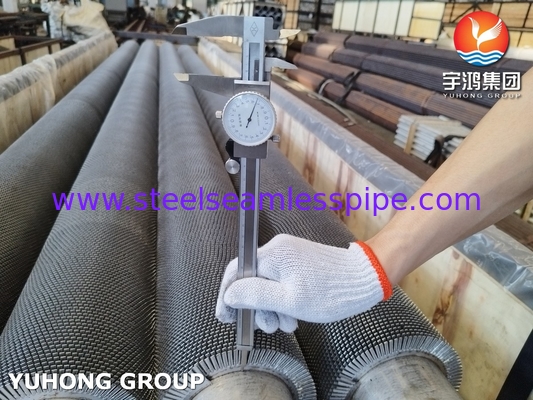

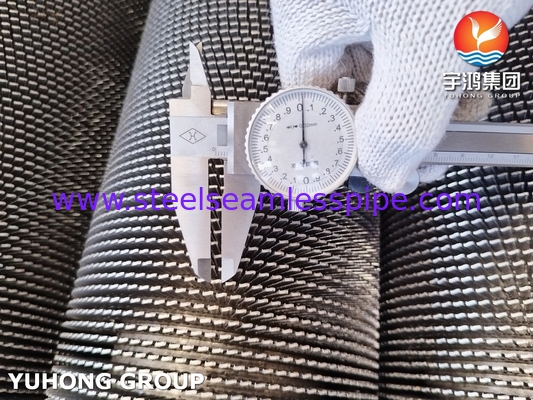

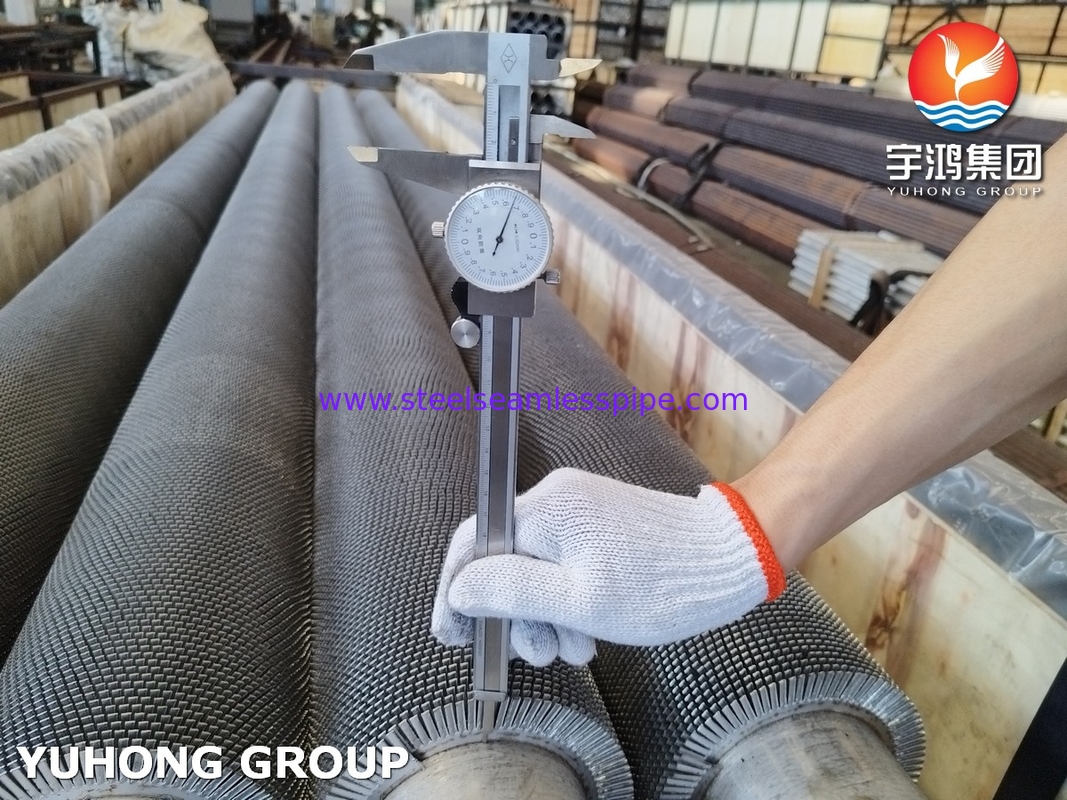

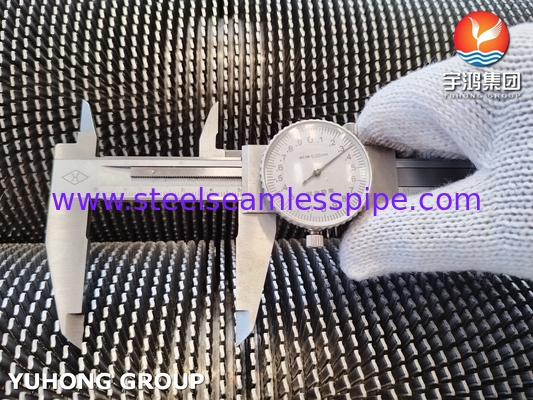

बॉयलर और सुपरहीटर के लिए एएसटीएम ए३१२ टीपी३०४एच सेरेटेड फिन ट्यूब

ASTM A312 TP304H Serrated Fin Tube व्यापक अवलोकन

सामग्री विनिर्देश (ASTM A312 TP304H):

एएसटीएम ए 312: उच्च तापमान और संक्षारक वातावरण में उपयोग किए जाने वाले सीमलेस/वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइपों के लिए मानक।

TP304H: A312 के भीतर एक ग्रेड, "टाइप 304 हाई कार्बन" को दर्शाता है। संरचना में 18% Cr, 8% Ni, और 0.04~0.10% C शामिल है। उच्च कार्बन उच्च तापमान में क्रॉप प्रतिरोध को बढ़ाता है,525°C से ऊपर के अनुप्रयोगों के लिए आदर्श.

डिजाइन विशेषताएं (सेरेटेड फिन ट्यूब):

पंखुड़ी संरचना: दागदार पंखुड़ी सतह के क्षेत्र को बढ़ाती है और तरल पदार्थ की सीमा परतों को बाधित करती है, जिससे चिकनी पंखुड़ियों की तुलना में उथल-पुथल और गर्मी हस्तांतरण दक्षता बढ़ जाती है।

विनिर्माणः पंख आमतौर पर बेस ट्यूब पर वेल्डेड, एक्सट्रूडेड या मशीनीकृत होते हैं, जिसमें पंख के लगाव के दौरान या बाद में सर्गेशन होते हैं।

अनुप्रयोग:

कठोर परिस्थितियों में कुशल गर्मी विनिमय की आवश्यकता वाले उद्योगों में आमः बिजली उत्पादन (बॉयलर, सुपरहीटर), पेट्रोकेमिकल संयंत्र, रिफाइनरी और एचवीएसी प्रणाली।

उच्च तापमान सेवाओं के लिए उपयुक्त जैसे कि भाप उत्पादन, निकास गैस प्रणाली और गर्मी वसूली इकाइयां।

लाभः

ऊष्मा हस्तांतरण में सुधारः सादा पंखों की तुलना में सर्गेशन 30% तक थर्मल प्रदर्शन में सुधार करता है।

स्थायित्व: टीपी304एच का संक्षारण प्रतिरोध और उच्च तापमान की ताकत आक्रामक वातावरण में दीर्घायु सुनिश्चित करती है।

कम धुंधलापनः सर्जिंग से होने वाली अशांति से कणों की जमाव को कम किया जा सकता है।

विचार:

दबाव में गिरावटः बढ़ी हुई उथल-पुथल से सिस्टम के दबाव में कमी बढ़ सकती है, जिससे पंपिंग की लागत प्रभावित होती है।

लागतः गैर-सर्गेटेड या निम्न श्रेणी के ट्यूबों की तुलना में उच्च सामग्री और विनिर्माण व्यय।

रखरखाव: पंखों की अखंडता, जंग और अवरुद्धियों के लिए नियमित निरीक्षण आवश्यक है।

स्थापना और संगतताः

वेल्डिंग और मानक फिटिंग के साथ संगत। तरल पदार्थ रसायन विज्ञान के साथ संगतता सुनिश्चित करें (जैसे, 304H के लिए क्लोराइड जोखिम) ।

पंखुड़ी के अलग होने से बचने के लिए डिजाइन में थर्मल विस्तार और यांत्रिक तनाव को ध्यान में रखना चाहिए।

निष्कर्षः ASTM A312 TP304H Serrated Fin Tubes को उच्च दक्षता वाले हीट ट्रांसफर के लिए अनुकूलित किया गया है।चयन में पर्यावरण को प्राथमिकता दी जानी चाहिएथर्मल आवश्यकताओं और जीवनचक्र रखरखाव।
