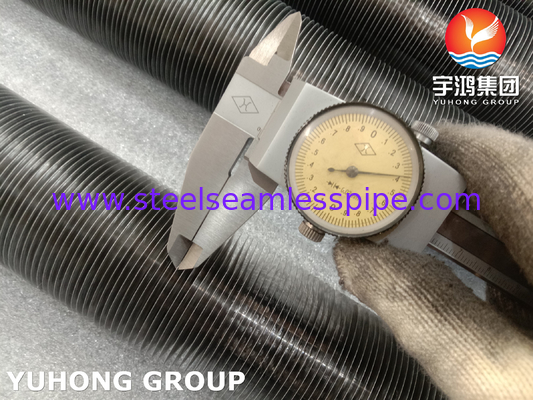

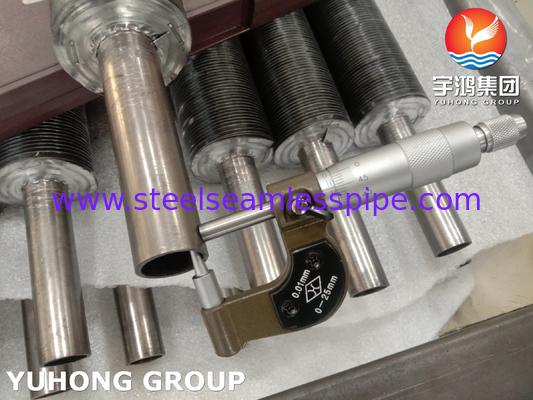

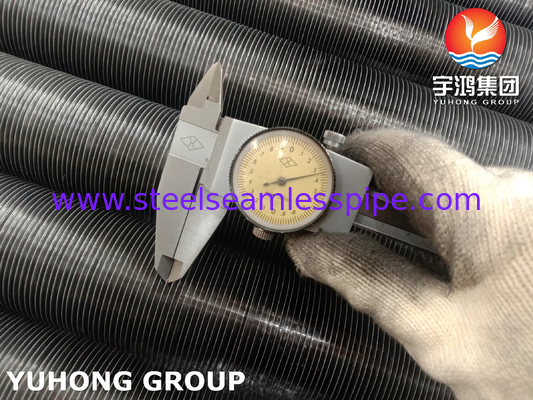

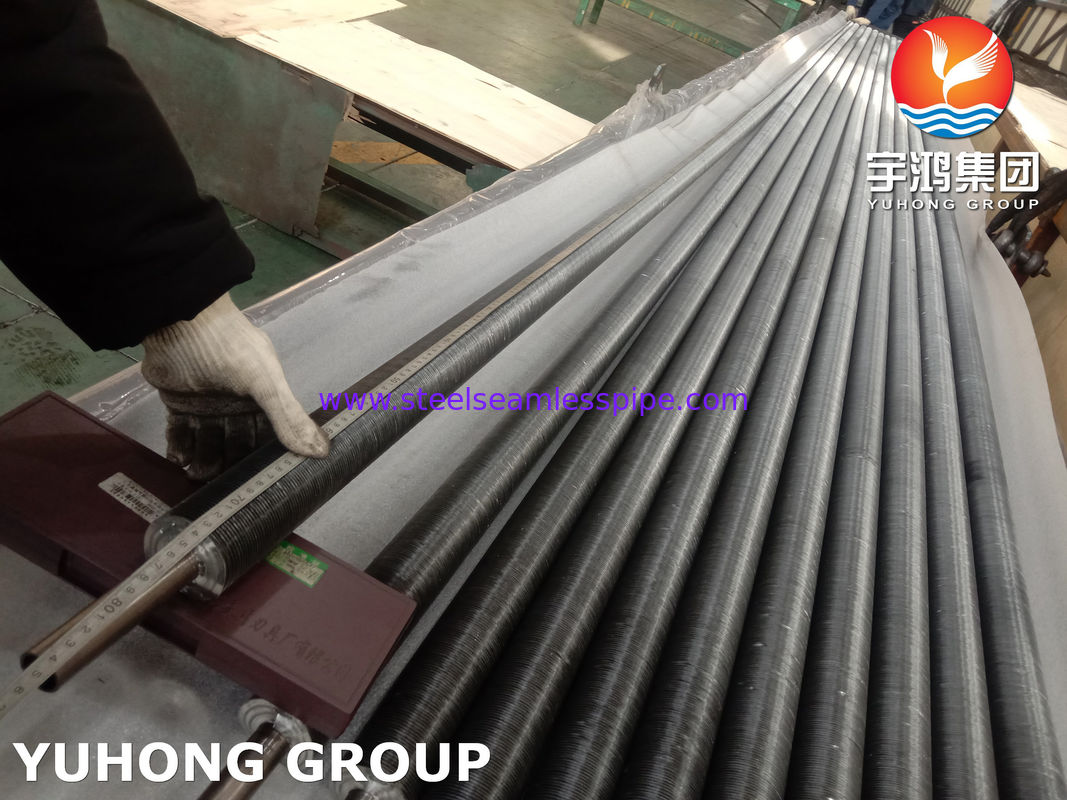

ASME SB163 N04400 एयर कूलर और गैस रिबॉयलर के लिए एल्यूमीनियम फिन के साथ एम्बेडेड फिन ट्यूब

1आधार ट्यूब सामग्रीः मोनेल 400 (यूएनएस N04400)

रचना:

• निकेल (Ni): 63%

• तांबा (Cu): 28~34%

• लोहा (Fe): ≤2.0%

• मैंगनीज (Mn): ≤2.0%

• कार्बन (सी): ≤0.3%

• सल्फर (S): ≤0.024%

यांत्रिक गुण:

• तन्यता शक्तिः 550-780 एमपीए
• दक्षता शक्तिः 240-550 एमपीए
• लम्बाईः 35-50% (50 मिमी के गेज की लंबाई पर)
• कठोरताः 70 ¢ 90 HRB (रॉकवेल बी)

तापमान सीमाएँ:

• निरंतर सेवा: 600°C (1112°F) तक
• कम तापमान में प्रयोगः -200°C (-328°F) तक लचीलापन बनाए रखता है।

संक्षारण प्रतिरोध:

• क्लोराइड-प्रेरित तनाव क्षरण क्रैकिंग (SCC), पिटिंग और दरार क्षरण का प्रतिरोध करता है।
• सल्फ्यूरिक एसिड (< 50% एकाग्रता), हाइड्रोक्लोरिक एसिड (< 20%), हाइड्रोफ्लोरिक एसिड और क्षार के साथ संगत।

2पंख सामग्रीः एल्यूमीनियम (Al)

• उच्च ताप प्रवाहकताः एल्यूमीनियम की उत्कृष्ट ताप हस्तांतरण दक्षता समग्र ताप विनिमय दर को बढ़ाती है।
• हल्का वजनः संरचनात्मक अखंडता बनाए रखते हुए असेंबली के कुल वजन को कम करता है।
• लागत-प्रभावीताः विदेशी मिश्र धातुओं की तुलना में प्रदर्शन और किफायतीता के बीच संतुलन प्रदान करता है।
• संक्षारण प्रतिरोध: प्राकृतिक रूप से एक सुरक्षात्मक ऑक्साइड परत बनाता है, जो मध्यम वातावरण के लिए उपयुक्त है (जब मोनेल 400 के साथ संयुक्त होता है, तो यह कठोर परिस्थितियों में प्रयोज्यता का विस्तार करता है) ।

3. डिजाइन विशेषताएं

• एम्बेडेड फिन टेक्नोलॉजीः एल्यूमीनियम फिन को मैकेनिकल या हाइड्रोलिक विस्तार के माध्यम से मोनेल 400 बेस ट्यूब से कसकर बांधा जाता है, जिससे इष्टतम थर्मल संपर्क और स्थायित्व सुनिश्चित होता है।
• अनुकूलनः विशिष्ट गर्मी हस्तांतरण आवश्यकताओं को पूरा करने के लिए विभिन्न पंख घनत्व, ऊंचाई और ट्यूब लंबाई में उपलब्ध है।
• अनुप्रयोग लचीलापनः पेट्रोकेमिकल, बिजली उत्पादन और समुद्री इंजीनियरिंग जैसे उद्योगों में हीट एक्सचेंजर, कंडेनसर, बॉयलर और शीतलन प्रणालियों के लिए उपयुक्त है।

4आवेदन

• समुद्री एवं अपतटीय प्रणालियाँ
• पानी को नम करने वाले संयंत्रों के हीट एक्सचेंजर्स
• सल्फ्यूरिक एसिड (H2SO4) कूलर
• खट्टे गैस (एच2एस) के रीबॉयलर
• भूतापीय संयंत्रों में भाप संघनक
• धुआं गैसों के अपशिष्ट गर्मी की वसूली
• अमोनिया (NH3) वाष्पीकरण
• हीट रिकवरी वेंटिलेटर (एचआरवी)

5लाभ

स्थायित्व: मोनेल 400 पिटिंग, क्रैच जंग और तनाव जंग दरार का प्रतिरोध करता है।

दक्षताः एल्यूमीनियम के पंखों से सतह का अधिकतम क्षेत्रफल प्राप्त होता है जिससे गर्मी तेजी से फैल जाती है।

अनुकूलन क्षमताः अत्यधिक तापमान और संक्षारक वातावरण में विश्वसनीय प्रदर्शन करता है।
