| उत्पत्ति के प्लेस: | चीन, कोरिया |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO , PED, API , CE |
| मॉडल संख्या: | एचएफडब्ल्यू दाँतेदार फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | 0~ 10000 usd |
| पैकेजिंग विवरण: | प्लाई वुडन केस |
| प्रसव के समय: | 15--45 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 50000 मी / माह |
| बेस ट्यूब का आकार: | 4 इंच x SCH40S x 5020 मिमी | आधार ट्यूब सामग्री: | एएसटीएम A335 P11 |
|---|---|---|---|
| फिन सामग्री: | कार्बन स्टील ग्रेड 11 | फिन प्रकार: | एचएफडब्ल्यू फिन ट्यूब |
| फिन की ऊंचाई: | 25.4 मिमी | फिन मोटाई: | 1.27 मिमी |
| फिन पिच: | 5 पंख | आवेदन: | एचआरएसजी, हीट रिकवरी स्टीम सिस्टम, इकोनोमाइज़र |
| प्रमुखता देना: | पी11 पंख वाली नली,एएसटीएम ए३३५ फिनेड ट्यूब,एचएफडब्ल्यू फिनेड ट्यूब |
||

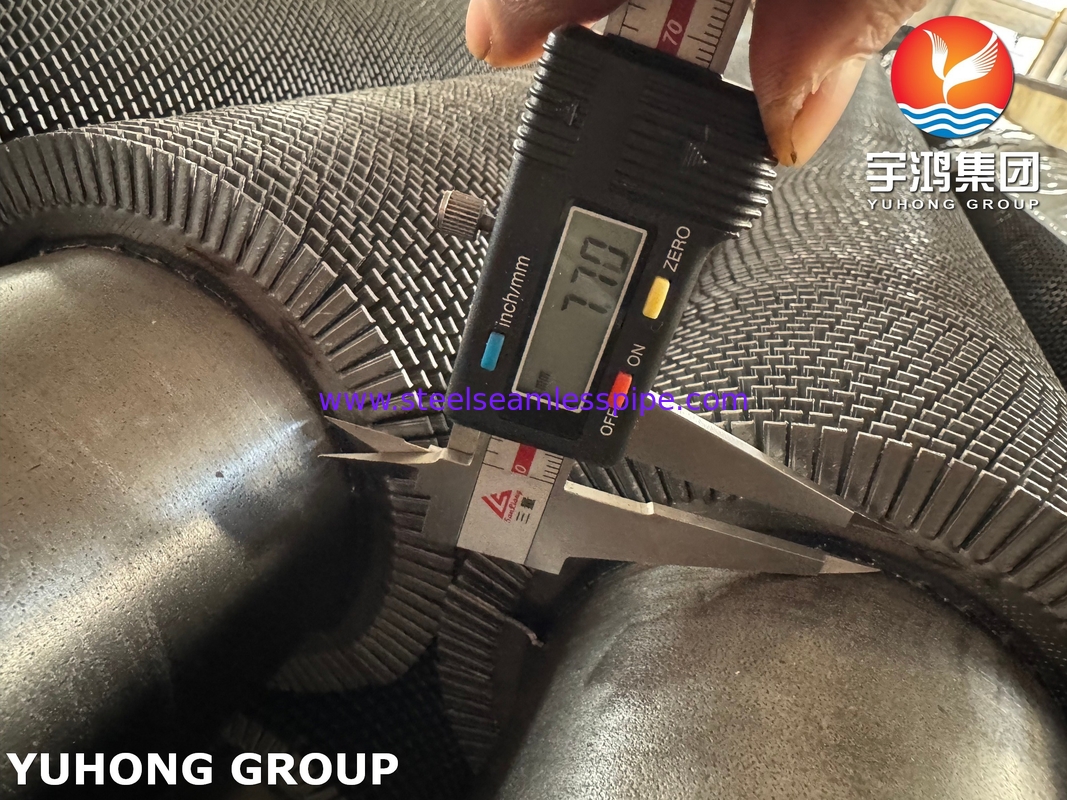

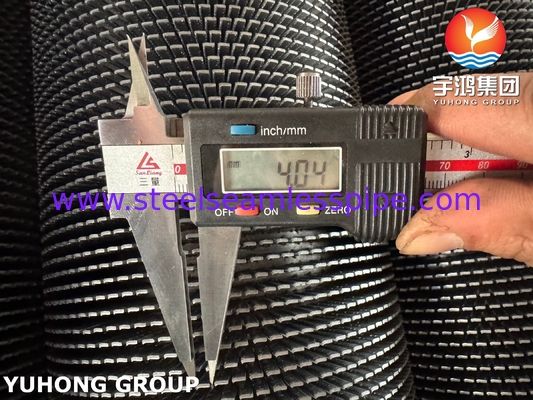

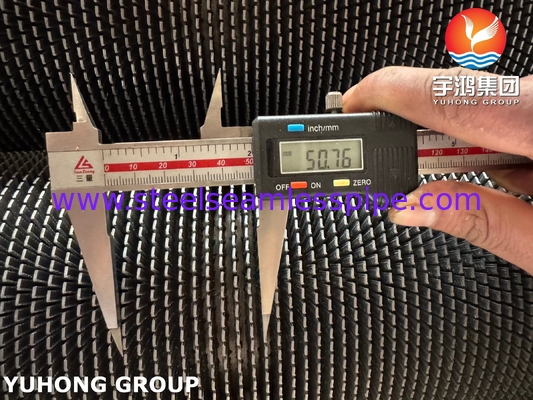

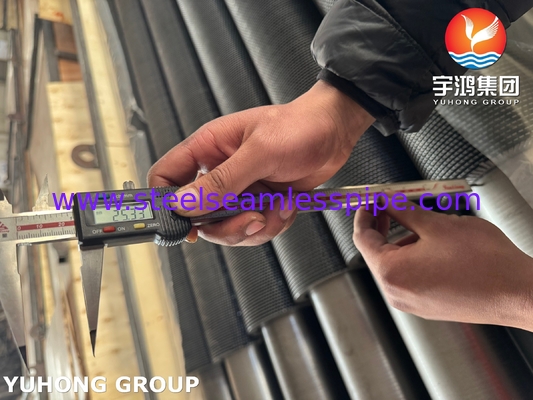

एचआरएसजी हीट रिकवरी स्टीम सिस्टम के लिए एएसटीएम ए३३५ पी११ एचएफडब्ल्यू सींग वाले प्रकार के फिनेड ट्यूब
हमारे उन्नत उत्पादों मेंएएसटीएम ए३३५ पी११ एचएफडब्ल्यू सींगदार प्रकार की पंख वाली नली, विशेष रूप से हीट रिकवरी स्टीम जनरेटर (एचआरएसजी) और अन्य उच्च प्रदर्शन गर्मी रिकवरी सिस्टम के लिए डिज़ाइन किया गया है।यह उत्पाद उच्च तापमान और उच्च दबाव वातावरण की कठोर मांगों को पूरा करने के लिए इंजीनियर है, अधिकतम गर्मी हस्तांतरण दक्षता और स्थायित्व सुनिश्चित करता है।
ASTM A335 P11 की रासायनिक संरचना
(स्रोतः एएसटीएम ए३३५-२२, तालिका १)
| तत्व | संरचना (%) |
|---|---|
| कार्बन (सी) | 0०.०५ ¥ ०15 |
| मैंगनीज (Mn) | 0.30 ¢ 0.60 |
| फास्फोरस (पी) | ≤ 0.025 |
| सल्फर (S) | ≤ 0.025 |
| सिलिकॉन (Si) | 0.50 100 |
| क्रोमियम (Cr) | 1.00 ️ 150 |
| मोलिब्डेनम (मो) | 0.44 ¥ 0.65 |
मिश्र धातु तत्व, विशेष रूप सेक्रोमियम (Cr)औरमोलिब्डेनम (मो), ऑक्सीकरण, थर्मल थकान और संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, जिससे यह उच्च तापमान वाले वातावरण के लिए उपयुक्त हो जाता है।
एएसटीएम ए३३५ पी११ के यांत्रिक गुण
(स्रोतः एएसटीएम ए३३५-२२, तालिका २)
| संपत्ति | मूल्य |
|---|---|
| तन्य शक्ति | ≥ 415 MPa (60,200 psi) |
| उपज शक्ति | ≥ 205 MPa (30,000 psi) |
| लम्बाई | ≥ 30% |
| कठोरता | ≤ 163 एचबी |
बेस ट्यूब निरीक्षण (ASTM A335)
(स्रोतः एएसटीएम ए३३५-२२, धारा ११)
समाप्त पंखयुक्त ट्यूब परीक्षण
पंख बंधन परीक्षण (स्रोतः ASME SA803, धारा 9.2):
दृश्य निरीक्षण (स्रोतः ASME SA803, धारा 10):
आयामी सटीकता (स्रोत: टीईएमए मानक, तालिका आरसीबी-2):
दागदार पंख वाले ट्यूबों के सामान्य आयाम
| पैरामीटर | रेंज |
|---|---|
| बेस ट्यूब ओडी | 25.4 मिमी ️ 50.8 मिमी (1" ️ 2") |
| बेस ट्यूब की मोटाई | 2.0 मिमी ∙ 5.0 मिमी |
| पंखुड़ी की ऊंचाई | 10 मिमी 20 मिमी |
| फिन पिच | 3 एफपीआई 10 एफपीआई (फिन प्रति इंच) |
| पंख की मोटाई | 0.5 मिमी 1.2 मिमी |
| ट्यूब की लंबाई | 12 मीटर तक |
इन आयामों को विशिष्ट HRSG प्रणाली आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।
