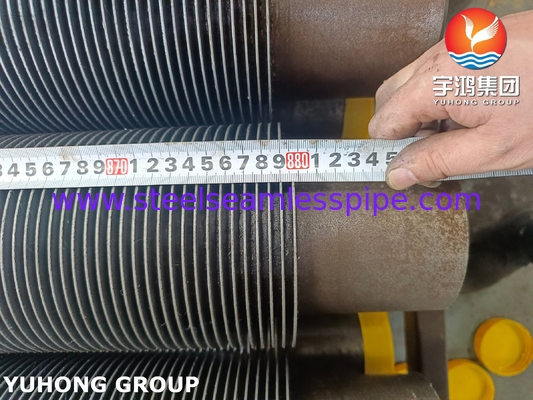

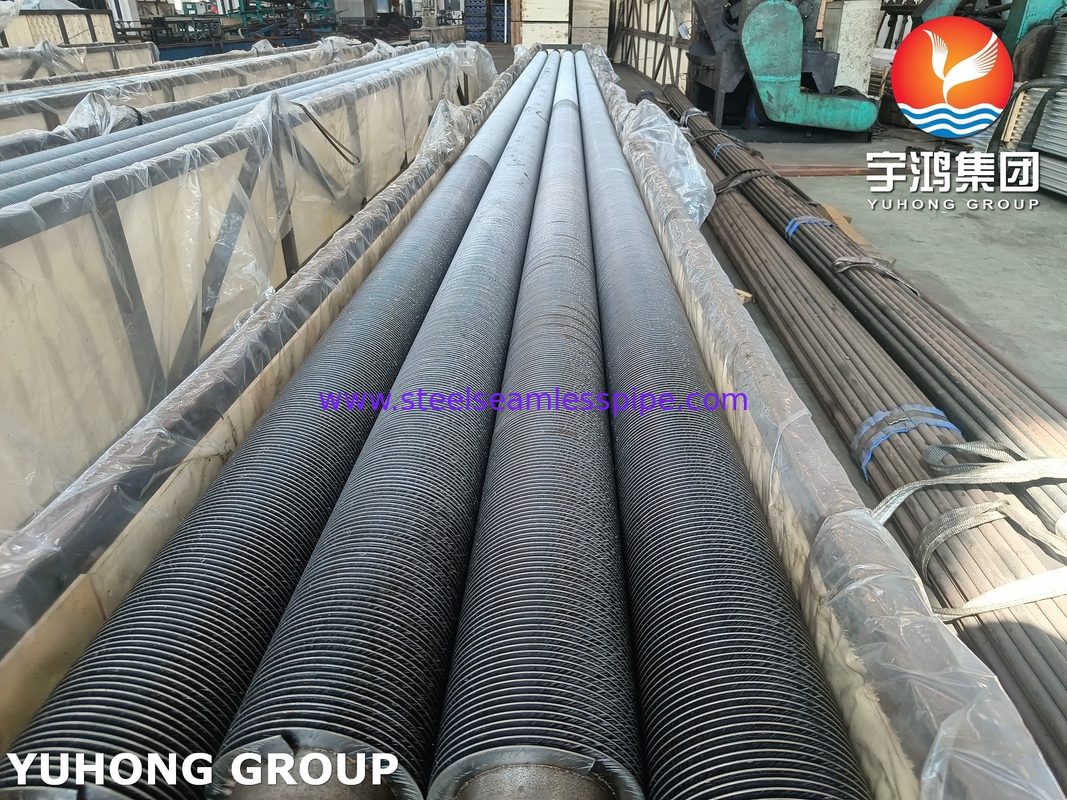

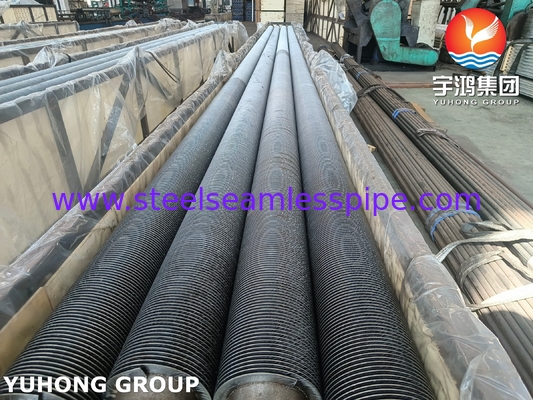

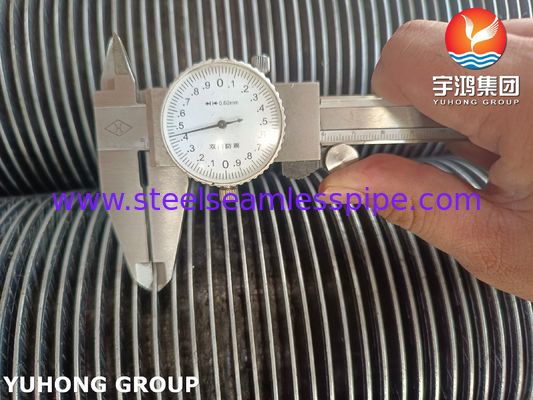

एएसटीएम ए३३५ पी२२ रिफाइनरी हीटर और इकोनोमाइज़र के लिए ठोस फिन ट्यूब

1एएसटीएम ए 335 ग्रेड पी 22 एक क्रोमियम-मोलिब्डेनम मिश्र धातु स्टील है जिसके निम्नलिखित विनिर्देश हैंः

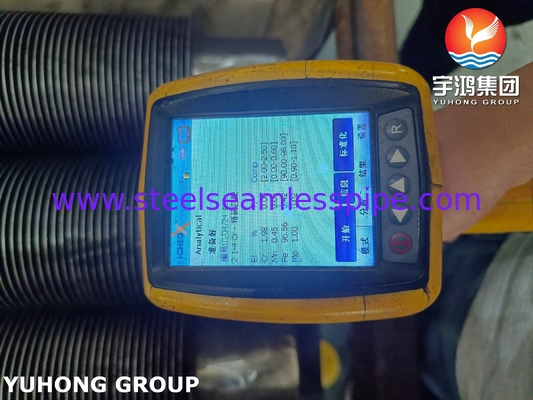

• रासायनिक संरचना

• यांत्रिक गुण:

• तन्य शक्तिः ≥415 एमपीए (60,200 पीएसआई)

  आउटपुट शक्तिः ≥205 एमपीए (29,700 पीएसआई)

  कठोरताः ≤163 एचबीडब्ल्यू (ब्रिनेल)

  लम्बाईः ≥ 30% (50 मिमी में)

• ताप उपचार

900°975°C (1652°1787°F) पर सामान्यीकृत और 675°760°C (1247°1400°F) पर प्रबलित।

2विनिर्माण मानक और परीक्षण

अनुपालन:

एएसटीएम ए३३५ (सामग्री)

एएसएमई बीपीवीसी खंड I और VIII (दबाव डिजाइन)

TEMA (थर्मल एक्सचेंजर निर्माताओं का संघ) फिनेड ट्यूब बंडलों के लिए।

परीक्षण:

हाइड्रोस्टैटिक परीक्षणः 10 सेकंड से अधिक के लिए 1.5x डिजाइन दबाव।

एनडीटी (गैर-विनाशकारी परीक्षण):

बेस ट्यूब की अखंडता के लिए अल्ट्रासोनिक परीक्षण (UT)

वेल्ड जोड़ों के लिए डाई पेनेट्रेंट टेस्ट (पीटी)

3अनुप्रयोग-विशिष्ट विन्यास

बिजली संयंत्र के बॉयलर:

सुपरहीटर: पंख 400 से 600 डिग्री सेल्सियस पर धुआं गैस के लिए अनुकूलित हैं और राख क्षरण प्रतिरोधी हैं।

इकोनॉमिज़रः कम फ़िन-घनत्व वाले डिजाइन (35 एफपीआई) को कम से कम करने के लिए।

रिफाइनरी हीटर:

H2S से भरपूर वातावरण में सल्फिडेशन प्रतिरोध के लिए स्टेनलेस स्टील फिनाइट टिप्स।

अपशिष्ट ताप वसूली इकाइयां:

कणों से भरी निकास गैस (जैसे, सीमेंट भट्टियों) को संभालने के लिए कस्टम फिन स्पेसिंग।

4दागदार/अंतर्निहित पंखों के मुकाबले फायदे

• स्थायित्व: पंखों के ढीले होने या मलबे के फंसने का कोई खतरा नहीं है (आस/स्लग वातावरण में महत्वपूर्ण) ।
• थर्मल थकान प्रतिरोधः मोनोलिथिक निर्माण तेजी से तापमान उतार-चढ़ाव को संभालता है।
• साफ करने में आसानी: चिकनी पंखुड़ी की सतहों से गंदी गैसों में गंदगी कम होती है।
