कार्बन स्टील एच प्रकार और डबल एच प्रकार फिन ट्यूब ASTM A179 / ASME SA179

कार्बन स्टील एच प्रकार और डबल एच प्रकार फिन ट्यूब ASTM A179/ASME SA179

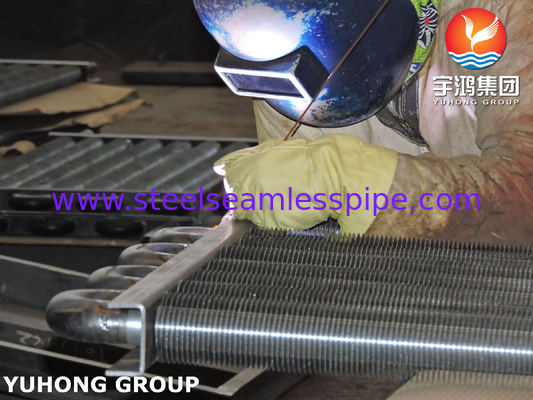

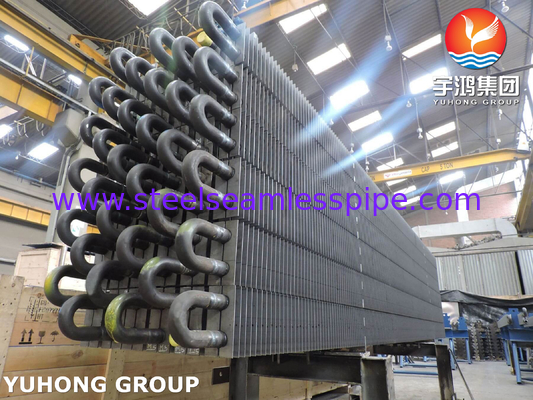

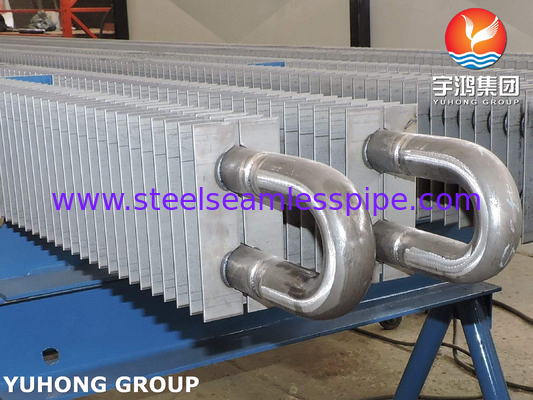

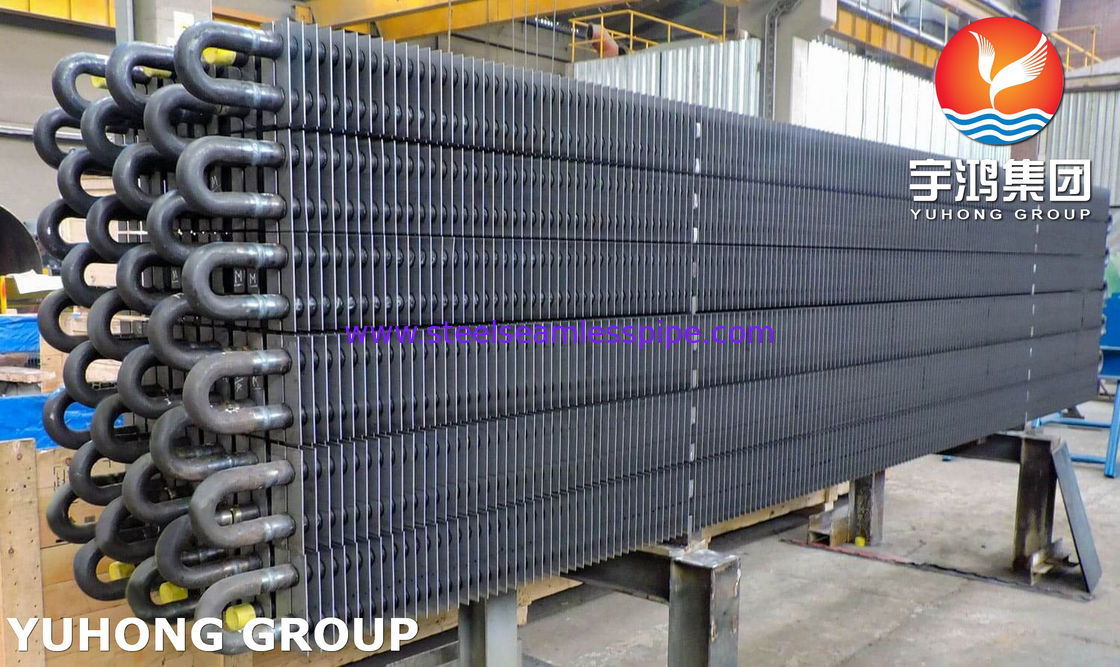

एच-प्रकार के फिन ट्यूबों और डबल एच-प्रकार के फिन ट्यूबों के बीच मुख्य अंतर संरचना, प्रदर्शन और लागू परिदृश्यों में परिलक्षित होते हैं।एच-प्रकार के पंखुड़ी ट्यूब आधार ट्यूब के दोनों तरफ दो ऊर्ध्वाधर पंखुड़ियों को सममित रूप से वेल्डेड करके एक "एच" के आकार का क्रॉस-सेक्शन बनाते हैंइसमें एक बड़ा गर्मी हस्तांतरण क्षेत्र और मध्यम द्रव प्रतिरोध है। यह पारंपरिक उच्च तापमान वातावरण (जैसे बॉयलर अर्थशास्त्री और पेट्रोकेमिकल हीटिंग भट्टियों) के लिए उपयुक्त है।इसके पंखों के बीच की दूरी चौड़ी है, राख जमा होने का जोखिम कम है, और इसे साफ करना और बनाए रखना आसान है, उच्च लागत प्रदर्शन के साथ।

डबल एच प्रकार के पंख नलिकाएं बेस ट्यूब पर दो सेट एच प्रकार के पंखों को एक "डबल एच" कम्पोजिट संरचना बनाने के लिए ओवरलैप करती हैं, जो गर्मी हस्तांतरण सतह क्षेत्र और अशांति प्रभाव को और बढ़ाती है,और गर्मी हस्तांतरण दक्षता में काफी सुधार करता है, लेकिन द्रव प्रतिरोध अधिक है और संरचना अधिक जटिल है, विनिर्माण परिशुद्धता आवश्यकताएं सख्त हैं, और लागत अधिक है।यह ऊष्मा विनिमय दक्षता पर सख्त आवश्यकताओं के साथ परिदृश्यों के लिए उपयुक्त है (जैसे सुपरक्रिटिकल पावर जनरेशन यूनिट और उच्च तापमान क्रैकिंग भट्टियां), लेकिन घने पंखों के लेआउट से राख जमा होने की संभावना बढ़ सकती है और उच्च आवृत्ति रखरखाव की आवश्यकता होती है।

एच प्रकार के फिना ट्यूबों को उनकी अर्थव्यवस्था और आसान रखरखाव के लिए जाना जाता है, जबकि डबल एच प्रकार के फिना ट्यूबों का मुख्य लाभ कुशल गर्मी हस्तांतरण है।कामकाजी परिस्थितियों के अनुसार प्रदर्शन और लागत को संतुलित करना आवश्यक है.

रासायनिक संरचना की आवश्यकताएं

यांत्रिक गुण

फिन ट्यूब सामग्री

आवेदन

एच प्रकार के पंख वाले ट्यूबों का उपयोग निम्न परिदृश्यों में उनकी सरल संरचना, आर्थिक और व्यावहारिक और आसान रखरखाव के कारण व्यापक रूप से किया जाता हैः

विद्युत उद्योग: बॉयलर इकोनाइज़र, वायु प्रीहीटर, मध्यम और निम्न तापमान धुआं गैस अपशिष्ट गर्मी वसूली के लिए उपयोग किए जाते हैं;

पेट्रोकेमिकल उद्योगः हीटिंग फर्नेस के कन्वेक्शन सेक्शन, कैटालिटिक क्रैकिंग यूनिट, उच्च धूल सामग्री वाली गैस के प्रसंस्करण;

पर्यावरण संरक्षण इंजीनियरिंग: औद्योगिक धूल हटाने वाली उपकरण, कम तापमान वाली धुआं गैसों की अपशिष्ट गर्मी वसूली प्रणाली, ऐसे वातावरण के लिए उपयुक्त है जिसमें नियमित धूल की सफाई की आवश्यकता होती है।

पारंपरिक हीट एक्सचेंजर: रासायनिक, कागज निर्माण और अन्य क्षेत्रों में सामान्य हीट एक्सचेंजर उपकरण, गर्मी हस्तांतरण दक्षता और लागत को संतुलित करते हैं।

डबल एच प्रकार के पंखों वाले ट्यूबों का उपयोग मुख्य रूप से उच्च प्रदर्शन आवश्यकताओं वाले क्षेत्रों में किया जाता हैः

उच्च दक्षता वाले अपशिष्ट ताप वसूलीः सुपरक्रिटिकल जनरेटर सेट, गैस टरबाइन निकास प्रणाली, गर्मी ऊर्जा का अधिकतम उपयोग;

उच्च तापमान और उच्च दबाव वातावरणः पेट्रोलियम क्रैकिंग भट्टियां, सिंथेटिक अमोनिया रिएक्टर, उच्च तापमान (≤800°C) और अत्यधिक संक्षारक मीडिया का सामना करते हैं;

कॉम्पैक्ट उपकरण: जहाजों, अपतटीय प्लेटफार्मों और अन्य अंतरिक्ष-प्रतिबंधित परिदृश्यों में, उच्च घनत्व वाले पंखों के माध्यम से उपकरण की मात्रा को कम करें;

उच्च धूल वातावरण (धूल सफाई प्रणाली के साथ सहयोग करने की आवश्यकता): सीमेंट भट्ठी के निकास गर्मी विनिमय, धातु उद्योग उच्च तापमान धुआं गैस उपचार,धूल के संचय के जोखिम को नियंत्रित करते हुए गर्मी हस्तांतरण को बढ़ाना.
