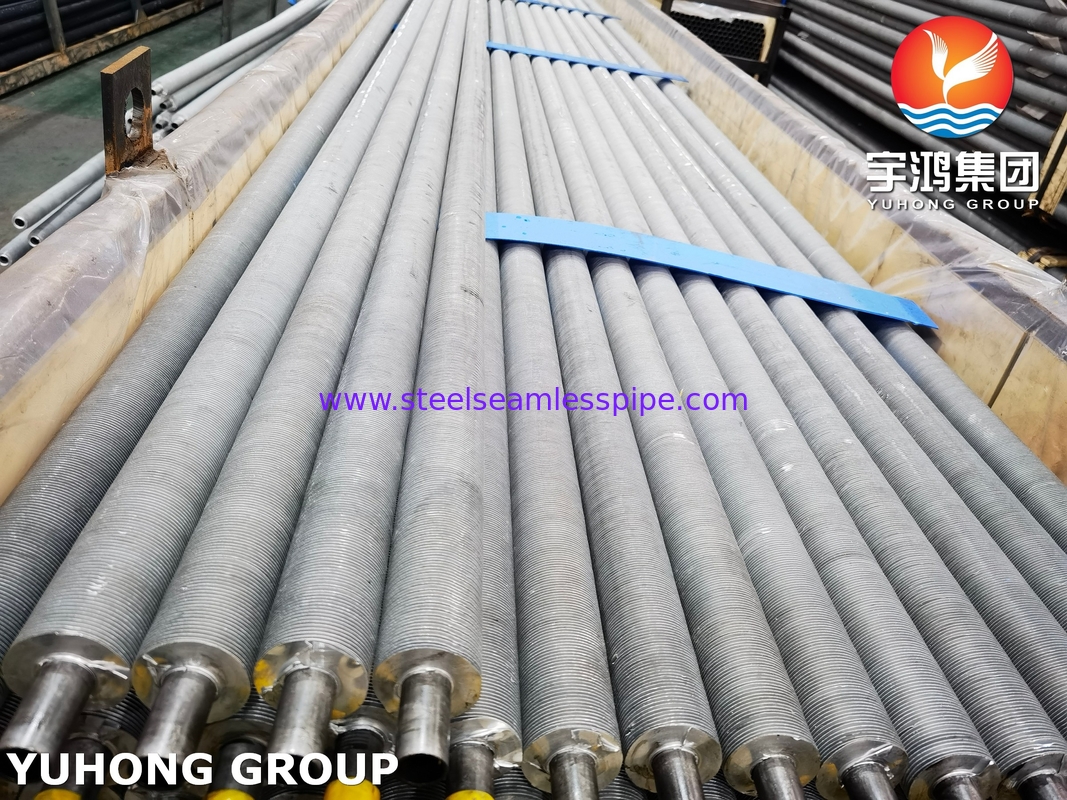

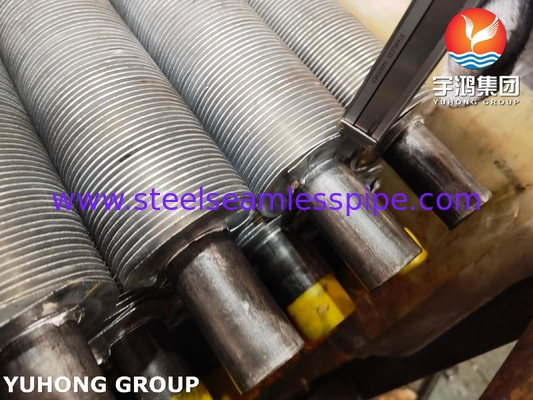

ASTM A179 बॉयलर और इकोनोमाइज़र के लिए कार्बन स्टील एक्सट्रूडेड फिन ट्यूब

1सामग्री विनिर्देश
बेस ट्यूब मानकः एएसटीएम ए179 कोल्ड-ट्रैक किए गए सीमलेस कम कार्बन स्टील ट्यूबों को निर्दिष्ट करता है, जो मध्यम-कम तापमान और उच्च दबाव वाले वातावरण में हीट एक्सचेंजर और कंडेनसर के लिए डिज़ाइन किए गए हैं।

रासायनिक संरचना (सटीक रेंज और कार्य):

2यांत्रिक गुण:

• तन्य शक्तिः ≥325 एमपीए
• उच्च दबाव के तहत फ्रैक्चर प्रतिरोध सुनिश्चित करता है।
• शक्ति शक्तिः ≥180 एमपीए
• प्लास्टिक विरूपण से पहले भार सहन करने की क्षमता को दर्शाता है।
• लम्बाईः ≥35% (50 मिमी गेज लंबाई)
• उच्च लम्बाई लचीलापन को दर्शाता है, जो ठंडे काम करने की प्रक्रियाओं के लिए उपयुक्त है (उदाहरण के लिए, फिन एक्सट्रूज़न) ।

3विनिर्माण प्रक्रिया:

• कोल्ड ड्राइंग: अनाज संरचना को परिष्कृत करता है, सतह की समाप्ति में सुधार करता है, और आयामी सटीकता सुनिश्चित करता है।
• गर्मी उपचारः तनाव को कम करने के लिए एनीलिंग लागू की जा सकती है, लेकिन एएसटीएम ए179 ट्यूबों को आमतौर पर "जैसा-तस्वीर" की स्थिति में दिया जाता है।

4. एक्सट्रूडेड फिन विनिर्माण प्रक्रिया

• ट्यूब प्री-ट्रीटमेंटः ऑक्साइड और प्रदूषकों को हटाने के लिए सतह की सफाई (पिकलिंग या सैंडब्लास्टिंग), पंख के गठन की गुणवत्ता सुनिश्चित करना।
• मरने का डिजाइनः मरने की सामग्रीः वोल्फ्थेम कार्बाइड (उच्च पहनने के प्रतिरोध) । मरने की संरचनाः पंख की ऊंचाई (एच), पिच और मोटाई को नियंत्रित करने के लिए सर्पिल ग्रूव डिजाइन।
• एक्सट्रूज़नः मैकेनिकल एक्सट्रूज़नः बेस ट्यूब को घुमावदार मरने के माध्यम से मजबूर किया जाता है, वेल्डिंग या बंधन के बिना एकीकृत रूप से हेलिकल पंखों का गठन किया जाता है। कोल्ड वर्किंग कठोरताः पंख क्षेत्रों में जाली विकृति होती है,कठोरता (HV +20~30%) और थकान प्रतिरोध में वृद्धि।

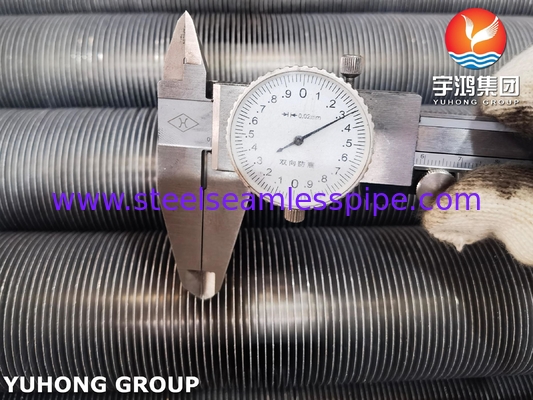

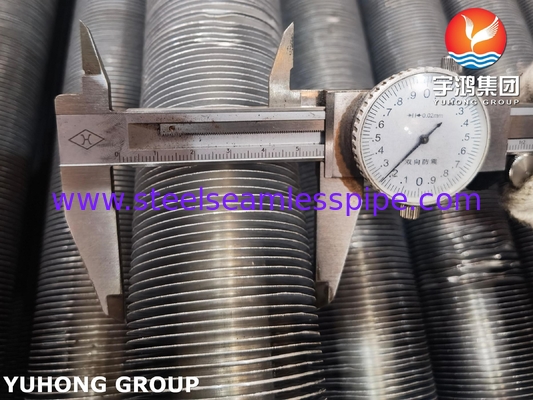

• पोस्ट-प्रोसेसिंगः आयामी कैलिब्रेशन (फिन ऊंचाई/पीच सहिष्णुताः ±0.1 मिमी) सतह उपचारः वैकल्पिक गैल्वनाइजिंग, एल्यूमिनाइजिंग, या एंटी-जंग कोटिंग (जैसे, एपॉक्सी) ।

5प्रक्रिया लाभ

• निर्बाध एकीकरण: पंख और बेस ट्यूब मोनोलिथिक हैं, जिससे इंटरफेस जंग के जोखिम को समाप्त किया जाता है।
• उच्च थर्मल चालकताः संपर्क थर्मल प्रतिरोध नहीं (वेल्डेड या लपेटे हुए पंखों से बेहतर) ।
• समायोज्य पंख घनत्वः 511 एफपीआई (पंख प्रति इंच) गर्मी हस्तांतरण और दबाव में गिरावट को संतुलित करता है।

6आवेदन

• विद्युत उत्पादनः बॉयलर इकोनाइज़र, वायु पूर्व ताप (एपीएच), कंडेनसर।
• पेट्रोकेमिकल और रिफाइनिंगः हाइड्रोक्रैकर फीड/एफ़्लुएंट एक्सचेंजर, कच्चे तेल के प्रीहीटर।
• एचवीएसी और रेफ्रिजरेशनः औद्योगिक शीतलक कंडेनसर, हीट पंप वाष्पीकरण/कंडेनसर।
• नवीकरणीय ऊर्जाः बायोमास बॉयलर धुआं गैस गर्मी वसूली, भूतापीय हीट एक्सचेंजर।
