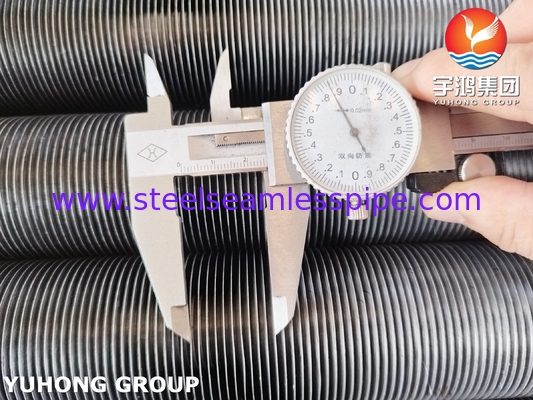

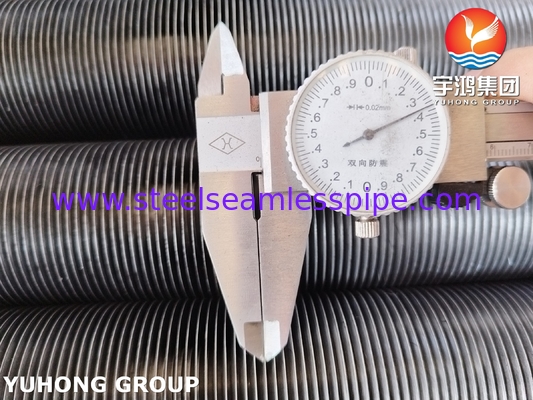

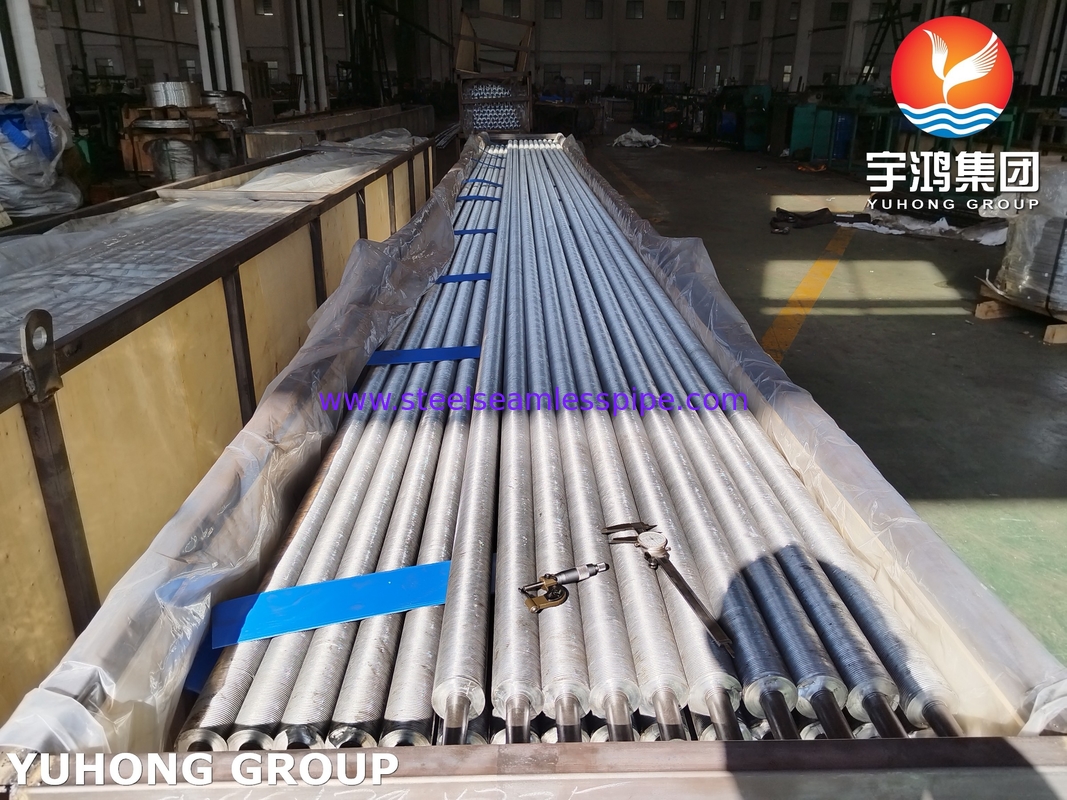

एएसटीएम A213 T5 कंडेनसर वाष्पीकरण के लिए एम्बेडेड जी प्रकार फिन ट्यूब

ए 213 टी 5 एम्बेडेड फिन ट्यूब एक उच्च प्रदर्शन गर्मी हस्तांतरण घटक है जो मांग वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। नीचे इसके विनिर्देशों, डिजाइन,और उपयोग के मामले:

1आधार ट्यूब सामग्रीः एएसटीएम ए 213 टी 5

मिश्र धातु संरचनाः क्रोमियम-मोलिब्डेनम (5Cr-0.5Mo) स्टील, ASTM A213 T5 मानकों के अनुरूप।

प्रमुख गुण:

उच्च-तापमान शक्तिः 600°C (1,112°F) तक के तापमान पर यांत्रिक अखंडता बनाए रखता है।

संक्षारण/ऑक्सीकरण प्रतिरोधः क्रोमियम सामग्री भाप/उच्च तापमान वातावरण में स्केलिंग और ऑक्सीकरण के प्रतिरोध प्रदान करती है।

निर्बाध निर्माणः वेल्ड के बिना निर्मित, उच्च दबाव की स्थिति में विश्वसनीयता सुनिश्चित करता है (बयलर और सुपरहीटर में आम है) ।

2. एम्बेडेड फिन डिज़ाइन

निर्माण प्रक्रिया:

ग्रूविंगः बेस ट्यूब की बाहरी सतह में सटीक मशीनीकृत हेलिकल या अनुदैर्ध्य ग्रूविंग काटे जाते हैं।

पंख डालना: धातु के पंख (आमतौर पर कार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु वाले स्टील) यांत्रिक रूप से निचोड़े जाते हैं या खांचे में लपेटे जाते हैं।

बाँधना: पंखों को ठंडे ढंग से छिद्रों में लगाया जाता है, जिससे वेल्डिंग के बिना एक तंग यांत्रिक बंधन बनता है।

ज्यामिति: हेलिकल (स्पाइरल) या अनुदैर्ध्य (सीधे) पंख; बढ़ी हुई उथल-पुथल के लिए दागदार पंख।

3प्रमुख विशेषताएं

थर्मल दक्षताः बढ़े हुए सतह क्षेत्र (नंगे ट्यूब का 10×15 गुना तक) गैस-से-तरल या तरल-से-तरल प्रणालियों में गर्मी हस्तांतरण दरों में सुधार करता है।

कम संवहन वाले माध्यमों (जैसे, निकास गैसों) के साथ अनुप्रयोगों के लिए आदर्श।

यांत्रिक स्थायित्व: एम्बेडेड पंख थर्मल साइकिल या कंपन से ढीला होने से प्रतिरोधी होते हैं।

कोई वेल्ड थकान नहीं, उन्हें उच्च तापमान, उच्च तनाव वाले वातावरण के लिए उपयुक्त बनाता है।

अनुकूलनः पंखों को विशिष्ट भारों (जैसे, राख से भरी धुआं गैस, संक्षारक तरल पदार्थ) के लिए प्रदर्शन को अनुकूलित करने के लिए ऊंचाई, मोटाई, अंतराल और सामग्री में अनुकूलित किया जा सकता है।

4आवेदन

विद्युत उत्पादन: बॉयलर, सुपरहीटर, इकोनाइज़र और एयर प्रीहीटर।

पेट्रोकेमिकलः हीट रिकवरी स्टीम जनरेटर (एचआरएसजी), रिफॉर्मर।

औद्योगिक एचवीएसीः भट्टियों या भट्टियों से अपशिष्ट गर्मी की वसूली।

समुद्री/अफशोरः इंजन शीतलन या ईंधन ताप के लिए कॉम्पैक्ट हीट एक्सचेंजर।

6वेल्डेड/एक्सट्रूडेड फिन्स के मुकाबले फायदे

कोई थर्मल अपघटन नहींः ठंडे काम करने से बेस ट्यूब के धातु विज्ञान गुणों को संरक्षित किया जाता है।

कम फोलिंग जोखिमः चिकनी ग्रूव-टू-फिन इंटरफेस राख / मलबे के निर्माण को कम करता है।

लागत प्रभावी: कठोर परिस्थितियों में अधिक सेवा जीवन रखरखाव लागत को कम करता है।

7मानक और प्रमाणन

एएसएमई सेक्शन I (पावर बॉयलर) और सेक्शन VIII (दबाव पोत) के अनुरूप है।

परीक्षणः हाइड्रोस्टैटिक परीक्षण, गैर-विनाशकारी परीक्षण (एनडीटी), और निर्माता प्रोटोकॉल के अनुसार फिन बंधन शक्ति सत्यापन।
